臭氧分析儀是一種重要的環境監測儀器，具有高精度、小巧便攜、低功耗等特點，廣泛應用于各個領域。在使用過程中需要注意安全和維護保養以確保其正常工作。

一、臭氧分析儀介紹

（一）基本構成

臭氧分析儀主要由低壓紫外燈、光波過濾器、入射紫外光反射器、臭氧吸收池、樣品光電傳感器、采樣光電傳感器、輸出顯示、電路部件等構成。這些部件共同協作，實現對臭氧濃度的精確測量。

（二）工作原理

臭氧分析儀的工作原理主要基于臭氧對特定波長紫外線的吸收特性。其中，紫外線吸收法是最為流行的方法，它利用臭氧對254nm波長的紫外線具有特征吸收的特性，依據比爾—郎伯定律制造出的分析儀器。通過測量紫外線在穿過臭氧氣體前后的強度變化，可以計算出臭氧的濃度。

（三）分類

根據測量范圍和用途，臭氧分析儀可以分為高濃度臭氧分析儀和低濃度臭氧分析儀。高濃度臭氧分析儀適用于臭氧發生器制造企業檢測產品的臭氧發生濃度，以及各衛生防疫部門對臭氧殺菌消毒產品的檢測。而低濃度臭氧分析儀則適用于對環境大氣濃度的監測及臭氧發生源（如負離子發生器、復印機、臭氧消毒柜等）的臭氧泄漏狀況進行監測。

（四）特點

1. 高精度：臭氧分析儀具有很高的測量精度，能夠準確反映空氣中臭氧的濃度變化。

2. 小巧便攜：現代臭氧分析儀設計小巧便攜，便于現場監測和移動使用。

3. 低功耗：部分臭氧分析儀采用低功耗設計，可長時間使用而無需頻繁更換電池或電源。

4. 數據記錄與傳輸：部分高端臭氧分析儀具備數據記錄器和實時時鐘功能，能夠記錄并傳輸監測數據，便于后續分析和處理。

（五）應用領域

臭氧分析儀廣泛應用于臭氧制備車間（如臭氧發生器、臭氧廠房等）、石油、化工、紡織、造紙、制藥和香精香料工業、水處理、食品醫藥滅菌車間等場合。同時，它也是許多遠程現場監測和城市網絡監測應用的理想工具，以及科學試驗、實驗研究和工藝監測的理想選擇。

（六）維護與保養

為了確保臭氧分析儀的準確性和穩定性，需要定期進行維護和保養。這包括清潔儀器表面、檢查傳感器和電路部件的工作狀態、校準儀器等。此外，在使用過程中還需要注意避免環境干擾和損壞儀器。

（七）注意事項

1. 在使用臭氧分析儀時，應確保儀器處于穩定的工作環境中，避免高溫、高濕度和強磁場等干擾因素。

2. 定期對儀器進行校準和維護保養，以確保測量結果的準確性和可靠性。

3. 在測量過程中應注意安全，避免直接接觸高濃度臭氧氣體以免對人體造成傷害。




二、  臭氧分析儀一些常見的故障情況及相應的維修方法：

1. 顯示不準確或數據缺失

故障情況：

• 傳感器老化：導致測量數據不準確。

• 環境干擾：如高溫、高濕度、強磁場等環境下，測量數據可能受影響。

• 存儲空間不足或存儲介質故障：導致數據記錄不完整或缺失。

維修方法：

• 定期檢查和更換傳感器，按照廠家建議進行維護和保養。

• 確保使用環境符合臭氧分析儀的操作要求，避免環境干擾。

• 及時導出監測數據并清空存儲空間，檢查并更換損壞的存儲介質。

2. 報警功能失效

故障情況：

• 報警設置錯誤：如閾值設置過高或過低，導致無法觸發警報。

• 報警器故障：報警器損壞或松動。

維修方法：

• 重新設置報警閾值，確保其準確合理。

• 檢查并維修或更換報警器，確保其正常工作。

3. 數值不穩定

故障情況：

• 臭氧濃度值無法穩定控制，出現波動。

• 臭氧發生器一直在工作，液晶屏顯示數值持續上升。

維修方法：

• 確保變送器與箱體之間絕緣良好。

• 檢查固態輸出信號和固態繼電器，確保其正確工作。

4. 儀器無顯示或顯示異常

故障情況：

• 開機后不顯示臭氧濃度值，只顯示上限或下限。

維修方法：

• 檢查臭氧變送器是否有24V供電，傳感器與主板之間的連接線是否脫落或松動。

• 調整變送器零點，確保顯示準確。

5. 儀器響應慢或響應時間不達標

故障情況：

• 儀器響應慢，響應時間達不到要求。

維修方法：

• 設定合理的分析儀平均時間。

• 清除管路中的冷凝水，設定合理的室內空調溫度。

• 清洗光池，安裝后重新檢漏并運行一段時間。

6. 其他參數失準

故障情況：

• 壓力、溫度、流量等參數有兩個以上同時失準。

• 濃度顯示波動大，閥等部件無動作。

維修方法：

• 更換CPU板或驅動板，以解決A/D或多路開關損壞的問題。

• 檢查并更換主板、驅動板或相關部件，以確保控制信號輸出正常。

總結

臭氧分析儀的穩定運行和數據的準確性依賴于日常的維護和管理。掌握常見的故障情況和維修方法，對于降低儀器故障率、提高運行效率和保證監測數據的可靠性具有重要意義。建議定期對儀器進行檢查和維護，并按照廠家建議進行校準和保養。

三、容濟機電維修過的臭氧分析儀品牌和型號

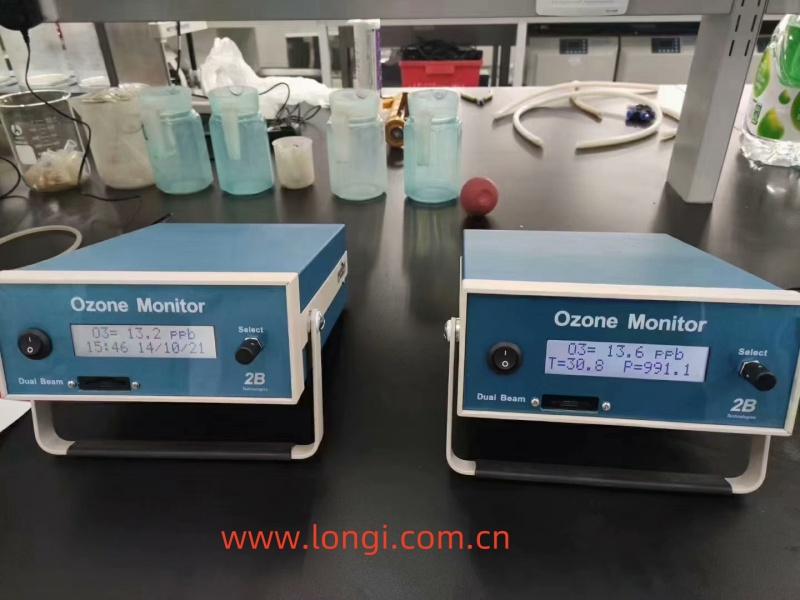

1、美國2B

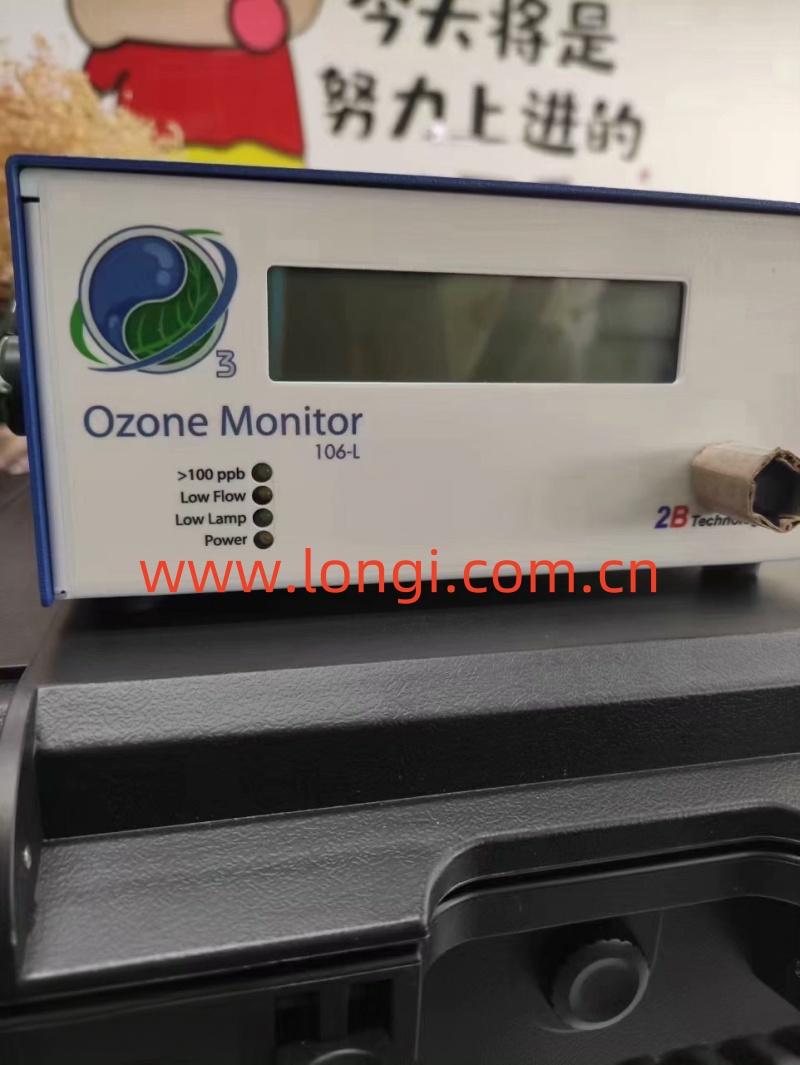

（1）Modle 106-L：0-100ppm

（2） Modle 106-M：0-1000ppm

（3）Modle 106-H： 0-20wt%，106型便攜式臭氧分析儀，采用紫外吸收法，適用于現場快速測量，具有                                     高靈敏度和精確度。

2、Thermo Fisher Scientific（賽默飛世爾）

（1）GE熱電賽默飛Thermo 49I型：49i型臭氧分析儀使用紫外吸收法（UV光度法）來測量臭氧濃度，廣泛                                                           用于環境空氣質量監測。

3、Teledyne API：T400,T400型臭氧分析儀基于紫外吸收技術，提供連續、實時的臭氧濃度數據，適合長期                                監測。

 4、Horiba：APOA-370，APOA-370型臭氧分析儀使用紫外吸收技術，具有高靈敏度和穩定性，適用于環境監測和研究應用。

5、Eco Physics：nCLD 822 Mh，nCLD 822 Mh型臭氧分析儀使用化學發光檢測技術，能夠在極低濃度下進行精確測量，適用于實驗室和研究機構。

6. Aeroqual： Series 500， Series 500型臭氧分析儀是一款便攜式設備，采用電化學傳感器技術，適合室內外空氣質量監測。

7、Lumasense Technologies：INNOVA 1412i，INNOVA 1412i型氣體監測儀采用多氣體檢測技術，可以同時測量多種氣體，包括臭氧，適用于多種工業和科研應用。

   容濟機電公司長期維修臭氧儀，擁有接近30年的維修經驗，可以快速搶修好各類儀器，另外回收和銷售各類二手臭氧儀，歡迎咨詢。
