一、T8系列變頻器操作面板查看和修改功能碼流程

1. 啟動操作面板：

• 變頻器上電后，按下操作面板上的電源鍵（標記為“POWER”或類似符號）啟動面板。

2. 查看和修改功能碼：

• 使用操作面板上的方向鍵（↑↓←→）選擇需要查看或修改的功能碼。

• 按下“ENTER”鍵進入編輯模式，此時可使用數字鍵輸入新的參數值或查看當前值。

• 修改完成后，再次按下“ENTER”鍵確認修改，并退出編輯模式。

• 注意：部分高級功能碼可能需要輸入密碼才能訪問。

3. 參數結構和狀態參數的查閱設定：

• 變頻器參數通常分為多組，如電機參數（P0組）、控制參數（P1組）、保護參數（P2組）等。

• 查閱具體參數時，需根據手冊中的參數表找到對應的參數編號（如P0.01、P1.05等）和參數描述。

• 狀態參數（如當前頻率、電流、電壓等）可通過特定功能碼直接查看，幫助用戶了解變頻器的實時運行狀態。

二、T8變頻器控制回路端子說明和控制回路接線方法

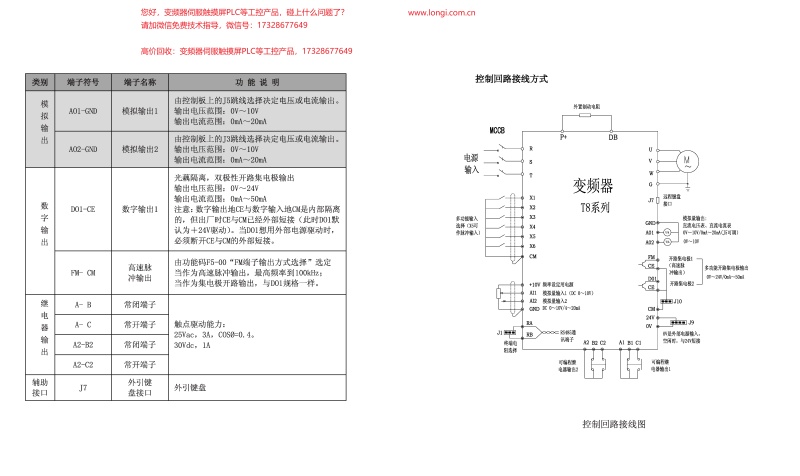

1. 控制回路端子說明：

• FWD/REV（正轉/反轉控制端子）：連接外部按鈕或開關，用于控制變頻器的正反轉。

• RUN/STOP（運行/停止控制端子）：控制變頻器的啟停。

• AI1/AI2（模擬量輸入端子）：接收來自電位器、PLC等設備的模擬量信號，用于頻率調節。

• FAULT（故障輸出端子）：當變頻器檢測到故障時，輸出信號至外部設備。

• RUN（運行指示燈）：當變頻器處于運行狀態時亮起。

2. 控制回路接線方法：

• 模擬量輸入參數設置正確，包括輸入類型（電壓/電流）、量程等。

• 頻率給定方式選擇為“模擬量輸入”。

• 正反轉控制參數根據實際需求進行設置。

• 根據實際控制需求，將相應的控制信號線連接到對應的端子上。

• 使用端子啟動和電位器調試時，需確保：

三、變頻器故障代碼意思和解決方法

根據《T8系列變頻器說明書.pdf》中的具體說明，以下是一些常見的故障代碼及其解決方法：

• OC（過流故障）：檢查電機及負載是否過大，優化電機參數或負載分配；檢查電機絕緣是否良好。

• OV（過壓故障）：檢查輸入電壓是否穩定，如有必要使用穩壓設備；檢查電源線路是否有異常。

• UV（欠壓故障）：檢查輸入電源是否正常，排除電源故障；檢查電源線路是否接觸不良。

• OH（過熱故障）：改善通風條件，降低環境溫度；檢查散熱器是否堵塞，清理變頻器內部灰塵。

• EF（外部故障）：檢查外部故障信號源是否正常；檢查外部設備的接線是否牢固可靠。

請注意，以上內容僅為基于《T8系列變頻器說明書.pdf》中的部分章節編寫的使用指南概要。在實際操作中，請務必詳細閱讀并遵循說明書中的具體步驟和注意事項。如有任何疑問或需要進一步的信息，請參考原說明書或聯系西馳變頻器的技術支持部門。
