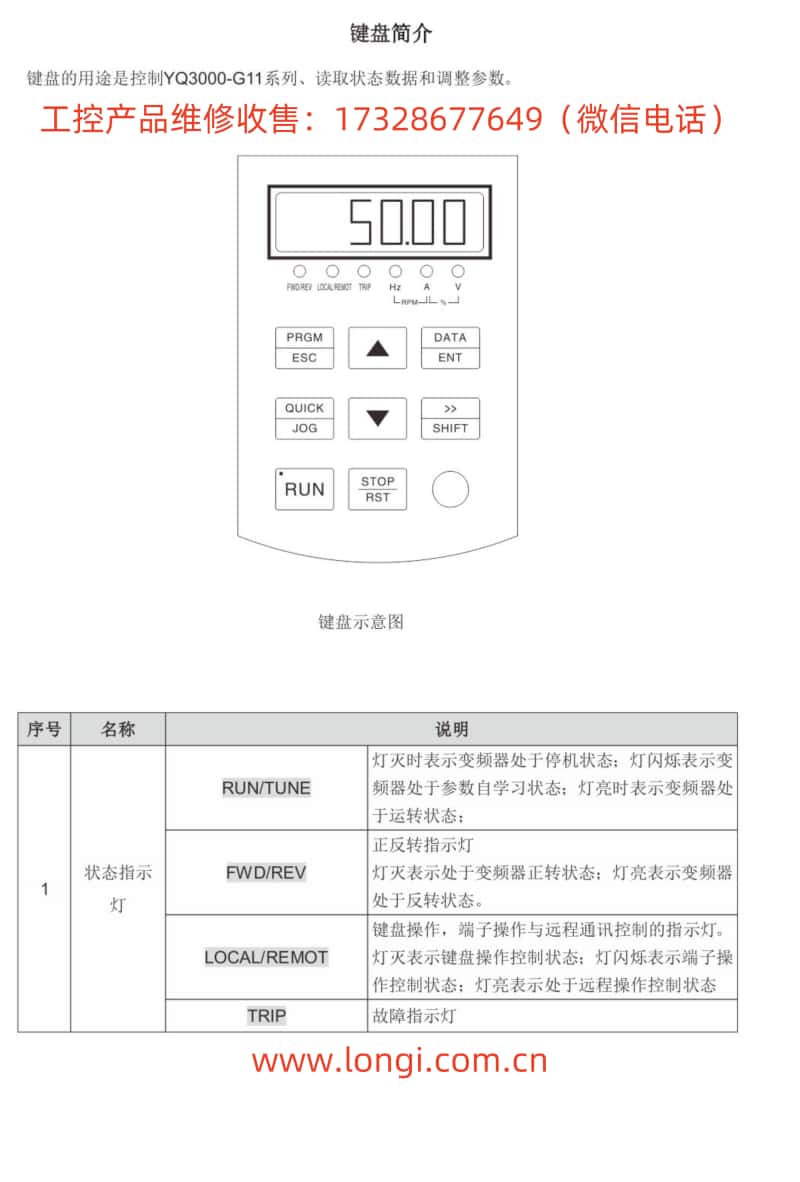

一、操作面板功能介紹

譽強變頻器YQ3000-G11系列的操作面板集成了多種功能，方便用戶進行參數設置和狀態監控。面板上主要包括以下部分：

• 狀態指示燈：包括RUN/TUNE（運行狀態）、FWD/REV（正反轉指示）、LOCAL/REMOT（本地/遠程操作指示）和TRIP（故障指示）。這些指示燈能夠直觀顯示變頻器的當前狀態。

• 單位指示燈：用于指示當前顯示的單位，如Hz（頻率）、RPM（轉速）、A（電流）等。

• 數碼顯示區：5位LED顯示區，用于顯示設定頻率、輸出頻率、報警代碼等信息。

• 模擬電位器：相當于Al1，用于調節頻率。

• 按鈕區：包括PRG/ESC（編程/退出）、DATA/ENT（確定）、UP（遞增）、DOWN（遞減）、SHIFT（右移）、RUN（運行）、STOP/RST（停止/復位）和QUICK/JOG（快捷多功能鍵）等按鈕，用于參數設置和功能操作。

設置密碼和消除密碼

1. 設置密碼：

• 進入功能碼編輯狀態，找到P07.00參數，設置非零值作為用戶密碼。

• 退出功能碼編輯狀態后，密碼保護即生效。

2. 消除密碼：

• 再次進入功能碼編輯狀態，將P07.00參數設為0。

• 退出功能碼編輯狀態，密碼保護即被取消。

恢復參數初始化

• 進入功能碼編輯狀態，找到P00.18參數，設置為1。

• 變頻器將自動恢復缺省參數設置，并清除用戶密碼。

二、端子啟動停止模式和外部電位器調速模式設置

接線說明

• 端子啟動停止模式：

• 將外部控制信號接入變頻器的多功能輸入端子，如FWD（正轉）、REV（反轉）和RUN/STOP（運行/停止）端子。

• 具體接線需根據控制要求，參考接線圖進行。

• 外部電位器調速模式：

• 將外部電位器的輸出信號接入變頻器的模擬輸入端子，如Al1或Al2。

• 注意調整電位器的輸出范圍，以匹配變頻器的輸入要求。

參數設置

1. 端子啟動停止模式：

• 設置P00.01參數為1，選擇端子運行指令通道。

• 根據需要，設置S1~S8多功能端子的功能，如將S1設置為正轉運行（FWD），S2設置為反轉運行（REV）等。

2. 外部電位器調速模式：

• 設置P00.06或P00.07參數為對應的模擬量輸入通道，如選擇Al1作為頻率設定源。

• 根據外部電位器的輸出范圍，調整變頻器的模擬輸入參數，如Al1的下限值（P05.32）和上限值（P05.34）等。

三、報警代碼及處理方法

譽強變頻器YQ3000-G11系列提供了豐富的報警代碼，以便用戶快速定位故障原因。以下是一些常見的報警代碼及其含義和處理方法：

• OC1（加速過電流）：變頻器在加速過程中出現過電流。

• 處理方法：檢查電機負載是否過大，或適當延長加速時間。

• OC2（減速過電流）：變頻器在減速過程中出現過電流。

• 處理方法：檢查電機負載是否過大，或適當延長減速時間。

• OV1（加速過電壓）：變頻器在加速過程中出現過電壓。

• 處理方法：檢查電源電壓是否過高，或適當延長加速時間。

• UV（母線欠壓故障）：變頻器直流母線電壓低于欠壓保護設定值。

• 處理方法：檢查電源電壓是否正常，或檢查電源線路是否接觸不良。

• OL1（電機過載）：電機運行電流超過過載保護設定值。

• 處理方法：檢查電機負載是否過大，或適當調整過載保護設定值。

• OL2（變頻器過載）：變頻器輸出電流超過過載保護設定值。

• 處理方法：檢查負載是否過大，或檢查變頻器散熱是否良好。

• tE（電機自學習故障）：電機自學習過程中出現故障。

• 處理方法：檢查電機連接是否正確，或重新進行電機自學習。

• PIDE（PID反饋斷線故障）：PID反饋信號丟失。

• 處理方法：檢查PID反饋線路是否連接良好，或檢查反饋傳感器是否正常。

當變頻器出現故障時，用戶應根據報警代碼快速定位故障原因，并按照相應的處理方法進行排查和修復。同時，用戶應定期對變頻器進行維護和檢查，以確保其正常運行。

通過本文的介紹，希望用戶能夠更好地理解和使用譽強變頻器YQ3000-G11系列的用戶手冊，實現高效、安全的變頻器操作和維護。
