一、變頻器操作面板功能介紹及恢復出廠值

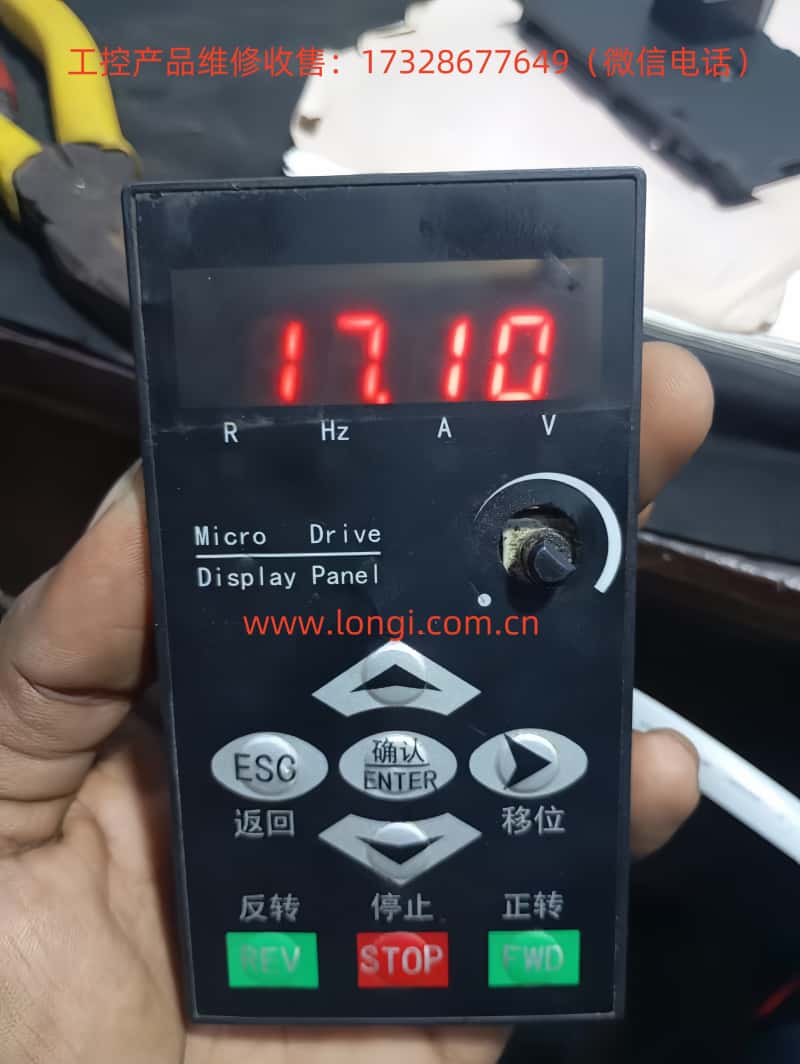

中達電氣變頻器V380系列的操作面板功能豐富，主要按鍵包括：

• 運行/停止鍵：用于啟動或停止變頻器。

• 正轉/反轉鍵：分別用于控制電機的正轉和反轉。

• 停機/故障復位鍵：用于在變頻器故障時復位或停機。

• 返回鍵：用于在監控模式間切換或返回上一級狀態。

• 確認鍵：確認當前狀態或參數，并進入下一級功能菜單。

• 數據修改鍵：用于修改功能代碼或參數。

• 移位鍵：用于在參數設置時移動光標位置。

恢復出廠值：

• 要恢復出廠值，需進入參數設置界面，找到P0.03參數（參數初始化），將其設置為1，然后按確認鍵執行初始化操作。此操作將清除所有用戶自定義參數，變頻器將恢復到出廠默認設置。

載波頻率及載波特性參數：

• 載波頻率：指變頻器內部PWM（脈寬調制）信號的頻率，影響輸出電流的諧波含量和電機的噪聲水平。載波頻率越高，諧波含量越低，但開關損耗增大，可能導致變頻器發熱增加。

• 載波特性參數（P0.12）：用于控制載波頻率是否隨輸出頻率變化。設置為0時，載波頻率不隨輸出頻率變化；設置為1時，載波頻率隨輸出頻率升高而升高，有助于降低低頻時的噪聲和振動。

• 設置載波頻率：進入參數設置界面，找到P0.11參數（載波頻率），根據實際需求調整其值，范圍通常為0.8~15.0KHz。

二、端子啟動停止和外部電位器調速設置

端子啟動停止：

• 接線：需將外部控制信號接入變頻器的DI（數字輸入）端子。通常，正轉啟動信號接DI1，反轉啟動信號接DI2，停機信號接DI3（或共用DI1和DI2的某個狀態組合）。

• 參數設置：進入參數設置界面，將P1.05（運行命令通道）設置為1（端子控制啟停）。

外部電位器調速：

• 接線：將外部電位器的輸出端接入變頻器的AI1（模擬輸入1）端子，電位器的滑動端用于調節輸出電壓，從而控制變頻器的輸出頻率。

• 參數設置：進入參數設置界面，將P1.00（主頻率通道A選擇）設置為3（面板電位器），并將P2.00和P2.01分別設置為AI1輸入的下限和上限電壓值。

三、Modbus協議設置及西門子PLC（S7-200）PID控制

要實現西門子PLC（S7-200）通過Modbus協議對變頻器進行PID控制（如單泵恒壓供水），需進行以下設置：

• Modbus參數設置：

• 進入參數設置界面，將P9.00（通信設置）的個位設置為對應的波特率（如4表示9600bps），十位設置為數據格式（如0表示無校驗）。

• 設置P9.01（本機地址）為變頻器的Modbus地址。

• 確保P9.04（通信超時故障檢出時間）設置合理，避免通信中斷。

• PID控制參數設置：

• 進入參數設置界面，啟用內置PID控制（P8.00設置為非零值）。

• 設置PID設定和反饋通道（P8.01），通常選擇外部電壓信號AI1作為反饋通道。

• 根據控制需求調整PID比例常數（P8.07）、積分常數（P8.08）等參數。

• PLC編程：

• 在西門子PLC（S7-200）中編寫Modbus通信程序，讀取變頻器的當前狀態并發送PID設定值。

• 編寫PID控制算法程序，根據反饋信號調整設定值，實現恒壓供水等控制目標。

四、故障代碼分析和解決方法

中達電氣變頻器V380系列具有完善的故障保護功能，當發生故障時，變頻器會顯示相應的故障代碼。以下是一些常見故障代碼及其分析和解決方法：

• EC.01：加速運行中過電流。可能原因包括加速時間過短、V/F曲線不合適等。解決方法包括延長加速時間、調整V/F曲線等。

• EC.02：變頻器減速運動中過流。可能原因是減速時間太短。解決方法是增加減速時間。

• EC.03：變頻器運行或停機過流。可能原因包括負載突變、電網電壓過低等。解決方法包括減小負載波動、檢查電源電壓等。

• EC.04至EC.07：涉及過電壓故障，可能原因是電源電壓異常、減速時間設置不當等。解決方法包括檢查電源電壓、調整減速時間等。

• EC.12和EC.13：分別表示變頻器和電機過載。可能原因包括負載過大、加速時間過短等。解決方法包括減小負載、延長加速時間等。

對于其他故障代碼，建議參考用戶手冊中的故障診斷與對策部分進行詳細分析和解決。在處理故障時，務必確保變頻器已斷電，并采取必要的安全措施。

五、總結

本文詳細介紹了中達電氣變頻器V380系列的操作指南，包括操作面板功能介紹、恢復出廠值方法、載波頻率及載波特性參數設置、端子啟動停止和外部電位器調速設置、Modbus協議及PLC PID控制設置以及故障代碼分析和解決方法。通過本文的指導，用戶能夠更好地理解和使用這款變頻器，實現高效、穩定的電機控制。
