調試西門子400系列變頻器（特別是420、430和440型號）最初可能因參數眾多和操作面板上的陌生符號而顯得令人卻步。然而，通過采用結構化的方法，即使是新手也能迅速掌握基礎知識，并使這些變頻器高效運行。本指南將概述一種簡單直觀的調試方法，重點關注啟動/停止控制和頻率調整等基本功能，同時提供一些關于PID操作和參數調整的技巧。

初始設置和端子連接
在深入參數設置之前，請確保端子接線正確無誤。對于基本操作，需要連接五根線：

啟動/停止開關：連接在端子5和9之間。
頻率調節電位器：將端子2和4短接，然后將端子1、3和4連接到電位器上，其中端子3連接到中心頭。

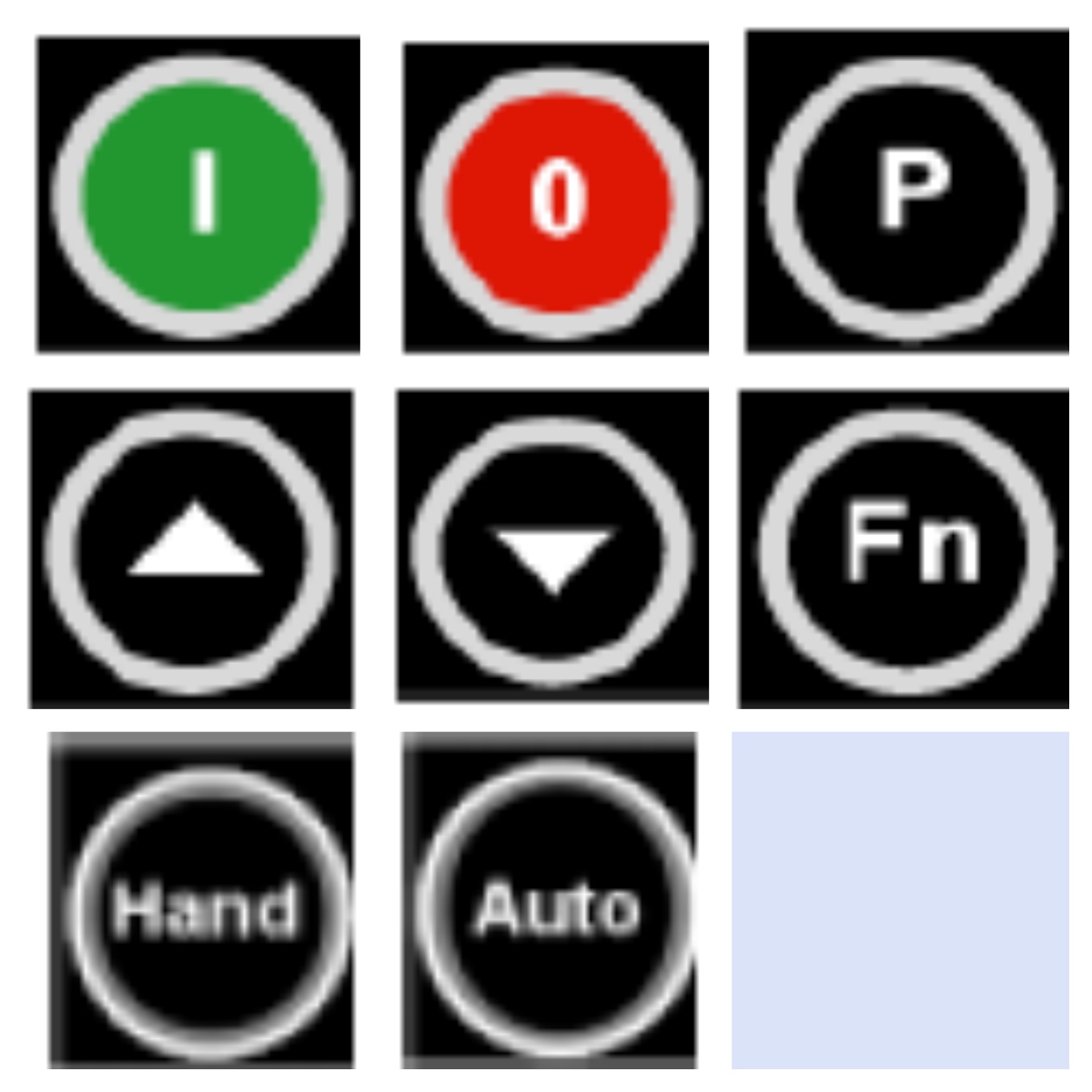

操作面板按鍵說明
西門子變頻器的操作面板配備有多個按鍵，各按鍵功能不同：

啟動/停止按鍵：標記為1和0，分別控制運行和停止。
參數調整按鍵：P鍵進入參數調整模式，上下箭頭用于瀏覽參數。P鍵還用于確認選擇和寫入值。
數據顯示/復位按鍵：長按2秒可查看運行數據。它也在參數調整后作為返回鍵使用，并在故障停機時作為復位按鈕。
控制模式切換按鍵：“Hand”鍵啟用面板操作，“Auto”鍵切換到端子控制。

新機快速啟動指南
對于新制造的機器，可以通過了解基本按鍵功能和確保端子連接正確來避免復雜的參數調整。然而，對于二手機器，最簡單的方法通常是將所有參數初始化為出廠設置：

設置P0010=30
設置P0970=1
輸入這些值后，變頻器將重置，可能需要約三分鐘。

PID操作調整（440型號）
對于PID控制，需要配置特定參數：

P2200=1：啟用PID功能，禁用傳統頻率設置。
P2253：選擇PID設定信號源（例如，P2253=755表示模擬輸入1）。
P2264：選擇PID反饋信號源。
多機操作，如PID一變量頻率帶三電源頻率，需根據手冊進行詳細調整。

參數調整技巧

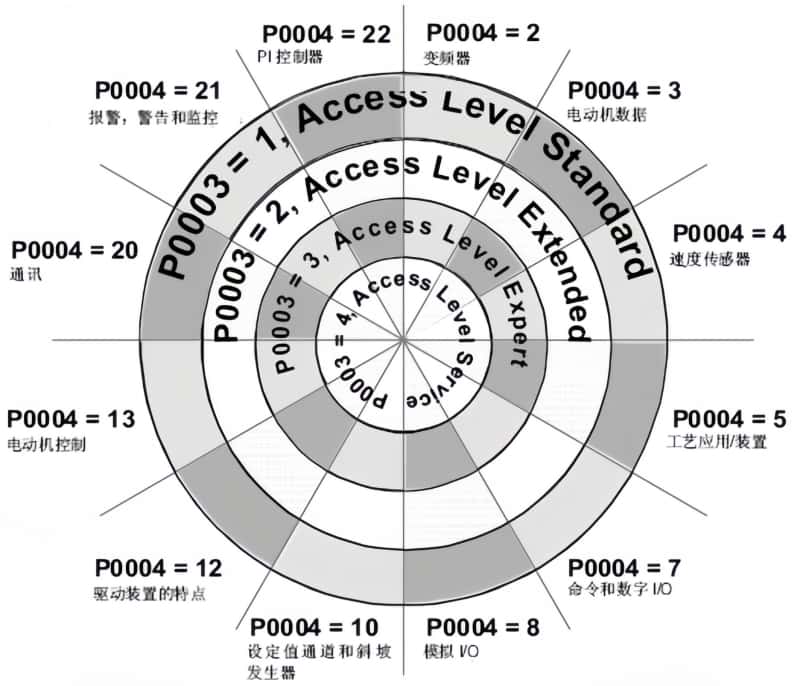

要訪問PID參數，將P003設置為3以啟用專家級參數。
調整P004以更改特定參數設置，例如P004=10用于頻率設定值。
使用P700=2定義數字端子功能以進行數字輸入控制。

快捷方式和注意事項
故障復位：將端子設置為12以進行反向操作和故障復位。
固定頻率操作：將端子設置為15以進行多段速度控制。將P1000設置為33以啟用模擬信號加固定頻率。
V/F曲線調整：根據負載類型（如恒轉矩、變轉矩）使用P1300自定義V/F曲線。
慣性（自由）停車控制
對于需要慣性停車的應用，將P701設置為1以啟用正向啟動/停止，將P702設置為3以啟用慣性停車。將端子5和6并聯，并通過端子9進行控制。

高功率電機的特殊考慮
啟動高功率電機時，西門子變頻器可能會輸出一定的勵磁電流以磁化定子繞組，然后再啟動電機。這不是故障，而是為了減少啟動電流而設計的特性。

結論
通過遵循這一結構化的方法，即使是西門子400系列變頻器的新手也能迅速熟練地進行操作和調試。請務必查閱手冊以獲取詳細的參數說明，并始終對二手機器進行參數初始化以確保順利啟動。通過基本操作面板、端子連接和關鍵參數的基本了解，您將能夠輕松應對各種應用和控制需求。
