引言
變頻恒壓供水系統對于維持管道網絡中的穩定水壓至關重要。本文深入探討了一種采用可編程邏輯控制器（PLC）和變頻器來控制兩臺水泵在一拖二配置下運行的特定系統。該系統通過根據管道壓力自動調整水泵運行，確保連續穩定的水供應。
系統概述
該系統主要由變頻器、PLC和兩臺水泵組成。其控制機制利用變頻器的比例-積分-微分（PID）及其他相關功能，結合PLC，實現自動恒壓供水。此外，系統還配備了自動/手動切換功能，以便在變頻器出現故障時手動控制水泵。
控制流程
系統的控制流程如下：
初始啟動：當管道壓力降至設定值以下時，變頻器啟動第一臺水泵（#1泵）。
全速運行：在預定時間內全速運行后，如果管道壓力仍未達到設定值，PLC將#1泵從變頻運行切換至工頻運行。
第二臺泵啟動：變頻器隨后啟動第二臺水泵（#2泵），并根據管道壓力調整其轉速以保持恒壓。
水泵切換：隨著用水需求減少和管道壓力增加，如果#2泵轉速降至零但管道壓力仍然較高，PLC將停止#1泵的工頻運行，允許#2泵維持恒壓。
循環繼續：當管道壓力再次下降時，#2泵切換至工頻運行，變頻器啟動#1泵，并調整其轉速以維持恒壓。此循環持續進行。
變頻器設置
為確保系統正常運行，變頻器必須配置特定參數：
啟動/停止控制：設置為外部端子操作。
停車模式：配置為自由停車，以避免在變頻/工頻切換時產生沖擊。
PID模式：啟用，并通過AUX端子輸入壓力設定值，VIN端子接收反饋信號。
控制端子：配置為輸出變頻故障、零速和全速的接觸動作。
PLC控制接線與程序
PLC控制接線圖顯示了水泵和變頻器故障信號的集成，通過繼電器KA2匯總。手動/自動切換由繼電器KA1控制，而變頻/工頻運行則通過接觸器觸點互鎖以增強安全性。

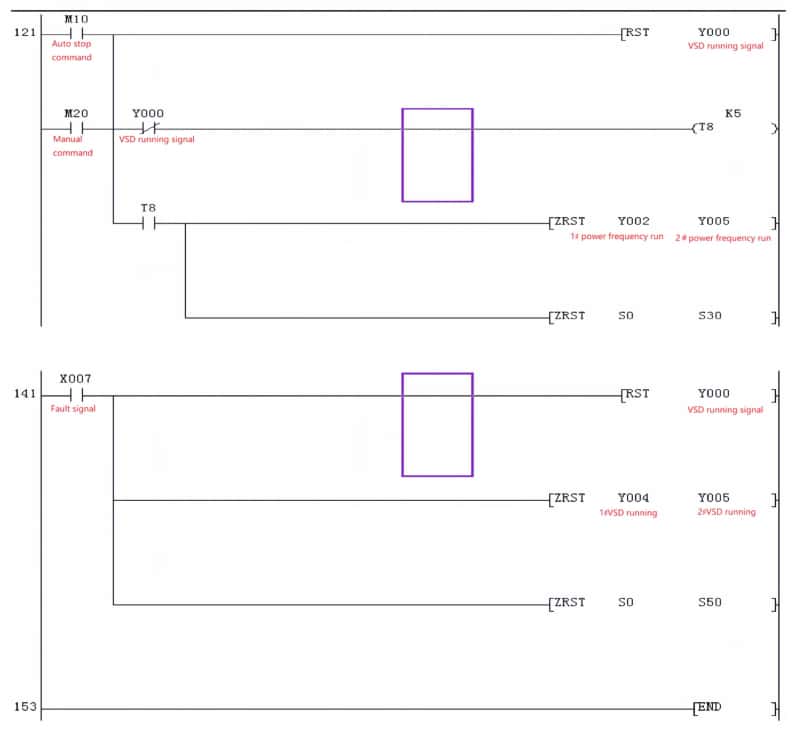

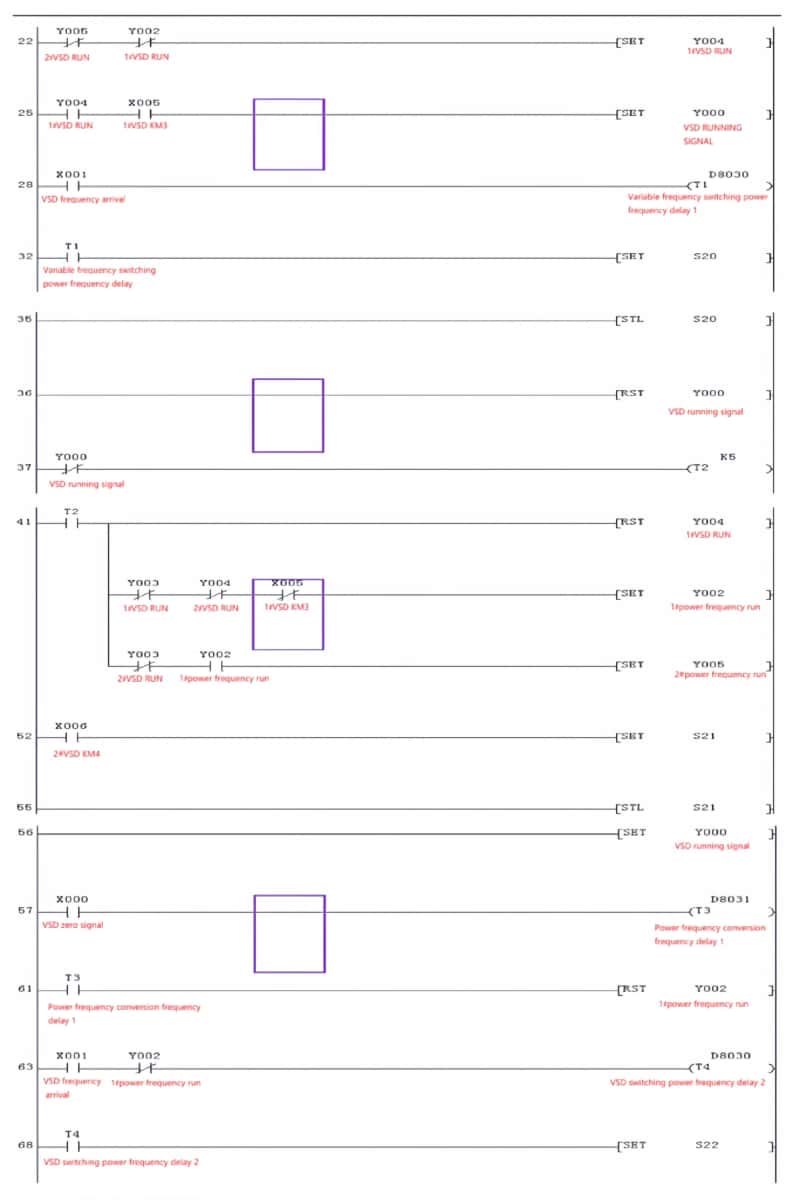

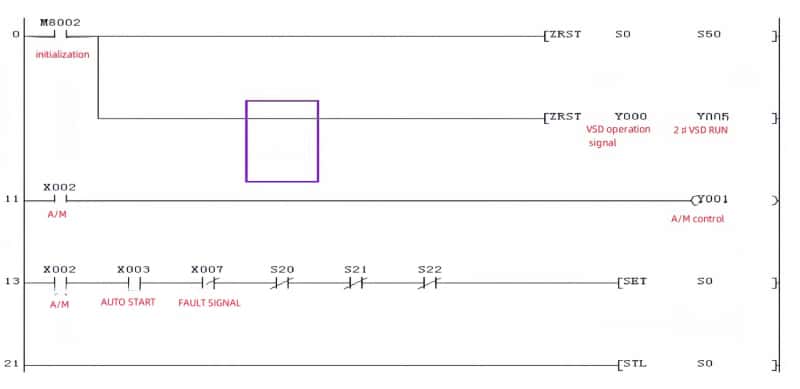

PLC程序簡單明了，由形成完整循環的四個主要步驟（S20至S23）組成。變頻與工頻之間的切換時間可通過連接至FX1S型PLC的兩個電位計（D8030和D8031）進行調整。
該程序使用步指令結合置位和復位命令。步控制以STL指令開始，完成所有步驟后，RET指令將程序返回起始步驟（S0）。SET命令使線圈通電，而RST命令則使其斷電。ZRST命令用于批量復位多個線圈。
技術進步與替代解決方案
隨著技術的進步，變頻器正變得越來越先進，某些型號能夠支持一拖三甚至一拖六的配置。自動化儀器也可以執行PID功能，使變頻器能夠被動工作。在某些設置中，變頻器以固定方式驅動一臺水泵，當需要時，第二臺水泵直接切換至工頻運行。這種方法結合變頻器的及時壓力調節，可實現更穩定的管道壓力。
結論
基于PLC的一拖二變頻恒壓供水系統是一種可靠且高效的解決方案，用于維持管道網絡中的穩定水壓。通過充分利用PLC和變頻器的功能，該系統能夠根據不斷變化的用水需求自動調整水泵運行。隨著技術的不斷發展，將出現更多替代方案和配置，為供水管理提供更大的靈活性和效率。
