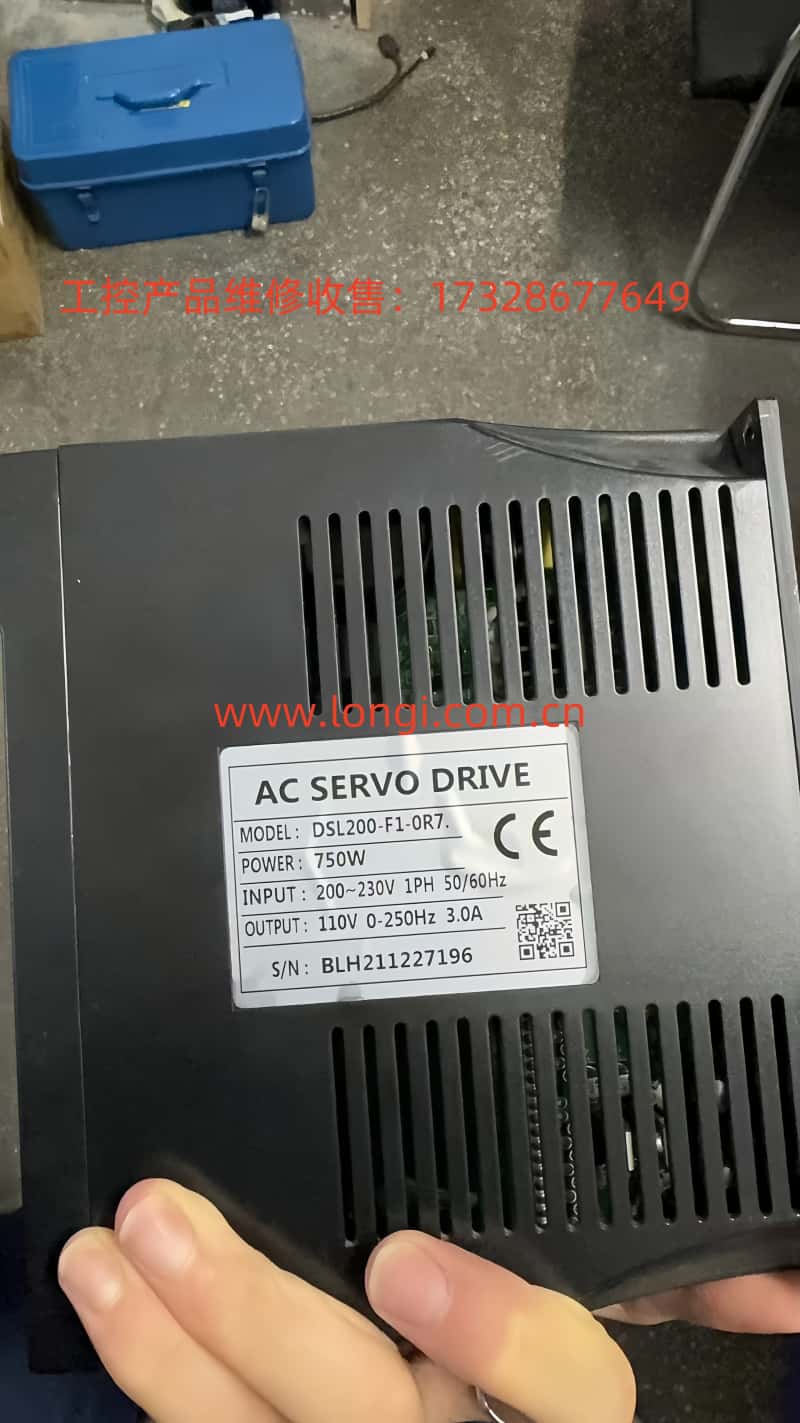

德普信伺服DSL200-F1是一款高性能伺服驅動器，廣泛應用于工業自動化領域。本文將詳細介紹該設備的操作面板功能、監視狀態、點動與測試運行方法、回零設置、位置模式與速度模式的接線與參數配置，以及常見故障代碼分析與解決方案，幫助用戶高效使用該設備。
#### 一、操作面板功能與監視狀態
DSL200-F1的操作面板包括以下主要功能：
1. **顯示屏**：用于顯示運行狀態、參數設置和故障代碼。
2. **功能鍵**：用于切換菜單、確認設置或返回上一級菜單。
3. **旋轉編碼器**：用于快速調整參數值。
4. **指示燈**：顯示伺服狀態（如運行、報警等）。
監視狀態功能可以幫助用戶實時查看伺服的關鍵參數，包括：
- **狀態監視參數**：
- `Fn-17`：輸入狀態端子（顯示輸入端子狀態，地址4x1297）。
- `Fn-18`：輸出端子狀態（顯示輸出端子狀態，地址4x1298）。
- `Fn-19`：編碼器值輸入信號（地址4x1299）。
- `Fn-20`：伺服運行狀態，顯示為"Rn On"表示正在運行（地址4x1300）。
- `Fn-21`：報警代碼，例如"ALE 9"表示9號報警（地址4x1301）。
- `Fn-22`：外部速度模擬電壓輸入值（例如U 0.000V，地址4x1302）。
- `Fn-23`：外部扭矩模擬電壓輸入值（例如U 0.000V，地址4x1303）。
- `Fn-24`：伺服報警次數記憶，例如AC 8表示報警次數為8次（地址4x1304）。
#### 二、參數表一覽
以下是部分重要參數的說明：
**1. 監控參數：**
- `P0-00`：軟件版本，出廠值407（地址4x0000）。
- `P0-01`：硬件版本，出廠值200（地址4x0001）。
- `P0-02`：參數缺省值恢復。
- 設置為0：無操作。
- 設置為1：恢復出廠默認參數。
- 設置為2：絕對式編碼器電機零點位置設置（廠家使用）。
- 默認值0，地址4x0002。
- `P0-03`：軟件復位。
- 設置為0：無操作。
- 設置為1：伺服軟件復位。
- 默認值0，地址4x0003。
- `P0-04`至`P0-08`：記錄前五次報警代碼，默認值均為0，地址分別為4x0004至4x0008。
**2. 擴充參數：**
- `P1-00`：控制模式選擇。
- 設置范圍：0~100。
- 默認值0，地址4x0256。
- 具體模式定義參考4.6控制模式定義表。
- `P1-01`：脈沖指令方向及編碼器反饋方向設定。
- 設置范圍：0~3。
- 默認值0，地址4x0257。
- `P1-02`：外部脈沖列指令輸入形式設定。
- 設置范圍：0~7。
- 默認值0，地址4x0258。
- 0：脈沖+方向，4：CCW/CW脈沖，6：A/B相脈沖。
- `P1-03`：控制指令輸入源設定。
- 設置范圍：0~2。
- 默認值0，地址4x0259。
- 0：控制命令端子給定。
- 1：控制命令ModBus RTU通信給定（RS-485）。
- 2：控制命令Can通信給定。
- `P1-04`：內部伺服啟動設定。
- 設置范圍：0~1。
- 默認值0，地址4x0260。
- 0：伺服禁止。
- 1：伺服使能。
- 設置參數后，需長按“SET”鍵3秒保存。
- `P1-05`：電機型號代碼。
- 設置范圍：0~100。
- 默認值2，地址4x0261。
- 當`P0-02=1`時，伺服根據電機型號代碼自動恢復參數出廠值。
- `P1-06`：電子齒輪比分子（N）。
- 設置范圍：1~32767。
- 默認值1，地址4x0262。
- `P1-10`：電子齒輪比分母（M）。
- 設置范圍：1~32767。
- 默認值1，地址4x0266。
- `P1-12`：電機停止模式功能。
- 設置范圍：0~2。
- 默認值0，地址4x0268。
- 0：自由停止。
- 1：惰性停止。
- 2：保留。
- `P1-13`：模擬速度指令最大回轉速度。
- 設置范圍：-6000~6000。
- 默認值3000 rpm，地址4x0269。
- `P1-14`：模擬扭矩指令最大輸出。
- 設置范圍：0~6000。
- 默認值100 rpm，地址4x0270。
- `P1-17`：模擬速度/扭矩輸入硬件漂移量自動校正。
- 設置范圍：0~1。
- 默認值0，地址4x0273。
- 0：禁用。
- 1：使能。
- `P1-23`：零速鉗位模擬指令電壓范圍。
- 設置范圍：-6000~6000。
- 默認值20（單位：5mV），地址4x0279。
- `P1-24`：模擬扭矩輸入比例增益。
- 設置范圍：20~3000。
- 默認值1000（單位：0.001），地址4x0280。
- `P1-25`：模擬扭矩指令電壓正向增益。
- 設置范圍：20~3000。
- 默認值1000（單位：0.001），地址4x0281。
- `P1-26`：模擬扭矩指令電壓負向增益。
- 設置范圍：20~3000。
- 默認值1000（單位：0.001），地址4x0282。
- `P1-27`：零速扭矩指令電壓鉗制。
- 設置范圍：-6000~6000。
- 默認值20（單位：5mV），地址4x0283。
- `P1-28`：自動回原點模式開關。
- 設置范圍：0~2。
- 默認值0，地址4x0284。
- 0：伺服獲得使能信號后，需外部I/O觸發回原點。
- 1：伺服獲得使能信號后，開始自動回零。
- 2：設定原點位置為絕對式編碼器當前物理位置。
- `P1-29`：原點回歸模式。
- 設置范圍：0~15。
- 默認值0，地址4x0285。
- `P1-30`：第一段高速原點回歸速度設置。
- 設置范圍：-3000~3000。
- 默認值200 rpm，地址4x0286。
- `P1-31`：第二段低速原點回歸速度設置。
- 設置范圍：-3000~3000。
- 默認值50 rpm，地址4x0287。
- `P1-32`：原點回歸偏移系數。
- 設置范圍：0~32767。
- 默認值0，地址4x0288。
- `P1-33`：原點回歸偏移脈沖數。
- 設置范圍：0~32767。
- 默認值0，地址4x0289。
- `P1-36`：當位置偏差小于該脈沖數時ZSPD信號輸出ON。
- 設置范圍：0~100。
- 默認值10（單位：pulse），地址4x0292。
- `P1-38`：數字IO接入腳DI1功能規劃。
- 設置范圍：0~1135。
- 默認值1，地址4x0294。
- `P1-55`：保留。
- `P1-56`：惰性停止時衰減系數。
- 設置范圍：0~40。
- 默認值2，地址4x0312。
- `P1-57`：惰性停止方式選擇。
- 設置范圍：0~1。
- 默認值0，地址4x0313。
- `P1-58`：電機型號錯誤報警屏蔽。
- 設置范圍：0~1。
- 默認值0，地址4x0314。
- `P1-59`：電機允許最大過載倍數。
- 設置范圍：0~500。
- 默認值200%，地址4x0315。
- `P1-60`：電機額定電流。
- 設置范圍：0~1000。
- 默認值60（單位：0.1A），地址4x0316。
- `P1-61`：電流采樣電路允許最大電流。
- 設置范圍：0~10000。
- 默認值2500（單位：0.01A），地址4x0317。
#### 三、實現JOG點動與測試運行
**1. JOG點動運行：**
JOG點動用于檢查電機旋轉方向或進行微調。設置步驟如下：
1. 設置參數`P1-00=12`，讓伺服進入JOG模式。
2. 設置參數`P1-04=1`使能伺服。
3. 進入?yún)?shù)`P4-00`，給定速度指令。
4. 按下面板上的啟動按鈕，并通過方向鍵選擇旋轉方向。
5. 松開啟動按鈕即可停止點動。
**2. 測試運行：**
測試運行用于確認伺服驅動器和電機連接正確性。
1. 在菜單中啟用測試運行模式（`P4-60`）。
2. 設置運行速度（`P3-01`）和運行時間（`P3-02`）。
3. 按啟動鍵開始測試，觀察電機運行是否平穩。
4. 測試完成后按停止鍵。
#### 四、伺服回零方式與設置
DSL200-F1支持以下回零方式：
**1. 限位開關+Z脈沖回零：**
- 設置`P1-28=1`，并連接限位開關至輸入端子ORG1。
- 電機將以高速（`P1-30`）找到限位開關位置，然后低速（`P1-31`）搜索Z脈沖信號。
- 回零完成后，輸出信號表示完成。
**2. Z脈沖+偏移量回零：**
- 設置`P1-28=2`，偏移量由參數`P1-32`和`P1-33`決定。
- 電機低速搜索Z脈沖，隨后按設定偏移量停止。
**3. DOG檢測回零：**
- 設置`P1-28=3`，伺服電機找到DOG檢測信號后停止。
#### 五、位置模式與速度模式接線與參數設置
**1. 位置模式控制：**
位置模式用于精確控制電機位置。

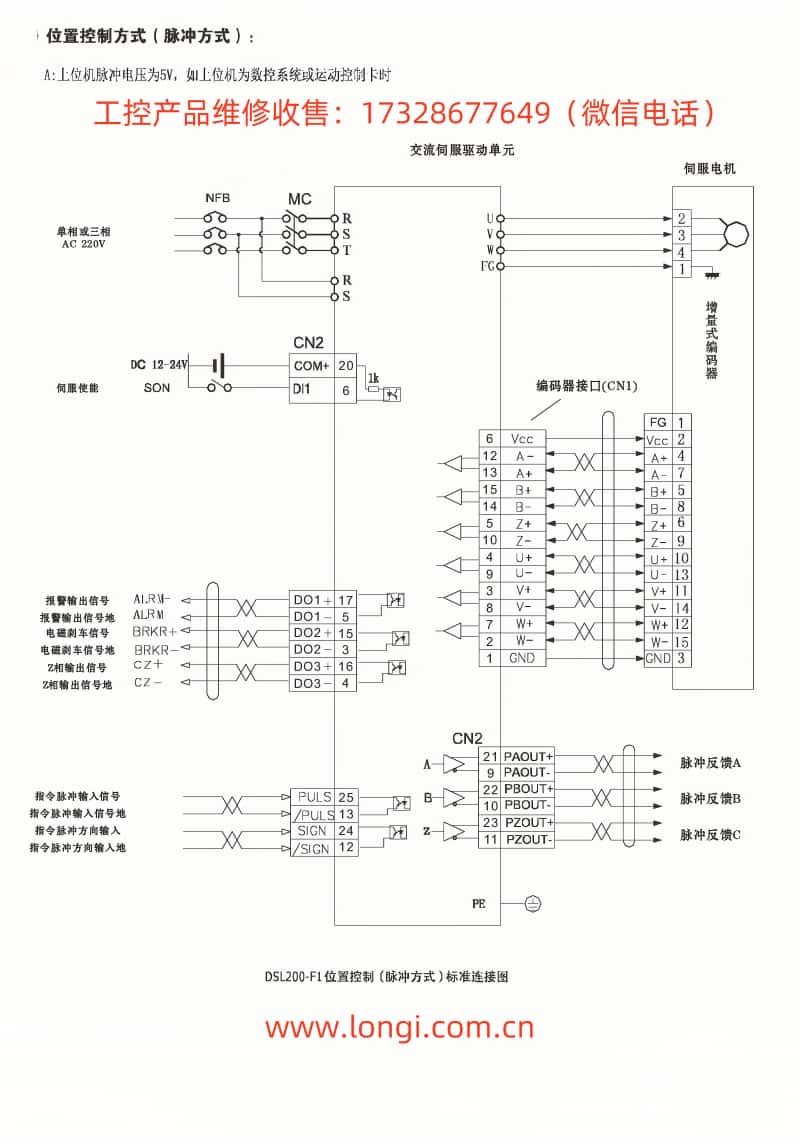

- **接線方式：**將控制器的脈沖+方向信號接入伺服驅動器的`PULSE`和`SIGN`端子。
- **參數設置：**
1. 設置脈沖當量（`P2-02`）。
2. 設置加減速時間（`P2-26`，默認值100ms）。
3. 激活位置控制模式（`P1-00=pt`）。
- **測試：**通過外部脈沖信號驗證位置控制是否正常。
**2. 速度模式控制：**
速度模式用于控制電機轉速。
- **接線方式：**將模擬速度信號（-10V至+10V）接入`V-REF`端子。
- **參數設置：**
1. 設置速度增益（`P2-18`）。
2. 調整低通濾波器（`P2-21`）。
3. 激活速度控制模式（`P1-00=st`）。
- **測試：**輸入不同電壓信號，觀察電機速度是否響應。
#### 六、故障代碼含義與解決方法
DSL200-F1常見故障代碼包括：
**1. ALE 01: 超速報警**
- **原因：**指令頻率過高或編碼器故障。
- **解決方法：**
1. 檢查脈沖輸入頻率是否超限。
2. 更換編碼器或檢查編碼器接線。
**2. ALE 02: 主電路過壓**
- **原因：**制動回路異常或電源電壓過高。
- **解決方法：**
1. 檢查制動電阻連接是否正常。
2. 添加外部制動電阻。
**3. ALE 05: 電機過熱**
- **原因：**電機負載過大或通風不良。
- **解決方法：**
1. 檢查環境溫度和負載情況。
2. 減少負載或增加冷卻裝置。
**4. ALE 10: 控制電源欠壓**
- **原因：**控制電源輸入不足。
- **解決方法：**
1. 檢查控制電源電壓。
2. 確保接線牢固。
#### 七、總結
德普信伺服DSL200-F1具備豐富的功能和靈活的控制模式，通過合理的操作與設置，可以滿足多種工業應用需求。本文詳細介紹了操作面板功能、JOG點動與測試運行、回零設置、位置與速度模式控制以及常見故障的解決方法，希望能為用戶提供實用的指導。如需進一步信息，請參閱官方說明書或聯系技術支持。
