一、操作面板功能介紹

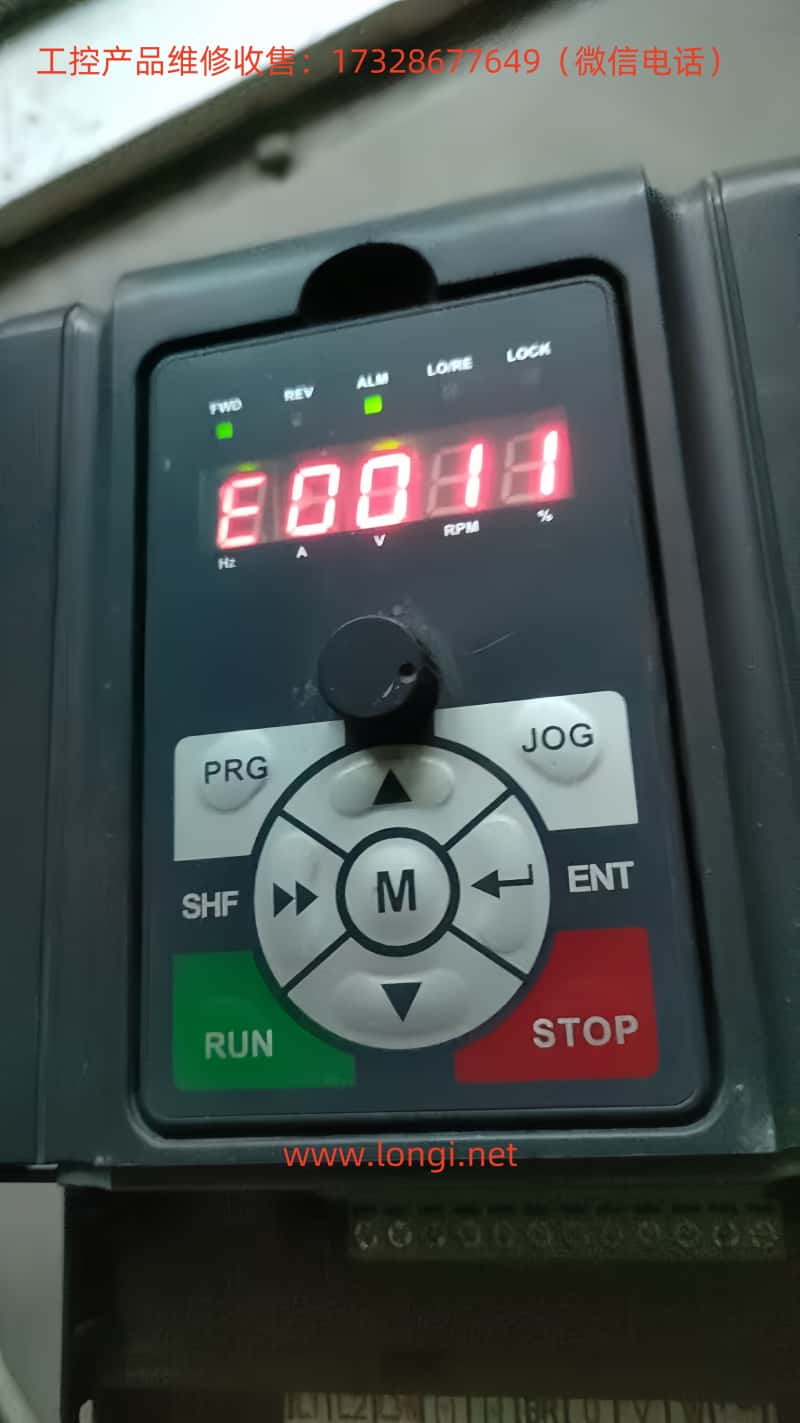

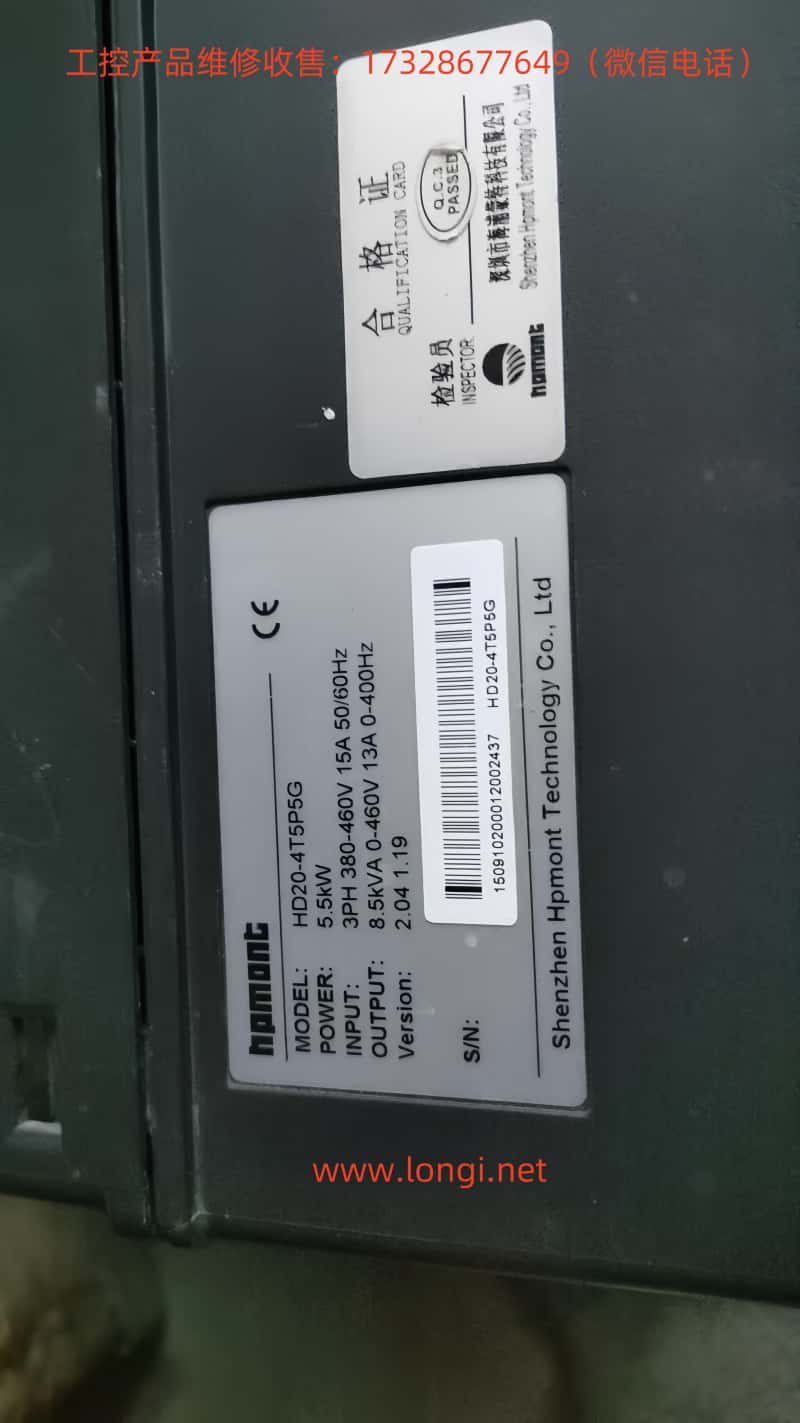

海浦蒙特變頻器HD20系列的操作面板是用戶與變頻器交互的重要界面，提供了豐富的功能和便捷的操作方式。操作面板上主要包括顯示屏、方向鍵、功能鍵等，用于顯示變頻器狀態、設定參數以及控制變頻器的運行。

1.1 參數拷貝

參數拷貝功能允許用戶將變頻器當前設定的參數復制到操作面板中保存，或者將操作面板中保存的參數復制到變頻器中。這在進行參數備份、多臺變頻器參數同步時非常有用。

• 拷貝到操作面板：設置F01.03為1或2，表示將當前功能碼設定值復制到操作面板存儲參數1或2。

• 從操作面板拷貝：設置F01.02為2/3或5/6，表示將操作面板存儲參數1或2復制到當前功能碼設定值，并可選擇是否包含電機參數。

1.2 密碼設置與消除

為了保護變頻器的設置不被隨意更改，HD20系列變頻器提供了密碼保護功能。

• 設置密碼：通過修改F01.00參數來設置用戶密碼。設置后，進入參數設定狀態時需要輸入密碼。

• 消除密碼：在輸入密碼進入參數設定狀態后，可以將F01.00設置為00000來清除密碼。

1.3 參數初始化

當需要將變頻器參數恢復到出廠設置時，可以使用參數初始化功能。

• 初始化操作：設置F01.02為1，然后按確認鍵，變頻器將恢復出廠設置，并顯示“rESEt”。

二、端子正反轉控制和外部電位器調速

HD20系列變頻器支持通過端子實現正反轉控制，并通過外部電位器進行調速，這在自動化控制系統中非常常見。

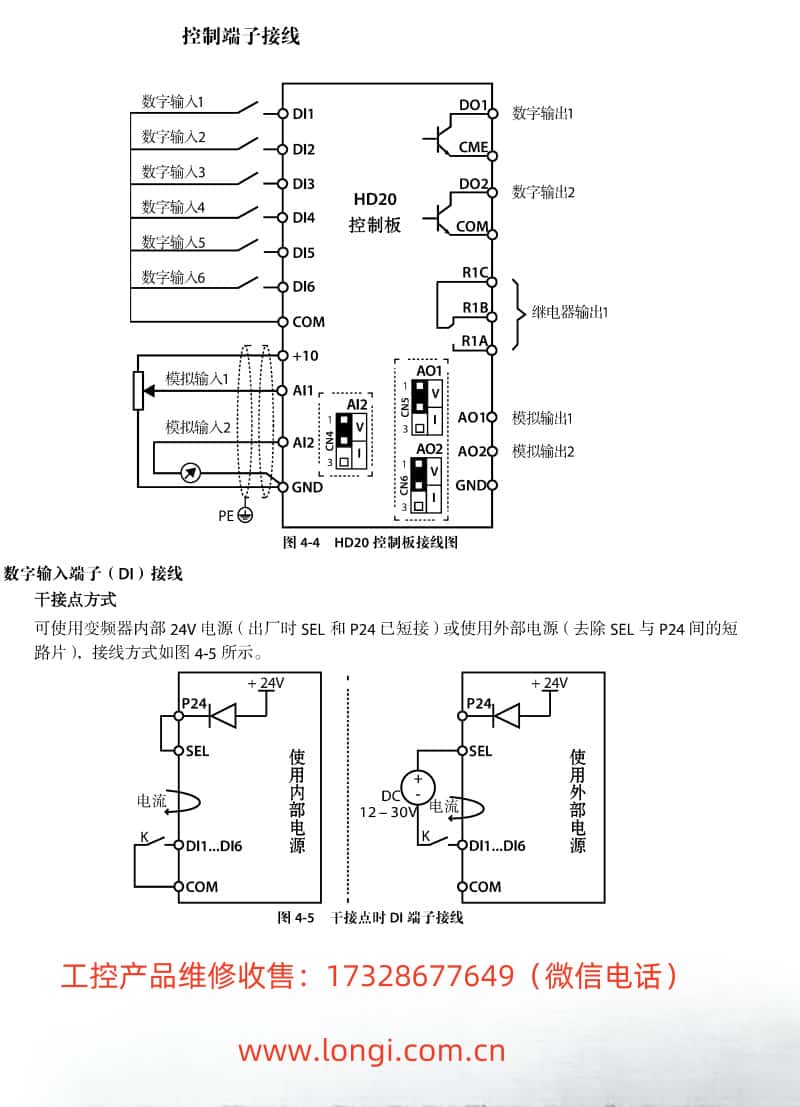

2.1 接線說明

• 正反轉控制：需要接線到DI1（正轉信號輸入）和DI2（反轉信號輸入）端子。

• 外部電位器調速：需要將電位器的三個端子分別接到AI1（模擬量輸入）端子、GND（公共端）以及+10V（模擬量電源）端子。

2.2 參數設置

• 正反轉控制參數：

• 設置F00.10為1，選擇端子設定頻率通道。

• 設置F00.11為1，選擇端子運行命令通道。

• 設置F15.00為2，將DI1端子功能設置為正轉。

• 設置F15.01為3，將DI2端子功能設置為反轉。

• 外部電位器調速參數：

• 設置F00.10為3，選擇模擬量設定頻率通道。

• 設置F16.01為2，將AI1端子功能設置為頻率設定。

三、故障代碼及處理

HD20系列變頻器在運行時可能會遇到各種故障，變頻器會通過顯示故障代碼來提示用戶故障類型。了解這些故障代碼的含義及處理方法，對于快速恢復變頻器運行至關重要。

3.1 常見故障代碼及含義

• E0012：參數自整定故障。可能原因包括參數自整定超時、電機接線錯誤或電機參數設置不當。

• E0013：上電緩沖接觸器未吸合。可能原因包括接觸器故障或控制電路故障。

• E0019：電機過載。可能原因包括V/f曲線設置不當、電網電壓過低或電機負載過大。

• E0024：外部設備故障。可能原因包括外部設備故障端子動作。

• E0025：PID給定丟失。可能原因包括模擬給定信號小于設定值或模擬輸入電路故障。

3.2 故障處理方法

• E0012：檢查電機接線，正確設置電機參數，必要時尋求技術支持。

• E0013：更換接觸器或檢查控制電路，必要時尋求技術支持。

• E0019：調整V/f曲線，檢查電網電壓，選用功率匹配的變頻器，避免電機長時間過載運行。

• E0024：檢查外部設備，排除故障后復位變頻器。

• E0025：檢查模擬給定信號連線，確保信號正常，必要時尋求技術支持。

四、總結

海浦蒙特變頻器HD20系列手冊為用戶提供了全面的操作指南，包括操作面板功能介紹、參數拷貝與密碼設置、端子正反轉控制與外部電位器調速設置以及故障代碼處理等內容。通過熟練掌握這些操作指南，用戶可以更好地使用和維護HD20系列變頻器，確保其在各種應用場合下的穩定運行。在實際操作中，用戶應根據具體需求和環境條件，合理設置參數，及時處理故障，以充分發揮變頻器的性能優勢。
