摘要

脈沖激光導熱儀（Laser Flash Apparatus）是材料熱物性研究中廣泛應用的高精度儀器，用于測量材料的熱擴散率和熱導率。本文以TA Instruments生產的DLF-1300型號脈沖激光導熱儀為例，深入探討其波形分析方法，并通過一個實際維修案例，分析常見故障原因及維修步驟。旨在為使用和維護該儀器的技術人員提供科學嚴謹的參考。

引言

熱物性參數如熱擴散率和熱導率在材料科學、工程應用等領域具有重要意義。脈沖激光導熱法因其高精度、快速測量等優點，成為研究這些參數的常用方法。TA Instruments的DLF-1300脈沖激光導熱儀作為市場上先進的測量設備，廣泛應用于科研和工業領域。然而，隨著使用時間的增加，設備可能會出現各種故障，影響測量結果的準確性。因此，掌握其波形分析和故障維修的方法，對于確保實驗數據的可靠性具有重要意義。

脈沖激光導熱儀DLF-1300的工作原理

DLF-1300脈沖激光導熱儀通過發射短脈沖激光照射樣品表面，激發樣品內部產生熱脈沖。熱脈沖沿樣品厚度方向傳播，探測器（通常為紅外探測器）記錄樣品溫度隨時間的變化。通過分析溫度隨時間的響應曲線（波形），可以計算出材料的熱擴散率和熱導率。

主要組成部分

1. 激光脈沖源：產生高能量、短脈沖的激光，用于激發樣品。

2. 樣品臺：固定樣品并確保激光和探測器的準確定位。

3. 探測器：通常為快速響應的紅外探測器，用于記錄溫度變化。

4. 數據采集系統：實時采集探測器信號，并傳輸至計算機進行處理。

5. 光學系統：包括透鏡、濾光片等，用于引導和調節激光及探測器的光路。

波形分析

波形分析是脈沖激光導熱儀數據處理的核心部分。通過對溫度響應曲線的精確分析，可以得出材料的熱擴散率和熱導率。以下是波形分析的基本步驟：

1. 數據采集

激光脈沖照射樣品后，探測器記錄樣品表面的溫度隨時間的變化。理想情況下，溫度曲線應呈現出一個清晰的上升脈沖，隨后逐漸平穩。

2. 基線校正

由于環境溫度波動和設備噪聲，采集到的溫度曲線需要進行基線校正，以消除背景信號的影響。

3. 脈沖識別

識別溫度曲線中的激發脈沖位置及其特征參數，如脈沖幅值、上升時間等。

4. 計算熱擴散率

根據樣品的幾何參數和脈沖響應曲線，應用熱傳導模型計算出材料的熱擴散率。常用的模型包括半無限體模型和有限厚度模型。

5. 計算熱導率

通過熱擴散率和已知的材料密度及比熱容，進一步計算出材料的熱導率。

維修實例分析

故障描述

客戶反饋其購買的2013年產美國TA脈沖激光導熱儀DLF-1300出現試驗結果失真，具體表現為檢測圖形不對，探測器接收不到有效信號，導致測量結果不準確。廠家維修人員初步判斷故障原因是激光器損壞，導致發射能量異常。

波形異常分析

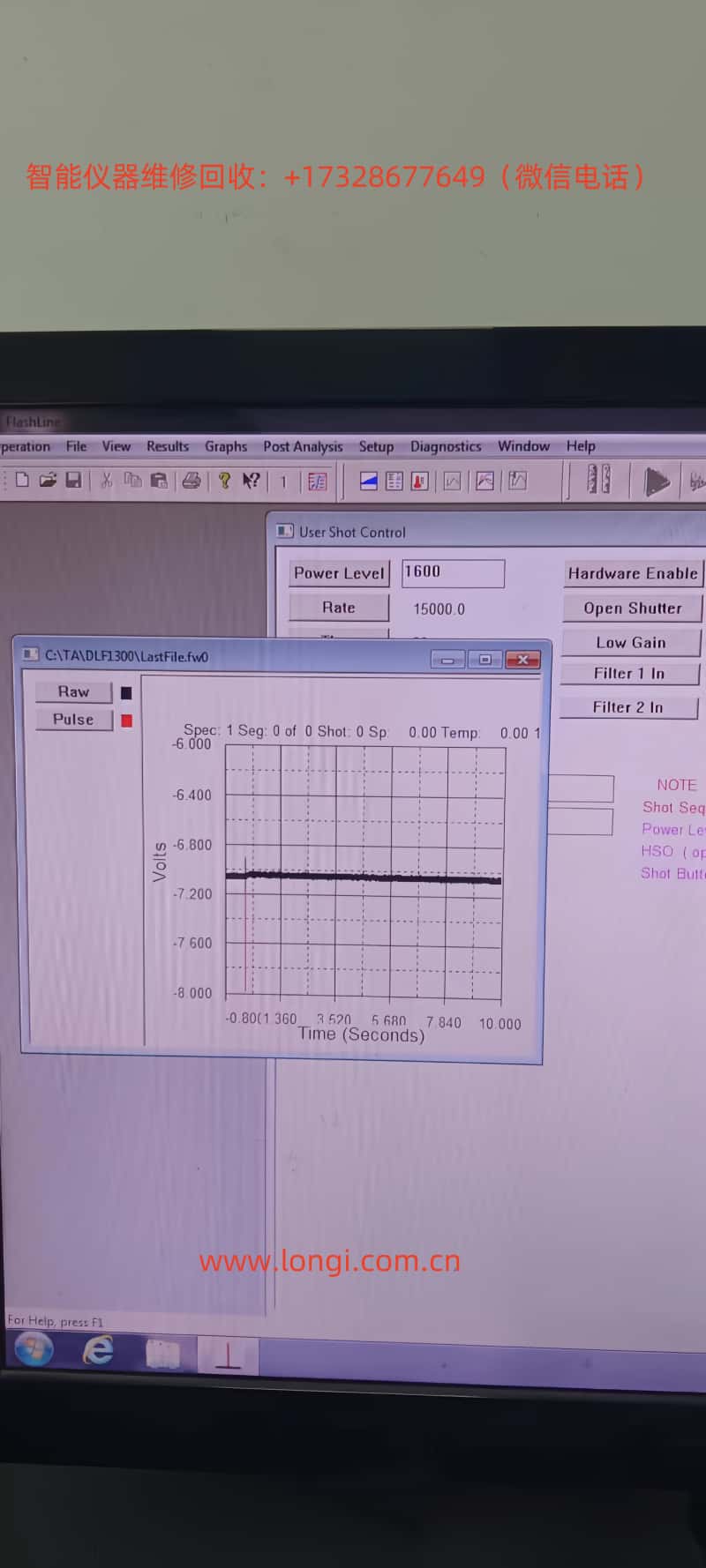

根據客戶提供的三張圖片，第一張顯示了不正常的溫度響應曲線。正常情況下，溫度曲線應在激光脈沖發生后迅速上升，然后逐漸平穩。然而，客戶的波形顯示信號過于平坦，缺乏預期的上升脈沖，說明探測器未能捕捉到足夠的熱激勵信號。

異常波形可能原因

1. 激光器輸出不足：激光脈沖能量不足，無法有效激發樣品。

2. 光學系統故障：激光束未正確聚焦或被阻擋，導致能量未傳遞至樣品。

3. 探測器問題：探測器靈敏度下降或連接故障，無法接收溫度變化信號。

4. 電子系統故障：數據采集系統或控制電路出現問題，影響信號記錄。

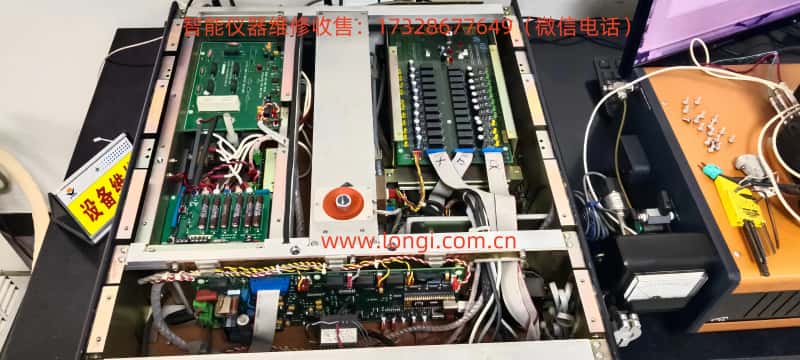

維修步驟

根據廠家技術人員的初步判斷，故障源于激光器輸出能量異常。以下是具體的維修步驟：

1. 初步檢查

• 外觀檢查：檢查激光器外部是否有明顯的損壞或異常，如裂紋、燒焦痕跡等。

• 連接檢查：確保激光器與光學系統、控制電路的連接牢固，無松動或斷裂。

2. 激光器測試

• 功率測試：使用功率計測量激光器的輸出功率，比較其是否在正常范圍內。

• 脈沖特性測試：檢查激光脈沖的幅度、頻率和持續時間，確保其符合儀器規格。

3. 光學系統檢查

• 激光束路徑檢查：確認激光束從激光器到樣品的路徑是否暢通，無塵埃或障礙物阻擋。

• 透鏡和濾光片檢查：清潔或更換可能受污染或損壞的光學元件。

4. 探測器測試

• 靈敏度測試：檢查探測器的靈敏度，確保其能夠有效捕捉溫度變化。

• 連接測試：確保探測器與數據采集系統之間的連接正常，無信號干擾。

5. 電子系統檢查

• 電源供應檢查：確認激光器和探測器的電源供應穩定，無電壓波動。

• 控制電路測試：使用示波器等儀器測試控制電路的信號，確保其正常工作。

6. 替換與校準

• 激光器更換：若確認激光器損壞，應更換新的激光器模塊。

• 系統校準：更換激光器后，需對導熱儀進行全面校準，確保測量精度。

維修案例總結

在此次維修案例中，通過對異常波形的分析，技術人員確認激光器輸出能量不足是導致測量結果失真的主要原因。更換損壞的激光器后，重新校準儀器，波形恢復正常，測量結果準確無誤。這一案例說明，脈沖激光導熱儀的波形分析對于故障診斷具有重要意義，及時準確的維修能夠有效恢復儀器的正常功能。

常見故障及預防措施

常見故障

1. 激光器故障：包括輸出功率下降、脈沖不穩定等。

2. 光學系統污染：透鏡、濾光片等光學元件被污染，影響激光傳輸。

3. 探測器靈敏度降低：探測器老化或損壞，導致信號捕捉不準確。

4. 電子系統故障：數據采集系統或控制電路出現問題，影響信號處理。

預防措施

1. 定期維護：定期檢查和清潔光學系統，確保激光束傳輸路徑清潔無障礙。

2. 設備校準：定期對儀器進行校準，確保測量精度。

3. 環境控制：保持儀器工作環境的穩定，避免溫度、濕度波動對設備的影響。

4. 操作規范：按照廠家指導手冊正確操作儀器，避免人為操作錯誤導致設備損壞。

結論

TA脈沖激光導熱儀DLF-1300作為高精度的熱物性測量設備，其波形分析在故障診斷和維修中發揮著關鍵作用。通過對異常波形的深入分析，技術人員能夠迅速定位故障源，采取有效的維修措施，確保儀器的正常運行。本文通過一個實際維修案例，詳細闡述了波形分析和維修的過程，為相關技術人員提供了有價值的參考。同時，強調了日常維護和操作規范的重要性，以延長設備使用壽命，保證測量數據的準確性。

未來，隨著技術的不斷進步，脈沖激光導熱儀將進一步提升其測量精度和穩定性。技術人員需不斷學習和掌握新的維修技術，適應儀器的更新換代，確保在科研和工業應用中發揮更大的作用。
