一、丹佛斯變頻器FC202操作面板功能介紹
丹佛斯變頻器FC202系列的操作面板功能強大，包含圖形化本地控制面板（GLCP）和數字式本地控制面板（NLCP）兩種。這些控制面板提供了豐富的狀態顯示、參數設置和故障報警功能，使用戶能夠方便地監控和控制變頻器的運行狀態。
1.1 監測水/污水應用的參數（22組參數）
在監測水/污水應用時，用戶可以通過訪問變頻器參數組22來設置和監控相關參數。具體步驟如下：
進入參數組22：首先，按下面板上的[Quick Menu]（快捷菜單）鍵，然后使用導航鍵選擇“功能設置”（Function Set-up），接著選擇“應用功能”（Application Functions），最后進入參數組22。
設置和監控參數：在參數組22中，用戶可以設置和監控如低功率檢測、低速檢測、無流量功能、空泵檢測等關鍵參數。例如，通過參數22-20可以啟用低功率自動設置，通過參數22-23可以選擇無流量功能時的操作模式（睡眠模式或警告信息）。
1.2 加密和鎖定參數
為了防止未經授權的參數修改，用戶可以對變頻器參數進行加密和鎖定。具體步驟如下：
進入密碼設置：在參數組0中，選擇參數0-60（擴展菜單密碼）或參數0-65（個人菜單密碼）來設置密碼。
鎖定參數：設置密碼后，用戶可以通過參數14-22（工作模式）將變頻器設置為“密碼保護”模式，此時只有輸入正確密碼的用戶才能修改參數。
1.3 恢復參數出廠值設置
當用戶需要將變頻器參數恢復到出廠設置時，可以通過以下步驟實現：
斷電重啟：首先，斷開變頻器的主電源，等待一段時間后再重新上電。
初始化設置：在變頻器重新上電后，按下面板上的相關按鍵（具體按鍵根據面板類型而定）進入初始化模式，然后按照屏幕提示完成初始化操作。此時，變頻器的所有參數將恢復到出廠設置。
二、端子正反轉控制和外部電位器給定頻率調速
2.1 端子正反轉控制
要實現端子正反轉控制，用戶需要按照以下步驟進行接線和參數設置：

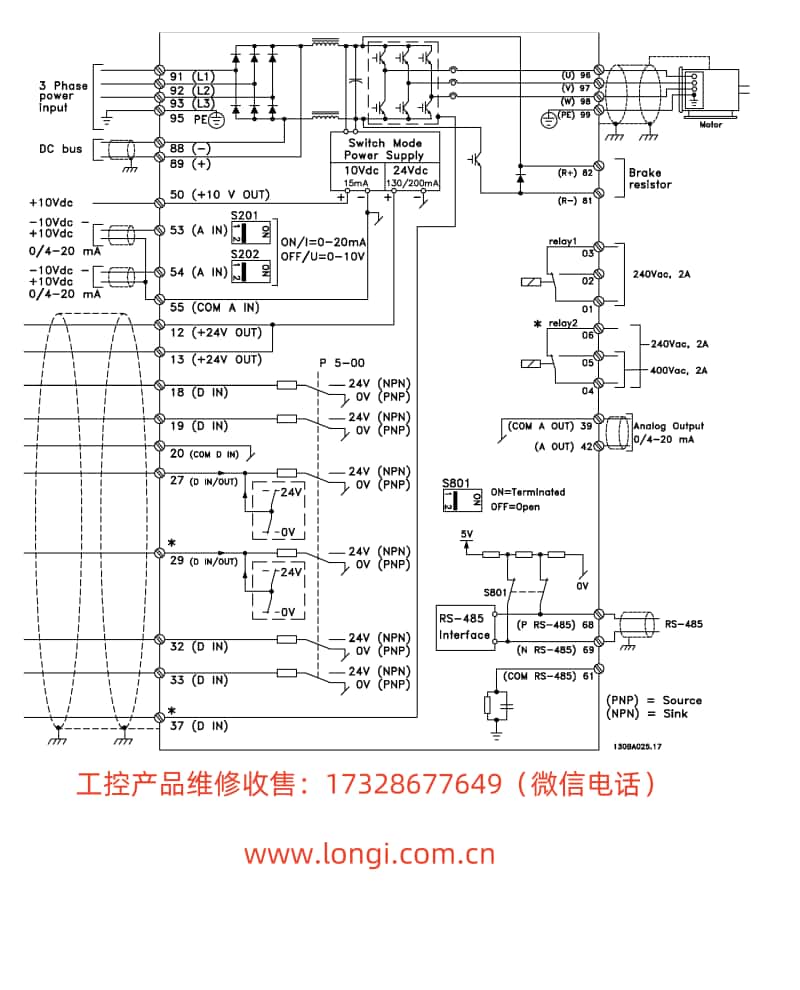

接線：將控制正反轉的信號線分別連接到變頻器的正轉和反轉控制端子（具體端子號根據變頻器型號而定）。
參數設置：進入參數組5，選擇數字輸入參數（如5-10和5-11），將對應的端子設置為正轉和反轉功能。
2.2 外部電位器給定頻率調速
要實現外部電位器給定頻率調速，用戶需要按照以下步驟進行接線和參數設置：
接線：將外部電位器的輸出信號線連接到變頻器的模擬輸入端子（如端子53）。同時，確保電位器的供電電源正確連接。
參數設置：進入參數組6，選擇模擬輸入參數（如6-10和6-11），設置端子53的輸入電壓范圍和標定值。然后，在參數組3中選擇參考值來源參數（如3-15），將參考值來源設置為模擬輸入端子53。
三、故障代碼及解決方案
丹佛斯變頻器FC202系列提供了豐富的故障代碼，幫助用戶快速定位和解決故障。以下是一些常見的故障代碼及其含義和解決方案：
3.1 常見故障代碼及含義
報警1：10V電壓低。表示控制卡端子50的電壓低于10V。
報警2：斷線故障。表示某個模擬輸入上的信號低于為該輸入設置的最小值的50%。
報警4：主電源缺相。表示電源的相位缺失或電網電壓不穩定。
報警9：逆變器過載。表示逆變器因過載（電流過高，持續時間過長）而切斷電源。
報警12：轉矩極限。表示轉矩高于設定的轉矩極限值。
3.2 解決方案
對于報警1：檢查端子50的接線和負載情況，確保電壓穩定且不超過最大負載。
對于報警2：檢查模擬輸入端子的接線和信號源是否正常工作。
對于報警4：檢查變頻器的供電電壓和電流是否穩定，并檢查電源線路是否有斷路或短路現象。
對于報警9：檢查電動機是否過載或存在機械故障，并調整變頻器的電流限制參數。
對于報警12：檢查負載情況是否超出變頻器的承載能力，并調整轉矩限制參數。
四、總結
丹佛斯變頻器FC202系列用戶手冊提供了詳細的操作指南和參數設置說明，使用戶能夠方便地監控和控制變頻器的運行狀態。通過合理設置參數和正確接線，用戶可以實現變頻器的各種控制功能，如正反轉控制和外部電位器給定頻率調速等。同時，用戶還可以通過查閱故障代碼和解決方案來快速定位和解決故障問題。這些功能使得丹佛斯變頻器FC202系列成為水/污水應用等領域的理想選擇。
