一、操作面板功能介紹及參數初始化設置

科沃變頻器AD350/AD150系列的操作面板提供了直觀的用戶界面，便于用戶進行參數設置和監控。操作面板上通常包括顯示屏、方向鍵、確認鍵、運行鍵和停止鍵等。

參數初始化設置：
在初次使用或需要恢復變頻器至出廠設置時，可以通過參數初始化功能實現。具體步驟如下：

1. 進入功能參數表（P組），找到P0.13參數（參數初始化）。

2. 使用方向鍵選擇“01：恢復出廠參數，不包括電機參數”或“12：清除記錄信息”，然后按下確認鍵。

3. 變頻器將自動進行初始化設置，并重啟。

密碼和參數訪問限制：
為了防止未經授權的參數修改，用戶可以通過設置密碼和參數訪問限制來保護變頻器配置。

1. 進入P7組（鍵盤與顯示組），找到P7.00參數（用戶密碼）。

2. 使用方向鍵設置所需的密碼（0～65535），然后按下確認鍵。

3. 找到P7.03參數（參數寫入保護），選擇“1：參數不允許修改”以啟用參數訪問限制。

二、端子正反轉控制和外部電位器給定調速

端子正反轉控制：
科沃變頻器支持通過外部端子實現正反轉控制。通常，X1和X2端子被用作正反轉控制端子。

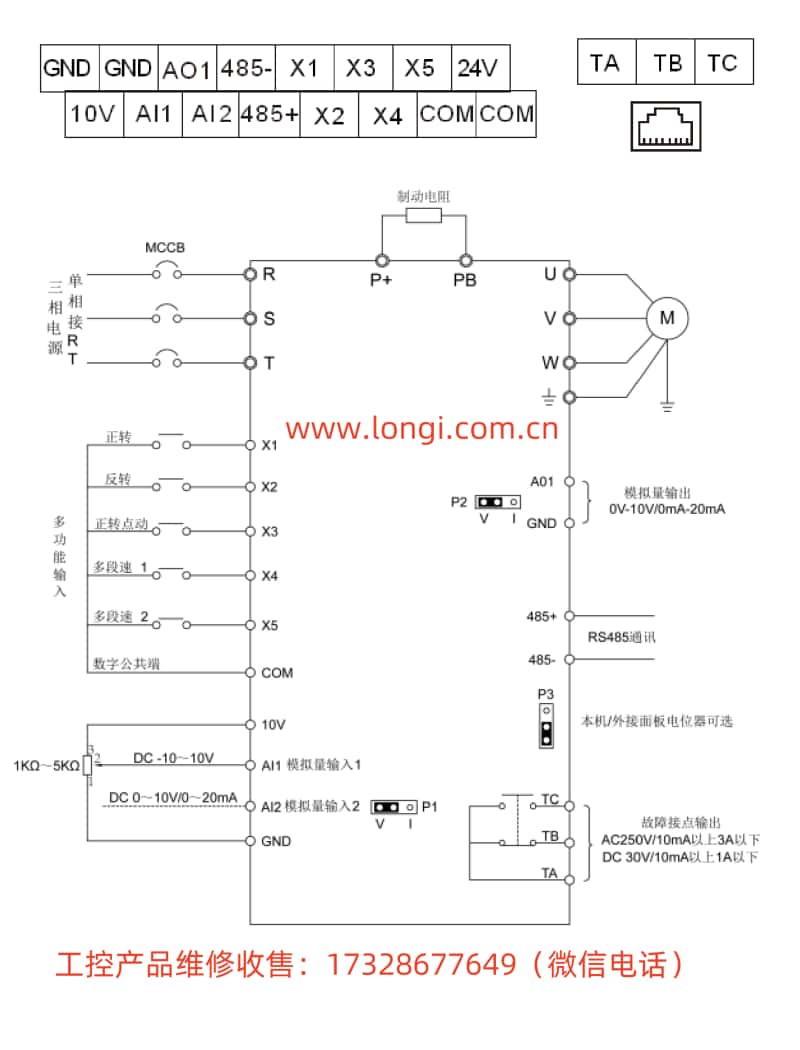

接線步驟：

1. 將正轉控制信號線接入X1端子，將反轉控制信號線接入X2端子。

2. 確保信號線的另一端連接到正確的控制源（如PLC輸出）。

參數設置：

1. 進入P5組（輸入端子組），找到P5.00參數（X1端子功能選擇）。

2. 使用方向鍵選擇“1：正轉運行（FWD）”，然后按下確認鍵。

3. 找到P5.01參數（X2端子功能選擇），選擇“2：反轉運行（REV）”，然后按下確認鍵。

外部電位器給定調速：
外部電位器可以方便地調節變頻器的輸出頻率，實現調速功能。

接線步驟：

1. 將外部電位器的輸出端接入AI1端子（模擬量輸入端子1），將另一端接入GND端子（接地端子）。

2. 確保電位器的電源和信號線連接正確。

參數設置：

1. 進入P0組（基本參數組），找到P0.03參數（主頻率選擇）。

2. 使用方向鍵選擇“4: 面板電位器”，然后按下確認鍵。

三、故障代碼及解決方法

科沃變頻器AD350/AD150系列提供了豐富的故障代碼，幫助用戶快速定位問題并采取相應的解決措施。

常見故障代碼及解決方法：

1. E001（加速過電流）：

• 可能原因：加速時間太短、輸出短路、電機參數設置不當等。

• 解決方法：加長加速時間、檢查電機和電纜絕緣、對電機進行參數識別等。

2. E002（減速過電流）：

• 可能原因：減速時間太短、輸出短路、負載突變等。

• 解決方法：加長減速時間、檢查電機和電纜絕緣、檢查負載等。

3. E007（控制電源故障）：

• 可能原因：輸入電壓異常、繼電器故障等。

• 解決方法：調整輸入電壓至正常范圍、檢查繼電器狀態等。

4. E015（電機過載）：

• 可能原因：負載過大、電機參數設置不當、變頻器選型偏小等。

• 解決方法：檢查負載及機械情況、正確設置電機參數、更換功率等級更大的變頻器等。

5. E024（通訊故障）：

• 可能原因：上位機故障、通訊線異常、通訊參數設置錯誤等。

• 解決方法：檢查上位機及連線、檢查通訊線、正確設置通訊參數等。

科沃變頻器AD350/AD150系列用戶手冊提供了詳細的操作指南和故障診斷方法，幫助用戶快速上手并解決使用過程中遇到的問題。通過合理的參數設置和接線，用戶可以充分發揮變頻器的性能，實現高效、穩定的電機控制。
