一、操作面板功能介紹及參數設置

操作面板功能介紹

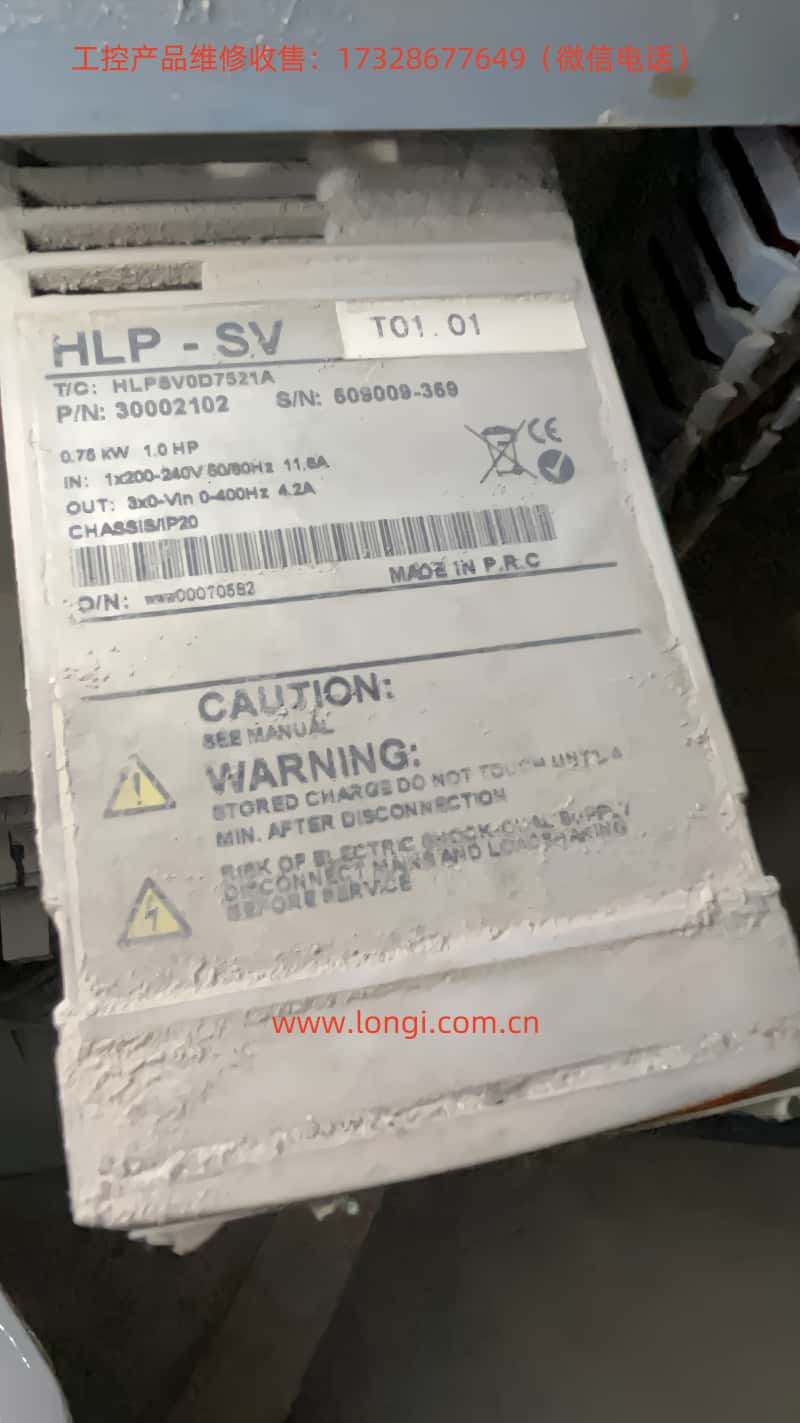

海利普變頻器HLP-SV系列的操作面板（LCP操作器）提供了直觀的操作界面，方便用戶進行參數設置和監控。操作面板上主要包括顯示屏、功能鍵、導航鍵、電位器以及指示燈等部分。顯示屏用于顯示當前參數、變頻器狀態等數據；功能鍵用于選擇菜單和執行操作；導航鍵用于在參數組、參數和參數內部進行設定、切換和更改等操作；電位器用于在手動模式下調節電機轉速；指示燈則用于指示變頻器的工作狀態，如電源接入、警告和警報等。

初始化參數

要初始化變頻器參數，用戶可以通過設置參數14-22為2，使變頻器恢復出廠值。這一操作將除參數15-03（運行小時數計數器）、15-04（過熱次數）、15-05（過壓次數）之外的所有參數恢復為出廠默認值。請注意，在進行此操作前，應確保已備份重要參數設置。

設置密碼和消除密碼

為了防止未經授權的參數修改，用戶可以設置密碼。通過參數0-60可以設置主菜單的密碼，密碼范圍為0-999。設置密碼后，只有輸入正確的密碼才能修改受保護的參數。若需消除密碼，只需將參數0-60設置為0即可。

設置參數訪問限制

海利普變頻器提供了參數訪問限制功能，用戶可以通過設置參數0-10、0-11和0-12來控制不同菜單的激活和編輯權限。例如，通過設置參數0-10為1或2，可以分別激活菜單1或菜單2；通過設置參數0-11為1或2，可以分別編輯菜單1或菜單2；通過設置參數0-12為20，可以實現菜單1和菜單2之間的參數關聯，確保在運行中不可更改的參數值可以在兩個菜單之間同步。

二、端子正反轉控制和外部電位器調速

端子正反轉控制

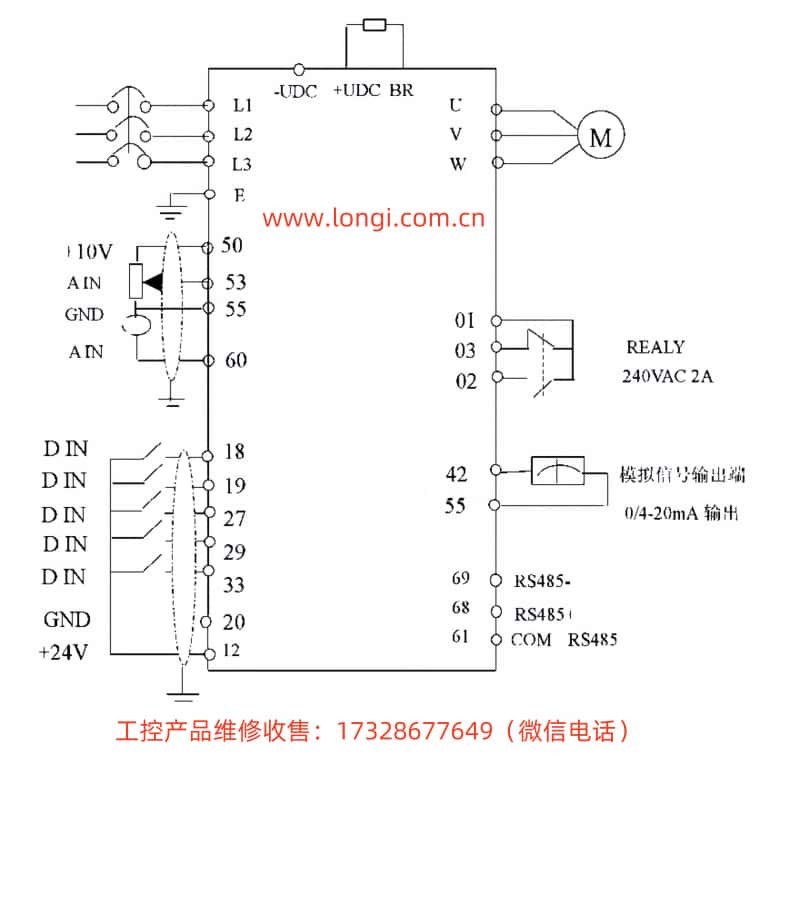

要實現電機的正反轉控制，用戶需要連接外部控制信號到變頻器的數字輸入端子。通常，端子18和端子19用于控制電機的正反轉。具體接線方法如下：

• 正轉：將外部控制信號連接到端子18（DI1）和公共端（COM）。

• 反轉：將外部控制信號連接到端子19（DI2）和公共端（COM）。

同時，需要在參數5-10和5-11中分別設置端子18和端子19的功能為“啟動”和“反轉”。此外，還需在參數4-10中設置電機的運轉方向為“雙向”。

外部電位器調速

外部電位器調速是一種常用的調速方式，用戶可以通過旋轉電位器來改變電機的轉速。具體接線方法如下：

• 將外部電位器的一端連接到變頻器的+10V電源端子（如端子50）。

• 將外部電位器的另一端連接到變頻器的模擬量輸入端子（如端子53）和地（GND）。

然后，在參數6-19中選擇端子53的輸入信號類型為“電壓信號”，并在參數3-15中設置參考值1的來源為“LCP電位器”。這樣，通過旋轉外部電位器，用戶就可以實時調節電機的轉速。

三、故障代碼及其解決方法

海利普變頻器HLP-SV系列具有完善的保護功能，當變頻器發生故障時，會顯示相應的故障代碼。以下是一些常見的故障代碼及其含義和解決方法：

• W/A 2：信號浮零故障

• 含義：當變頻器檢測到端子53或60的浮零值低于設定值的50%時，會發生此故障。

• 解決方法：檢查信號線連接是否正常，確保信號源穩定。

• W/A 4：電源缺相

• 含義：電源端缺相或電壓不平衡過大。

• 解決方法：檢查電源輸入線路和電源電壓是否正常。

• W/A 7：過電壓

• 含義：中間電路電壓（DC）超過變頻器過電壓極限。

• 解決方法：檢查電源電壓是否過高，連接剎車電阻，或在參數組2中激活“剎車功能/過電壓控制”。

• W/A 9：變頻器過載

• 含義：變頻器的電子熱保護顯示變頻器由于過載即將斷開。

• 解決方法：檢查機械系統是否超載，調整負載或增大變頻器容量。

• W/A 10：馬達過熱

• 含義：電子熱動電驛（ETR）保護裝置顯示馬達過熱。

• 解決方法：檢查馬達負載及馬達參數設定是否正確，降低負載或改善散熱條件。

• A 16：輸出短路

• 含義：馬達端子或馬達中出現短路。

• 解決方法：檢查馬達絕緣是否損壞，排除短路故障。

以上僅是部分故障代碼及其解決方法，用戶在使用過程中如遇其他故障，可參考變頻器用戶手冊中的故障代碼表進行排查和解決。

四、總結

海利普變頻器HLP-SV系列用戶手冊為用戶提供了詳細的操作指南和故障排除方法。通過熟悉操作面板的功能和參數設置方法，用戶可以輕松實現變頻器的初始化、密碼設置、參數訪問限制以及正反轉控制和外部電位器調速等功能。同時，了解常見故障代碼及其解決方法也有助于用戶快速排查和解決變頻器故障，確保設備的正常運行。
