士林變頻器SE2系列用戶手冊使用指南

士林變頻器SE2系列，作為高性能的變頻器產品，廣泛應用于各類工業控制系統中。本文將為您提供一份詳盡的使用指南，涵蓋操作面板功能、參數設置、外部端子控制以及故障代碼處理等關鍵內容。

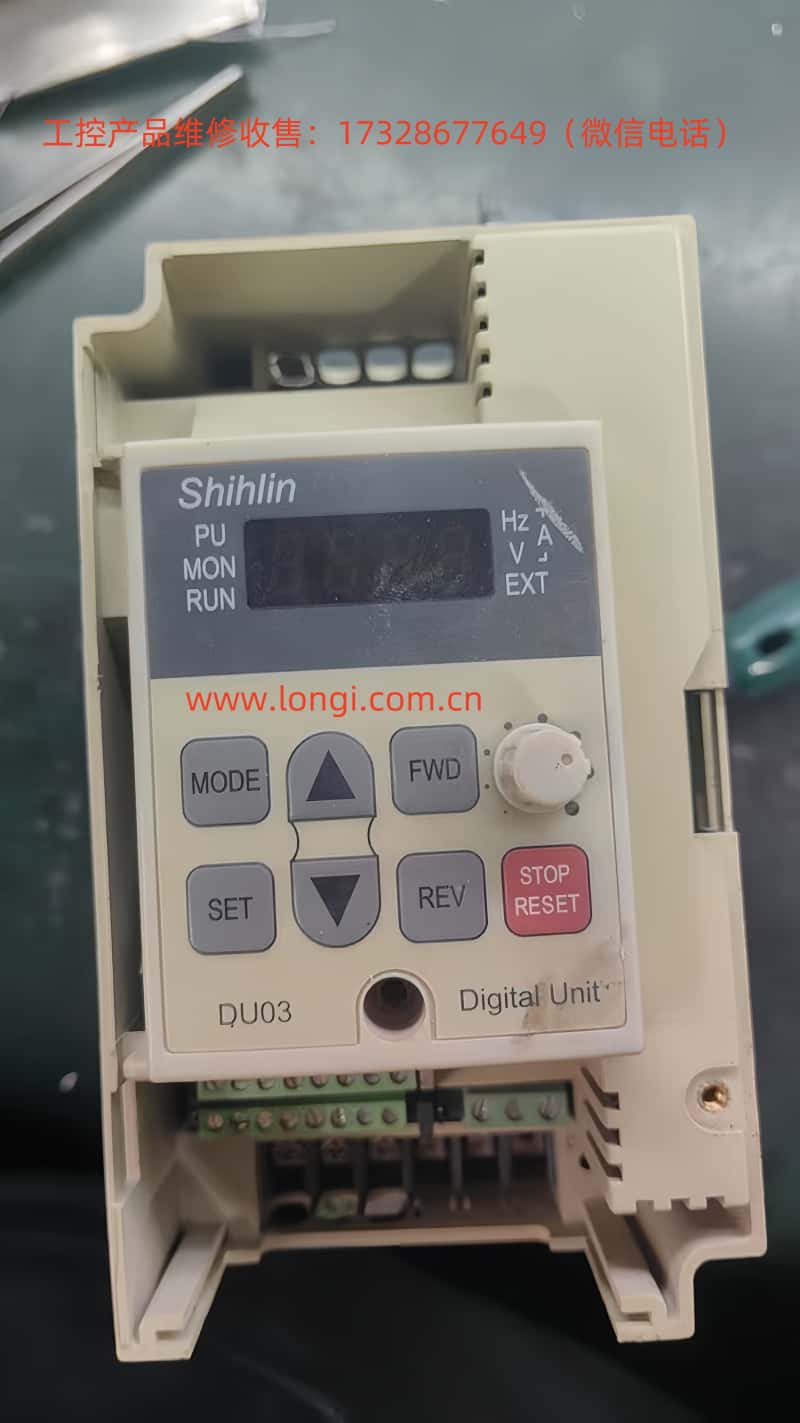

一、操作面板功能介紹

1. 密碼設置與消除

• 設置密碼：

• 進入參數設置模式，定位至密碼設置選項（P.294和P.295）。

• 輸入所需密碼，并保存設置。

• 消除密碼：

• 進入參數設置模式，找到密碼設置選項。

• 將密碼重置為默認值（0000），并保存設置。

2. 參數訪問限制

為防止未經授權的參數修改，可設置參數訪問限制：

• 進入參數設置模式，定位至參數訪問限制選項（P.77）。

• 設置訪問權限為“只讀”或“禁止訪問”，并保存設置。

3. 參數初始化設置

若需將所有參數恢復至出廠設置，可進行以下操作：

• 進入參數設置模式，找到參數初始化選項（P.998）。

• 選擇“恢復出廠設置”，并保存設置。

二、外部端子正反轉啟停及外部電位器給定頻率調速

1. 外部端子正反轉啟停

• 設置參數：

• 進入參數設置模式，定位至操作模式選擇參數（P.79）。

• 將操作模式設置為“外部模式”（P.79=2）。

• 配置啟動端子功能（P.78），選擇外部正反轉端子。

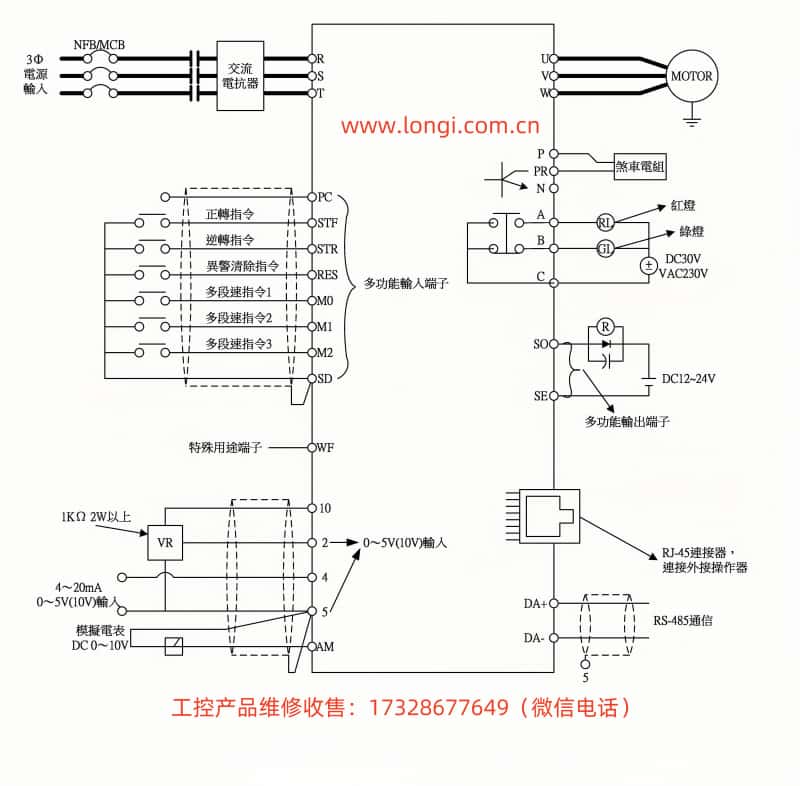

• 接線：

• 將外部啟動端子（STF）和停止端子（STR）分別連接至變頻器的對應端子。

2. 外部電位器給定頻率調速

• 設置參數：

• 進入參數設置模式，定位至操作模式選擇參數（P.79）。

• 將操作模式設置為“外部模式”（P.79=2）。

• 設置目標頻率來源為外部電壓/電流信號（P.39）。

• 接線：

• 將外部電位器的輸出端子連接至變頻器的4-5端子。

三、故障代碼及其解決方法

1. 常見故障代碼

• 過流故障（OC0）：

• 含義：變頻器檢測到電流超出設定值。

• 解決方法：檢查電機與負載狀態，確保電機未過載運行。

• 過壓故障（OV0）：

• 含義：變頻器檢測到電壓超出設定值。

• 解決方法：檢查電源電壓穩定性，確保其在允許范圍內。

• 過溫故障（OT0）：

• 含義：變頻器內部溫度超出設定值。

• 解決方法：檢查變頻器散熱情況，確保通風良好，必要時增強散熱措施。

• 通訊故障（CM0）：

• 含義：變頻器與上位機通訊異常。

• 解決方法：檢查通訊線纜連接是否正確，確保通訊參數設置無誤。

2. 故障解決步驟

• 確認故障代碼：

• 在變頻器顯示屏上查看故障代碼，確定故障類型。

• 查閱用戶手冊：

• 根據故障代碼，在用戶手冊中查找對應的故障描述及解決方法。

• 執行解決方法：

• 按照用戶手冊的指導，執行相應的解決方法，恢復變頻器正常運行。

四、結論

士林變頻器SE2系列用戶手冊為您提供了全面的操作指南和故障排除方法，助力您快速上手并有效解決運行中的問題。通過正確設置密碼、參數訪問限制、參數初始化，以及熟練掌握外部端子控制和故障代碼處理，您將能夠高效地使用和維護士林變頻器SE2系列產品。希望本文能為您提供有價值的參考，助力您更好地應用士林變頻器SE2系列。
