米蘭M5000系列變頻器是一款高性能的矢量控制變頻器，適用于廣泛的工業控制應用。本指南詳細介紹了如何通過操作面板設置和使用變頻器，包括如何實現參數初始化、設置密碼、設置控制方式、故障代碼的解析和解決方法等。

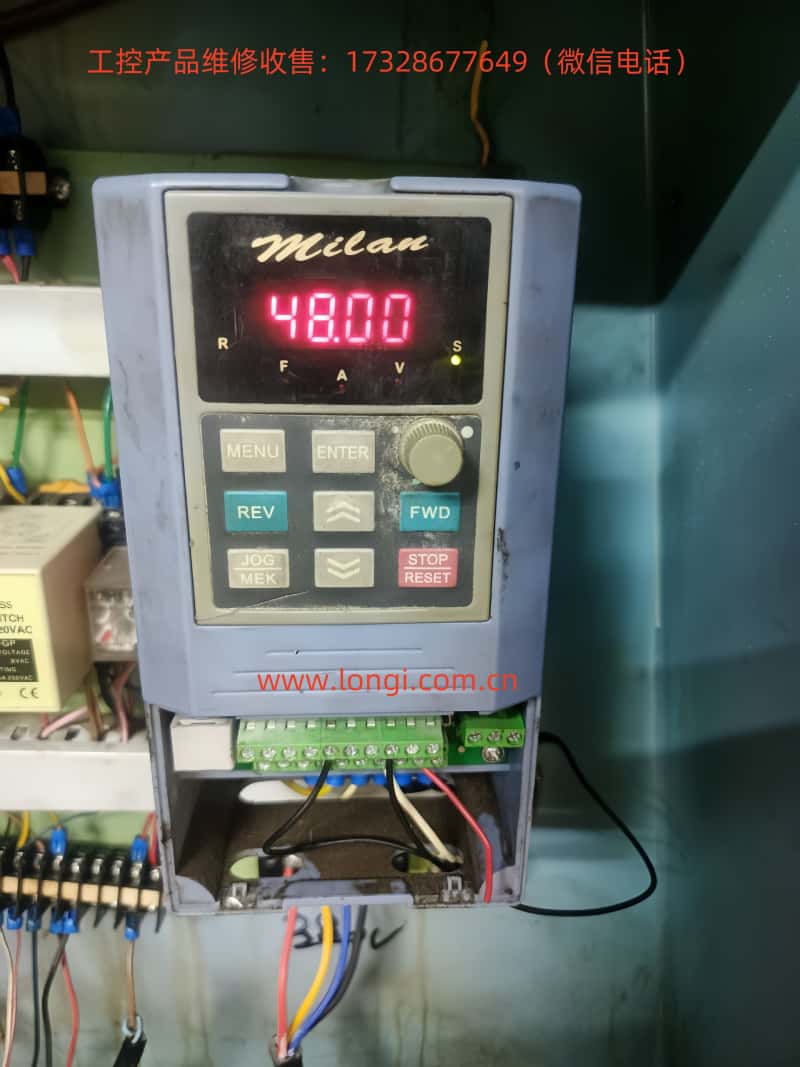

1. 變頻器操作面板功能介紹

1.1 操作面板的基本功能

米蘭M5000變頻器的操作面板為用戶提供了一些基本的控制和設置功能，主要包括：

• 停止/復位鍵：停止設備或退出故障狀態。

• 確認鍵：確認所設定的參數并使其生效。

• 點動鍵：啟用點動運行模式，使變頻器以小幅度預定頻率運行。

• 正轉/反轉鍵：控制變頻器的正轉或反轉操作，切換電機的運行方向。

• 菜單鍵：進入菜單設置進行功能參數調整。

• 模擬電位器：調節變頻器的輸出頻率。

1.2 如何實現參數初始化設置（恢復出廠設置）

若需要恢復出廠設置，用戶可以通過操作面板進入P3.01功能進行初始化設置。選擇“恢復出廠值”后，設備將清除所有自定義設置，恢復至出廠狀態。

1.3 如何設置密碼和消除密碼

變頻器支持密碼保護，防止未經授權的人員更改重要參數。設置密碼使用功能碼P9.15：

• 進入P9.15，設置一個四位數的密碼以啟用密碼保護。

• 若要刪除密碼，首先需要輸入正確密碼，然后通過功能碼P9.15解除密碼保護。

1.4 如何設置參數訪問限制

用戶可以通過功能碼P3.01設置參數訪問權限，限制未授權人員修改特定參數。設置訪問權限時，可以指定哪些參數需要密碼保護，哪些可以公開修改。

1.5 如何通過操作面板拷貝參數到另一臺變頻器

通過P3.02功能，用戶可以將當前變頻器的所有參數拷貝到另一臺變頻器。只需選擇“上傳”和“下載”操作，選擇源設備和目標設備，即可完成參數的拷貝。

2. 端子正反轉控制與外部電位器調速

2.1 端子正反轉控制

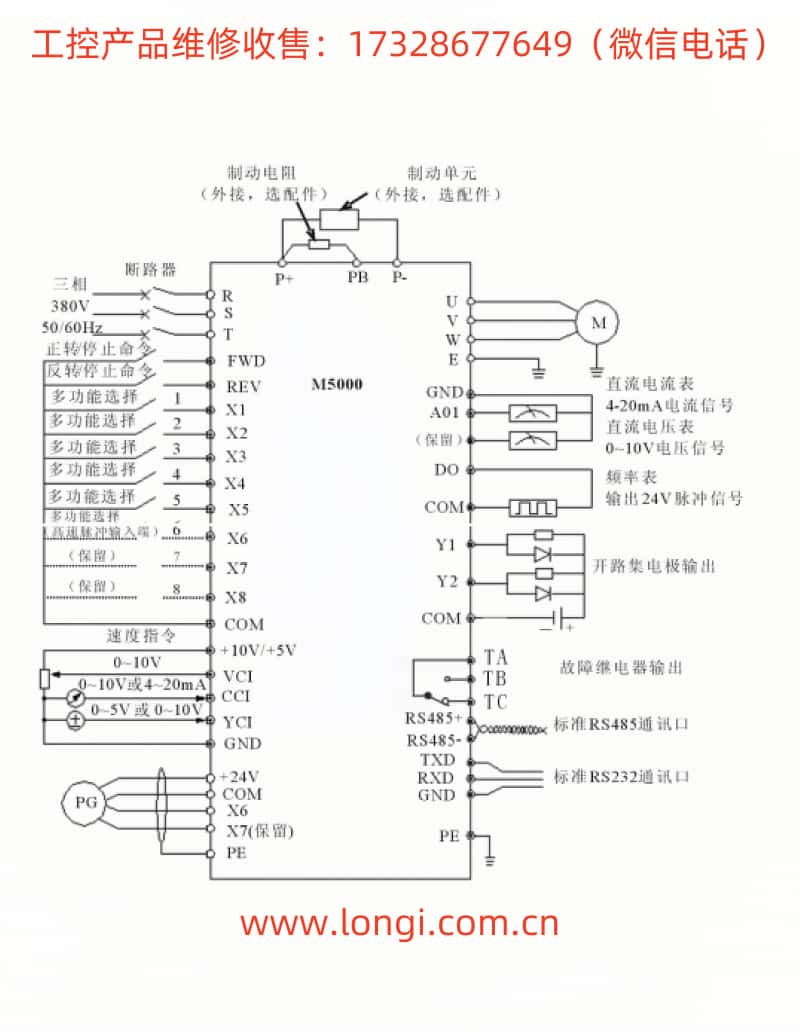

米蘭M5000變頻器支持通過端子實現正反轉控制。用戶需要接入FWD（正轉）和REV（反轉）端子，并確保正確接線。通過操作面板或外部端子輸入信號，控制變頻器的正反轉。

2.2 外部電位器調速

M5000變頻器支持通過外部電位器調節頻率。將電位器接入VCI或CCI端子，并在P0.01功能中選擇電位器作為調節頻率的方式。在設置完成后，用戶可以通過電位器調節變頻器的輸出頻率。

3. 功能碼詳細說明

3.1 頻率通道選擇（P0.01）

P0.01功能碼用于選擇變頻器的頻率給定通道，用戶可以指定通過操作面板、外部電位器或模擬信號進行頻率設定。常見選項包括：

• 0：鍵盤模擬電位器給定。

• 1：鍵盤數字給定。

• 2：端子UP/DOWN給定頻率。

• 4：串行口給定頻率。

• 5：模擬VCI信號給定頻率。

3.2 運行命令通道選擇（P0.03）

P0.03功能碼選擇運行命令的輸入通道。此功能允許用戶定義變頻器如何接收啟動、停止命令。常見的設置選項包括：

• 0：操作面板給定。

• 1：端子給定（如通過FWD/REV端子）。

• 2：串行口給定。

• 3：控制端子給定（使用X1~X6等多功能輸入端子）。

3.3 起動頻率設置（P1.00）

P1.00用于設置變頻器的起始頻率。通過該功能，用戶可以調整變頻器的起動頻率，通常設置為0.00Hz或最低啟動頻率（如0.4Hz），以確保電機平穩起動。

4. 故障代碼與排除方法

4.1 常見故障代碼

米蘭M5000變頻器配備了多種故障代碼，用于幫助用戶診斷設備故障。常見故障代碼如下：

• E-01：過電流故障，通常由負載過大或電機阻塞引起。檢查電機和負載狀態。

• E-02：過電壓故障，通常是電網電壓過高或制動單元設置不當。檢查輸入電壓和制動系統。

• E-03：欠電壓故障，通常是電源電壓過低。檢查電源電壓是否正常。

• E-04：過熱故障，可能是由于通風不良或高負荷運行。檢查設備的散熱系統。

• E-05：過載故障，可能是電機超負荷運行。檢查電機和負載匹配情況。

• E-06：通信故障，通常由RS485通訊線路問題或通訊協議設置不正確引起。檢查通訊接線和設置。

• E-07：電機接地故障。檢查電機接地是否正常。

4.2 故障排除方法

遇到故障時，用戶可以：

1. 查閱故障代碼表，了解故障的具體原因。

2. 檢查電源電壓、電機和接線是否正常。

3. 使用操作面板上的故障復位功能清除故障，并重新啟動設備。

結論

米蘭M5000系列變頻器具有靈活的功能設置和高效的控制性能，通過本文的指南，用戶可以輕松掌握變頻器的參數配置、控制方式選擇以及常見故障排查。了解并熟練應用這些功能將幫助您充分發揮設備的性能，延長使用壽命。
