羅克韋爾（Allen-Bradley）PowerFlex 400系列變頻器是一款功能強大的工業控制設備，專為風機、水泵等應用設計，具有操作靈活、配置簡單和可靠性高的特點。本文將圍繞PowerFlex 400系列變頻器的操作手冊，詳細介紹其操作面板功能、外部端子控制方法以及故障代碼的處理方案，幫助用戶全面掌握設備的使用與維護技能。

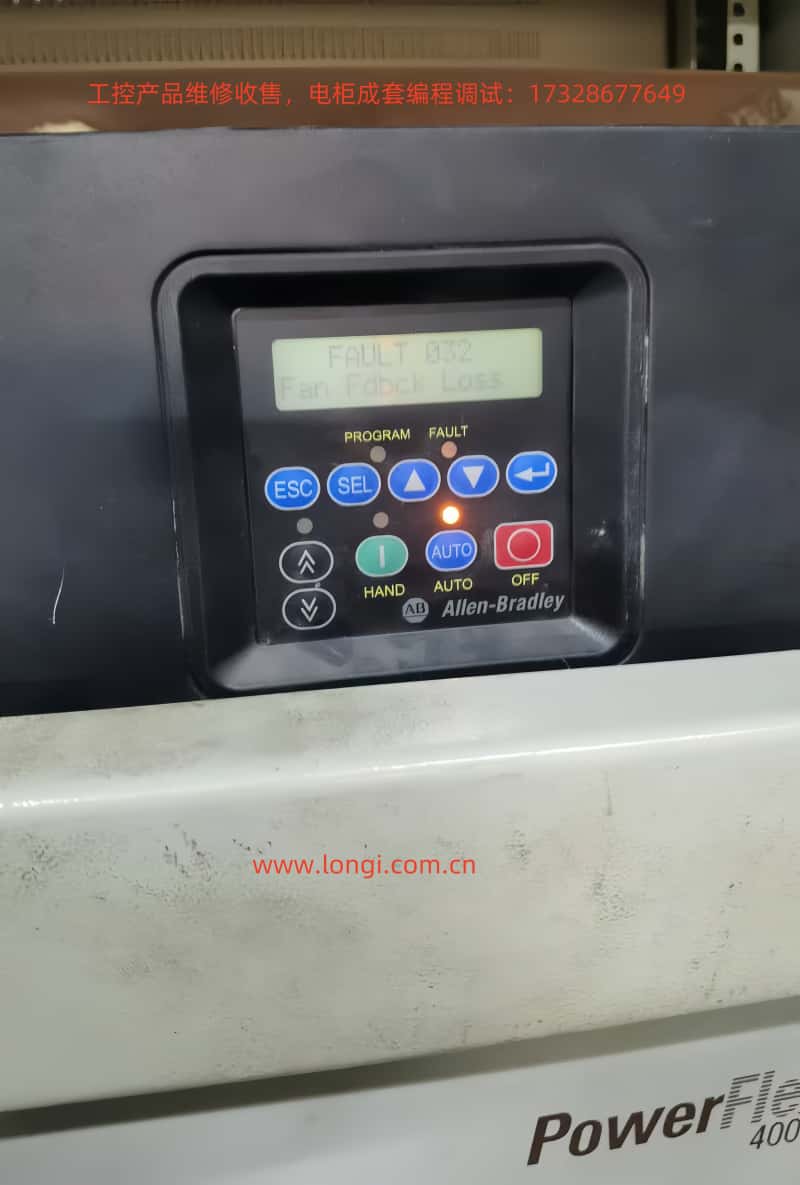

一、操作面板功能介紹
PowerFlex 400系列變頻器配備了人性化的操作面板（Human Interface Module, HIM），通過按鍵和顯示屏實現參數配置、狀態監控和故障診斷。以下詳細介紹其主要功能及操作步驟。
1. 面板布局與按鍵功能
操作面板是用戶與變頻器交互的核心部件，其布局包括：
通過熟悉這些按鍵，用戶可以輕松瀏覽菜單并完成配置。
2. 拷貝參數到另一臺變頻器
PowerFlex 400支持參數拷貝功能，便于在多臺設備間快速復制設置。具體步驟如下：
步驟1：在源變頻器的HIM面板上，進入“Parameter”菜單。
步驟2：選擇“Copy to HIM”選項，將參數保存至面板內存。
步驟3：將HIM面板從源變頻器拔下，插入目標變頻器。
步驟4：在目標變頻器上進入“Parameter”菜單，選擇“Copy from HIM”。
步驟5：確認后，參數將加載到目標變頻器。
注意事項：兩臺變頻器的型號和固件版本需一致，否則可能出現兼容性問題。
3. 初始化參數設置
若需將變頻器恢復至出廠設置，可按以下步驟操作：
步驟1：進入“Parameter”菜單，找到參數P041（Reset to Defaults）。
步驟2：將P041設為“1”（Reset），按Enter鍵確認。
步驟3：等待變頻器完成重置，顯示屏將提示操作成功。
注意事項：初始化會清除所有用戶設置，建議先備份參數。
4. 設置密碼和參數訪問限制
為保護參數不被隨意修改，PowerFlex 400提供密碼功能：
步驟1：進入“Parameter”菜單，找到參數P042（Password）。
步驟2：輸入一個四位數的密碼（如“1234”），按Enter保存。
步驟3：設置參數P043（Password Enable）為“1”，啟用密碼保護。
步驟4：在參數P044（Access Level）中選擇訪問級別：
注意事項：若忘記密碼，需聯系技術支持或使用專用工具解鎖。

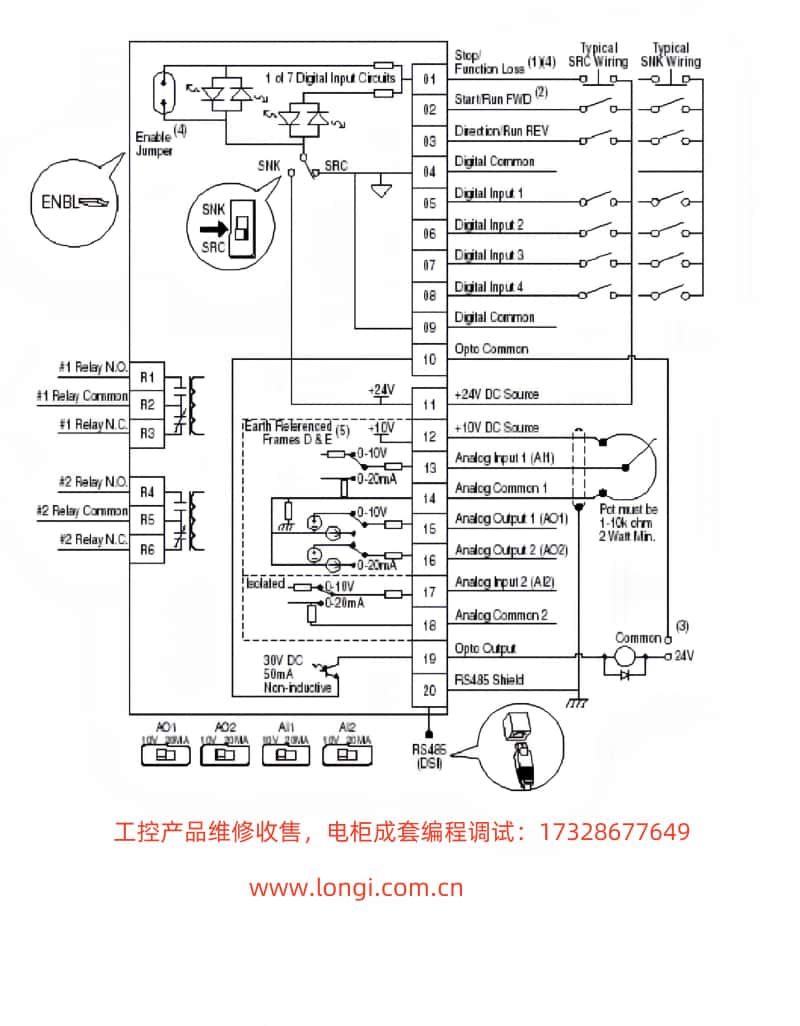

二、外部端子控制與調速
PowerFlex 400支持通過外部端子實現正反轉控制和頻率調節，適用于需要手動開關或電位器控制的場景。以下是具體接線和參數配置方法。
1. 外部端子正反轉控制
通過外部開關控制變頻器的啟動、停止和方向，需要以下接線和設置：
2. 外部電位器給定頻率調速
通過外部電位器調節運行頻率，接線和參數配置如下：
通過上述配置，用戶可實現外部開關控制啟停和方向，同時利用電位器精確調節速度。
三、故障代碼及其處理方法
PowerFlex 400運行中可能因電源、負載或環境問題觸發故障，了解故障代碼及其處理方法至關重要。以下列舉常見故障代碼、含義及解決步驟。
1. 常見故障代碼及含義
2. 故障處理通用步驟
結語
羅克韋爾PowerFlex 400系列變頻器以其卓越的性能和靈活的操作方式，成為工業領域的優選設備。本文從操作面板功能、外部端子控制到故障代碼處理，提供了全面的使用指南。通過掌握面板操作，用戶可以高效配置參數；通過外部端子設置，可實現靈活的控制方案；通過故障代碼分析，能快速排除問題，確保設備穩定運行。希望本指南為用戶提供實用支持，提升設備使用效率和維護能力。
