默貝克MT110變頻器在旋切機中的應用方案
一、引言
旋切機作為木材加工行業的關鍵設備,主要功能是將原木旋切成均勻的薄木片(單板),這些單板廣泛應用于膠合板、家具、裝飾材料等產品的生產。為實現高效、精確的加工,旋切機需依賴多個電機的協同工作,包括驅動原木旋轉的主軸電機、負責切削的切刀電機、輸送單板的輸送帶電機以及控制切削厚度的進給電機。這些電機的轉速和扭矩需精確調節,以確保加工質量和生產效率。變頻器作為能靈活控制電機運行狀態的電氣設備,在旋切機中起著至關重要的作用。本文將詳細闡述默貝克MT110變頻器在旋切機各電機控制環節的應用,涵蓋功能分析、變頻器選型、接線設計、參數設置以及PLC和觸摸屏的集成應用。

二、旋切機功能分析
旋切機的核心任務是將原木加工成單板,其工作過程涉及原木的固定與旋轉、切刀的切削、單板的輸送以及切削厚度的精確控制。以下是對旋切機中各主要電機功能的詳細分析:
(一)主軸電機(旋轉功能)
功能:負責驅動原木旋轉,是旋切機中最核心的動力部件。
特點:功率需求較高,通常在5.5kW至15kW之間(視設備規模而定),需要穩定的轉速輸出,同時能夠根據加工需求動態調整轉速。
控制需求:變頻器需支持矢量控制模式,以保證低速時的高扭矩輸出,并能夠接受外部速度給定信號(如PLC輸出或電位器調節)。
(二)切刀電機(切削功能)
(三)輸送帶電機(輸送功能)
功能:將切削完成的單板平穩輸送出設備,確保生產連續性。
特點:功率較小,通常在0.75kW至2.2kW之間,要求速度與切削節奏匹配。
控制需求:變頻器需支持簡單的速度調節功能,可能需要與切刀電機聯動運行。
(四)進給電機(進給功能)
功能:控制切刀或原木的進給速度,直接決定單板的厚度。
特點:功率較小(0.75kW至1.5kW),可以是異步電機或伺服電機,要求高精度的速度控制。
控制需求:若使用異步電機,變頻器需支持高精度速度調節,并接受外部模擬量信號輸入;若使用伺服電機,則需搭配專用伺服驅動器。
(五)其他輔助電機
通過以上分析可以看出,旋切機的電機控制需求多樣,主軸電機和切刀電機需要高性能控制,而輸送帶電機和進給電機則更注重速度的穩定性和精確性。默貝克MT110變頻器憑借其靈活的控制模式和豐富的功能,成為滿足這些需求的最佳選擇。
三、默貝克MT110變頻器應用方案
(一)變頻器應用位置
根據旋切機的功能特點,默貝克MT110變頻器可應用在以下關鍵電機位置:
主軸電機:采用MT110變頻器實現矢量控制,確保原木旋轉的穩定性。
切刀電機:使用MT110變頻器進行速度控制,與主軸電機同步運行。
輸送帶電機:通過MT110變頻器實現簡單的速度調節。
進給電機:若采用異步電機,可使用MT110變頻器進行高精度速度控制;若為伺服電機,則需另配伺服驅動器。
(二)變頻器選型
假設一臺中型旋切機的電機功率配置如下:
主軸電機:7.5kW
切刀電機:5.5kW
輸送帶電機:1.5kW
進給電機:1.1kW(異步電機)
根據電機功率和負載特性,選擇以下默貝克MT110變頻器型號:
主軸電機:MT110 - 7.5kW(額定功率7.5kW,380V三相)
切刀電機:MT110 - 5.5kW(額定功率5.5kW,380V三相)
輸送帶電機:MT110 - 1.5kW(額定功率1.5kW,380V三相)
進給電機:MT110 - 1.1kW(額定功率1.1kW,380V三相)
選型時需確保變頻器的額定容量略高于電機功率,以留出一定的余量,應對可能的過載情況。
(三)接線設計
以下以主軸電機(7.5kW)的MT110變頻器為例,詳細說明接線方式。其他電機的接線方式類似,僅需根據功率和控制需求調整。
1. 主電路接線
電源輸入:將三相380V電源分別接入變頻器的R、S、T端子。
電機輸出:將變頻器的U、V、W端子連接至主軸電機的三相輸入端。
接地:將變頻器的接地端子和電機的接地端子連接至地線,確保電氣安全。
主電路接線示意圖(文字描述):
復制代碼電源(380V三相)L1 ---- RL2 ---- SL3 ---- T||---- 接地端子 ---- 地線|U ---- 電機U相V ---- 電機V相W ---- 電機W相||---- 電機接地端子 ---- 地線
2. 控制電路接線
MT110變頻器的控制端子包括數字輸入(DI)、模擬量輸入(AI)和繼電器輸出(RO)等。以主軸電機控制為例:
控制電路接線示意圖(文字描述):
| PLC輸出 |
| Y0 ---- DI1(正轉啟動) |
| Y1 ---- DI2(停止) |
| COM ---- PLC公共端 |
|
|
| PLC模擬量輸出 |
| 0 - 10V ---- AI1(速度給定) |
| GND ---- GND |
|
|
| 變頻器繼電器輸出 |
| RO1A ---- X0(PLC輸入,故障檢測) |
| RO1B ---- PLC公共端 |
(四)參數設置
以主軸電機(7.5kW)的MT110變頻器為例,列出關鍵參數設置。假設MT110變頻器的參數編號與通用變頻器類似,具體設置如下:
P0.03(控制方式):設為1(矢量控制無PG),適合主軸電機的高扭矩需求。
P0.04(運行命令來源):設為1(端子控制),通過DI1/DI2控制啟停。
P0.06(頻率給定來源):設為2(AI1模擬量輸入),通過PLC的0 - 10V信號給定速度。
P1.00(電機額定功率):設為7.5(7.5kW)。
P1.01(電機額定電壓):設為380(380V)。
P1.02(電機額定頻率):設為50(50Hz)。
P1.03(電機額定轉速):設為1460(假設為4極電機,50Hz時轉速約為1460rpm)。
P2.00(加速時間):設為5(5秒),避免啟動沖擊。
P2.01(減速時間):設為5(5秒),確保平穩停止。
P5.00(DI1功能):設為1(正轉運行)。
P5.01(DI2功能):設為2(停止)。
P6.00(繼電器輸出功能):設為1(故障輸出)。
其他電機的參數設置需根據具體功能調整:
切刀電機:加速/減速時間可設為3秒,以適應快速啟停需求。
輸送帶電機:可采用V/F控制(P0.03 = 0),簡化控制邏輯。
進給電機:需高精度速度控制,可調整AI1的增益和偏置參數(如P4組參數)。
參數設置示例表格:
| 參數編號 | 描述 | 主軸電機設置 | 切刀電機設置 | 輸送帶電機設置 | 進給電機設置 |
|---|
| P0.03 | 控制方式 | 1(矢量) | 1(矢量) | 0(V/F) | 1(矢量) |
| P0.04 | 運行命令來源 | 1(端子) | 1(端子) | 1(端子) | 1(端子) |
| P0.06 | 頻率給定來源 | 2(AI1) | 2(AI1) | 2(AI1) | 2(AI1) |
| P1.00 | 電機額定功率(kW) | 7.5 | 5.5 | 1.5 | 1.1 |
| P2.00 | 加速時間(秒) | 5 | 3 | 2 | 2 |
| P2.01 | 減速時間(秒) | 5 | 3 | 2 | 2 |

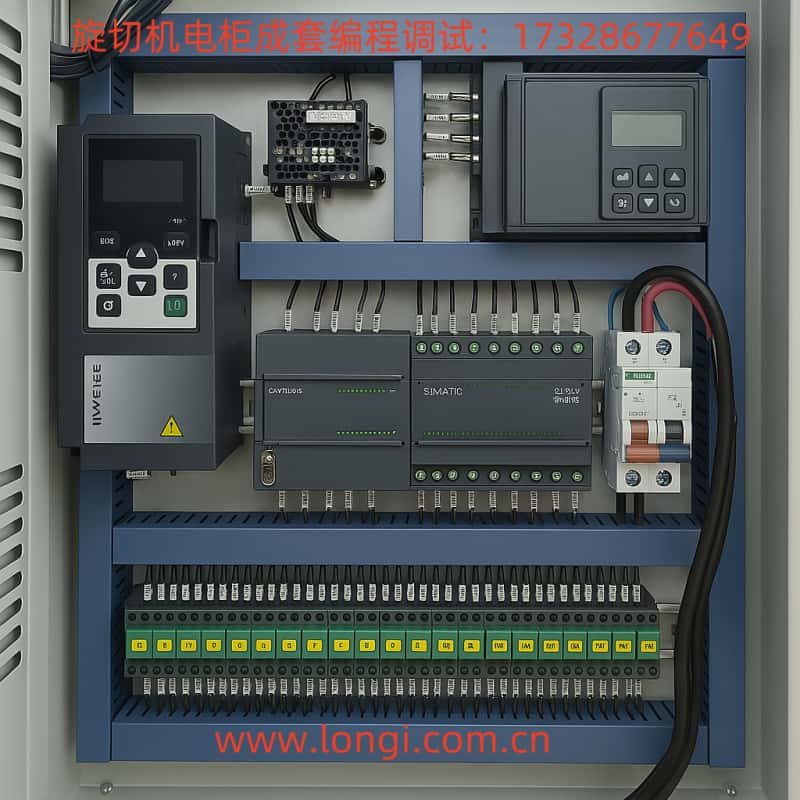

(五)PLC和觸摸屏選配及應用
1. 選型
為實現旋切機的自動化控制,需配備PLC和觸摸屏:
2. PLC程序設計
PLC負責協調各電機的工作,主要功能包括:
啟停控制:通過PLC輸出點(如Y0、Y1)控制各變頻器的DI1/DI2,實現電機的啟停。
速度調節:通過PLC的模擬量輸出模塊(0 - 10V)控制變頻器的AI1,動態調整各電機速度。
同步控制:通過程序計算主軸電機與切刀電機的速度比例,確保切削厚度一致。
故障檢測:通過變頻器的繼電器輸出(RO1A/RO1B)將故障信號反饋至PLC輸入點(如X0),觸發報警。
PLC控制示意圖(文字描述):
| PLC |
| Y0 ---- 主軸變頻器DI1(啟動) |
| Y1 ---- 主軸變頻器DI2(停止) |
| AO0 ---- 主軸變頻器AI1(速度給定) |
| X0 ---- 主軸變頻器RO1A(故障輸入) |
|
|
| Y2 ---- 切刀變頻器DI1(啟動) |
| Y3 ---- 切刀變頻器DI2(停止) |
| AO1 ---- 切刀變頻器AI1(速度給定) |
| X1 ---- 切刀變頻器RO1A(故障輸入) |
|
|
| 觸摸屏 ---- PLC(通過Profinet通信) |
PLC程序偽代碼示例:
| VAR |
| Start_Main : BOOL; // 主軸電機啟動信號 |
| Stop_Main : BOOL; // 主軸電機停止信號 |
| Speed_Main : REAL; // 主軸電機速度(0 - 10V) |
| Start_Feed : BOOL; // 進給電機啟動信號 |
| Stop_Feed : BOOL; // 進給電機停止信號 |
| Speed_Feed : REAL; // 進給電機速度(0 - 10V) |
| Start_Conveyor : BOOL; // 輸送帶電機啟動信號 |
| Stop_Conveyor : BOOL; // 輸送帶電機停止信號 |
| Speed_Conveyor : REAL; // 輸送帶電機速度(0 - 10V) |
| END_VAR |
|
|
| // 主軸電機控制 |
| IF Start_Main AND NOT Stop_Main THEN |
| Inverter_Main.CommandWord := 16#83; // 運行正轉 |
| Inverter_Main.FrequencyReference := Speed_Main * 5; // 0 - 10V對應0 - 50Hz |
| ELSE IF Stop_Main THEN |
| Inverter_Main.CommandWord := 16#80; // 停止 |
| END_IF |
|
|
| // 進給電機控制 |
| IF Main_Spindle_At_Speed AND Start_Feed AND NOT Stop_Feed THEN |
| Inverter_Feed.CommandWord := 16#83; |
| Inverter_Feed.FrequencyReference := Speed_Feed * 5; |
| ELSE IF Stop_Feed THEN |
| Inverter_Feed.CommandWord := 16#80; |
| END_IF |
|
|
| // 輸送帶電機控制 |
| IF Cutting_In_Progress AND Start_Conveyor AND NOT Stop_Conveyor THEN |
| Inverter_Conveyor.CommandWord := 16#83; |
| Inverter_Conveyor.FrequencyReference := Speed_Conveyor * 5; |
| ELSE IF Stop_Conveyor THEN |
| Inverter_Conveyor.CommandWord := 16#80; |
| END_IF |
3. 觸摸屏界面設計
觸摸屏用于參數設置和運行狀態監控,主要界面包括:
主界面:顯示各電機的運行狀態(運行/停止)、當前速度(Hz)、故障狀態。
參數設置界面:設置各電機的目標速度(通過PLC的AO輸出)、單板厚度(通過進給電機速度調節)。
報警界面:顯示變頻器故障信息(如過載、過熱),并提供復位按鈕。
(六)安全事項
為確保設備的安全運行,需注意以下事項:
電氣安全:確保變頻器和電機的接地可靠,避免漏電風險。
操作安全:在觸摸屏上設置急停按鈕,通過PLC控制所有變頻器同時停止。
過載保護:在變頻器參數中設置過載保護功能(如P9組參數),防止電機過熱。
維護安全:定期檢查變頻器的散熱風扇和接線端子,確保長期運行的穩定性。

四、總結
通過以上方案,默貝克MT110變頻器能夠全面滿足旋切機的控制需求:
該方案的優勢在于其模塊化設計和靈活性,用戶可根據實際需求調整電機功率、變頻器型號和控制參數。同時,通過PLC和觸摸屏的集成,旋切機能夠實現更高的自動化水平,顯著提升生產效率和產品質量。
