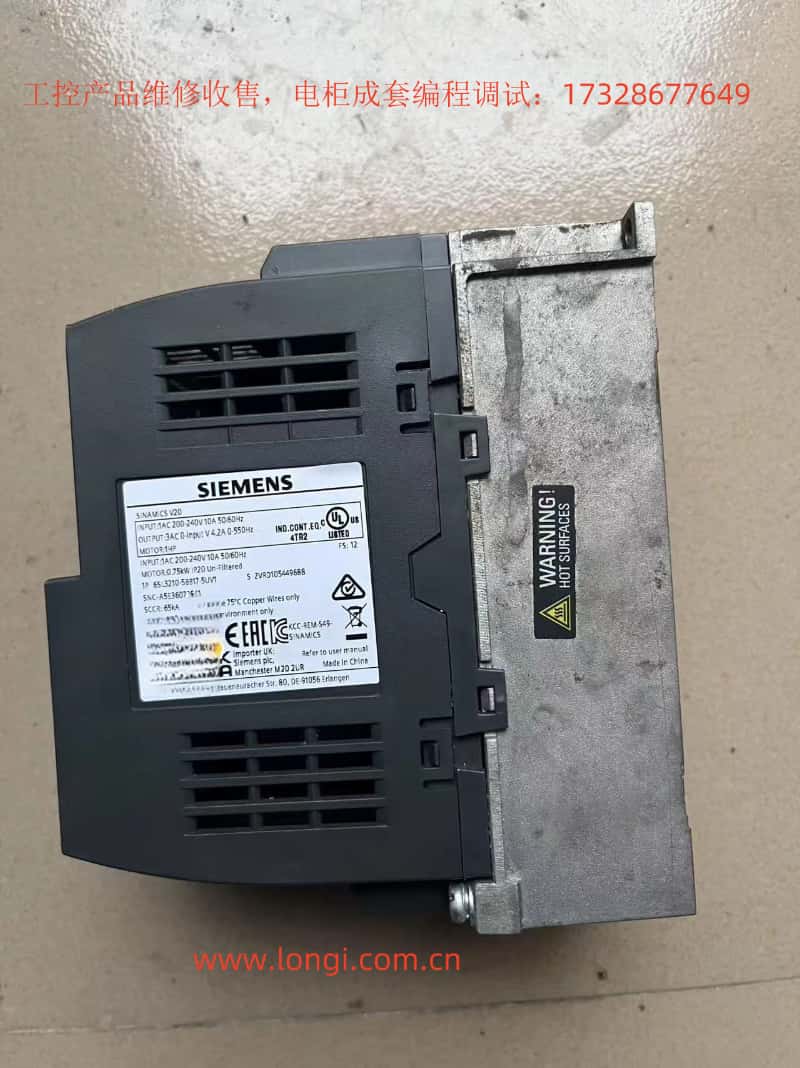

操作面板功能解析
西門子V20變頻器的操作面板（BOP）是用戶與設備交互的核心界面，集成多項關鍵功能。通過面板可實時監控運行頻率、輸出電流、直流母線電壓等核心參數，這些數據通過高亮度LED顯示屏分兩行呈現，確保在1.5米距離內清晰可讀。面板采用薄膜按鍵設計，包含六大功能鍵：
OFF1停車鍵：單次按壓觸發斜坡停車功能，電機按預設減速時間（P1121）逐步降頻至停止。
啟動/反轉鍵：在手動模式下實現電機啟?？刂疲L按2秒可切換正反轉方向。
多功能鍵（M）：承擔菜單導航、參數編輯確認、顯示畫面切換等多重職能，配合OK鍵可實現快速參數查找。
OK鍵：具備模式切換、參數值快速確認、位編輯啟動等功能，長按3秒可進入密碼驗證界面。
方向鍵：支持菜單層級遍歷、參數數值增減、速度給定值微調等操作，在故障狀態下可滾動查看歷史報警記錄。
故障復位鍵：集成于OK鍵功能中，通過組合操作實現故障記憶清除。
面板采用三級菜單架構，主菜單包含運行狀態、參數列表、故障記錄、系統設置四大模塊。在參數編輯模式下，通過方向鍵可逐位修改數值，配合OK鍵實現快速保存。特別值得關注的是，BOP支持離線參數備份功能，通過專用接口可導出當前配置至存儲卡。
參數初始化與安全設置
參數初始化流程
快速調試（Quick Commissioning）功能可實現參數重置與基礎配置：
進入P0010=1調試模式
配置電機參數（P0304-P0311）
選擇連接宏Cn001（端子控制）或Cn002（通訊控制）
設置應用宏（如P1300=20用于風機泵類負載）
執行P3900=1完成計算
該過程自動配置斜坡函數、過載保護等20余項核心參數，調試時間較傳統方法縮短60%。
安全訪問控制
V20變頻器采用分級權限管理體系：
外部控制實現方案
正反轉端子控制
采用數字量輸入端子（DI1-DI4）實現方向控制：
接線配置：將DI1接正轉命令（24VDC），DI2接反轉命令
參數設置：
電位器調速實現
通過模擬量輸入端子（AI1）實現無級調速：
接線要求：外接10kΩ線性電位器，中間抽頭接AI1（10V電源由變頻器提供）
參數配置：
故障診斷與處理
典型故障代碼解析
| 故障代碼 | 故障描述 | 可能原因 | 解決方案 |
|---|
| F1 | 過電流 | 電機電纜短路、加速時間過短 | 檢查絕緣、延長P1120加速時間 |
| F3 | 欠電壓 | 輸入電源波動、制動電阻短路 | 確認電源質量、檢查R0001電阻狀態 |
| F4 | 變頻器過熱 | 通風不良、脈沖頻率過高 | 清理風道、降低P1800載波頻率 |
| F12 | 溫度傳感器斷線 | 溫度檢測回路開路 | 檢查T1/T2端子連接 |
| F54 | 電機I2t過熱保護 | 長期過載運行 | 降低負載、調整P610熱時間常數 |
| F79 | 電機堵轉 | 機械卡死、負載突變 | 檢查傳動機構、優化P1237堵轉檢測時間 |
系統化故障處理流程
故障確認：通過BOP面板查看當前故障代碼及發生時間戳
參數保護：執行P0971=1參數備份，防止故障處理中數據丟失
根源分析：
恢復運行：
維護與優化建議
預防性維護：
每運行2000小時檢查冷卻風扇積塵情況
每季度校驗電位器線性度（誤差應＜2%）
每年進行絕緣電阻測試（≥1MΩ@500VDC）
能效優化：
通訊擴展：
本文所述內容基于V20系列最新固件版本（V4.7.16），實際操作時應以當前設備固件版本對應的手冊為準。建議重要參數修改前執行P0971=1參數備份，并通過P0970=2實現參數版本管理。對于復雜應用場景，推薦使用STARTER調試工具進行離線編程與在線監控。
