一、前言

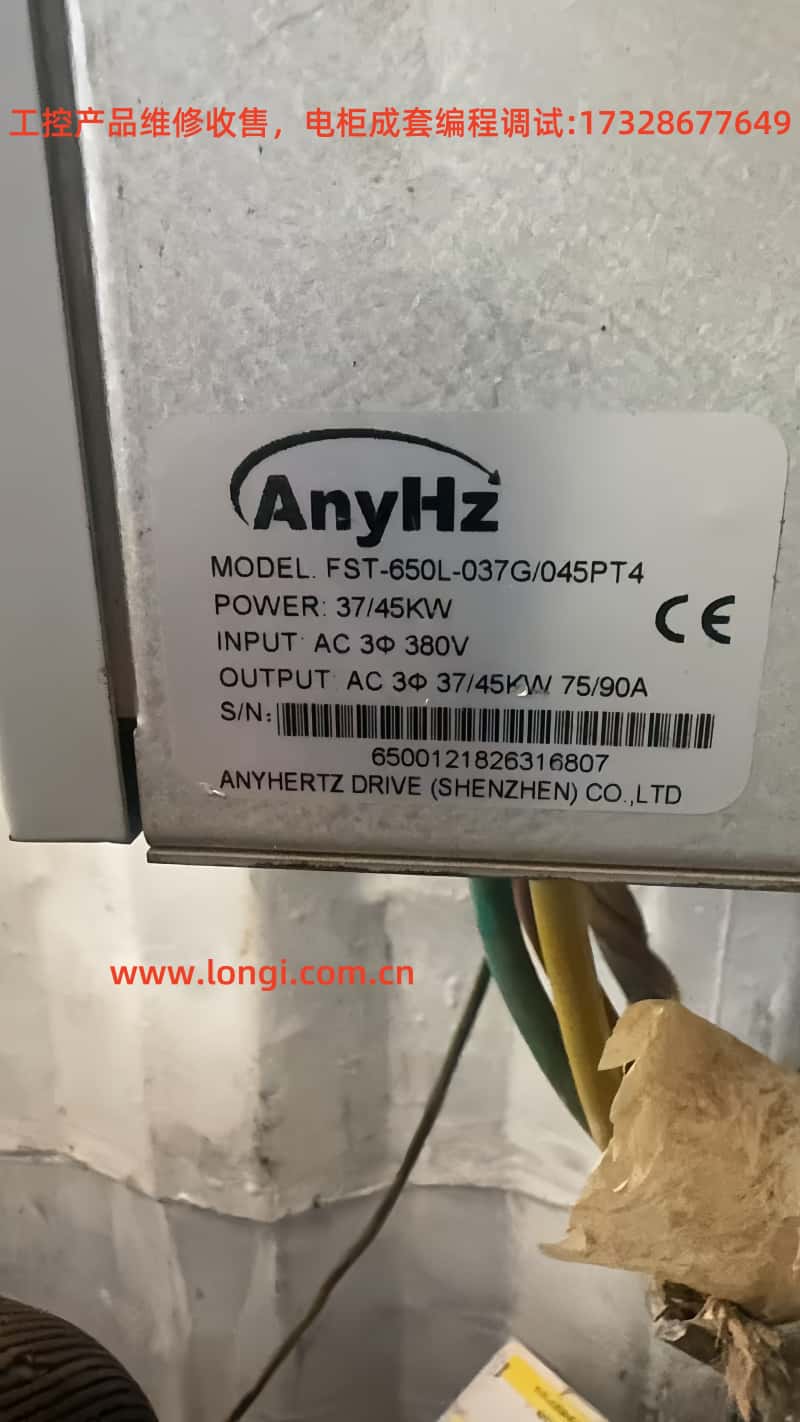

在工業生產現場，變頻器作為電機控制的核心設備，其故障直接影響整套設備運行效率與可靠性。AnyHz（佛斯特）FST-650系列變頻器在國內使用廣泛，其中“Err13”作為高頻報警之一，提示輸出缺相。本文將圍繞“Err13輸出缺相”展開全面剖析，從原理、成因、檢測方法、排障流程及預防措施五個方面深入探討。
二、Err13故障含義解析

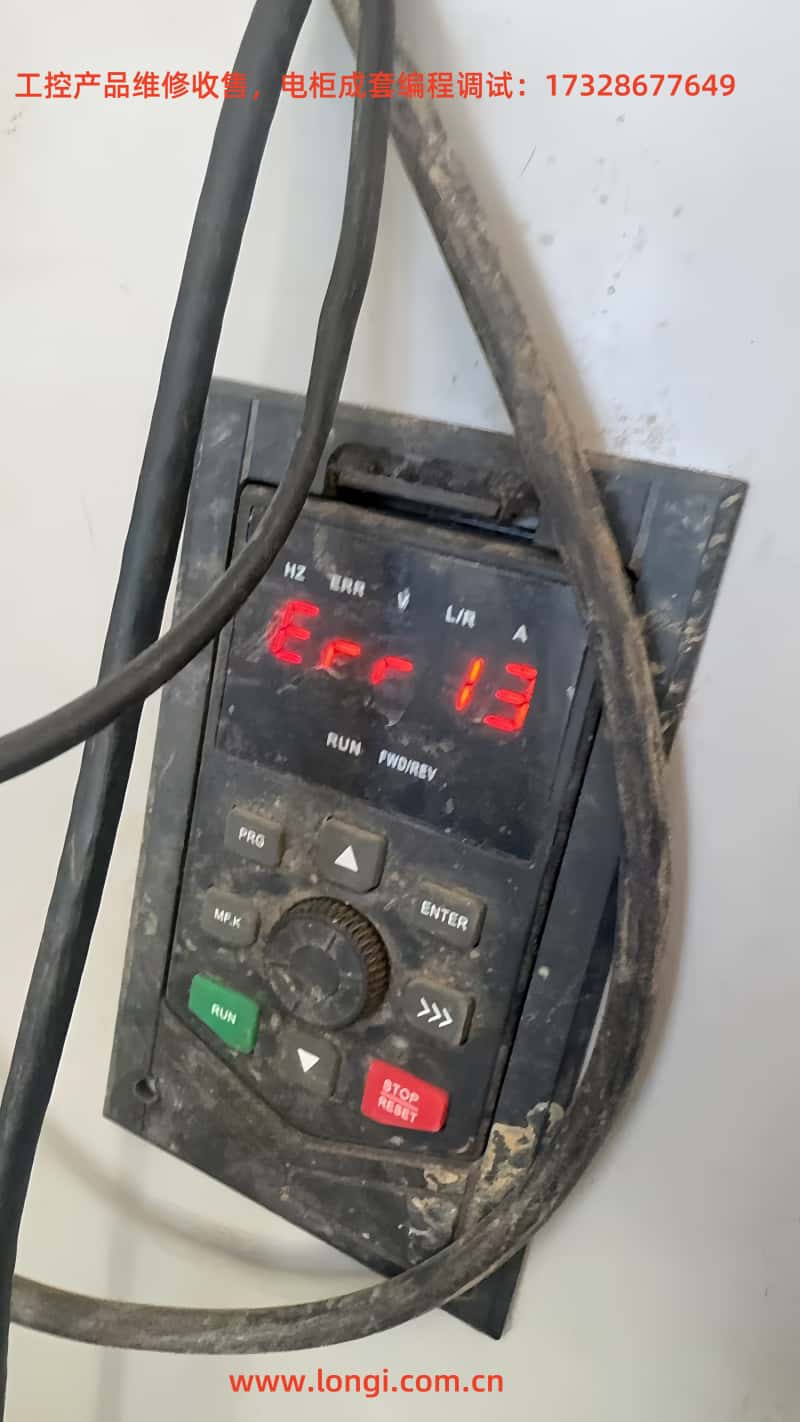

根據官方說明書與實際面板報錯，Err13 的定義如下：
故障代碼：Err13
故障描述：Power output phase loss（輸出缺相）
輸出缺相是指變頻器在正常運行時，其輸出至三相電機的U、V、W三相電流中有一相出現異常（如斷路、接觸不良、電流為零等），導致保護機制動作，從而觸發Err13錯誤。
三、Err13的常見原因分析
1. 電機端接線松動或虛接
由于環境振動、端子螺絲未緊固或老化腐蝕，導致輸出三相中某一相接觸不良，電流檢測異常。
2. 輸出電纜故障
電纜老化、鼠害、絕緣擊穿等問題，造成U/V/W任一相線路斷路或短路。
3. 電機繞組斷線
電機內部某相繞組燒毀或斷開，變頻器檢測不到該相電流。
4. 變頻器輸出模塊損壞
FST-650內部IGBT模塊或電流檢測電路損壞，導致輸出缺失或錯誤檢測。
5. 過載導致熔斷器燒毀（若使用外部輸出保險）
某些系統會在U/V/W三相輸出中加裝保險絲，如果某一路熔斷，變頻器也會報Err13。
四、現場檢測與排查流程
第一步：確認是否為假報警
第二步：檢查輸出電纜
檢查輸出端子U/V/W是否擰緊，有無燒蝕痕跡。
仔細檢查電纜是否有中段損傷、鼠咬、折斷。
第三步：檢測電機
第四步：檢測變頻器本體
五、參數設置與保護邏輯說明
FST-650通過輸出電流檢測與內部軟件判斷缺相，相關參數配置可能影響Err13的誤報或延時：
| 參數編號 | 名稱 | 建議設置值 | 說明 |
|---|
| F9.10 | 缺相檢測使能 | 1 | 啟用缺相檢測 |
| F9.11 | 缺相響應時間 | 0.2~2.0 秒 | 設置故障判定延時 |
| F2.10 | 電流上限限制 | ≥110% | 避免誤觸過流保護干擾缺相判斷 |
| F0.17 / F0.18 | 加減速時間 | 適當增加 | 避免大電流導致誤判缺相 |
六、解決方案與建議
1. 緊固所有U/V/W輸出端子
使用螺絲刀檢查輸出端所有接線，確保沒有松動或接觸不良。
2. 更換或更測輸出電纜
可采用跨接線方式臨時替代單根電纜，判斷是否線路故障。
3. 更換電機測試
如果懷疑電機繞組損壞，先用相同規格正常電機驗證。
4. 檢查變頻器輸出回路
建議使用專業維修人員拆機檢測模塊級別，檢查IGBT和電流互感器。
七、預防措施與日常維護
定期緊固接線端子，特別是在高振動設備中（如壓縮機）。
每季度檢測輸出電纜絕緣與電阻值，防鼠咬、防潮。
加裝輸出缺相指示燈或報警繼電器，提前發現潛在問題。
保持變頻器清潔通風良好，防止灰塵腐蝕端子。
對于關鍵設備，可采用“電機+編碼器+輸出檢測”三重冗余結構增強穩定性。
八、結語
AnyHz FST-650系列變頻器Err13“輸出缺相”是一個較為常見但不可忽視的問題。它既可能是外部負載問題引發，也可能源于內部模塊損壞。掌握全面排查邏輯，配合科學參數配置和定期維護，可以大大降低停機風險，提高系統穩定性。若問題復雜無法排除，建議及時聯系原廠或?qū)I(yè)技術人員進行深度檢測。
