問題描述： 一臺 Zoller smartCheck 450 全自動對刀儀（刀具測量機）在測量過程中出現 C軸無法旋轉 以及 程序錯誤 報警。用戶確認設備近期未進行軟件更新、無電路改動或保養操作，斷電重啟后故障依舊存在。下面將從電氣控制故障、編碼器/電機問題、軟件配置錯誤、傳感器異常、限位或急停信號等方面，對可能原因進行全面分析，并提供相應的排查步驟和解決建議。
1. 電控柜連接與 ZUB 驅動器檢查

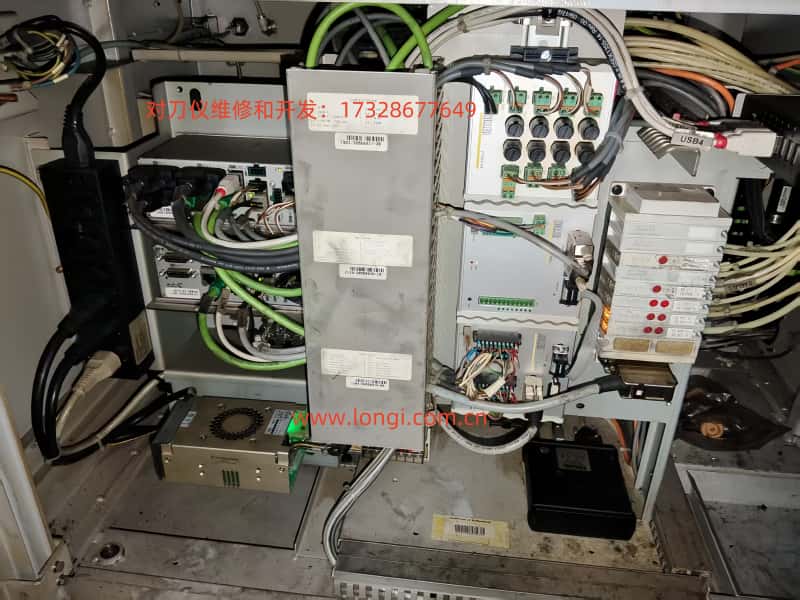

可能原因： C軸驅動信號未正常傳遞，常見于驅動器接線松動或電源故障。Zoller smartCheck 系列通常采用 ZUB 多軸運動控制/驅動模塊控制 X/Z/C 三軸。電控柜照片顯示有一塊標有 “zub” 字樣的驅動器板卡，連接有粗線纜 MC1、MC2 等（推測分別為電機動力線和編碼器/反饋線）。如果這些連接松動、接觸不良或斷線，會導致C軸電機接收不到驅動力矩或反饋信號，使C軸無法轉動。
檢查要點：

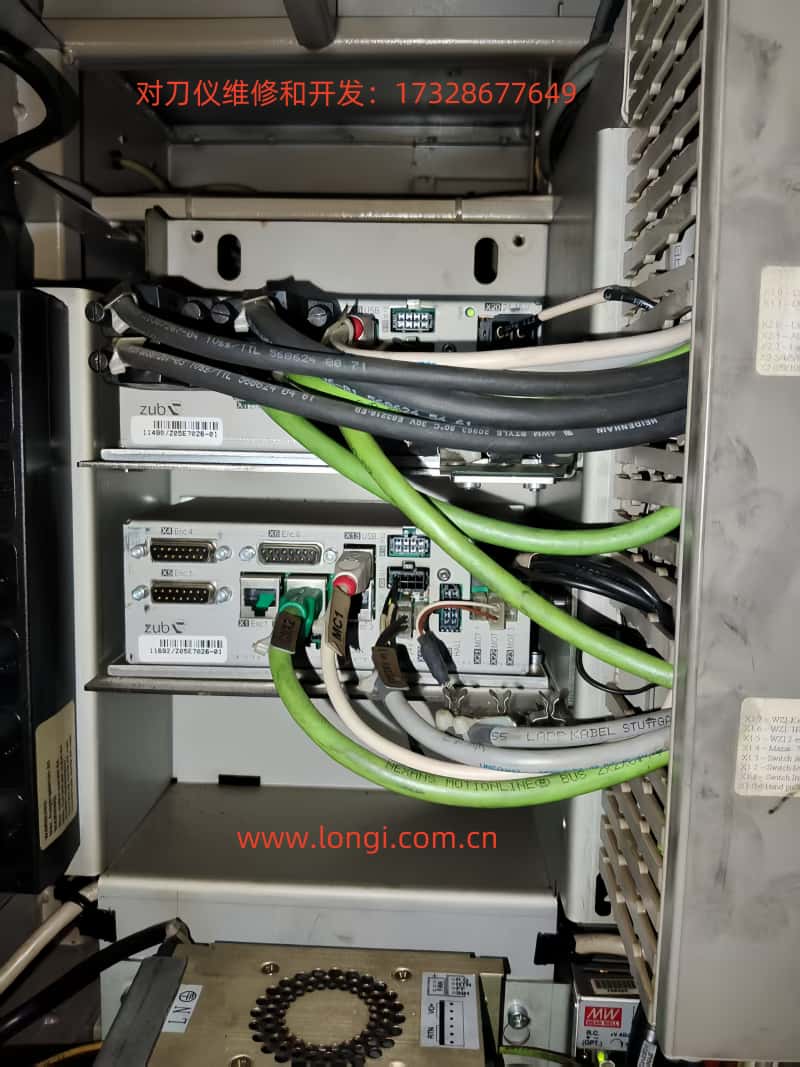

驅動器連接：首先斷電，打開電控柜，檢查 ZUB 驅動器上與 C軸相關的所有接插件。尤其注意 MC1、MC2 電纜接口是否牢固插緊，插頭鎖緊裝置是否到位，無明顯松脫。觀察插頭和電纜是否有燒損、變色或斷裂跡象。如有必要，可斷開重新插拔以確保接觸良好。同時檢查驅動器其余接口（如編碼器接口X3、總線接口X8等）是否正常連接。
驅動器指示燈：查看 ZUB 驅動器模塊上的狀態指示燈或數碼顯示（如果有）。驅動器通常有電源指示和故障報警燈。如果C軸驅動部分故障，可能會亮紅燈或顯示錯誤代碼。記錄任何異常指示以供進一步咨詢廠家技術文檔或支持工程師。
驅動器電源：確認驅動器供電正常。測量驅動器直流母線電壓或24V控制電源是否到位（應由控制柜內開關電源供給）。檢查控制柜內是否有熔斷器或電子斷路模塊控制驅動器電源輸出。例如，柜內若安裝了 Murr 等電子保險模塊，查看對應通道指示燈是否因過載跳閘（紅燈常亮）。如有跳閘，按照模塊說明復位或更換熔絲。
地線屏蔽：確保驅動器和電機的接地線連接良好。松動的接地或屏蔽線會引入電氣噪聲，干擾編碼器信號，導致軸運行異常。
2. Zoller 控制模塊（Z1001/Z1004）狀態

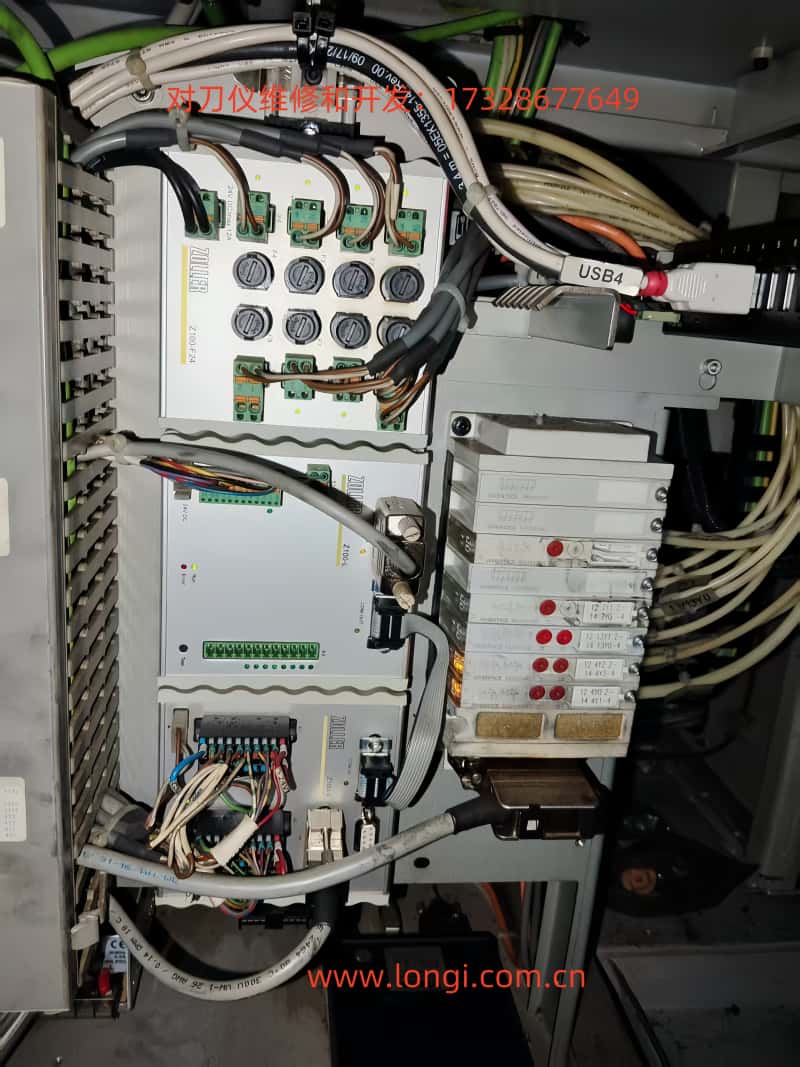

可能原因： 除了主驅動器，電控柜內還有標有 Zoller Z1001、Zoller Z1004 PZ 等控制模塊。這些模塊可能負責信號分配、I/O接口或特殊功能（如氣動控制、傳感器放大等）。如果這些模塊與C軸控制相關，其故障或接觸不良也會導致C軸無法受控。
檢查要點：
模塊指示燈：觀察 Z1001、Z1004 模塊上的LED指示燈狀態。正常情況下這些模塊應有電源指示（綠色）常亮。若存在故障，模塊可能出現紅色故障燈或閃爍代碼。特別注意C軸控制相關的模塊（如Z1004 PZ可能與旋轉軸或氣動制動有關），有無異常指示。
接線端子：用手輕壓各模塊的接線端子和插頭，檢查有無松動。Z1001/1004模塊上多排接線，如果某些與C軸控制相關的信號線（如限位傳感器、零位傳感器、制動電磁閥等）松脫，將影響C軸動作。重新緊固所有螺釘端子和插件，確保連接牢靠。
模塊功能：如有模塊說明書，可參考檢查。比如 Z1004 PZ 可能是“轉臺控制模塊”（假設PZ表示“Pr\u00fcf-Z Achse”或類似），其上或許帶有多個可調電位器或熔斷器。如果這些熔斷元件有跳開，需按要求復位或更換。同樣，Z1001 可能是主控制接口板，若其故障會影響整個控制邏輯。檢查這些模塊外觀有無燒毀或元件脫落。如懷疑模塊損壞，需聯系Zoller售后進一步診斷。
3. C軸電機與編碼器故障
可能原因： C軸本身的驅動部件出現機械或電氣故障，包括：電機損壞、編碼器信號丟失、軸抱閘未釋放 等。這會直接造成軸無法轉動，并在程序執行中引發錯誤。
電機故障：C軸電機若線圈燒毀、繞組短路或軸承卡死，會導致不轉。此時驅動器通常會報軸驅動故障或短路過載等報警。檢查電機本體是否有過熱變色或異味。手動輕轉主軸（在確保安全、解除抱閘的情況下）感受有無過大阻力或卡滯。如果電機損壞嚴重，需要維修或更換。

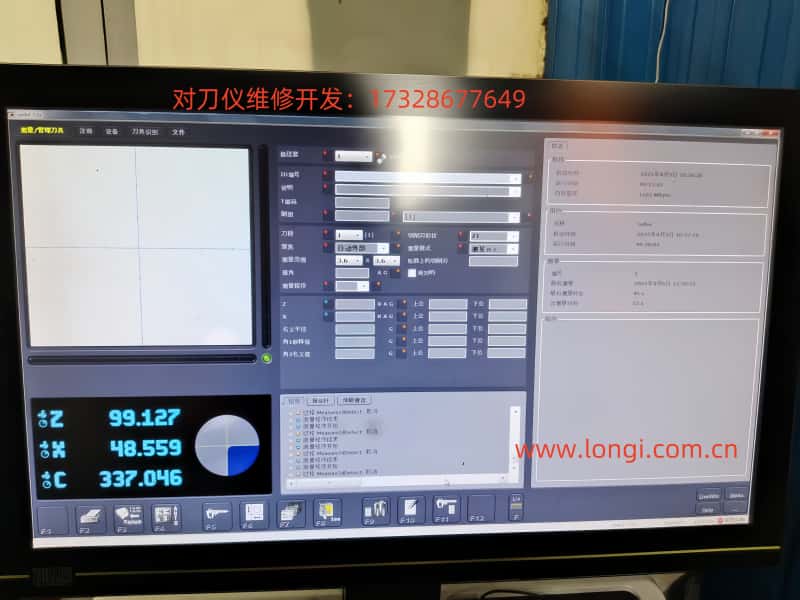

編碼器信號中斷：C軸需要編碼器提供角度反饋。若編碼器損壞或其信號線中斷，驅動器將無法檢測位置，通常會報位置誤差過大或編碼器故障報警，導致軸被停機保護。驗證方法：觀察Xpilot軟件界面上C軸角度讀數是否變化。如在斷電狀態下輕微轉動C軸（確保抱閘釋放情況下）再上電，看軟件角度值是否有變化；或者在不觸發程序的情況下，用軟件手動讀數。如果讀數恒定不變或跳變異常，可能是編碼器無反饋。此時檢查編碼器連接（通常通過MC2電纜）是否松脫。必要時用萬用表測試編碼器供電電壓，或使用示波器檢查編碼器信號質量（這需要專業人員介入）。
軸承抱閘未釋放：許多測量機的C軸帶有電磁或氣動制動器，用于鎖緊主軸防止轉動（提高測量精度）。在需要旋轉時，控制器應解鎖抱閘。如果抱閘卡死或未收到解鎖指令，電機將被機械抱死導致無法旋轉。例如，有經驗的技術人員指出，應檢查該軸是否有制動裝置并確認在驅動時已松開抱閘。**排查措施：**聽取C軸在嘗試旋轉時是否有制動器動作的聲音（電磁制動通常“嗒”一聲，氣動制動會有氣流聲）。檢查控制抱閘的電磁閥或繼電器是否工作（對應的Z1001/1004模塊可能驅動抱閘信號）。同時確認氣壓：該機型銘牌標明需6-8 bar氣源，如果氣壓不足或空氣回路堵塞，氣動抱閘無法釋放。查看氣壓表讀數是否正常，相關氣管有無漏氣折損。對于電磁抱閘，可在軸使能狀態下測量其供電端子應有約24V電壓供給；無電壓則說明控制信號未輸出，應檢查控制回路。
機械卡滯：排除以上電氣問題后，不排除C軸傳動機構機械卡死（如齒輪卡住、夾緊機構未完全松開等）。可在關閉電源、確保安全的前提下，手動盤車C軸檢查順暢度。如果明顯轉不動且排除了抱閘影響，需檢視主軸傳動機構，有無異物堵塞或損壞。
4. 軟件配置與程序邏輯檢查
可能原因： 軟件設置錯誤或邏輯沖突也可能導致C軸不轉和程序錯誤。例如 Xpilot（Pilot 3.0）軟件中的軸參數配置不當、程序流程邏輯存在問題等。雖然用戶表示未做過軟件更新，但仍需考慮以下情況：
軸參數配置：進入 Zoller Pilot 軟件的機器配置菜單，核對 C軸 是否被正確識別和激活。例如檢查C軸的行程范圍、零點位置、是否啟用CNC控制等參數。有無可能配置文件損壞或參數丟失導致C軸未被控制（例如內部控制器軸卡參數異常）。若發現配置不符，應恢復正確參數（參考出廠備份或聯系廠家獲取）。特別注意零點/參考點設置：某些設備要求開機先回零（Reference），若軟件未執行回零就嘗試旋轉，可能報錯。確保按照正確流程先初始化各軸參考點。
程序邏輯錯誤：回顧出錯的測量程序（Sequence）。在Xpilot界面底部日志中查找錯誤提示。如果程序在調用C軸運動的步驟報錯，可能是邏輯條件不滿足。例如可能軟件檢測到某安全條件不滿足（如刀具未夾緊、超出測量范圍等）而跳過或中止C軸旋轉。驗證刀具是否正確夾緊以及軟件中刀具參數（如刀長、直徑）是否在允許范圍，防止程序因為保護機制停止。也可以嘗試使用手動控制方式旋轉C軸：在Pilot軟件中是否提供手動JOG或特定功能使C軸轉動？如果手動也無法轉，基本可斷定是硬件/安全鎖定問題；若手動可動而程序中不動，則可能程序邏輯有誤。此時可考慮重新錄制測量序列或檢查腳本中的C軸命令。
軟件故障復位：如果懷疑軟件狀態異常（例如緩存錯誤導致邏輯混亂），嘗試重新初始化軟件。關閉Xpilot程序并關閉控制工控機電源，等待片刻重新啟動，讓控制系統重新上電初始化。如果軟件有提供系統診斷或復位選項（如Pilot軟件可能帶有診斷工具），運行以檢測配置錯誤。必要時，可考慮備份好數據后重裝或升級軟件至穩定版本，修復潛在的程序BUG。
內部控制器參數：部分Zoller設備的運動控制可能基于第三方數控系統（例如某些案例提到Syntec新代控制系統出現軸板參數錯誤導致IO失效）。雖用戶未更改過參數，但不排除電池掉電或其他原因使控制器參數紊亂。如果懷疑此情況，應由有權限的工程師進入控制器調試界面，校驗各軸參數，尤其是C軸的驅動配置、反饋配置是否正確。
5. 傳感器狀態與安全回路檢查
可能原因： 安全保護和位置傳感器的異常也會導致C軸被鎖定不動，常見包括限位開關誤報警、急停回路未復位、以及其他安全聯鎖（如防護門、刀具夾緊傳感器）動作。
限位開關/參考點傳感器：確認C軸的限位或零位傳感器狀態。部分對刀儀旋轉臺可能有零位傳感器或有限旋轉范圍的限位開關。如果這些傳感器故障（例如常閉型開關線路斷開則系統認為在超限位置），控制系統會禁止軸繼續運動。通過Pilot軟件的診斷界面查看各輸入信號狀態：C軸限位是否被觸發（應為正常未觸發狀態）。必要時，用萬用表測量相關傳感器的通斷，或輕撥傳感器觸發板看軟件中狀態是否變化，以判斷傳感器是否卡死或信號線斷路。如發現傳感器損壞或錯位，需要調整或更換后復位報警。
急停電路：確認急停按鈕完全松開復位，急停回路中的安全繼電器已吸合。Zoller設備通常有安全回路控制驅動器使能，如果急停電路未閉合，所有軸都會被停驅動。檢查控制柜內安全繼電器（如Pilz或安全PLC模塊）指示燈是否正常（通常綠色表示閉合，紅色表示斷開）。若安全回路異常，可能需要檢查所有串聯的急停和安全門開關是否都關閉。此外，檢查主軸箱防護門/蓋（如果設備有防護罩）是否關好，對應的安全開關已閉合。
刀具夾緊傳感器：確保刀具夾緊狀態傳感器正常工作。測量過程中C軸旋轉通常要求刀具已夾緊到位，否則出于安全考慮可能禁止旋轉。若夾緊傳感器失靈誤報未夾緊，軟件可能報錯中止C軸運動。可以手動操作夾緊/松開，看軟件狀態指示是否對應變化。如果傳感器或其連接不良，需修復后使軟件檢測到刀具已夾緊信號，然后重新嘗試測量程序。
其他相關傳感器：如設備帶有溫度、氣壓等監測，也確認無報警（低氣壓可能已在前述抱閘部分檢查）。總之，要排除任何使控制系統進入保護模式的傳感器信號。
6. 建議的排查步驟和恢復措施
針對以上可能原因，推薦采取如下系統化的診斷步驟，逐一排除故障并嘗試恢復C軸功能：
記錄錯誤信息：當故障出現時，記錄Pilot軟件界面彈出的錯誤對話框內容或錯誤代碼，以及控制柜內驅動器/模塊上顯示的故障指示。這有助于有針對性地排查（例如是否提示驅動故障、超程、未參考點等）。
初步復位嘗試：按下機器的復位/復原按鈕（如果有）或在軟件中執行復位命令。確保急停按鈕已松開，然后在Pilot軟件中清除報警。嘗試重新參考回零各軸（尤其C軸）看看能否完成。如果復位后短暫恢復又故障，繼續下面步驟。
檢查安全狀態：確保所有安全條件滿足：急停未按下，防護門關閉，氣壓正常（指示在規定范圍），刀具已正確夾緊。若有任何一項不滿足，先解決（如松開急停，建立氣源等）再測試。
斷電檢查接線：關閉設備總電源并確保斷電鎖定。打開電控柜，重點檢查C軸相關的接線和元件：
握緊并輕輕晃動 ZUB 驅動器上的 MC1、MC2 電纜接頭，確認無松脫。取下檢查插針無燒毀變形后重新插牢。
查看 Z1001、Z1004 模塊上所有插頭端子是否插緊，特別是標注C軸或主軸制動/傳感的線路。必要時重新插拔或緊固螺絲。
檢查控制柜內各電源模塊、保險及繼電器：24V開關電源輸出是否正常（用萬用表測量應為24V左右）；電子保險模塊對應通道無紅燈報警；安全繼電器指示正常。
快速目視所有接線有無脫落、斷股，尤其運動部件拖鏈處的電纜（如C軸電機線）是否磨損斷裂。
供電與驅動自檢：上電前手動旋下ZUB驅動器等設備的急停/使能開關（若有），上電后觀察：
測試單軸運動：在確保X、Z軸安全的情況下，嘗試手動操作C軸。如果Pilot軟件提供JOG或點動功能，給C軸一個低速旋轉指令：
深入硬件診斷：使用工具進一步檢查電機和編碼器：
測量電機繞組：斷電后，用萬用表歐姆檔測C軸電機三相繞組電阻是否平衡且非開路，對地絕緣良好。若異常（如開路或對地短路），則電機損壞，需要更換。
檢查編碼器反饋：在有條件情況下，用示波器或編碼器測試儀檢查C軸編碼器信號質量。如果沒有此條件，可在驅動器診斷界面讀取編碼器計數是否變化。任何編碼器反饋異常都需更換編碼器或修復連接故障。
檢查抱閘控制：如果是電磁制動，通電使能C軸時，用萬用表直流檔測量抱閘線圈兩端電壓：應在釋放時有約24V、上電未使能或急停時為0V。如果始終0V，說明控制信號未輸出（問題在控制電路）；如果有24V而軸仍鎖死，說明制動器機械卡死或未實際松開（問題在執行機構），需檢修或更換制動器。若為氣動制動，則在使能軸前后觀察氣閥動作和氣壓變化：無動作則電磁閥未得電，可測其線圈；有動作但壓力不足則檢查氣路。
交換法（僅在有專業知識時嘗試）：將可疑部件與其他軸對調測試。例如如硬件許可且接口兼容，可將C軸電機接到X軸驅動器輸出，看故障是否隨電機移動，以判斷是驅動還是電機問題。此步驟高風險，建議在廠家工程師指導下進行。
軟件層面處理：若硬件測不出明顯問題，考慮軟件層面：
重新配置/恢復默認：備份當前Pilot軟件配置文件，然后將C軸相關參數恢復到出廠或上一版正確配置（若有備份文件或廠家提供默認配置說明）。
升級或重裝：如果軟件版本較舊或存在已知Bug，可聯系Zoller獲取更新包。升級Pilot軟件（如從3.0a升級到3.0最新補丁或4.0版本）有時能解決莫名的問題。重裝軟件前確保獲取許可或授權密鑰，并由Zoller支持遠程指導。
聯系技術支持：在軟件日志中導出錯誤報告發送廠家。Zoller設備通常可以通過遠程診斷，廠家工程師可通過pilot軟件的遠程支持功能獲取機器狀態，提供更具體的修復方案。
更換備件：通過以上步驟如確定某部件損壞（驅動器、模塊、編碼器或電機），應及時采購原廠備件更換。更換后按照設備說明進行校準（如更換編碼器需重新設定零位偏置）。
驗證恢復：每執行一個潛在修復措施后，重啟設備并驗證C軸功能：包括手動旋轉、自動測量程序都正常，無錯誤停止。最后，對本次故障原因和修復過程做好記錄，防止問題再次發生。
通過以上系統性的檢查與處理，大多數 C軸不轉 的故障原因都能被找到并解決。在排障過程中務必遵循安全規范，如需在帶電時觀察信號或調整，請由專業人員進行。如仍無法恢復，建議聯系Zoller官方售后服務以獲得更深入的技術支持。
