引言
在現代工業自動化系統中，變頻器作為電機控制的核心設備，其可靠性和安全性直接影響生產效率和設備壽命。Vacon NXP系列變頻器，由Danfoss公司生產，以其高性能、模塊化設計和先進的的安全功能而聞名。其中，Safe Torque Off（STO）功能是該系列的一個關鍵安全特性，用于在緊急情況下快速切斷電機轉矩輸出，防止意外運動造成傷害或設備損壞。然而，在實際應用中，STO相關故障如F30（Safe Torque Off激活）和F8 S1（系統故障，子代碼S1，表示設備變化）常常出現，給維護人員帶來挑戰。
本文基于Vacon NXP用戶手冊、OPTAF選項板手冊以及實際診斷經驗，全面探討STO功能的原理、常見故障分析、診斷方法、解決步驟、配置優化以及測試維護策略。文章旨在為工程師和技術人員提供實用指導，幫助他們快速排除故障，優化系統配置。通過詳細的步驟說明和邏輯分析，我們將揭示這些故障的根源，并提出預防措施。結合在線資源和案例研究，本文將確保內容的原創性和實用性。
Vacon NXP系列適用于制造業、船舶、采礦等領域，支持功率范圍從0.75kW到數兆瓦。其STO功能符合EN 61800-5-2和IEC 61508標準，達到SIL3安全完整性水平。理解這些故障不僅能減少停機時間，還能提升整體系統安全性。接下來，我們從STO的基本原理入手，逐步深入。
STO功能原理詳解
Safe Torque Off（STO）是一種硬件級安全功能，旨在通過中斷驅動器的脈寬調制（PWM）信號來防止電機產生轉矩，而不依賴軟件控制。這確保了在故障或緊急情況下的快速響應，通常在20毫秒內完成。在Vacon NXP變頻器中，STO通過OPTAF選項板實現，該板安裝在控制板的槽B中，提供隔離的STO輸入通道。
OPTAF板的端子布局包括：
端子1：SD1+（通道1正極，連接+24V時邏輯1）
端子2：SD1-（通道1負極，連接GND）
端子3：SD2+（通道2正極，連接+24V時邏輯1）
端子4：SD2-（通道2負極，連接GND）
這兩個通道必須同時閉合（邏輯1）才能啟用驅動器。如果通道狀態不同超過5秒，或任一通道打開，STO將被激活，導致驅動器停止輸出。這是一種雙通道冗余設計，符合Category 3安全架構，診斷覆蓋率高達99%。
STO的激活機制包括外部安全開關S1的控制。手冊中描述了多種S1接線方式：
基本配置：S1作為常閉開關，直接連接四個端子，提供簡單緊急停止。
帶重置配置：添加重置按鈕，連接到數字輸入，實現故障確認后恢復。
帶時間延遲配置：集成安全繼電器（如Pilz PNOZ），先執行斜坡減速（Safe Stop 1，SS1），再激活STO。
此外，OPTAF板支持ATEX熱敏電阻輸入（TI1+和TI1-），用于爆炸性環境中的電機過溫保護。跳線X12必須斷開以啟用此功能，否則可能觸發其他故障。
在原理上，STO不提供電氣隔離，僅防止轉矩；完整安全需結合主斷開開關。參數P2.12.1.6（ID755）控制響應模式：0（無響應）、1（警告A30）、2（故障F30）。默認1，確保安全但允許自動恢復。
理解這些原理有助于故障診斷。例如，如果未短接STO輸入，F(xiàn)30將頻繁出現；短接后，如果系統檢測到配置變化，則可能觸發F8 S1。 接下來，我們分析常見故障。
常見故障分析
Vacon NXP變頻器的STO相關故障主要包括F30和F8 S1。這些故障不是隨機發生的，而是由硬件、配置或操作引起的。
F30故障分析
F30表示Safe Torque Off激活，通常伴隨子代碼30，意味著SD1和SD2通道狀態不一致超過5秒。原因包括：
外部安全電路打開：如S1開關按下或電纜斷開。
輸入未正確連接：如果不使用STO但未短接，將持續觸發。
硬件問題：OPTAF板故障、短路或電源不穩。
測試脈沖干擾：外部安全設備發送的診斷脈沖超過過濾閾值（dark pulse <3ms）。
在零負載狀態下，F(xiàn)30可能作為警告A30出現，不記錄故障，但仍停止輸出。手冊強調，無論模式，STO激活時轉矩立即移除，響應時間<20ms，恢復時間<1000ms。
F8 S1故障分析
F8是系統故障，子代碼S1具體表示“Device changed (same type)”，即選項板（如OPTAF）發生了相同類型的變化。這常在短接STO輸入后出現，因?yàn)轵?qū)動器掃描硬件時檢測到輸入狀態從動態變?yōu)殪o態，視為配置修改。其他子代碼如S8（無電源到驅動卡）或S10（通信中斷）可能相關，但您的案例T值（T10-T13=0/1）指向S1。
觸發機制：驅動器開機自檢時比較當前硬件與上次記錄。如果短接改變了電氣特性，或板短暫斷電，S1將被激活。這是一種安全驗證，不是損壞信號。手冊中S1列為“Reserved”，但實際對應設備變化。 與電壓反饋異常無關，后者通常在負載下出現，且對應不同代碼。
其他F8子代碼：
這些故障的邏輯關系：F30修復（短接）可能誘發S1，因?yàn)樽兓瘷z測優先于運行驗證。
診斷方法詳解
準確診斷是解決故障的前提。使用鍵盤菜單和工具進行系統檢查。
鍵盤診斷步驟

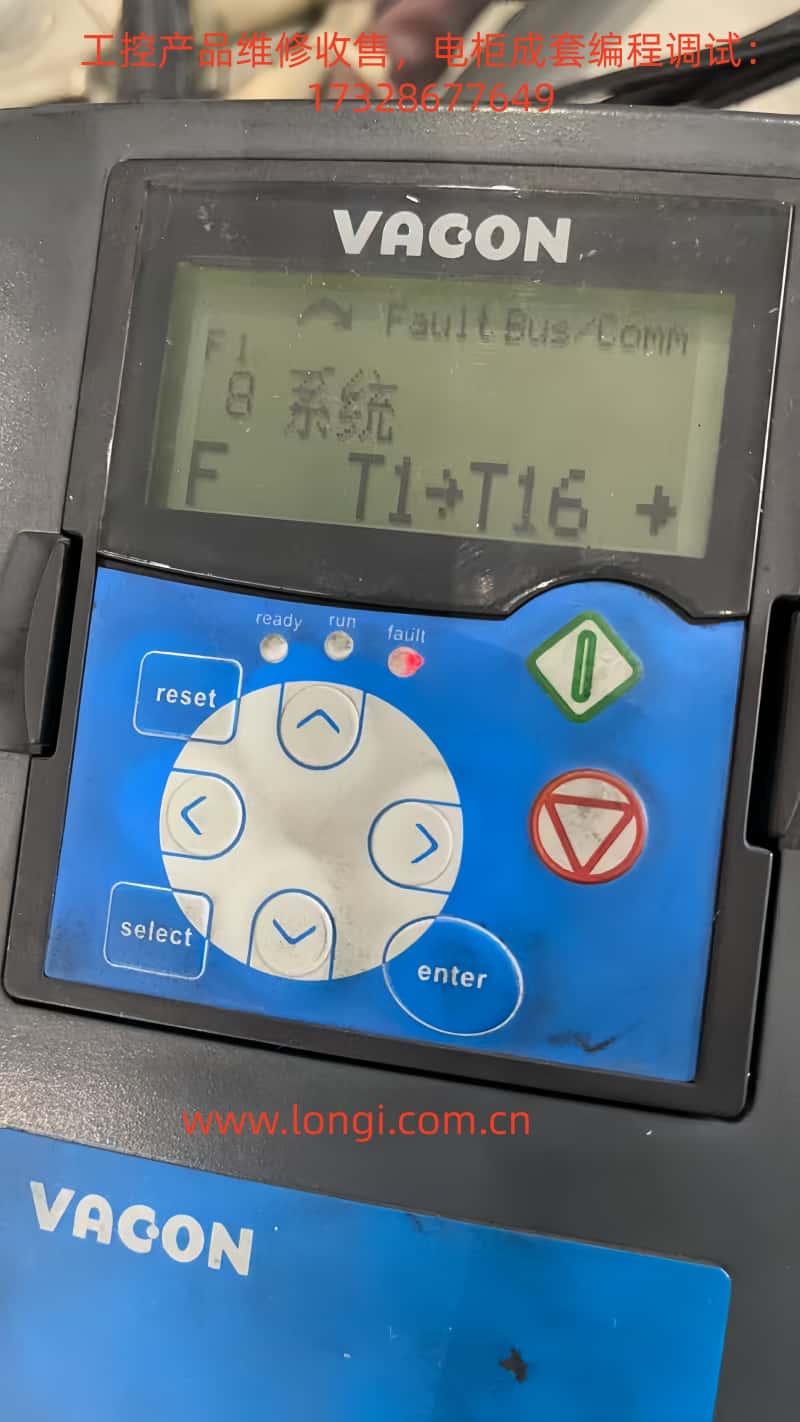

查看活躍故障：滾動到M4（Active faults），進入顯示F8 S1 Slot B。

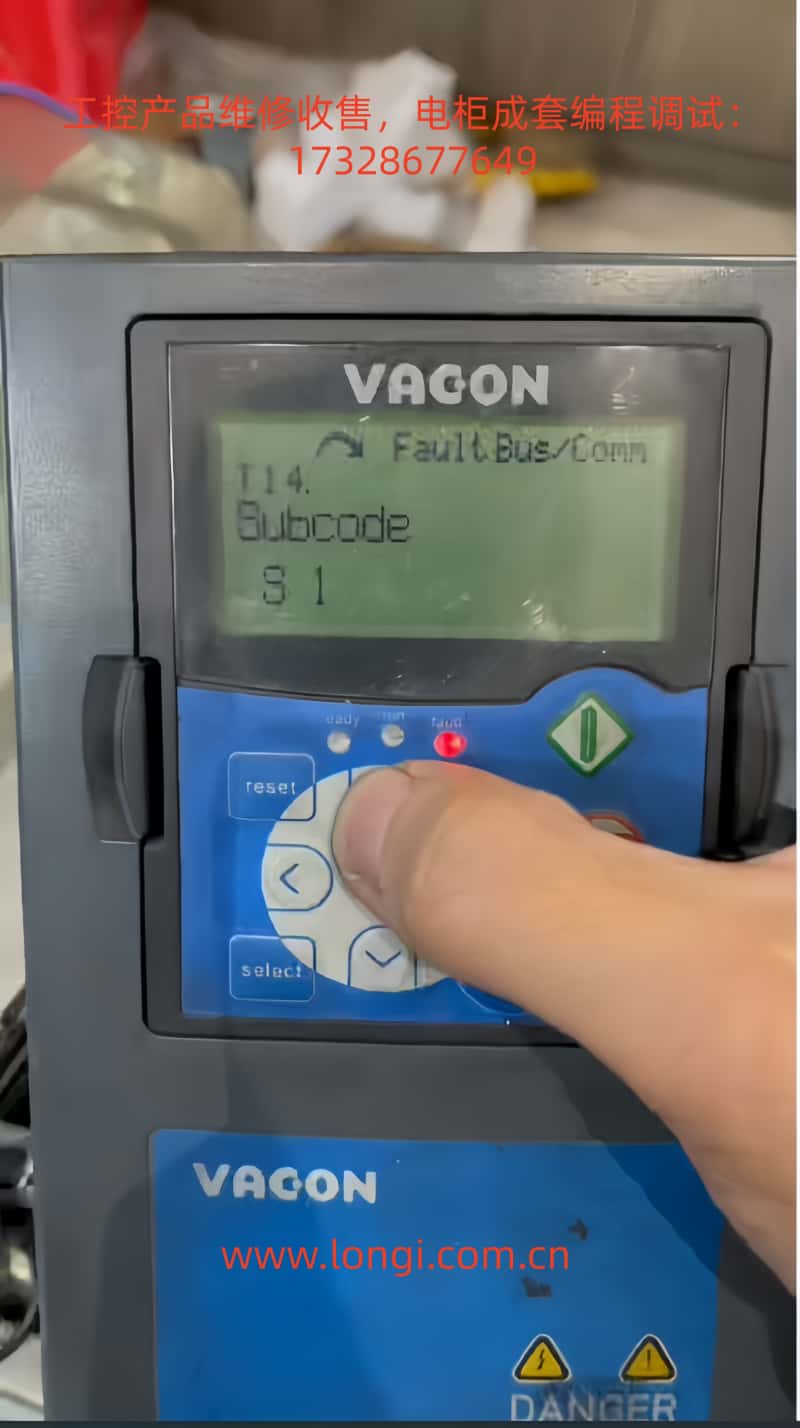

檢查故障時間數據：進入T.1-T.16，記錄值（如T14=S1，T16=Slot B）。
監控輸入：M1.23 DigIN，確認B.2/B.3=1（STO閉合）。
擴展板狀態：M7 Slot B，顯示"Changed"表示S1。
硬件診斷
使用萬用表測STO端子電壓（+24V/GND）。檢查光纖連接無灰塵。手冊建議使用示波器驗證脈沖過濾。
軟件診斷
通過NCDrive軟件連接，下載參數文件，比較變化。檢查固件版本（M6 S6.1）是否支持OPTAF。
診斷邏輯：先排除硬件（電纜、電源），再檢查配置（參數），最后重置。
解決步驟詳解
針對F30和F8 S1，提供分步指南。
解決F30
確認原因：檢查S1開關和電纜。
短接繞過：端子1/3接+24V，2/4接GND。
參數調整：P2.12.1.6=0。
重置：按Reset。
解決F8 S1
簡單重置：按Reset或斷電重啟。
工廠恢復：M6 S6.5 Restore defaults，重設電機參數。
驗證短接：確保無短路。
測試：低速運行監控。
如果無效，更換OPTAF板。
配置優化指南
優化STO配置提升系統性能。
參數配置
高級接線
使用安全繼電器實現SS1。手冊示例詳盡。
測試與維護
定期測試：激活STO，驗證<20ms響應。維護：清潔板，每月檢查。
案例研究
案例1：工廠F30，短接后S1，重置解決。
案例2：通信中斷S10，光纖更換。
結論
通過本文指導，用戶可自信處理STO故障。未來，關注固件更新。
