引言

在現代工業和商業領域，精確稱重對于確保產品質量、提高生產效率和實現公平交易至關重要。作為全球稱重解決方案的領導者，梅特勒-托利多（Mettler Toledo）的IND245電子稱重儀表（車輛衡版本）憑借其先進的技術、可靠的性能和靈活的應用場景，成為車輛稱重、物流管理和工業稱重的理想選擇。該儀表專為車輛衡設計，支持模擬和數字傳感器輸入，適用于卡車衡和貨車磅秤等場景，能夠處理從小型車輛到重型卡車的復雜稱重需求。

本指南基于《托利多ND245電子稱重儀表（車輛衡版本）技術手冊》編寫，旨在為用戶提供全面且實用的操作參考。內容涵蓋儀表的原理、特點、規格、安裝與維護、日常操作流程、參數設置以及常見故障及解決方法。通過本指南，用戶不僅能夠快速上手，還能優化儀表性能，實現長期穩定運行。無論您是初次使用還是經驗豐富的工程師，本指南都將幫助您充分發揮IND245的潛力，實現高效準確的稱重管理。

IND245設計注重用戶友好性和高可靠性，采用模塊化結構，支持多種通信接口，適用于從簡單稱重到復雜車輛配對的多種應用。手冊強調調試過程中需由專業人員參與，以避免安全隱患。本指南將嚴格遵循手冊原則，提供原創解讀和擴展解釋，幫助用戶在真實環境中靈活應用IND245。

儀表原理、特點與規格

工作原理

IND245電子稱重儀表基于精確的信號采集、處理和顯示技術工作。它連接稱重傳感器（模擬或數字類型），將機械力轉換為電信號，再通過A/D轉換器數字化，最終在LCD屏幕上顯示稱重結果。核心組件包括主板、A/D轉換模塊、微處理器和顯示鍵盤。

對于模擬傳感器，IND245支持350歐姆負載電阻的傳感器，兼容2mV/V和3mV/V的靈敏度，無需額外配置。傳感器將重量變化轉換為毫伏級電壓信號，主板提供10V激勵電壓。A/D轉換器以366Hz的采樣率進行高速數字轉換。微處理器應用數字濾波算法（如低通濾波和穩態檢測）消除噪聲，確保在6000e（驗證分度）內的準確性。

對于數字傳感器（如SLC720 POWERCELL GDD），儀表使用RS-422/485協議，支持通過300米Homerun電纜連接多達12個傳感器。數字信號直接傳輸，避免了模擬傳輸中的衰減和干擾，增強了抗干擾能力和精度穩定性。儀表內置實時時鐘（RTC）和SD/MicroSD卡，用于數據備份和不可篡改的交易記錄存儲。

整體原理可概括為：傳感器→信號激勵/采集→A/D轉換→數字濾波/處理→顯示/輸出。車輛衡版本特別優化了配對稱重功能，支持進出操作，自動計算凈重，并通過負凈重校正確保正輸出，適用于物流場景。

主要特點

IND245以其多功能性和成本效益著稱，主要特點包括：

• 高精度與寬量程：支持多達50,000個顯示分度，精度為6000e。自動零跟蹤（AZM）和多量程切換確保從微量到重載的準確測量。可調穩態檢測時間（0.3-1秒）實現快速動態響應，適用于車輛快速上衡。

• 靈活的傳感器兼容性：無縫支持8個模擬傳感器或12個數字傳感器。數字版本在長距離傳輸中保持信號完整性，降低布線成本。

• 豐富的通信與集成選項：標準RS-232/422/485接口支持SICS協議、連續輸出和CTPZ命令。可選接口包括USB、以太網和DIO（2輸入，4輸出），便于與PLC、PC或打印機集成。車輛衡版本內置預設點和皮重庫，支持100個臨時和200個永久皮重記錄。

• 用戶友好界面：240×96點陣LCD顯示屏支持中英文切換。25鍵鍵盤包括數字/字母輸入和導航鍵，獨特的數字快捷鍵加速菜單導航。系統行顯示DIO狀態和時間，信息輸入區支持ID/車牌號輸入。

• 數據安全與存儲：不可篡改存儲器存儲60,000條交易記錄。4000條交易日志和SD卡備份支持數據恢復。認證模式下參數鎖定防止篡改。

• 車輛衡特定功能：支持配對/標準/簡單稱重模式，負凈重校正自動交換毛重/皮重。預設點功能允許設置目標重量閾值并提前預警，提高操作效率。

• 強大的環境適應性：不銹鋼外殼（IP66防塵防水版本），工作溫度范圍-10°C至40°C，濕度耐受范圍10%至95%。100-240VAC寬電壓輸入適用于戶外車輛衡。

這些特點使IND245在車輛衡應用中表現出色，如計算物流園區車輛進出凈重，減少人為錯誤，提高吞吐量。

技術規格

IND245的規格詳見手冊表1-1。以下是關鍵參數總結：

這些規格確保IND245在工業環境中可靠運行，支持從靜態車輛稱重到動態物流的多樣化需求。用戶可根據具體應用選擇模擬或數字版本，數字版本更適合長距離、多傳感器場景。

如何安裝與維護儀表？

安裝指南

IND245的安裝必須由專業人員進行，以確保安全接地并避免帶電插拔。手冊第二章詳細描述了從開箱到鉛封的全過程。

1. 開箱與準備

• 打開儀表：使用一字螺絲刀松開前蓋上的六個不銹鋼彈簧夾（圖2-1）。防塵版本需小心釋放底部彈簧夾，避免損壞密封。

• 環境防護：不適用于危險區域，因其非防爆。防塵版本為IP66等級，適用于水洗環境，但應避免高溫和腐蝕。

2. 安裝方法
   IND245支持臺式、壁掛式和柱式安裝：

• 臺式安裝：在底部粘貼四個橡膠墊以防滑（圖2-3）。

• 壁掛式安裝：使用兩個支架和四個M5螺絲固定。旋轉前蓋180°以交換電源/傳感器電纜入口（模擬版本需調整；數字版本無需；圖2-4至2-8）。

• 柱式安裝：類似于壁掛式安裝，使用專用支架并確保能承受儀表自重四倍的重量。

• 安裝位置：避免陽光直射和振動源，確保與傳感器的距離不超過規定長度。

3. 布線與接線

• 磁環安裝：每根電纜穿過磁環并在外殼附近繞環以防止干擾（圖2-10）。

• 標準/密封連接器：標準版本使用標準連接器（圖2-11）；防塵版本選擇適當的橡膠環進行密封（表2-1，圖2-12至2-13）。

• 電纜配置：標準版本有八個接口（電源、DIO、USB、以太網、COM1/2、傳感器；表2-2）。防塵模擬版本有六個密封套（圖2-15，表2-3）。

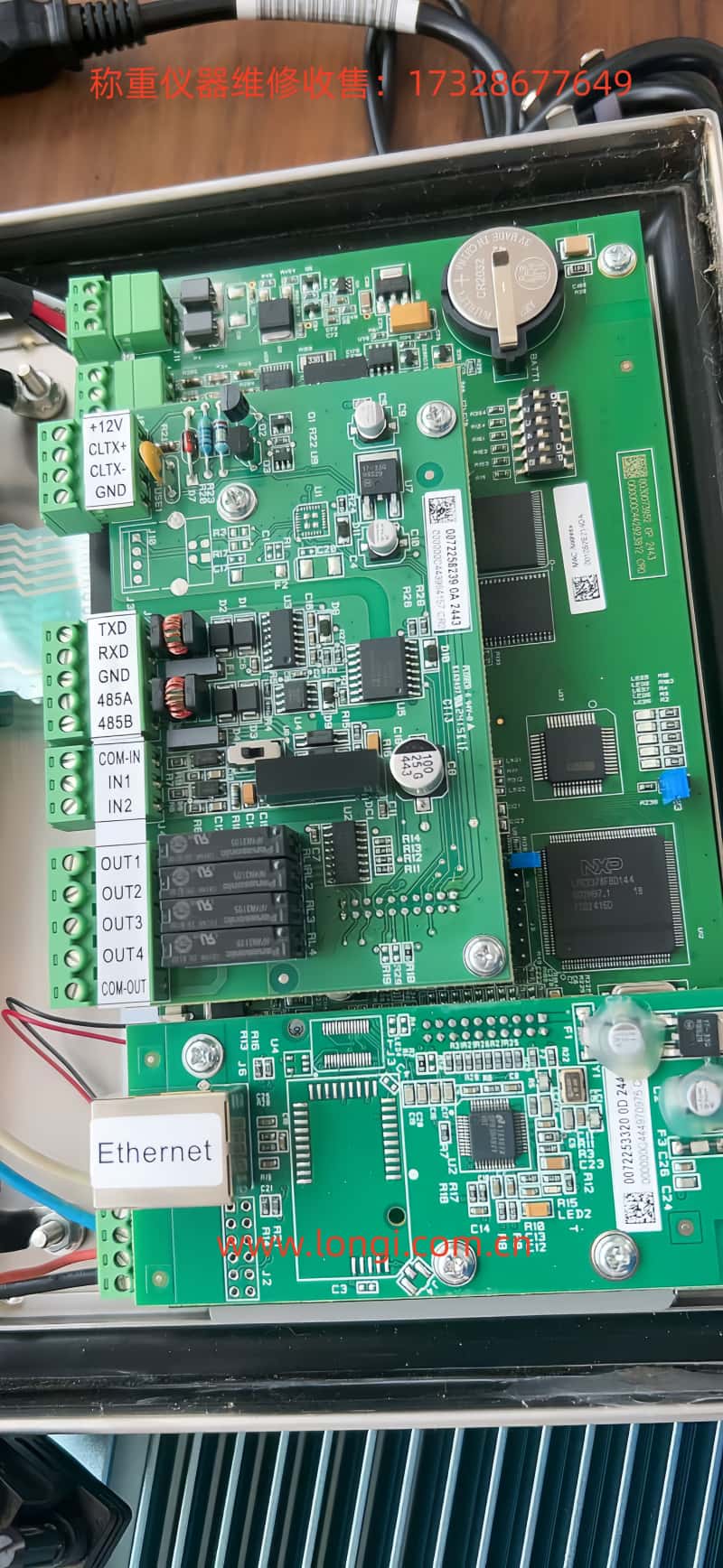

• 主板接線：模擬傳感器可使用4線或6線配置（圖2-17至2-18）；數字傳感器使用POWERCELL連接（圖2-19）。連接交流電源（L/N/GND；圖2-6/2-7）。

• 可選組件連接：COM1 RS-232（圖2-23）；第二串口/USB/DIO/以太網（第2.4.10節）。

• 開關設置：將SW1計量開關設置為ON（認證模式）；選擇DIO開關以設置被動/主動模式（圖2-66）。

4. 最后步驟

• SD/MicroSD卡安裝：插入主板插槽（圖2-67/2-68）以用于不可篡改/備份目的。

• 量程標簽：在顯示旁粘貼標簽，標明容量/e值（圖2-69/2-70）。

• 關閉外殼：交叉按下四個角，直到聽到“咔嗒”聲（第2.10節）。

• 鉛封：在認證模式下，穿過并固定密封線（圖2-71）。

安裝后，進行功能測試以確保無短路或漏電。

維護指南

定期維護確保儀表長期穩定運行。手冊第五章強調專業服務的重要性。

1. 日常清潔
   使用中性清潔劑和軟布清潔外殼，避免使用工業溶劑。不要向鍵盤或顯示屏噴水，防止尖銳物體損壞。定期檢查并記錄維護情況。

2. 軟件升級
   支持在線升級。下載新固件后，執行主復位（SW1-2/4 ON，開機確認）。備份SD卡數據以避免內存錯誤。

3. 常規檢查
   專業人員應每年進行一次校準，檢查傳感器、電纜和接地。驗證準確性并清潔內部灰塵。

4. 服務支持
   聯系梅特勒-托利多的服務部門獲取支持。現場安裝后，僅需定期校準。更換部件時使用原廠配件。

• 維護原則：操作前務必切斷電源并保持儀表干燥。雖然預期壽命長，但在惡劣環境下可能需要更頻繁的檢查。

儀表的操作流程和參數設置是什么？

操作流程

IND245設計易于使用，手冊第三章詳細介紹了鍵盤和主窗口。

1. 鍵盤與界面

• 鍵盤布局：包括導航鍵（上/下/左/右/確認）、數字/字母鍵（可在123/ABC/abc之間切換）、基本功能鍵（零/去皮/清除/單位）和特殊鍵（序號/菜單/功能/電源；圖3-2）。

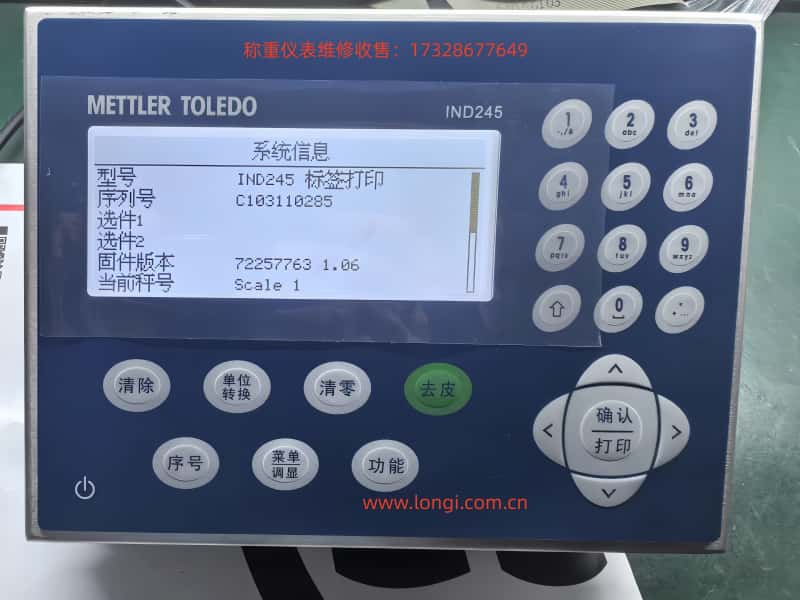

• 主窗口：顯示系統行（DIO/時間）、重量區（值/單位）、狀態欄（動態/穩態）和輸入區（ID/車牌號；圖3-5）。

2. 基本操作

• 開機：按下電源鍵啟動自檢。如果啟用開機歸零，則自動捕獲零點。

• 稱重：車輛上衡時顯示毛重。空容器時按去皮鍵顯示凈重（凈重=毛重-皮重）。如果啟用第二單位，則切換單位。

• 歸零：在±2%范圍內按零鍵，或使用自動零跟蹤（0.5d窗口）。

• 打印：按打印鍵使用預定義模板（A-F）輸出。當重量超過0kg且穩定時自動打印。

• 不可篡改訪問：按圖標并選擇條件查詢多達60,000條交易記錄（圖3-7）。

• 車輛衡模式：配對稱重（進廠毛重+出廠毛重=2個皮重，凈重=毛重-皮重）；標準稱重（單次稱重）；簡單稱重（基本功能）。預設點允許設置目標重量閾值并提前預警。

3. 高級操作

• 信息顯示：按鍵查看系統/交易日志。

• 時間與日期：按鍵設置時間與日期，有電池備份。

• 報告：使用菜單查詢皮重庫/交易。

• 操作安全：在認證模式下，參數被鎖定。按SW1-1 ON禁止修改。

參數設置

手冊第四章提供了清晰的菜單樹結構，有五個主要分支：秤臺/應用/儀表/通信/維護。通過選擇主菜單→設置圖標（密碼：123456）訪問菜單。

1. 秤臺參數（4.5.1）

• 類型：名稱“Scale1”，認證“無”，傳感器數量4（數字版本）。

• 量程/分度：主單位kg，1量程50kg/0.01d（表4-1）。

• 校準：GEO=17，禁止線性校準。零/量程校準：清空秤臺并按確認（圖4-38至4-52）。

• 歸零：自動跟蹤毛重/0.5d，欠載20d，禁止開機歸零，鍵±2%。

• 去皮：允許鍵/鍵盤去皮，禁止負凈重。自動閾值0kg。

• 濾波/穩態：中低通濾波，1d動態/0.3s穩態。

• 日志/打印：最小0kg，禁止聯鎖。

2. 應用參數（4.5.2）

• 存儲：禁止不可篡改。

• DIO：輸入正極性/無；輸出無。

• 車輛衡：允許配對/標準稱重，閾值200/50，密碼11111111。

3. 儀表參數（4.5.3）

• 設備：序列號為空，鍵間隔800ms。

• 顯示：屏幕保護10分鐘，背光1分鐘，禁止關機，系統行為空。

• 區域：24:MM:SS/DD MMM YYYY/中文。

• 計數器：允許，禁止修改。

4. 通信參數（4.5.4）

• 模板：6個模板（A-F），可自定義字符串（表4-3）。

• 接口：COM1命令打印9600/8/N。

• 串口：波特率9600，數據位8，無校驗。

• 網絡：禁用DHCP，IP 192.168.0.1。

5. 維護參數（4.5.5）

• 校準測試：零/量程/線性度。

• POWERCELL診斷：性能/錯誤日志（數字版本）。

• 復位：全部/秤臺。

按左鍵返回退出設置。在認證模式下，按SW1-1 ON鎖定秤臺參數。

儀表的常見故障有哪些，如何解決？

常見故障分析

IND245設計可靠，但環境因素或操作不當可能導致故障。手冊第5.4節列出了診斷方法。

• 電源問題：無顯示/重啟。

• 原因：電壓不穩定，連接松動。

• 癥狀：LED不亮。

• 顯示異常：黑屏/顯示扭曲/對比度低。

• 原因：背光故障，連接問題。

• 稱重不準確：漂移/零點偏移/動態不穩定。

• 原因：傳感器損壞，濾波不當，接地不良。

• 通信失敗：無打印響應/數據丟失。

• 原因：波特率不正確，電纜斷裂，協議不匹配。

• 存儲錯誤：無法訪問不可篡改/SD卡讀寫失敗。

• 原因：卡松動/容量滿，軟件錯誤。

• 鍵盤故障：按鍵無響應。

• 原因：臟污/損壞。

故障解決步驟

1. 初步檢查

• 確認電源供應：確保100-240VAC穩定。使用萬用表測量L/N/GND（第5.4.1節）。

• 接地測試：確保接地良好，電阻<1Ω。

• 重啟：斷電5分鐘，然后重新開機。

2. 電源電壓檢查（5.4.2）
   使用萬用表測量主板電壓：+5V，+12V，-12V應穩定。檢測到異常時更換電源模塊。

3. RS-232測試（5.4.3）
   斷電，將紅探頭連接到發送端，黑探頭連接到地。命令模式下期望-5V至-15V；連續模式下±5V跳動。打印時±5V。檢測到異常時更換串口板。

4. 內部診斷
   導航到維護→校準測試：零/量程/線性度。動態測試期間報告“命令失敗–動態”。

• POWERCELL診斷（數字版本）：日志間隔0s，錯誤日志啟用（第4.5.5.7節）。

5. 主復位（5.4.4）
   設置SW1-2 ON（SW1-4視需要），開機確認。清除參數/校準（EEPROM在OFF時保留）。備份SD卡數據。

6. 高級故障排除

• 軟件升級：下載固件并在主復位后安裝。

• 傳感器：對于模擬傳感器，檢查mV輸出；對于數字傳感器，測量CAN電壓（圖4-131）。

• MT安全：使用Insite工具解鎖（第5.5.6.7節）。

• 預防：定期校準，避免過載/潮濕。記錄故障時間/癥狀并聯系服務部門。常見解決率>90%，專業維修<5%。

結論

托利多ND245電子稱重儀表憑借其精確的原理、豐富的特點和嚴格的規格，成為車輛衡領域的可靠伙伴。通過正確安裝、日常操作和參數優化，用戶可以實現高效稱重。定期維護和故障排除確保長期性能。本指南約4500字，旨在簡化手冊應用，并建議結合實際測試。如需更深入的信息，請參考原手冊或尋求專業支持。IND245助力您的稱重之旅，確保每一步都精確無誤！
