引言
在工業生產中，變頻器是電機驅動與節能控制的核心設備。施耐德電氣 ATV312 系列作為一款廣泛應用的中小功率變頻器，憑借其穩定性和靈活的參數配置，廣受用戶歡迎。然而，在長期運行過程中，用戶常常會遇到 ObF 故障。本文將系統地解析該故障的成因、檢測方法以及針對性的解決方案，并結合《ATV312 變頻器編程手冊》中的相關內容，幫助讀者形成清晰的思路與實踐指南。
一、ObF 故障的定義
ObF 在 ATV312 的顯示界面上代表 Overvoltage Fault（母線過電壓故障）。
即：當變頻器的直流母線電壓超過了允許值時，系統為了保護自身電路，強制停機并報警。
常見表現：

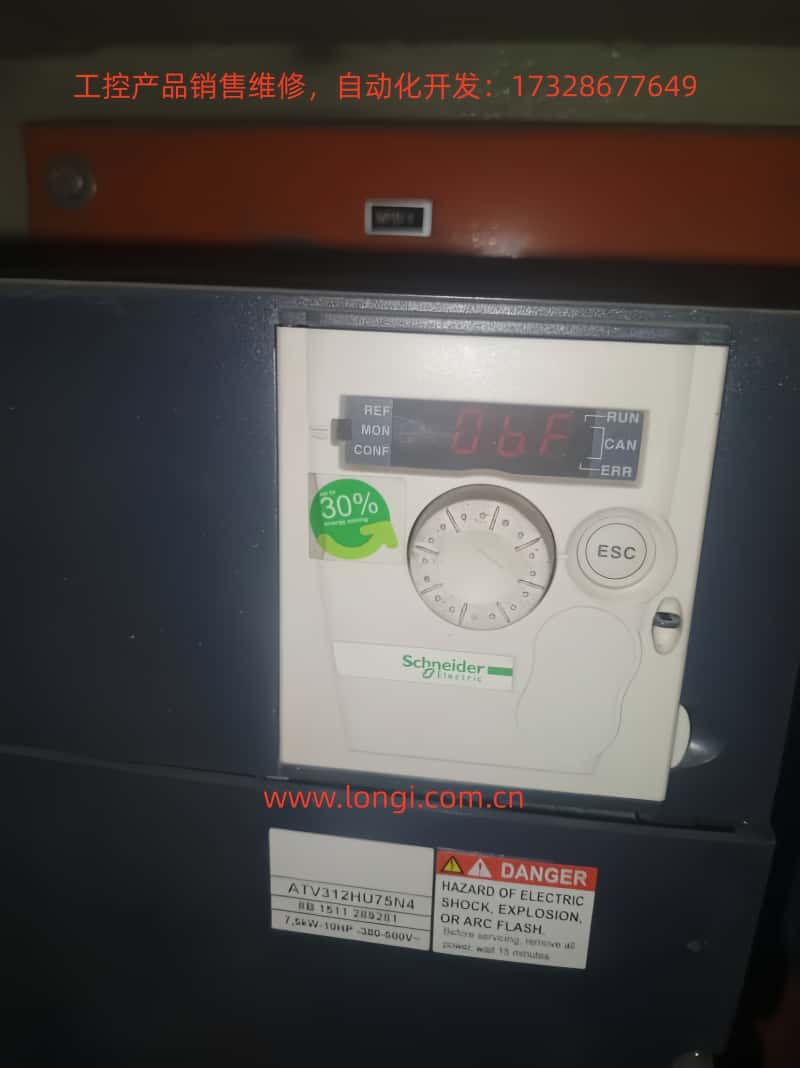

面板顯示“ObF”；
電機突然停機；
故障繼電器觸點動作，發出告警信號。
其本質原因是：電機在制動或減速過程中，將機械能反饋到直流母線，導致電容器電壓迅速升高。
二、ObF 故障產生的典型場景
快速減速
電機轉速急劇下降，慣性能量無法被及時消耗。
典型于風機、離心機、提升機等大慣量設備。
電源電壓過高
電網電壓超出額定范圍（380–600V）。
電壓波動較大的工廠或夜間輕載電網常見。
制動電阻缺失或故障
參數設置不合理
減速時間（dEC）設置過短。
啟停頻繁，回饋能量累積。
機械問題
三、ObF 故障的危害
因此，必須采取系統性措施，避免 ObF 故障反復發生。
四、ObF 故障的排查思路
檢查電源電壓
確認應用工況
檢查制動回路
制動電阻是否安裝、容量是否匹配？
制動單元是否正常工作？
參數核對
試運行
延長減速時間后，觀察是否能避免 ObF 故障。
如果依舊出現，說明需要加裝或更換制動電阻。
五、手冊中的參數優化建議
根據 ATV312 編程手冊：
減速時間（dEC）
出廠值約為 3~5s。
建議在大慣量負載應用中調至 10~20s。
制動參數（brA）
能量回饋路徑
六、解決 ObF 故障的常見方法
1. 軟件調節法（最經濟）
延長 dEC（減速時間）。
減少頻繁啟停與急停操作。
優化工藝流程，避免頻繁正反轉切換。
2. 硬件改進法
加裝制動電阻：按功率選型，確保電阻值與功率滿足 ATV312 要求。
更換或增容制動電阻：如果已安裝但仍報 ObF，需檢查是否功率不足或燒毀。
加裝交流電抗器：降低母線電壓尖峰，特別適用于電源電壓偏高場合。
3. 系統優化法
采用帶能量回饋的變頻器（帶再生單元）。
更換適合工況的變頻器型號（如風機專用型）。
七、實際案例分析
案例 1：風機應用
某水泥廠風機使用 ATV312HU75N4，頻繁出現 ObF。檢查發現：
dEC 設置為 5s，電機慣量大。
未安裝制動電阻。
解決措施：
將 dEC 延長至 15s；
加裝 100Ω/2kW 制動電阻；
故障消除，運行穩定。
案例 2：提升機應用
某礦山提升機在重載下降時頻繁報 ObF。檢查結果：
電源電壓 410V，符合要求；
已安裝制動電阻，但電阻溫度過高。
解決措施：
更換大功率電阻（75Ω/5kW）；
并加裝風冷裝置。
故障徹底解決。
八、維護與預防建議
定期檢查
檢查電阻是否過熱、變色。
測量電阻阻值是否在允許范圍。
參數備份
運行監測
在監控系統中增加母線電壓實時監測。
提前預警，避免突發停機。
環境優化
九、結論
ObF 故障是 ATV312 用戶最常見的報警之一，其核心原因是 直流母線電壓超限。
通過本文的分析，可以總結出以下幾點關鍵經驗：
軟件層面：合理調整減速時間，是解決 ObF 的首要手段。
硬件層面：大慣量應用必須配置合適的制動電阻，必要時增加電抗器。
系統層面：優化工藝與選型，避免頻繁啟停和急停操作。
只有綜合考慮電源、電機、負載與參數設置，才能徹底消除 ObF 故障，確保 ATV312 在復雜工況下的長期穩定運行。
