引言
在現代工業傳動系統中，變頻器（VFD, Variable Frequency Drive）不僅僅是電機調速的核心設備，同時也是自動化系統中信號交互、狀態監控與保護的重要節點。以丹佛斯（原 Vacon）NXP 系列為代表的高性能驅動器，廣泛應用于泵、風機、壓縮機及各類重載傳動場合。
然而，在實際運行和維護中，用戶經常會遇到 F38（Device Added）、F40（Device Unknown） 等與“設備識別”相關的故障。這類故障往往與擴展板（option board）相關，尤其是 輸入輸出擴展板（如 OPT-A1、OPT-A2） 的接入與損壞密切相關。
本文將結合實際案例，深入分析 Vacon NXP 驅動器在出現 F38/F40 故障時的機理、可能原因及處理方法，并重點探討輸入板卡在系統中的作用、常見故障、檢修與替換注意事項。
一、Vacon NXP 驅動器的模塊化結構
1.1 控制單元與功率單元
Vacon NXP 驅動器采用典型的模塊化設計：
兩者之間通過排針/背板接口通訊。如果功率單元型號與控制單元不匹配，就會引發 F40（Device Unknown）子碼 S4：控制板無法識別功率單元。

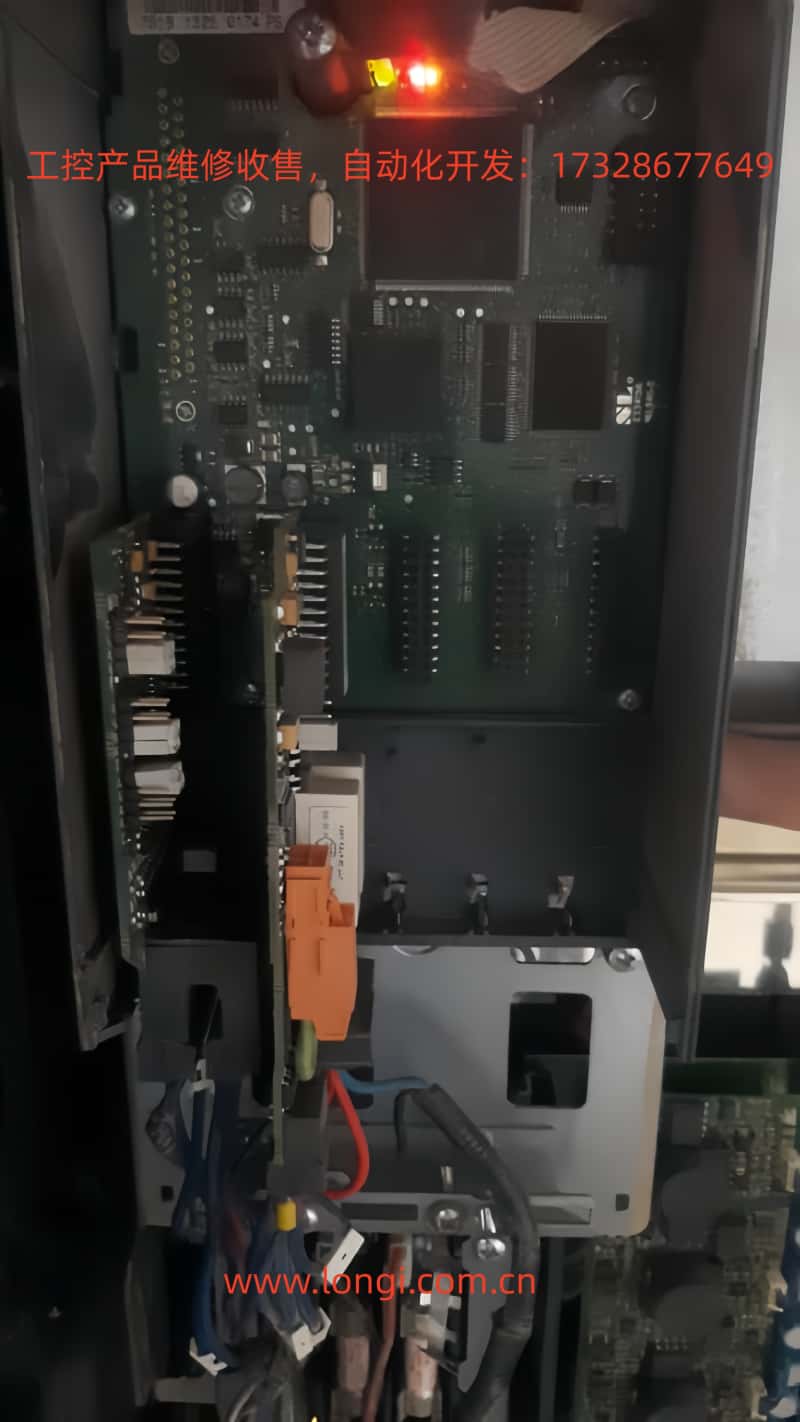

1.2 擴展板（Option Boards）
為了滿足不同應用，NXP 系列設計了豐富的擴展卡：
OPTA 系列：基本輸入輸出（I/O 擴展），如 OPT-A1、OPT-A2。
OPTB 系列：模擬量、溫度輸入類擴展。
OPTC / OPTD 系列：通訊擴展，如 Profibus、CANopen、Modbus、EtherCAT。
驅動器在啟動時會掃描已插入的擴展卡，并對其進行識別。若檢測到新設備，會報 F38 Device Added；若識別失敗，則報 F40 Device Unknown。
二、F38 / F40 故障的含義

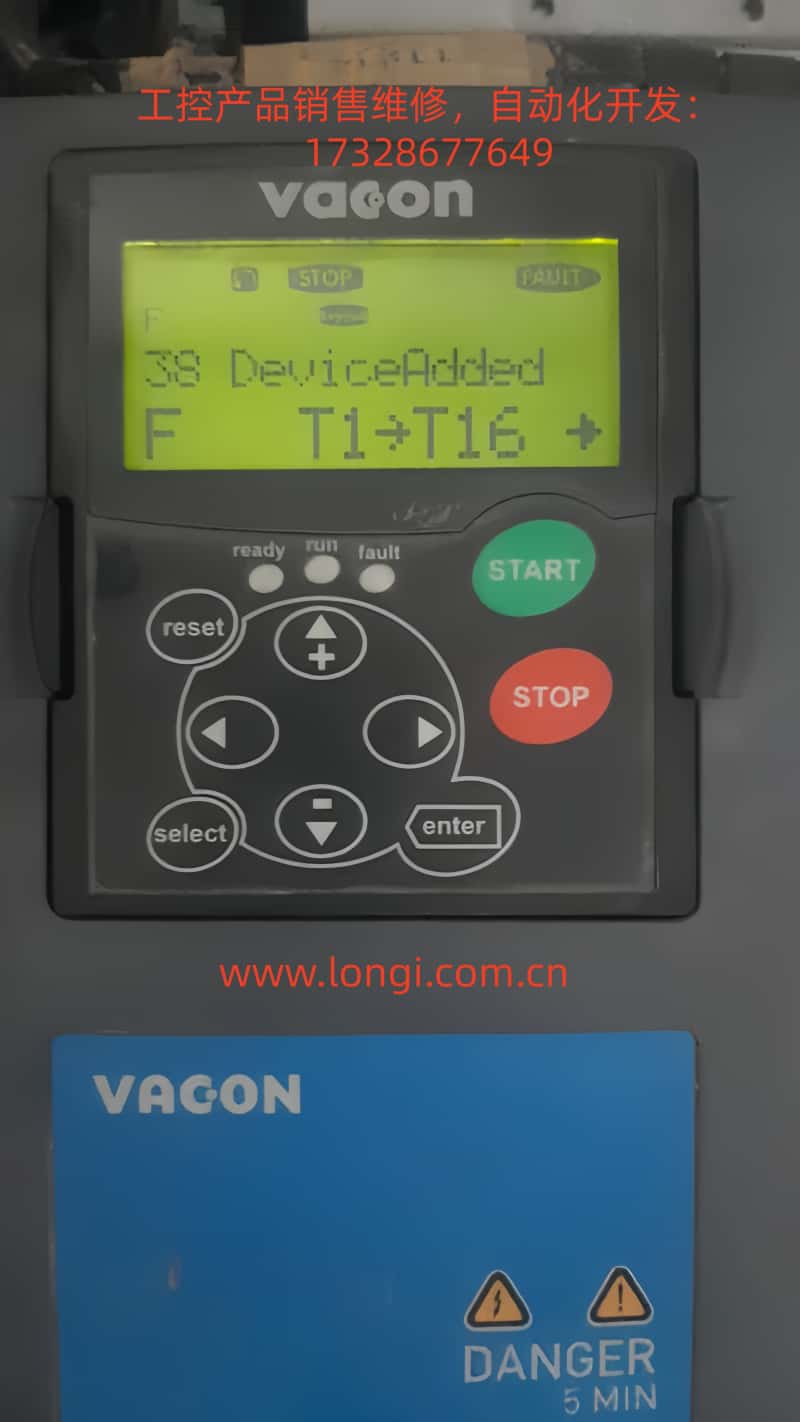

2.1 F38 Device Added
該報警表示驅動器檢測到新的擴展設備被插入。
觸發場景：

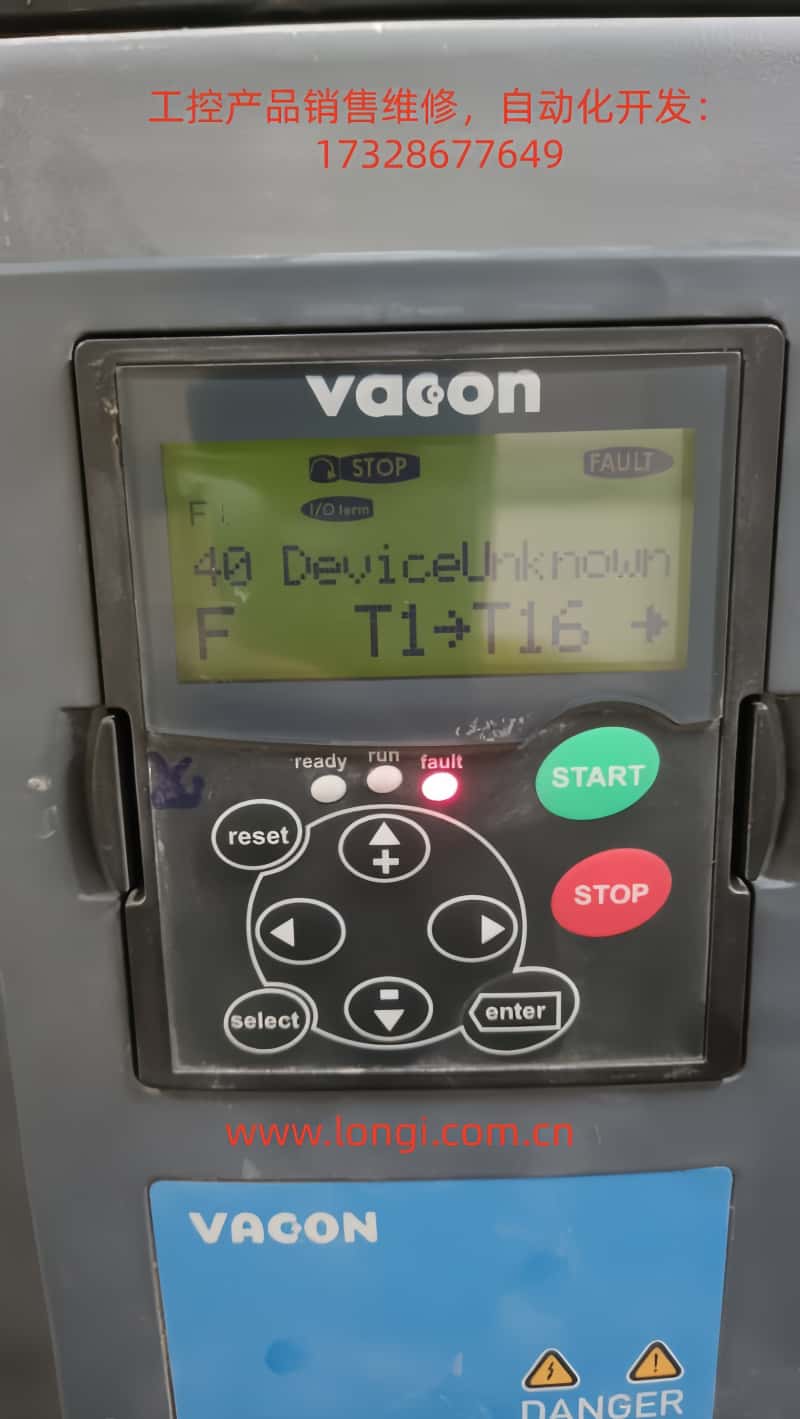

2.2 F40 Device Unknown
該報警則說明驅動器檢測到設備，但無法識別其類型。
常見子碼：
S1：未知設備
S2：功率單元類型不一致
S4：控制板無法識別功率單元
在本文案例中，用戶遇到的就是 F40 + S4，結合現場檢查，確認與輸入板卡短路有關。
三、案例背景與問題發現

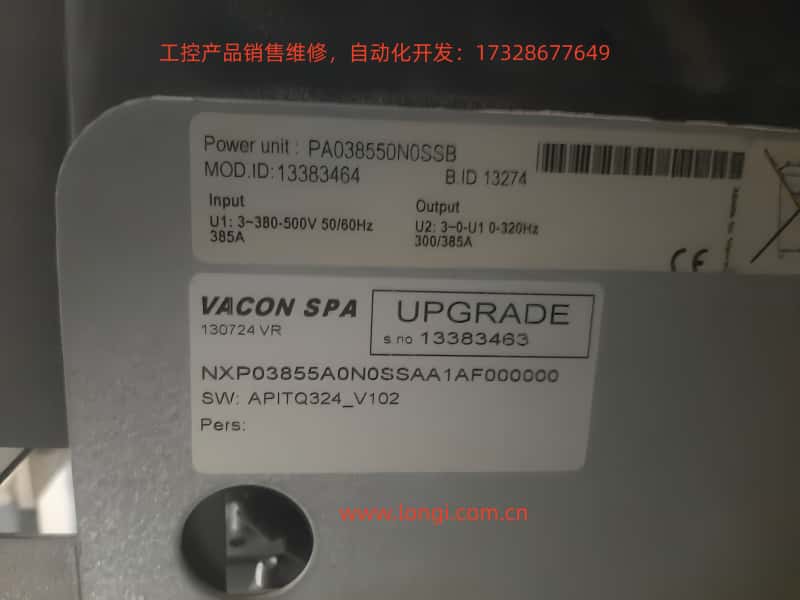

一臺型號為 NXPO3855A0N0SSAA1AF000000 的 Vacon NXP 驅動器，在運行中接連報出：
進一步排查發現：
當移除某一塊 輸入 I/O 擴展卡 時，故障消失，驅動器恢復正常。
當插入該損壞卡或替換為不匹配的新卡時，立即出現 F38/F40 報警。
該卡曾發生過 短路，導致控制板掉電。
由此基本可以確認：問題根源在于 I/O 擴展卡損壞或更換不當。
四、I/O 擴展板的功能與類型

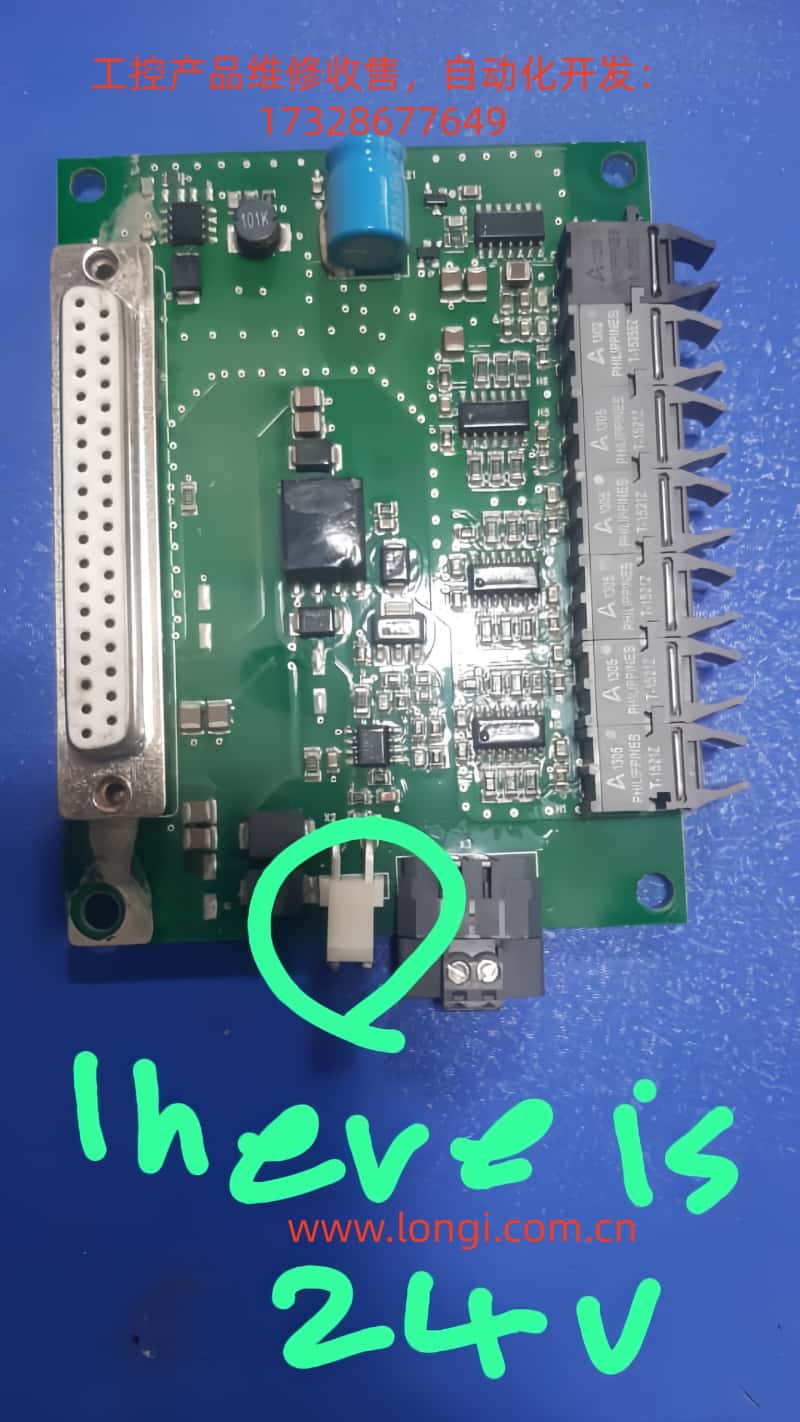

4.1 OPT-A1：標準 I/O 擴展板
提供多路 數字輸入、數字輸出、模擬輸入、模擬輸出。
帶有 DB-37 接口，可連接更多現場信號。
支持跳線（X1, X2, X3, X6）配置，用于切換電壓/電流輸入模式。
常用于需要擴展測量、外部控制信號的場景。
4.2 OPT-A2：繼電器輸出擴展板
4.3 板卡識別方式
用戶可通過以下方法確認板卡型號：
觀察 PCB 絲印或標簽（如 “OPT-A1”）。
查閱驅動器訂貨代碼，確認出廠配置的擴展卡。
對比手冊中板卡接口定義，確認功能對應。
五、擴展卡常見故障機理
5.1 短路故障
由于接線錯誤、外部設備擊穿或環境潮濕，擴展板的輸入端可能短路，導致：
驅動器 24V 輔助電源掉電。
控制板通信口被拉低，識別失敗。
5.2 元件損壞
短路常伴隨以下器件損壞：
輸入保護電阻/電容燒毀。
光耦隔離器件擊穿。
驅動/繼電器線圈燒毀。
5.3 控制板接口損傷
如果擴展卡內部短路電流過大，可能順著插槽傳導至主控板，造成接口芯片損壞。此時即便更換新卡，仍然無法識別。
六、現場排查與維修步驟
6.1 初步確認
6.2 硬件檢查
6.3 替換測試
若確定是 OPT-A1 卡損壞，應更換 相同型號的新卡。
切勿隨意用 OPT-A2 或其他型號替換，否則會再次報 F38（新增設備但不匹配）。
如果更換后仍然報 F40，需懷疑控制板接口損壞。
6.4 控制板檢查
七、固件與參數匹配的重要性
在 Vacon 驅動器中，擴展板識別依賴 固件支持。
控制板固件過舊，可能無法識別新版擴展板。
更換控制單元或功率單元時，應確認固件版本兼容。
參數中有部分選項需啟用擴展板對應的功能通道，否則即便識別成功，也無法正常使用。
因此，在維修過程中，除了硬件替換，還應考慮 固件升級 與 參數初始化。
八、預防措施與維護建議
正確選型與備件管理
避免帶電插拔
接線規范
環境防護
故障記錄與診斷
九、結論
通過本文案例可以看到：
F38 Device Added 與 F40 Device Unknown 本質上是擴展設備識別問題。
在 Vacon NXP 驅動器中，這類故障多與 I/O 擴展卡（OPT-A1、OPT-A2） 有關。
如果擴展卡短路或型號不匹配，驅動器即會報警；拔掉卡故障消失，則進一步驗證了這一點。
正確的維修方法是：更換相同型號的新卡，并檢查控制板接口是否損壞。
在實際維護中，必須重視 硬件兼容性、固件匹配和環境防護，才能保證驅動器長期穩定運行。
