第一部分：產品概述與核心功能?

1.1 產品簡介

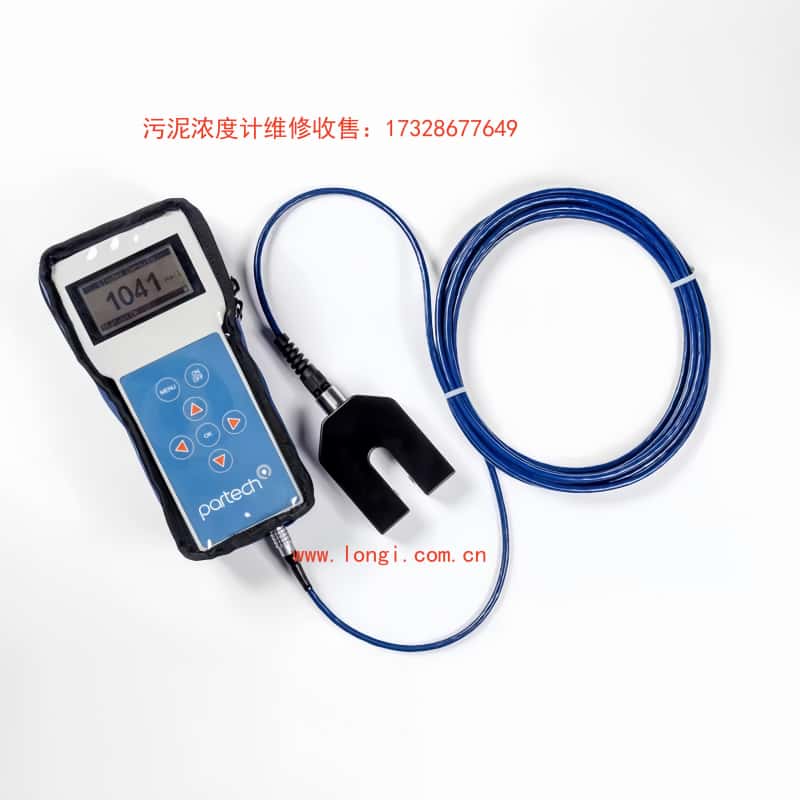

Partech 740便攜式污泥濃度計是一款專為污水處理、工業廢水及地表水監測設計的高精度儀器，可快速測量懸浮固體（Suspended Solids）、污泥層厚度（Sludge Blanket Level）和濁度（Turbidity）。其核心優勢包括：

便攜性與防護性?：IP65防護等級外殼，配備防摔保護套和安全掛帶，適配惡劣環境使用。

多場景適配?：支持10組用戶自定義配置文件，滿足不同水質（如混合液MLSS、最終出水F.E.）的差異化校準需求。

高精度測量?：采用紅外光衰減原理（880nm波長），量程覆蓋0–20,000 mg/l，重復性誤差≤±1% FSD。

1.2 核心組件

主機?：224×106×39mm（高×寬×深），0.5kg，內置鎳氫電池，續航時間5小時。

Soli-Tech 10傳感器?：黑色乙縮醛材質，IP68防水，5米標準電纜（可擴展至100米），支持雙量程（低濃度與高濃度模式）。

配件包?：含充電器（適配歐/美/英插頭）、尼龍工具包及操作手冊。

第二部分：硬件配置與初始化操作?

2.1 設備組裝與啟動

傳感器連接?：將Soli-Tech 10傳感器插入主機底部接口，旋緊防水螺帽。

開機/關機?：長按面板?ON/OFF鍵?，啟動時顯示初始化界面（約3秒）。

電池管理?：

充電狀態通過LED指示燈顯示（紅色：充電中；綠色：滿電）。

自動關機功能可設置（默認5分鐘無操作休眠）。

2.2 按鍵與界面說明

六鍵膜鍵盤?：

↑/↓/←/→?：菜單導航與數值調整。

OK?：確認選擇。

MENU?：返回上級菜單或取消操作。

顯示屏布局?：

主界面：大字號顯示當前測量值（如1500 mg/l），底部狀態欄滾動顯示電池電量、單位及故障提示。

第三部分：測量流程與校準方法?

3.1 基礎測量操作

選擇配置文件?：

進入?MAIN MENU → Select Profile?，選擇預設或自定義的配置文件（如“Charlestown MLSS”）。

實時測量?：

將傳感器浸入待測液體，主機自動每0.2秒更新數據。

阻尼調節?：通過?Profile Config → Damping Rate?設置響應速度（如“Medium”對應30秒穩定時間）。

3.2 校準步驟（以懸浮固體為例）

零點校準?：

進入?Calibration → Set Zero?，傳感器浸入純凈水，按OK鍵采集5秒數據。

錯誤提示：若顯示“Sensor Input Too High”，需清潔傳感器或更換零水。

量程校準?：

選擇?Set Span?，輸入標準溶液值（如1000 mg/l），浸入溶液后按OK采集10秒數據。

二次校準?：若實驗室結果滯后，可使用?Take Sample?暫存信號，后續通過?Enter Sample Result?輸入實測值修正。

3.3 高級校準選項

查表法線性化?：針對非線性樣本，在?Profile Adv Config?中調整X/Y值。

常數修正?：A/B/C系數用于計算修正（需廠商技術支持）。

第四部分：配置文件管理與個性化設置?

4.1 創建新配置文件

啟動向導：?MAIN MENU → New Profile Wizard?。

逐步設置：

預設類型?：選擇“STW MLSS”或“User Defined”。

命名與用戶信息?：支持21字符（如“Aeration Lane 1”）。

單位與量程?：可選mg/l、g/l、FTU等，聯動范圍自動切換（如mg/l→g/l時量程同步縮放）。

4.2 參數自定義

顯示標題?：通過?Profile Config → Measurement Title?修改（如“Final Effluent SS”）。

安全設置?：?Lock Instrument?啟用密碼保護（默認1000，可更改）。

第五部分：維護與故障處理?

5.1 日常維護

傳感器清潔?：使用軟布擦拭探頭，避免有機殘留。

電池保養?：長期不用時每月充電一次。

存儲條件?：-20~60°C干燥環境。

5.2 常見故障排除

故障現象? ?可能原因? ?解決方案?

顯示“No Sensor” 連接松動或傳感器故障 檢查接口或更換傳感器

數值漂移 校準失效或阻尼過低 重新校準/調整阻尼為“Slow”

充電指示燈不亮 電源適配器故障 更換兼容充電器（11–14VDC）

5.3 返廠維修

地址：Partech (Electronics) Ltd, Charlestown, UK。

需附故障描述、聯系人及安全注意事項。

第六部分：技術規范與合規性?

EMC認證?：符合EN 50081/50082標準及歐盟EMC指令（89/336/EEC）。

精度驗證?：使用Fuller’s Earth或Formazin標準液（參見手冊第20–21章制備方法）。

軟件版本?：通過?Information → Software Version?查詢，定期聯系廠商升級。

附錄：快速操作流程圖?

開機 → 選配置文件 → 浸入樣品 → 讀取數據。

異常時：檢查傳感器 → 重啟 → 聯系技術支持。

本指南全面覆蓋Partech 740的操作要點，結合實踐案例（如第4章“Bill Smith的配置文件示例”）可進一步提升使用效率。如需深度技術支持，請聯系我們。
