一、前言

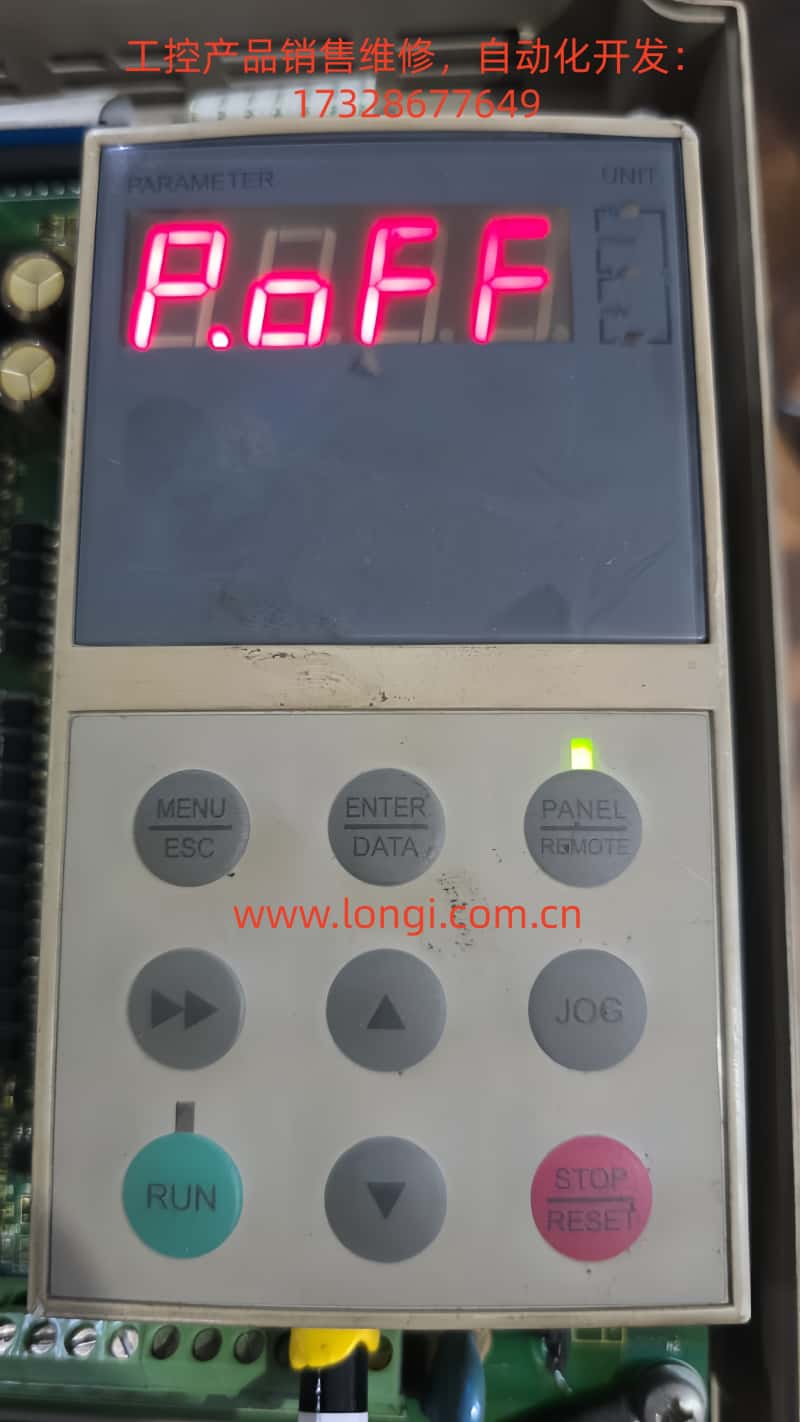

在工業自動化系統里，變頻器作為電機驅動核心設備，其運行穩定性對生產線可靠性影響重大。艾默生（Emerson）EV2000 系列變頻器因性能穩定、控制精度高、兼容性強，廣泛應用于風機、水泵、紡織機械、輸送設備等行業。不過，設備長期運行中，部分用戶會遇到變頻器顯示屏出現“P.oFF”報警字樣。初次見到這一故障代碼，很多人會誤以為是內部控制板或功率模塊損壞導致的“嚴重故障”。實際上，“P.oFF”是一種保護性停機狀態，并非典型跳閘故障。
二、P.oFF 故障的技術定義
依據《EV2000 系列通用變頻器用戶手冊》描述：“當直流母線電壓低于欠壓限定水平，輸出指示信號，LED 顯示‘P.oFF’。”這表明 P.oFF 是由直流母線電壓（即 DC Bus 電壓）異常下降引發的欠壓保護狀態。正常情況下，EV2000 的整流模塊將三相交流電（380V ±10%）整流為直流電，母線電壓約 540 - 620VDC。當輸入電壓過低、整流橋損壞、主電容老化或制動支路短路時，母線電壓會降至設定閾值以下（約 300VDC 左右），變頻器便自動進入欠壓保護模式，面板顯示“P.oFF”。與“E”類故障代碼（如 E001 過流、E002 過壓等）不同，P.oFF 不會觸發主回路跳閘，而是暫時封鎖輸出、停止運行，待電壓恢復正常后自動解除。
三、欠壓封鎖停機的形成機理
為理解 P.oFF 現象本質，需從 EV2000 的電源系統結構入手。
典型主回路組成：EV2000 的主電路通常由輸入側（R、S、T，三相交流電源）、整流橋模塊（將 AC 轉換為 DC）、母線電容組（起到能量緩沖與電壓穩定作用）、制動單元與制動電阻（吸收再生能量）、逆變橋（IGBT 模塊，將直流電逆變為 PWM 交流輸出）構成。
欠壓觸發邏輯：變頻器控制板持續檢測母線電壓。當監測值低于欠壓門限（一般設為約 DC300 - 320V）時，控制系統立即封鎖 IGBT 輸出，停止對電機供電；點亮面板“P.oFF”狀態指示；保持待機，直到母線電壓恢復到設定恢復電平（通常為 DC380V 以上）。這一保護邏輯設計目的是防止電網波動或內部損耗造成控制誤動作及模塊損壞，所以 P.oFF 是一種“安全鎖定狀態”，而非故障跳閘。
四、P.oFF 產生的主要原因分析
結合多年現場維修經驗與手冊技術要點，P.oFF 常見觸發原因如下：
輸入電源異常
整流橋模塊損壞：當整流橋（六二極管結構）中某一支路開路或短路時，會導致母線電壓下降。該故障通常伴隨輕微嗡鳴聲或電流異常波動。
母線電容老化或漏電：電容老化后容量減小，濾波作用下降，DC 母線紋波電壓增大。當負載波動或制動能量回饋時，電壓會短時跌破欠壓閾值，引發 P.oFF。在 3 - 5 年以上運行的設備中，這是常見隱性原因。
制動單元或電阻短路：制動單元異常導通或制動電阻短路，會直接拖低母線電壓。判斷方法是斷開制動回路重新上電，如恢復正常則可確定故障在此處。
電網瞬時掉電：若工廠電網有較多大型感性負載（如焊機、壓縮機、電梯等），在瞬時啟動或停止時可能引起母線電壓跌落。EV2000 雖具“瞬停不停機”功能，但若參數未啟用或儲能不足，仍可能觸發 P.oFF。
五、系統化的排查流程
為提高故障排查效率，建議采用以下分步診斷思路：
初步判斷：觀察現象
測量輸入電源：使用萬用表測量 R、S、T 三相電壓，正常應為 380 - 440V；若低于 360V 或相差超過 10V，則需先調整電源或檢查接線。
檢查整流模塊：測量整流輸出 DC 電壓，正常為約 1.414×AC 相電壓 ≈ 540 - 620VDC；若明顯偏低（如僅 250 - 300VDC），則整流模塊或電容存在問題。
檢查制動單元：斷開制動單元與母線連接，再上電測試；若故障消失，說明制動支路泄放電流造成欠壓。
檢查主電容：觀察上電后電壓上升速度及掉壓速度。若掉壓非常快（幾秒內降至零），則電容漏電嚴重；可使用電容表測容量，如低于標稱值 70%即需更換。
檢查控制電源：確認輔助電源 P24、+10V、+5V 穩定，否則控制板供電異常也會引發假性 P.oFF。
六、維修與恢復措施
當確認 P.oFF 原因后，可按以下方式修復：
恢復電源質量
更換老化元件
電容老化應整體更換濾波電容組；
整流模塊損壞需更換相同額定電流型號。
檢查制動支路
測量制動單元 P - PR 電阻值；
確認溫控繼電器（TH1、TH2）未短接。
啟用瞬停不停機功能：在 EV2000 參數中可設置該功能，允許短時間電源波動時自動維持運行，避免誤停。
調試驗證
七、預防與優化建議
為避免類似問題反復發生，建議在設計與運行中采取以下措施：
電源側防護
配置獨立空氣開關和熔斷保護器；
對高功率系統加裝直流電抗器，以抑制電網諧波；
若供電距離較長，適當加粗電纜以降低壓降。
環境條件控制
保持機柜通風、溫度 < 40℃；
防止灰塵或油污積聚于散熱片與電容表面；
定期清理風扇和濾網。
定期維護制度
每年測量母線電壓和電容容量；
運行 3 年以上的設備建議更換主電容；
運行 5 年以上可進行一次整流模塊老化檢測。
軟件優化
設置合理的加減速時間（避免電流沖擊）；
開啟 AVR（自動電壓調整）與自動限流功能；
檢查 F7 組輸出端子參數，防止誤聯邏輯。
八、典型維修案例
案例：一臺 22kW EV2000 變頻器驅動風機，運行半年后間歇性顯示 P.oFF 停機。
現象
頻率 45Hz 左右運行；
停機后幾分鐘可自動恢復；
電網電壓正常。
檢查過程
分析結論：電容容量衰減導致瞬時電壓下跌觸發欠壓封鎖，是典型的“電容老化型”P.oFF 故障。
九、結語
“P.oFF”并非隨機錯誤，而是艾默生 EV2000 為保障電路安全設計的自我保護機制，反映的是電源輸入質量或母線支撐能力不足的問題。對于維修工程師，理解其本質可避免誤判為控制板故障，節省維修成本。在工業現場，只有通過系統化的檢測思路、嚴謹的測量步驟和良好的預防維護體系，才能確保變頻器長時間穩定運行。正如 EV2000 的設計理念所體現：“高可靠性不是偶然，而是從每一處細節開始。”
