三菱 FR-A700 系列變頻器 E.7 故障深度解析與維修實踐
一、引言:高性能驅動器中的“智能中樞”失聯
三菱電機的 FREQROL-A700 系列變頻器 以其高性能矢量控制、穩定的通信功能和完善的保護體系,被廣泛應用于機床、塑料機械、空壓機、提升設備及各類自動化生產線上。

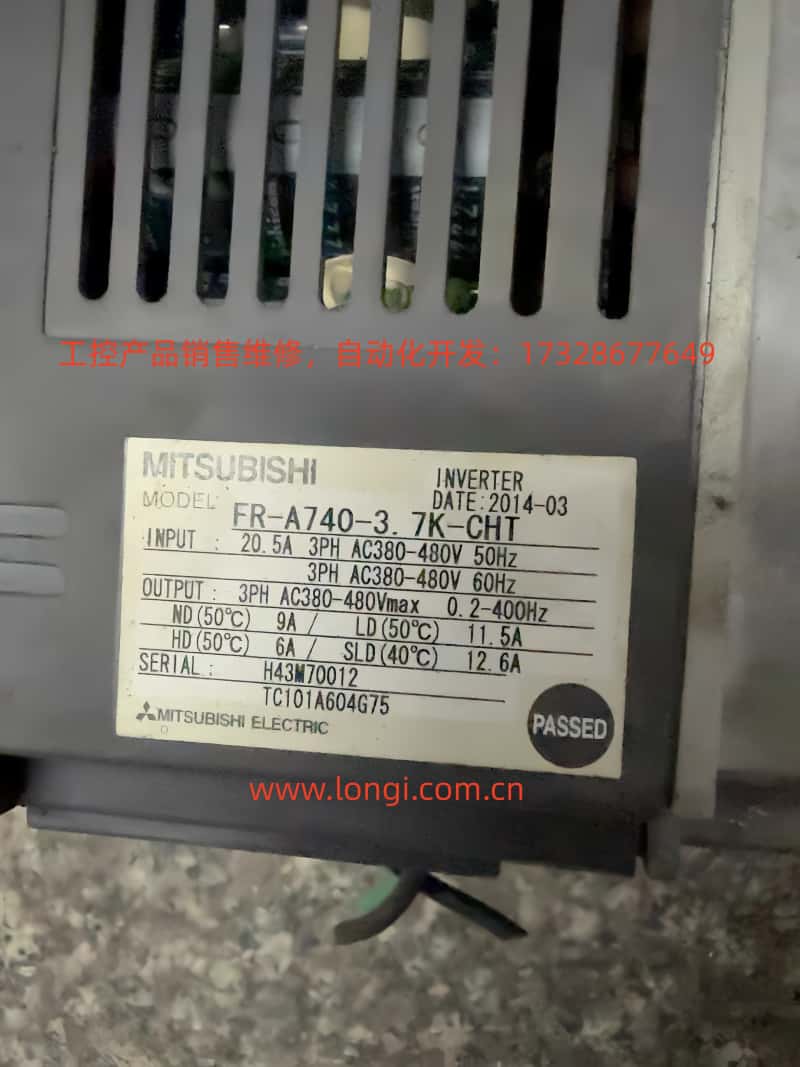

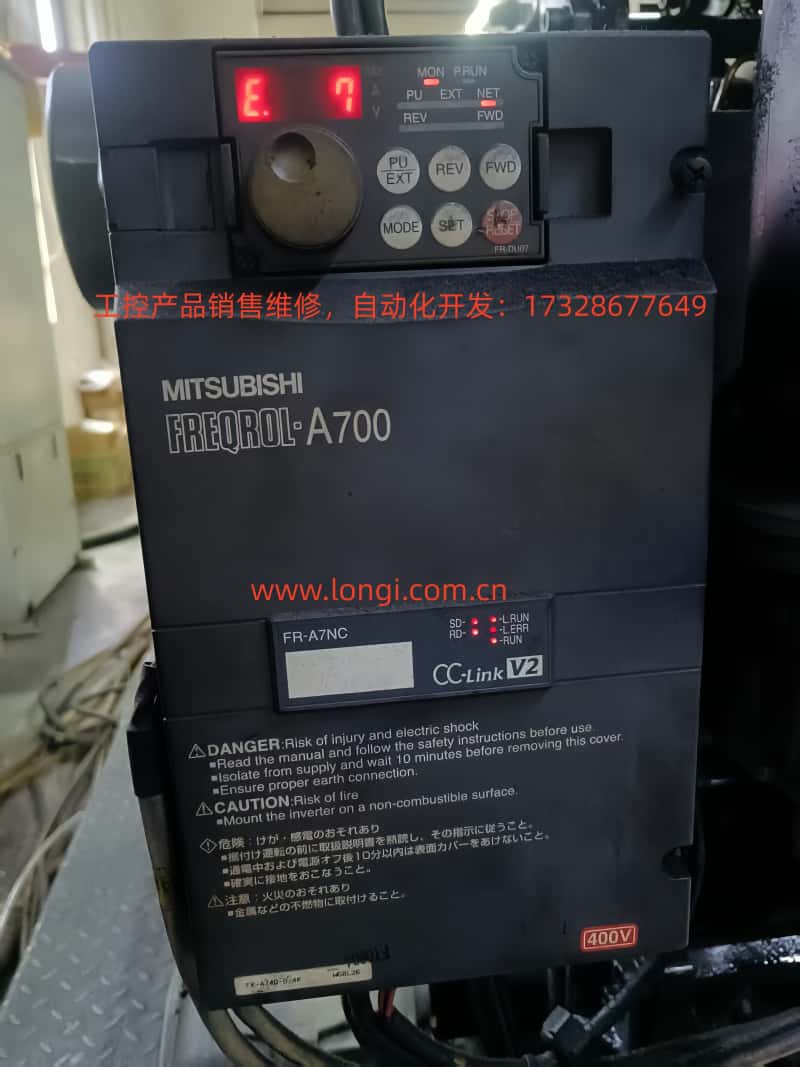

然而,在實際使用過程中,一旦面板上顯示 “E.7” 或 “E.CPU”,整個系統即刻停止輸出,機器陷入停機狀態。這類故障通常被用戶形象地稱為“大腦宕機”,因為它直接指向了變頻器內部的中央控制單元(CPU)。
在所有的保護代碼中,E.7 的嚴重等級最高之一,它往往意味著控制板通信異常、邏輯處理錯誤,甚至 CPU 硬件損壞。本文將以技術人員的角度,系統分析 E.7 故障的成因、診斷思路、維修要點以及預防措施,并結合實際案例進行闡述。

二、故障定義與系統邏輯
根據《FR-A700 使用手冊》第 397 頁的說明:
E.6 / E.7 / E.CPU:CPU 錯誤
當內部 CPU 通信異常發生時,變頻器停止輸出。
檢查要點:確認周圍是否存在強電磁干擾的設備。
措施:如確認無外部干擾,請與經銷商聯系。
這表明 E.7 屬于 系統級自我保護,即控制電路監測到主 CPU 與從 CPU(或內部總線、通信 IC)之間數據通信異常時立即切斷輸出,以防止邏輯紊亂導致 IGBT 誤導通。
在 A700 系列中,CPU 錯誤主要由以下三部分邏輯觸發:
主控 MCU 與門驅動通信中斷;
CPU 與 EEPROM / ADC / 通信總線錯誤響應;
看門狗(Watchdog)定時器異常復位。
系統檢測到 CPU 處理器未在指定周期內返回信號時,就會認定為“內部通信異常”,觸發 E.7。
三、CPU錯誤的主要技術成因分析
E.7 故障的根本原因可分為三大類:外部干擾、電源異常、硬件故障。
1. 外部電磁干擾(EMI)
在復雜的工業現場,變頻器周圍常存在高頻開關設備、電焊機、大功率接觸器、感應加熱機等。這些設備在切換瞬間會產生強烈的電磁干擾波,耦合進變頻器控制板的信號通道,導致 CPU 通信錯誤。
常見干擾源包括:
電焊機或高頻電加熱設備;
空壓機、伺服驅動器的共用電源線;
無屏蔽控制線靠近動力線;
接地系統不完善或共地錯誤。
在這種情況下,E.7 常為間歇性報警,斷電重啟后可恢復,但運行一段時間又會出現。
技術要點:
2. 電源電壓波動與地電位干擾
A700 控制板內部存在多組電源:主電源(DC + BUS)約 540 VDC、控制電源 24 V、邏輯電源 5 V 等。
當輸入電壓波動劇烈、整流濾波電容老化或電源模塊局部接地不良時,邏輯電源可能瞬間跌落,CPU 會被看門狗強制復位,報出 E.7。
常見現象:
通電即報警;
上電時偶爾“E.6”、“E.7”交替出現;
面板指示燈閃爍或顯示亂碼。
檢查點:
用萬用表測量控制端 R1/L11、S1/L21 的交流電壓是否穩定;
檢查控制板上 5 V、15 V 穩壓是否正常;
若有 PLC 或外部通訊模塊供電共地,應確認沒有反灌電流。

3. 控制板或CPU芯片損壞
當排除干擾與電源問題后,E.7 仍持續存在,則極可能是控制板硬件故障。
常見損壞部位包括:
這類故障通常表現為:
在這種情況下,單純更換控制板或整機往往是唯一解決方案。
四、現場診斷與檢測步驟
為了系統地確定 E.7 故障來源,工程師可按以下步驟進行排查。
步驟一:基礎確認
記錄報警出現時的工況:啟動、減速、空載或通信狀態。
觀察是否為瞬間停電后出現,排除電源不穩。
檢查機柜內溫度,確認未超過 50 °C。
步驟二:斷電絕緣檢測
步驟三:檢查接地與干擾路徑
步驟四:電源波形測試
步驟五:模塊級排查
拆下操作面板,檢查接觸針腳是否氧化;
重新插拔控制板與主板之間的排線;
若條件允許,可更換一塊相同型號控制板進行互換試驗;
若仍報 E.7,則可確定為主功率板或整機損壞。
五、維修與替代方案
1. 控制板級維修
專業維修機構可通過以下手段修復:
檢測 CPU 時鐘(晶振 16 MHz 或 20 MHz)是否振蕩;
檢查看門狗電路(如 IC3、74HC123)信號;
替換 EEPROM、復位電容、穩壓芯片;
清理控制板灰塵、重新焊接虛焊點;
在 CPU 供電處并聯 47 μF × 2 的低 ESR 電容提高抗干擾能力。
2. 整機更換與參數恢復
若控制板損壞嚴重,整機更換是更經濟的方式。
在更換時需注意:
3. 現場防護措施
為避免再次出現 CPU 錯誤,可采取以下工程措施:
增加 EMI 濾波器、隔離變壓器;
主回路輸入端加裝浪涌抑制器(MOV);
遠離高頻開關設備,機柜線槽區分信號線與動力線;
定期清理灰塵和金屬屑,防止漏電感應干擾;
保持機柜通風,控制板溫度低于 45 °C。
六、案例分析:注塑機主軸驅動 E.7 故障
在一臺使用 FR-A740-22K-CHT 的注塑機中,用戶報告隨機出現 E.7 報警,復位后可運行一段時間。
現場調查發現:
該機柜內同時安裝三臺 A700 變頻器;
控制信號線與電源線并行布線;
接地線在多點連接,形成環路;
控制板上積塵嚴重。
通過以下處理,問題徹底解決:
將信號線改用屏蔽雙絞線,屏蔽層單點接地;
重新規劃接地系統,僅保留主星形接地;
在控制板 5 V 供電端并聯 100 μF 電解電容以增強濾波;
清潔灰塵并固定接插件。
調整后連續運行 72 小時無報警。該案例說明,E.7 并非必然代表硬件損壞,部分屬于抗干擾不足引起的假故障。
七、E.7 與相關錯誤代碼的關聯
| 代碼 | 名稱 | 含義 | 相互關系 |
|---|
| E.6 | CPU通信錯誤A | 與主控制芯片通信異常 | 同屬CPU錯誤類 |
| E.7 | CPU通信錯誤B | 內部邏輯通訊異常 | 與E.6互為備用報警 |
| E.CPU | CPU故障 | CPU內部異?;虺绦驁绦绣e誤 | E.6/E.7持續即升級為E.CPU |
這三個錯誤常同時出現在控制板干擾嚴重或主控芯片損壞的場合。
若變頻器顯示 E.6、E.7、E.CPU 循環閃爍,幾乎可以判定為 CPU 電源或晶振失效。
八、技術預防與維護建議
1. 電氣設計階段
在設計控制柜時,預留獨立接地排;
每臺變頻器單獨接地,避免串聯接地;
主電源輸入端配置 RC 抑制回路;
所有端子壓接必須使用冷壓端頭,防止虛接。
2. 安裝調試階段
通過絕緣表檢測電機和電纜;
避免接入未屏蔽的遠距離通訊線;
變頻器控制端與外部 PLC 通訊時增加隔離模塊。
3. 運行維護階段
每半年清潔一次散熱風道;
檢查風扇運行聲音和軸承;
每年檢測母線電容容量衰減;
若使用在潮濕環境中,定期加熱除濕。
4. 備件與數據管理
九、總結:CPU錯誤的根源與應對之道
E.7 故障代表了三菱 A700 系列變頻器內部的核心通信異常。
它并非普通的過載或電流類報警,而是控制系統自我保護機制的體現。
從工程實踐角度看,E.7 的出現大致分為三種情形:
偶發型:干擾、電源瞬變引起,可通過改進接地與濾波解決;
間歇型:控制板老化、接插件松動、溫度漂移所致,可通過維護修復;
持續型:CPU 或主控板硬件故障,只能更換控制板。
面對這類系統級故障,維修人員應遵循“外部排查 → 電源檢測 → 控制板診斷”的思路,不盲目更換整機,通過系統分析快速定位。
在日常維護中,加強電磁兼容設計、合理布線、規范接地,是減少 E.7 故障的根本途徑。
十、參考建議(實操層面)
若現場經常出現 E.7,而設備環境復雜,可外加 電源隔離變壓器(1:1 2 kVA 級);
對高溫工況(> 45 °C),可安裝外部強制風冷裝置;
對易感應干擾的長線通訊,可采用光纖隔離模塊;
若多臺變頻器并排,應使用獨立控制電源或隔離電源模塊供電。
結語
E.7 故障雖然看似棘手,但它揭示了變頻器內部智能保護機制的完善性。
理解其原理、熟悉其觸發條件,并掌握系統化的排查方法,工程師就能在最短時間內判斷問題歸屬,避免誤判與重復更換。
在工業自動化日趨復雜的今天,電磁兼容(EMC)與控制可靠性 已成為設備設計的關鍵指標。
三菱 FR-A700 的 E.7 故障,不僅是一場“CPU錯誤”的警告,更提醒我們:
只有當硬件設計、布線規范、接地系統與維護意識同步升級時,驅動系統才能實現真正意義上的高可靠運行。
