西門子 ET200S + IM151-8 PN/DP 系統中 “Error in lower-level component” 的機理分析與工程化診斷方法
一、引言
在離散制造與過程自動化系統中，西門子 ET200S 作為一代經典的分布式 I/O 系列，長期被廣泛應用于機床、包裝機械、物流輸送、OEM 自動化設備等場景。而 IM151-8 PN/DP CPU 則是 ET200S 上最重要的“嵌入式 CPU”，兼具 PLC 與分布式 I/O 雙重角色。
然而在實際項目工程和售后服務過程中，工程師經常會遇到一個典型但隱晦的錯誤信息：
Module exists. OK. Error in lower-level component

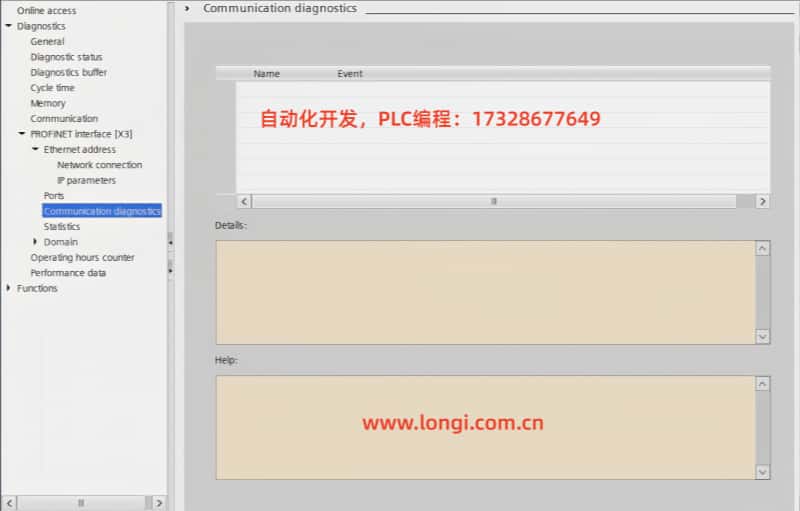

該錯誤常常出現在 TIA Portal 的 Online & Diagnostics → Diagnostic Status 頁面中。盡管從字面看來似乎“問題來自下級模塊”，但其真正含義遠比“模塊壞了”更加復雜，涵蓋：
ET200S Backplane Bus 架構
Base Unit（底座）類型匹配關系
IM151-8 CPU 的系統診斷邏輯
TIA Portal 的在線硬件比對機制
模塊識別流程
甚至包括硬件連接器的物理接觸問題
本研究文章將以一個真實案例為基礎，深入分析該錯誤的根本原因，探討模塊識別機制、BU 兼容性、診斷層級等工程細節。文章將從硬件結構、軟件機制兩方面入手，并給出可直接應用于工程現場的故障排查方法。
二、ET200S 的結構體系與 Backplane Bus 原理
2.1 ET200S 系統結構概述
ET200S 是一種模塊化、緊湊型的分布式 I/O 系統。典型結構包含：
Base Unit（BU：底座模塊）
Electronic Module（EM：電子模塊）
Interface Module（IM：接口模塊）或 CPU
例如 IM151-8 PN/DP
是整條 ET200S 站的通訊與邏輯控制核心
Power Module（PM-E）
為整個模塊組供電
提供電子電路電源與負載電源分配端子
這種結構的關鍵點：
BU 與 EM 的關系緊密綁定
不同類型的電子模塊只能插在兼容的 BU 上，否則：
模塊可能能上電
但 Backplane Bus 引腳不能正確接觸
CPU 將無法檢測到該模塊
會導致診斷層級錯誤
本文真實案例最終原因就是BU 類型錯誤導致 CPU 檢測不到 EM 模塊。
三、IM151-8 PN/DP CPU 的診斷體系
IM151-8 屬于集成 CPU 的 ET200S 系列接口模塊，其診斷結構如下：
3.1 診斷層級（Diagnosis Levels）
CPU 的自診斷信息按照層級劃分：
| 層級 | 說明 |
|---|
| Level 0 | CPU 自身硬件（內存/固件/寄存器） |
| Level 1 | 本地 ET200S 站（PM、DI、DO 等模塊） |
| Level 2 | PROFINET 子站 |
| Level 3 | PROFIBUS DP 子站 |
錯誤信息 “Error in lower-level component” 屬于 Level 1 錯誤。
這一點非常關鍵：
它表示不是 CPU 自己的問題，而是 CPU 下面的某個硬件模塊有異常。
四、“Error in lower-level component” 的系統機理分析

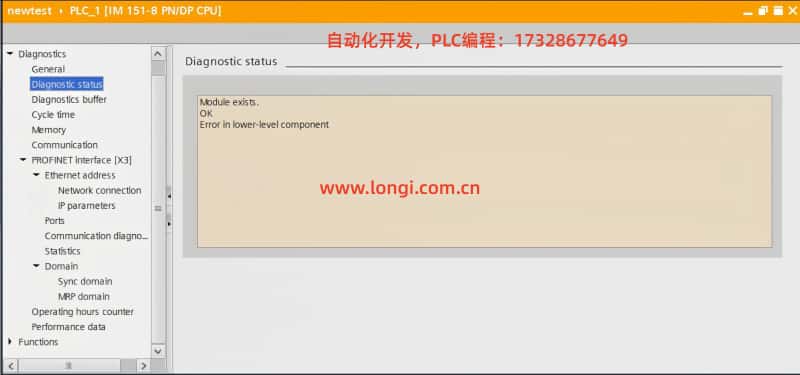

該錯誤在 TIA 中顯示如下：
Module exists.
OK
Error in lower-level component
許多初學者會誤解為：
“某個模塊壞了。”
但真正含義更準確是：
CPU 檢測到了下級模塊結構，但發現該結構與預期不一致。
從系統機理來看，該錯誤通常由以下四類狀況觸發：
4.1 Backplane Bus 中斷
每個 Base Unit 的背板都有幾排鍍金針腳，用于與電子模塊和上一模塊相連。一旦出現：
BU 未完全插緊
BU 損壞
BU 使用錯誤型號
背板連接器變形/氧化
則：
此時 CPU 的診斷邏輯將認為：
“存在結構，但檢測不到模塊信息。”
于是觸發“Error in lower-level component”。
4.2 模塊與 Base Unit 類型不兼容
這是本案例的根本原因，詳見第六章。
ET200S 的不同模塊要求使用不同類型的 BU，比如：
| 模塊類型 | 必須使用 BU 類型 |
|---|
| 標準 DI/DO（非安全） | BU…-P 或 BU…-D |
| Fail-safe F-DI / F-DO | BU…-F |
| PM-E 電源模塊 | BU…-P（帶電源功能） |
| 各類特殊模塊 | 特殊 BU 型號 |
在本案例中：
底層引腳布局不同，Backplane Bus 無法識別 EM 模塊。
4.3 模塊物理損壞但仍能上電
某些損壞不一定導致 SF 紅燈，而是表現為：
模塊電源正常
但內部背板收發電路損壞
TIA 無法識別模塊
雖然可能會伴隨其他診斷錯誤，但有時僅提示 lower-level component。
4.4 硬件配置與實際模塊不一致（但本案例已排除）
例如：
但在本文案例中，用戶確認型號完全匹配，因此排除。
五、TIA Portal Compare Editor 在線硬件比對機制
作為工程師使用 TIA Portal 進行診斷的重要工具之一，Compare Editor（在線硬件比較器）可以直接比較：
Offline（項目中定義的硬件結構）
Online（CPU 實際檢測到的硬件結構）

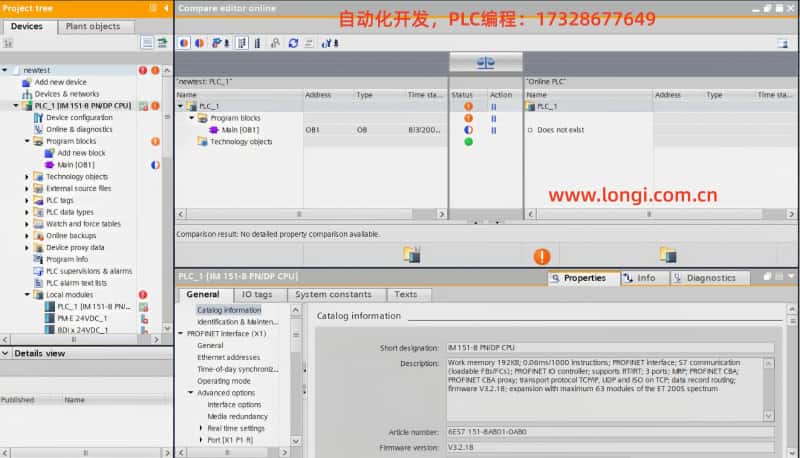

5.1 在本案例中 Compare Editor 提示的關鍵信息
截圖顯示：
PLC_1
Does not exist
意味著：
CPU 檢測到某個 Base Unit 存在
但無法檢測到其上方的電子模塊
因此整個模塊組被識別為“空”
而項目里定義了 PM-E / DI / DO
→ 兩者不一致
→ 觸發診斷錯誤
Compare Editor 在此時沒有顯示“型號不匹配”，而是顯示“Does not exist”，這是典型的：
背板未連通或 BU incompatible 問題

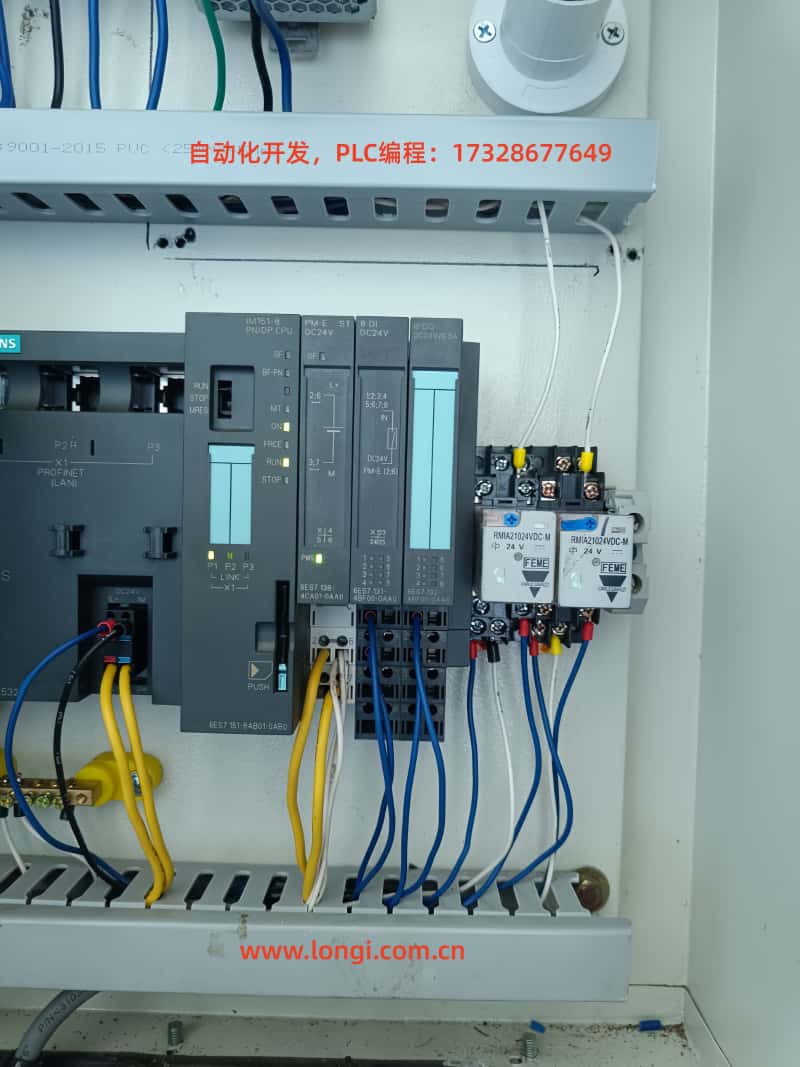

六、案例根因：F-Type BU 導致 Backplane 總線不兼容
客戶提供的 Base Unit 型號：
6ES7 193-4CE00-0AA0
該型號對應：
BU20-F：Fail-safe（安全模塊專用底座）
與標準模塊的 BU 結構相比：
Fail-safe 模塊（F-DI / F-DO）需要額外的安全通道與邏輯支撐，因此 BU-F 的總線連接方式完全不同。
標準模塊（BF00/BH00 系列）插在 BU-F 上會出現：
模塊可上電（前端電源端子獨立）
但 CPU 無法通過背板識別模塊
Online Compare 顯示“Does not exist”
CPU Diagnostic 顯示“Error in lower-level component”
即本案例完整符合預期。
七、SDB7 內存錯誤機制的工程分析
雖然與本文主錯無關，但因案例包含 SDB7 錯誤，順便附上分析。
SDB7 錯誤：
There is not enough memory available for download to the device. (SDB7)
其底層邏輯：
IM151-8 CPU 的程序內存固定（Load Memory）
Memory Card 僅用于存儲備份，不增加程序容量
硬件配置、系統數據塊、Tag、DB 增長后會超過 CPU 內存
或 CPU 內已有舊項目殘留
在工程實踐中常需執行：
MRES（內存復位）
清除所有塊
刪除未使用的技術對象、系統塊
避免不必要的系統生成塊（特別是 HMI tag DB）。
八、現場可實施的故障排查流程（工程師版）
以下流程適用于所有 ET200S + IM151-8 系統：
Step 1：檢查 Base Unit 型號
確認：
BU 是否為 BU-P 或 BU-D
避免 BU-F 誤用在標準模塊上
機械鍵位是否一致
Step 2：檢查模塊插入深度
用力向下按壓 EM 與 BU 的接合處，聽到“卡嗒”聲。
Step 3：執行 Online Compare Hardware
項目 → Online → Compare hardware
若顯示“Does not exist”：
→ Backplane 或 BU 型號問題
若顯示“不匹配”：
→ 模塊型號或順序問題
Step 4：清除 CPU 內部配置（如需）
如果系統顯示無法下載 HW：
執行 MRES
或在 TIA 中使用“Erase all”功能
Step 5：檢查 PROFINET/PROFIBUS 接口（如適用）
排除外部子站離線導致的錯誤。
Step 6：逐模塊插拔測試
若問題仍存在：
拔除所有模塊，只留 PM-E
逐個增加 EM
觀察 CPU 是否能識別模塊
此方法可迅速定位有問題的 Base Unit 或 EM 模塊。
九、工程經驗總結與建議
在工業現場實踐中，類似診斷錯誤并不少見。本案例揭示了兩個對工程師極為重要的經驗：
經驗 1：ET200S 的 Base Unit 并非“通用件”
BU 類型與電子模塊類型之間存在嚴格匹配規則，必須嚴格按照西門子硬件配置表使用。
經驗 2：PWR 燈亮 ≠ 模塊已正確識別
背板通信故障只有 CPU 在線比對才能發現。
經驗 3：Compare Editor 是硬件診斷最關鍵的工具之一
工程師必須熟悉：
Does not exist
Wrong module
Mismatch
Missing module
這些在線比對結果。
經驗 4：IM151-8 CPU 的診斷邏輯獨特
特別是在本地 I/O 與外部 I/O 并存的系統中，必須準確判斷錯誤來自哪個層級。
十、結論
本案例清楚地展示了西門子 ET200S 系統中極具代表性的一個故障現象：
模塊能夠上電，但 CPU 無法識別，最終導致“Error in lower-level component”。
造成這一問題的根本原因并非：
而是一個極容易被忽視但至關重要的細節：
Base Unit 型號不正確（BU20-F 被誤用于標準 DI/DO 模塊）
本研究深入分析了背板總線的結構差異、BU 兼容性原理以及 TIA 的診斷機制，并給出了工程化、可執行的排查流程，可為現場工程師提供參考。
該案例提醒我們：
工程成功在于對系統結構的深刻理解
診斷成功在于對每一個細節的嚴謹驗證
經驗提升在于總結典型案例并形成體系化知識
