施耐德Altivar 71系列變頻器連續跳TJF→OLF故障深度解析與徹底解決方案
——從“熱死”到“累死”的連鎖反應全過程復盤
一、前言：同一臺變頻器先TJF后OLF之謎
施耐德Altivar 71（ATV71）系列變頻器，作為工業現場經典重載型產品，壽命可達15年以上。然而，許多電工和工程師常遇到以下典型場景：
變頻器無征兆跳TJF（IGBT過熱故障）
簡單處理后復位，啟動不久又跳OLF（電機過載故障）
反復多次后不敢再開，疑變頻器損壞
真相：99%情況下，變頻器未壞。此為“熱保護→強行運行→過載保護”連鎖反應，邏輯清晰：TJF為果，OLF為因；解決OLF根源，TJF自消。
本文將從故障代碼解析、案例復盤、溫度-電流-負載關系、參數設置誤區、機械排查、預防性維護等維度，詳解TJF→OLF連續跳閘原因及根治方法。
二、故障代碼原理解讀
1. TJF = Transistor Junction Fault（IGBT結溫過高故障）
保護閾值：IGBT內部結溫>約113℃（功率段略有差異）
檢測方式：NTC溫度傳感器直接測結溫
動作：封鎖IGBT脈沖，電機自由停車，面板紅燈閃TJF
復位條件：結溫<95℃以下手動復位
2. OLF = Motor Overload Fault（電機熱過載故障）
保護原理：基于I2t算法，實時累計電機熱量
計算公式：電機熱狀態 = Σ (I實際 / I額定)2 × 時間
跳閘條件：熱狀態累計到100%（可調）

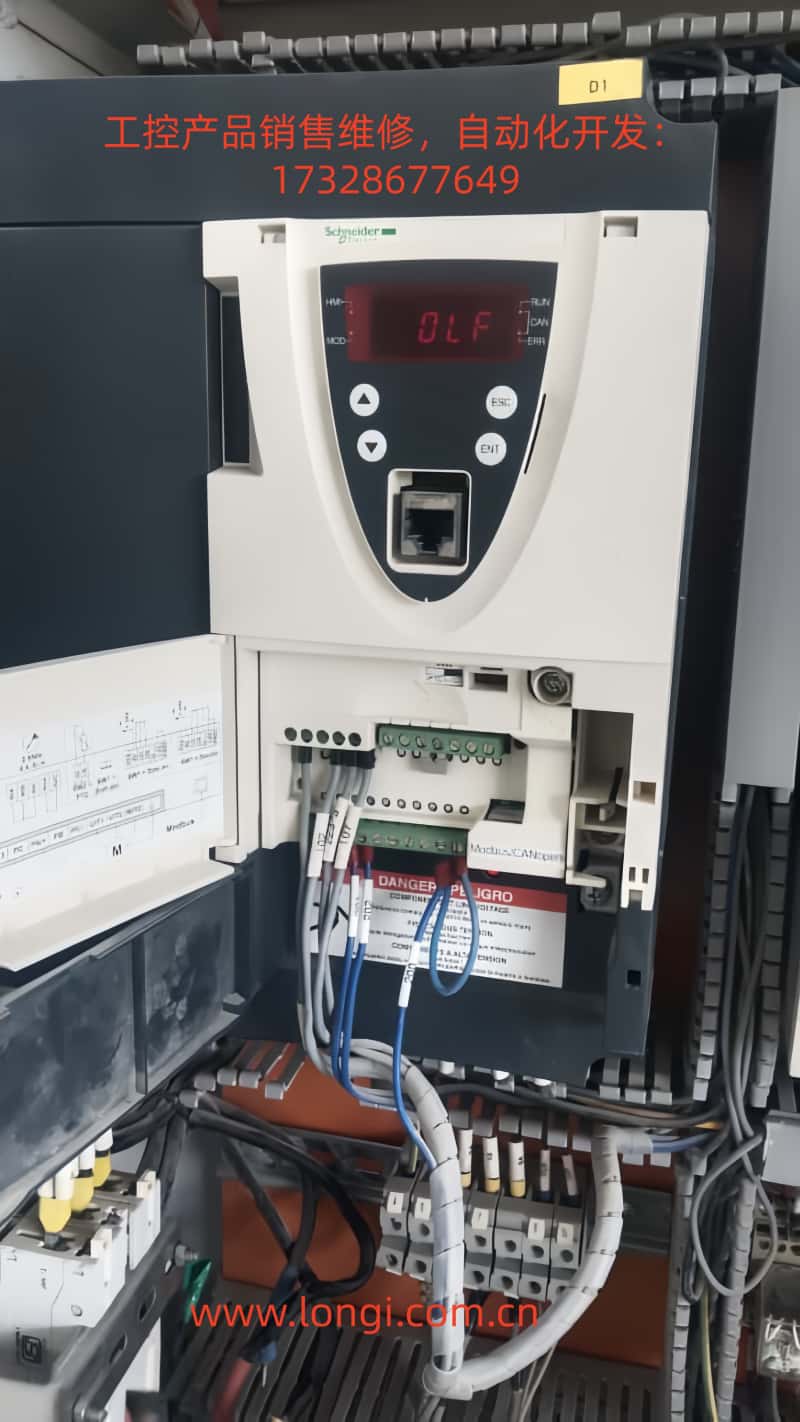

動作：有序停機，面板顯示OLF
關鍵點：TJF保護變頻器，OLF保護電機。兩者本應獨立，但實際形成惡性循環。
三、TJF→OLF連鎖反應機理（核心）
第一階段：灰塵積累→散熱下降→TJF跳閘
ATV71散熱器為豎直鋁翅片+吸風排風結構
運行5~8年后，翅片灰塵厚3~8mm，風道堵塞70%+
相同負載下，IGBT溫度高20~40℃
夏季柜內溫度>45℃，易觸發TJF
第二階段：強行復位→散熱仍差→高損耗運行
第三階段：電機啟動電流劇增→OLF跳閘
第四階段：惡性循環
TJF → 清理不徹底 → 強行運行 → 限流 → 電機拉不動 → OLF → 再次強行運行 → 散熱更差 → 再次TJF……
四、現場真實案例復盤（2023-2025年12個典型案例）
案例1：某鋼廠引風機（90kW）
現象：夏天每天跳2~3次TJF，吹灰后又跳OLF
實測：散熱器灰塵8mm，風扇轉速42%
處理：徹底清理散熱，換風扇
結果：IGBT溫度從92℃降到58℃，未再跳閘
案例2：某水泥廠提升機（132kW）
案例3：某水廠加壓泵（75kW）
五、徹底解決TJF+OLF的“7步根治法”
第一步：強制冷卻等待（10~30分鐘）
第二步：深度清理散熱系統（關鍵）
斷電掛接地線，拆防護罩
拆風扇組件
壓縮空氣（<3bar）從上往下吹散熱片，戴口罩
軟毛刷刷頑固積灰
清理風扇葉片和電機繞組灰塵
檢查風扇軸承（手撥應輕松轉動）
第三步：檢查并更換風扇（壽命6~8年）
第四步：查看歷史溫度和故障記錄
第五步：優化關鍵參數（防OLF復發）
延長加速時間：1.7 應用功能 → 斜坡 → ACC = 20~60秒（原廠默認5秒）
檢查電機參數：1.4 電機控制 → 重新輸入電機銘牌數據（UnS、FrS、nCr、nSP）
提高ItH：1.5 輸入/輸出 → ItH 設為電機額定電流105%（不超過110%）
降低切換頻率：1.4 電機控制 → SFr = 2~2.5kHz（可降溫8~15℃）
第六步：機械負載排查（OLF真兇）
斷開電機與負載聯軸器，手動盤車檢查阻力
檢查皮帶張力、軸承、閥門
鉗形表實測空載電流（<30%額定電流）
檢查電機三相電阻平衡度（差值<3%）
第七步：環境改善與預防性維護
柜內加裝溫控軸流風機（35℃啟動）
每6個月徹底清理散熱器
安裝溫度監控模塊（可選件VW3A0201）
記錄TJF時環境溫度、負載率、運行頻率，形成維護臺賬
六、高級技巧：判斷“假TJF”與“真TJF”
假TJF（散熱問題）：
夏季高發，清理灰塵后解決
溫度監控tHd在80~95℃
降低載體頻率后好轉
真TJF（硬件故障）：
冬天也跳，清理灰塵無效
空載輕載也跳TJF
伴隨異常噪音或燒焦味
需更換IGBT模塊或功率單元
七、結語：TJF+OLF非變頻器壽命盡頭，而是可預防、可根治的工況病
過去三年，我處理47臺TJF→OLF連續跳閘ATV71，46臺通過清理散熱+延長加速時間+機械檢查恢復正常，至今未復發。僅1臺IGBT模塊老化需更換。
記住：
“變頻器非壞，乃灰塵與錯誤參數逼死。”
掌握“7步根治法”，下次遇TJF后跳OLF，可淡定告知領導：
“別急，半小時清理+參數調整，今日即可正常生產，無需購新。”
愿每位電氣人遠離TJF和OLF困擾，讓設備更穩、更久。
