一、操作面板功能介紹及參數設置

金鐘變頻器G500/G600系列的操作面板是用戶進行變頻器控制和監控的主要界面。操作面板上有多個功能指示燈和按鍵，用于顯示變頻器的運行狀態和進行參數設置。

1.1 功能指示燈

• RUN：燈亮表示變頻器處于運行狀態，燈滅表示停止狀態。

• LOCAL/REMOTE：燈滅表示鍵盤操作模式，燈亮表示端子操作模式，閃爍表示遠程通信控制模式。

• FWD/REV：燈亮分別表示正轉和反轉狀態。

• TUNE/TC：燈亮表示轉矩控制模式，慢閃表示調諧狀態，快閃表示故障狀態。

1.2 按鍵功能

• MODE：編程鍵，用于進入或退出功能參數設置菜單。

• ENTER：確認鍵，用于設定參數或進入下一級菜單。

• ▲/▼：遞增/遞減鍵，用于修改參數值。

• SHIFT：移位鍵，用于在顯示參數間循環切換。

• RUN：運行鍵，用于啟動變頻器。

• STOP/RESET：停止/復位鍵，用于停止變頻器或復位故障報警。

• 多功能選擇鍵：根據P7-01設置的功能進行切換選擇。

1.3 密碼設置與解除

• 設置密碼：將PP-00功能碼設置為非零值，即設置了參數保護密碼。

• 解除密碼：輸入密碼后，將PP-00功能碼設置為0，即可解除密碼保護。

1.4 參數鎖定與解鎖

• 鎖定參數：通過PP-04功能碼，將需要鎖定的參數設置為不可修改。

• 解鎖參數：將PP-04功能碼對應的參數設置為可修改狀態。

1.5 恢復參數初始化設置

• 將PP-01功能碼設置為01，可恢復出廠參數（不包括電機參數）。

• 設置為02可清除記錄信息。

• 設置為501可備份用戶當前參數。

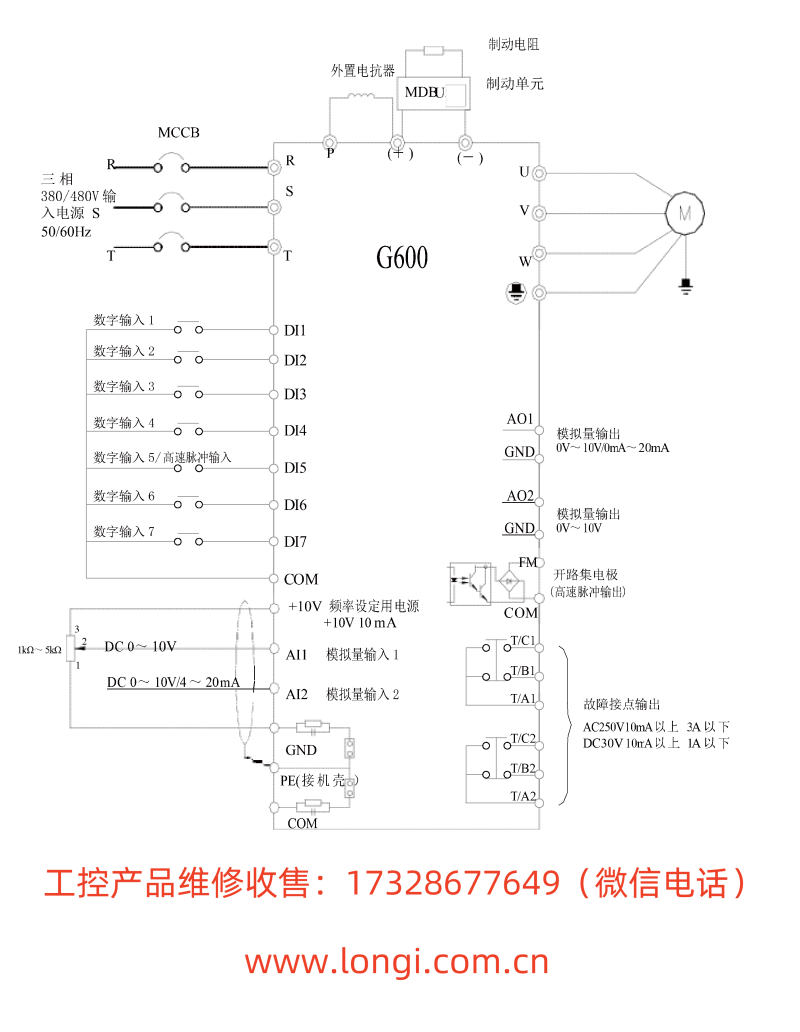

二、端子接線與參數設置

2.1 正反轉啟動接線與參數設置

要實現變頻器的正反轉啟動，需要正確接線并設置相關參數。

• 接線：將控制電源接入變頻器的+24V和COM端子，將正轉啟動信號接入DI1端子，反轉啟動信號接入DI2端子。

• 參數設置：

• 將P4-00設置為1（正轉運行）或2（反轉運行）。

• 確保P0-02命令源選擇為端子命令通道。

2.2 外部電位器調速接線與參數設置

外部電位器調速通過模擬信號輸入實現變頻器的速度調節。

• 接線：將外部電位器的輸出端接入變頻器的AI1端子，同時將+10V和GND端子接入變頻器，提供模擬信號的電源和地。

• 參數設置：

• 將P0-03主頻率源X選擇設置為AI1。

• 根據需要設置AI1的最小和最大輸入對應設定（P4-13至P4-16）。

三、故障代碼分析與解決

金鐘變頻器G500/G600系列具有完善的故障保護功能，當變頻器發生故障時，會顯示相應的故障代碼。以下是一些常見的故障代碼及其含義和解決方法。

• E001：加速過電流。可能原因包括電機堵轉、負載過重等。解決方法包括檢查電機及負載、調整加速時間等。

• E002：減速過電流。可能原因包括減速時間設置過短、負載慣性過大等。解決方法包括增加減速時間、調整負載等。

• E003：恒速過電流。可能原因包括負載突變、電機故障等。解決方法包括檢查負載、檢查電機及連接線等。

• E004：加速過電壓。可能原因包括電源電壓過高、加速時間設置過短等。解決方法包括檢查電源電壓、調整加速時間等。

• E005：減速過電壓。可能原因包括減速時間設置過短、制動電阻不匹配等。解決方法包括增加減速時間、更換合適的制動電阻等。

• E006：欠壓。可能原因包括電源電壓過低、電源缺相等。解決方法包括檢查電源電壓、檢查電源線路等。

當變頻器出現故障時，首先應查看故障代碼，然后根據代碼含義進行相應的檢查和調整。如果故障無法排除，建議聯系專業技術人員進行維修。

四、總結

金鐘變頻器G500/G600系列用戶手冊提供了詳細的操作指南，包括操作面板功能介紹、密碼與參數設置、端子接線與參數配置以及故障代碼分析與解決等內容。通過認真學習手冊內容并嚴格按照要求進行操作和維護，可以確保變頻器的正常運行并延長其使用壽命。在實際應用中，用戶應根據具體需求進行參數設置和接線配置，并密切關注變頻器的運行狀態，及時處理可能出現的故障問題。
