一、操作面板功能介紹及參數設置
操作面板功能
LS變頻器SV-IGXA系列的操作面板設計直觀，包含RUN、STOP/RESET、上下左右箭頭鍵以及ENTER確認鍵。RUN鍵用于啟動變頻器，STOP/RESET鍵用于停止變頻器或復位故障，上下左右箭頭鍵用于導航菜單和參數，ENTER鍵用于確認設置。面板上的LED指示燈（如FWD、REV、RUN等）用于顯示變頻器的工作狀態。
參數初始化
參數初始化是將變頻器的所有參數恢復到出廠默認設置的過程。具體步驟如下：
按下ENTER鍵進入參數設置界面。
使用上下箭頭鍵導航到H93（參數初始化）參數。
按下ENTER鍵進入參數初始化選項，選擇“1”（所有參數組都被初始化到出廠值）或其他選項根據需要初始化特定參數組。
再次按下ENTER鍵確認初始化操作。
讀寫拷貝參數
讀寫拷貝參數可以通過遠程面板或通訊接口實現。具體步驟如下：
設置密碼和鎖定參數
為了保護變頻器的設置不被隨意更改，可以設置密碼并鎖定參數。具體步驟如下：
按下ENTER鍵進入參數設置界面。
使用上下箭頭鍵導航到H94（密碼注冊）參數，設置密碼（十六進制）。
導航到H95（參數鎖）參數，設置為“1”以鎖定參數。
二、端子控制、保頻控制、速度搜索及兩相PWM驅動
端子正反轉控制和電位器調速
要實現端子正反轉控制和電位器調速，需要設置以下參數并接線相應端子：
參數設置：
將drv（驅動模式）參數設置為“1”（端子控制）。
將I17（多功能輸入端子P1定義）參數設置為“0”（正傳命令）。
將I18（多功能輸入端子P2定義）參數設置為“1”（反轉命令）。

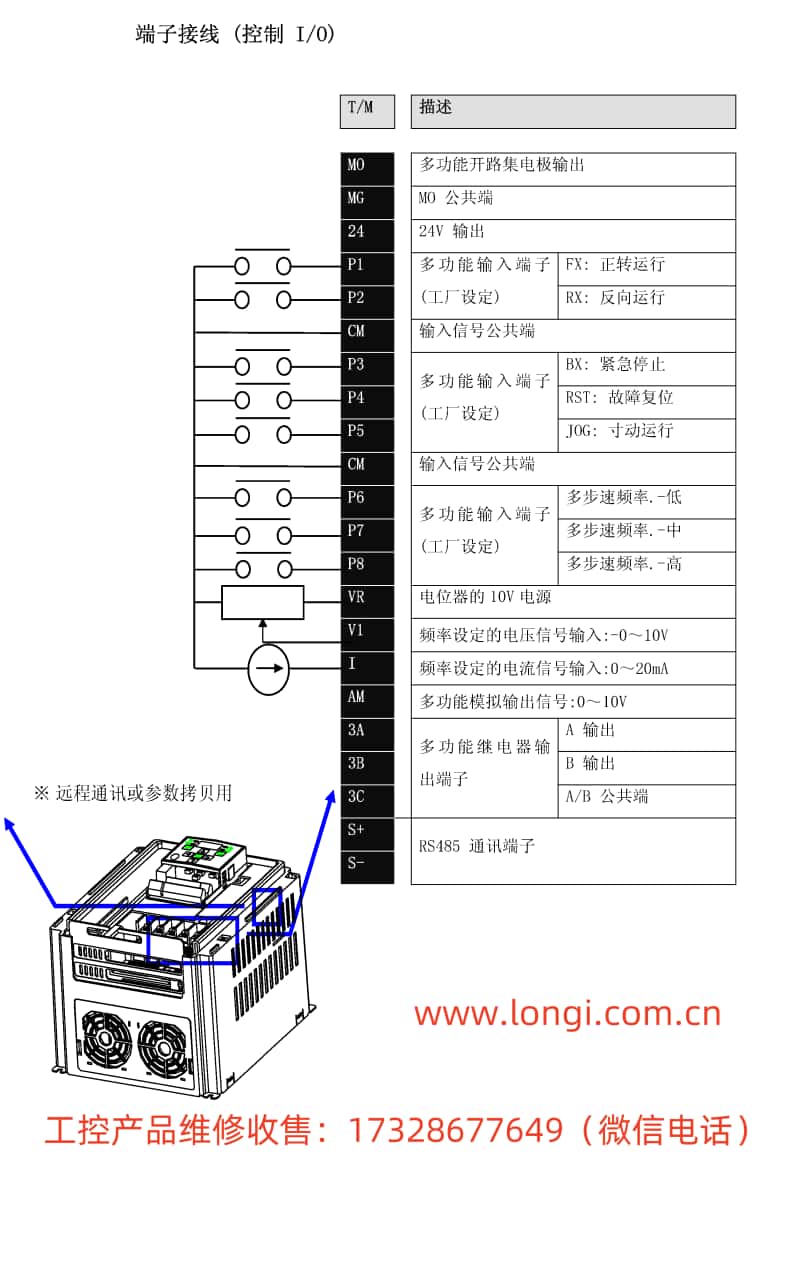

接線：
將控制信號的正轉端子（如FX）連接到P1端子。
將控制信號的反轉端子（如RX）連接到P2端子。
將電位器的輸出連接到V1端子，用于調速。
保頻控制
保頻控制用于在特定頻率下保持運行一段時間后再加速。具體設置如下：
將H7（保持頻率）參數設置為目標頻率。
將H8（保頻時間）參數設置為保持時間。
速度搜索
速度搜索用于自動尋找電機的最佳運行速度。具體設置如下：
兩相PWM驅動
要實現兩相PWM驅動，只需將H48（PWM控制模式）參數設置為“1”。
三、故障代碼及解決方法
LS變頻器SV-IGXA系列提供了豐富的故障代碼以幫助用戶快速定位問題。以下是一些常見的故障代碼及其含義和解決方法：
OC：過流故障。可能原因包括負載過重、加減速時間設置過短等。解決方法包括增加加減速時間、減輕負載等。
OVT：過壓故障。可能原因包括減速時間過短、制動電阻過小等。解決方法包括增加減速時間、增大制動電阻等。
OLT：變頻器過載。可能原因包括負載過重、電機堵轉等。解決方法包括減輕負載、檢查電機和機械部分是否卡住等。
ETH：電子熱保護。可能原因包括電機過熱、散熱不良等。解決方法包括改善散熱條件、降低負載等。
當變頻器出現故障時，首先應根據面板顯示的故障代碼查找對應的原因和解決方法。如果無法解決問題，請聯系LSIS代理商或專業技術人員進行進一步的故障排查和維修。
四、總結
LS變頻器SV-IGXA系列用戶手冊提供了詳細的操作指南和參數設置方法，通過合理使用手冊中的信息，用戶可以輕松實現變頻器的各項功能并有效解決運行過程中出現的問題。無論是初學者還是專業技術人員，都能從手冊中獲得有價值的幫助。
