博騰變頻器A900系列用戶手冊使用指南
博騰變頻器A900系列是一個性能優越、功能豐富的工業級變頻器，在各種工業場景中廣泛應用。為了幫助用戶更好地理解和操作該變頻器，本文將詳細介紹操作面板的功能、參數初始化、密碼設置與鎖定、參數拷貝、外部端子控制及故障代碼的含義與解決方法。
一、操作面板功能介紹
A900系列變頻器的操作面板功能設計直觀，主要包括以下按鍵和顯示區域：
RUN鍵：啟動變頻器運行。
STOP/RESET鍵：停止運行或復位故障。
方向鍵（上下左右）：用于瀏覽參數或調整設定值。
ENTER鍵：確認參數設置。
ESC鍵：退出當前菜單。
LED數碼顯示屏：顯示當前頻率、運行狀態、故障代碼等信息。
如何恢復參數初始化？
當需要將變頻器恢復到出廠設置時，可按照以下步驟操作：
進入參數設置模式，找到參數P0-00。
將P0-00設置為1，按ENTER確認。
變頻器將自動恢復所有參數為出廠默認值。
如何設置密碼和鎖定參數？
為了防止參數被誤操作或更改，可以通過以下步驟設置密碼：
找到參數P0-14，設置一個4位數字密碼。
確認后，部分參數將被鎖定。
若需解鎖，在P0-15中輸入正確密碼即可。
如何拷貝參數到另外一臺變頻器？
參數拷貝功能允許用戶快速將當前變頻器的設置復制到另一臺變頻器中，操作步驟如下：
將操作面板插入當前變頻器，進入參數設置模式。
設置P0-50為1，將參數保存到面板中。
將操作面板插入目標變頻器，設置P0-50為2，將參數從面板加載到變頻器中。
參數拷貝完成后，變頻器會自動復位。

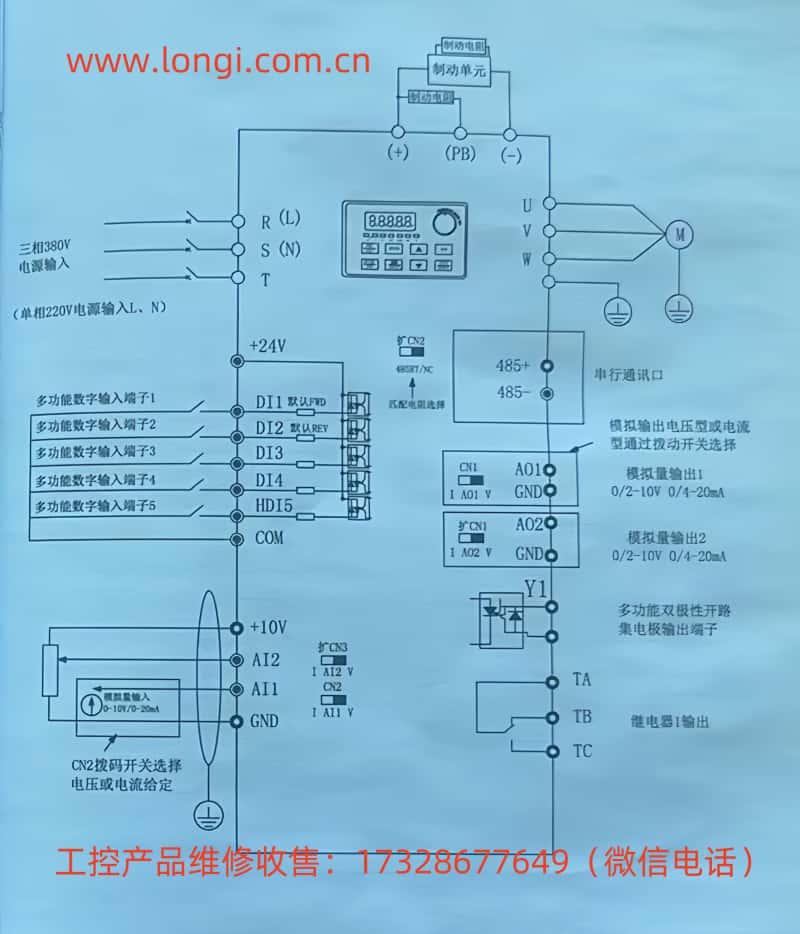

二、外部端子控制和調速設置
如何實現外部端子正反轉控制？
要實現通過外部端子進行正反轉控制，需完成以下接線和參數設置：
接線要求：
正轉控制：將控制信號連接到端子FWD。
反轉控制：將控制信號連接到端子REV。
公共端：連接到端子COM。
參數設置：
如何實現外部電位器給定頻率調速？
接線要求：
將電位器的中間端子連接到AI1（模擬輸入1）。
電位器的兩個側端分別連接到+10V和GND。
參數設置：
通過以上設置，可通過外部端子實現對變頻器的正反轉控制，并通過電位器調節輸出頻率，實現精確調速。
三、故障代碼及解決方法
在運行過程中，變頻器可能會因各種原因產生故障。以下是常見故障代碼及其含義與解決方法：
| 故障代碼 | 故障含義 | 解決方法 |
|---|
| E001 | 過電流保護 | 檢查電機是否過載，檢查輸出線路是否短路。 |
| E002 | 過電壓保護 | 檢查電源電壓是否異常，或是否存在回饋過大。 |
| E003 | 欠電壓保護 | 檢查電源電壓是否過低或供電線路接觸不良。 |
| E004 | 過溫保護 | 檢查變頻器散熱是否正常，清理散熱器灰塵。 |
| E005 | 缺相保護 | 檢查輸入電源三相是否正常，電機是否斷線。 |
| E006 | 接地故障 | 檢查接地線路是否接觸良好或存在短路問題。 |
| E007 | 外部故障信號觸發 | 檢查外部故障輸入端子的信號來源及原因。 |
若遇到以上故障，可以根據故障代碼和分析方法，逐步排查問題，并采取適當的解決措施。
四、總結
博騰變頻器A900系列具備強大的功能和靈活的控制方式，用戶通過熟悉操作面板功能、參數初始化、密碼設置與鎖定、參數拷貝等功能，可以快速掌握其基本操作。同時，通過正確設置外部端子和電位器接線及參數，實現正反轉控制和調速功能，將大大提高工業設備的效率與可靠性。
此外，掌握常見故障代碼的含義與解決方法，可以幫助用戶在故障發生時迅速定位問題并采取有效措施，避免生產中斷。
通過以上使用指南，用戶可以更加高效地使用博騰變頻器A900系列，實現工業自動化設備的高效運行。
