理想變頻器LX3300系列用戶手冊使用指南
理想變頻器LX3300系列是一種高性能的變頻調速設備，廣泛應用于工業自動化、風機、水泵、紡織、造紙、包裝、食品加工等領域。本文將詳細介紹LX3300系列變頻器的操作面板功能、參數初始化、參數拷貝、密碼設置與消除、參數訪問限制、外部端子控制、故障代碼及處理方法。
一、操作面板功能介紹
LX3300系列變頻器的操作面板集成了多種功能，包括運行控制、參數設置、狀態監控等。以下是操作面板的主要功能按鍵及其作用：
RUN（運行）：啟動變頻器。
LOCAL/REMOT（本地/遠程）：切換本地控制和遠程控制模式。
FWD/REV（正轉/反轉）：設置電機的運行方向。
TUNE/TC（調試/調速）：進入調試或調速模式。
PRG（程序）：進入程序設置模式。
QUICK（快速）：快速設置頻率。
MF.K（多功能鍵）：多功能按鍵，用于不同模式下的操作。
STOP/RST（停止/復位）：停止變頻器運行或復位系統。
ENTER（確認）：確認當前操作。
↑（上）和↓（下）：調節參數值或頻率。
通過這些按鍵，用戶可以方便地控制變頻器的運行狀態、設置參數以及監控系統狀態。
二、參數初始化（恢復出廠值設置）
參數初始化是指將變頻器的所有參數恢復到出廠設置。具體操作步驟如下：
進入參數設置模式：按下PRG鍵，進入參數設置模式。
選擇參數初始化：使用↑或↓鍵選擇參數FP-01（參數初始化）。
設置初始化值：將FP-01的值設置為1（恢復出廠值）或2（清除故障記錄）。
確認操作：按下ENTER鍵確認，變頻器會自動恢復到出廠設置。
三、使用操作面板拷貝參數到另一臺同樣規格的變頻器
參數拷貝功能允許用戶將一臺變頻器的參數設置復制到另一臺同樣規格的變頻器上。具體操作步驟如下：
準備工作：確保兩臺變頻器處于相同的初始狀態。
源變頻器操作：
目標變頻器操作：
完成操作：斷開通信線纜，兩臺變頻器的參數設置將保持一致。
四、設置密碼和消除密碼
LX3300系列變頻器支持設置密碼以保護參數設置。
設置密碼
進入參數設置模式：按下PRG鍵，進入參數設置模式。
選擇密碼設置：使用↑或↓鍵選擇參數FP-00（密碼設置）。
輸入密碼：按下ENTER鍵，輸入4位數字密碼，然后按下ENTER鍵確認。
消除密碼
進入參數設置模式：按下PRG鍵，進入參數設置模式。
選擇密碼設置：使用↑或↓鍵選擇參數FP-00（密碼設置）。
輸入當前密碼：按下ENTER鍵，輸入當前密碼，然后按下ENTER鍵確認。
清除密碼：將密碼設置為0000，然后按下ENTER鍵確認。
五、設置參數訪問限制
為了防止參數被誤操作，LX3300系列變頻器提供了參數訪問限制功能。具體操作步驟如下：
進入參數設置模式：按下PRG鍵，進入參數設置模式。
選擇參數訪問限制：使用↑或↓鍵選擇參數FP-02（參數寫入保護）。
設置訪問限制：將FP-02的值設置為1（除數字設定頻率和本參數外，禁止改寫其他參數）或2（除本參數外，禁止改寫所有參數）。
確認操作：按下ENTER鍵確認。

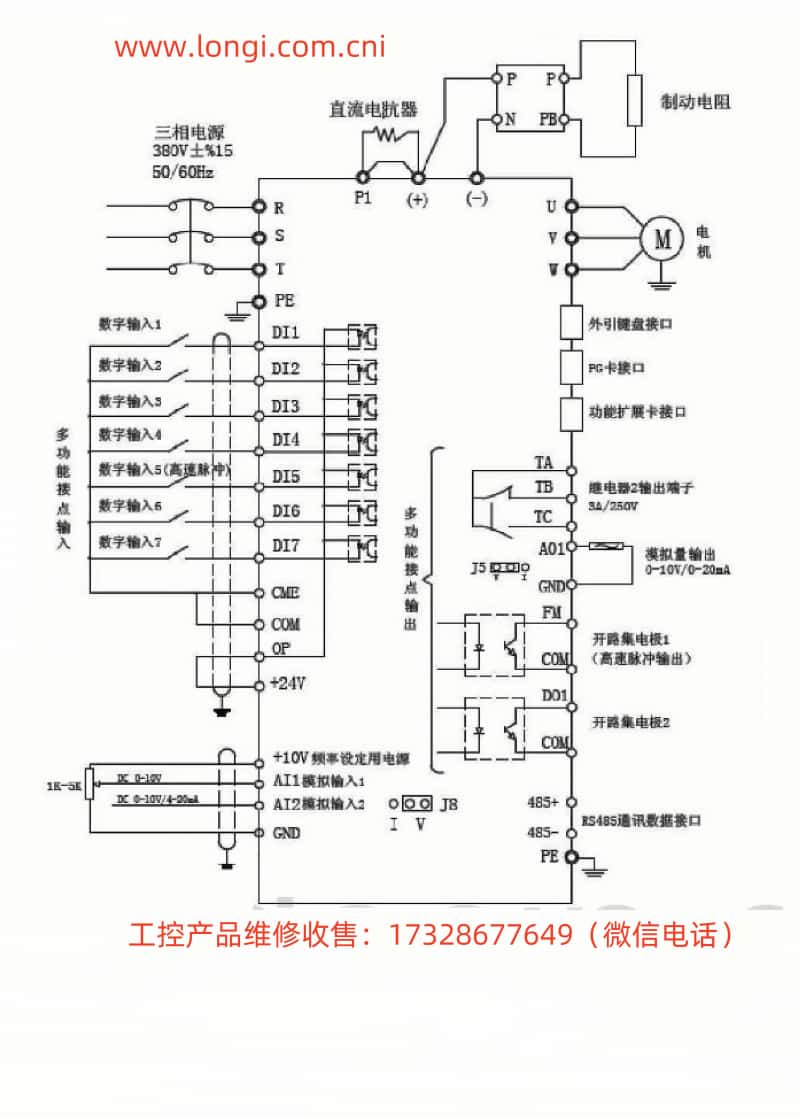

六、外部端子正反轉啟動停止和外部電位器給定頻率調速
LX3300系列變頻器支持通過外部端子控制正反轉啟動停止，以及通過外部電位器給定頻率調速。
外部端子正反轉啟動停止
接線：
FWD（正轉）：連接到外部正轉控制端子。
REV（反轉）：連接到外部反轉控制端子。
CM（公共端）：連接到外部控制端子的公共端。
參數設置：
外部電位器給定頻率調速
接線：
參數設置：
F0-03（頻率輸入通道選擇）：設置為2（外部電壓信號1）。
F1-04（AI1輸入下限電壓）：設置為外部電位器的最小輸出電壓。
F1-05（AI1輸入上限電壓）：設置為外部電位器的最大輸出電壓。
F1-06（AI1輸入調整系數）：設置為適當的調整系數，以匹配電位器的輸出范圍。
七、故障代碼及處理方法
LX3300系列變頻器提供了詳細的故障代碼，幫助用戶快速定位和解決問題。以下是常見故障代碼及其處理方法：
E01：過電流故障
E02：過電壓故障
E03：欠壓故障
E04：過熱故障
E05：過載故障
E06：電機過載
E07：電機過熱
E08：電機堵轉
E09：電機缺相
E10：電機相序錯誤
結論
LX3300系列變頻器是一種功能強大、操作簡便的變頻調速設備。通過本文的詳細介紹，用戶可以掌握變頻器的操作面板功能、參數初始化、參數拷貝、密碼設置與消除、參數訪問限制、外部端子控制、故障代碼及處理方法。希望本文能夠幫助用戶更好地使用LX3300系列變頻器，提高工作效率和設備的可靠性。
