引言
賽思SES800系列伺服驅動器是一款專為注塑機設計的液冷伺服驅動器，具有高效、穩定、節能等特點，廣泛應用于注塑機的液壓系統中。本文將詳細介紹SES800伺服在注塑機中的接線、調試和維護維修，幫助用戶更好地使用和維護該設備。
一、接線指南
1.1 主回路接線
SES800伺服驅動器的主回路接線包括三相交流電源輸入和三相交流電機輸出。具體接線步驟如下：
電源輸入：將三相交流電源（380V-480V，50/60Hz）接入驅動器的R/L1、S/L2、T/L3端子。
電機輸出：將驅動器的U/T1、V/T2、W/T3端子連接到注塑機液壓泵的三相電機上。
接地：確保驅動器的PE端子可靠接地，以防止觸電和干擾。

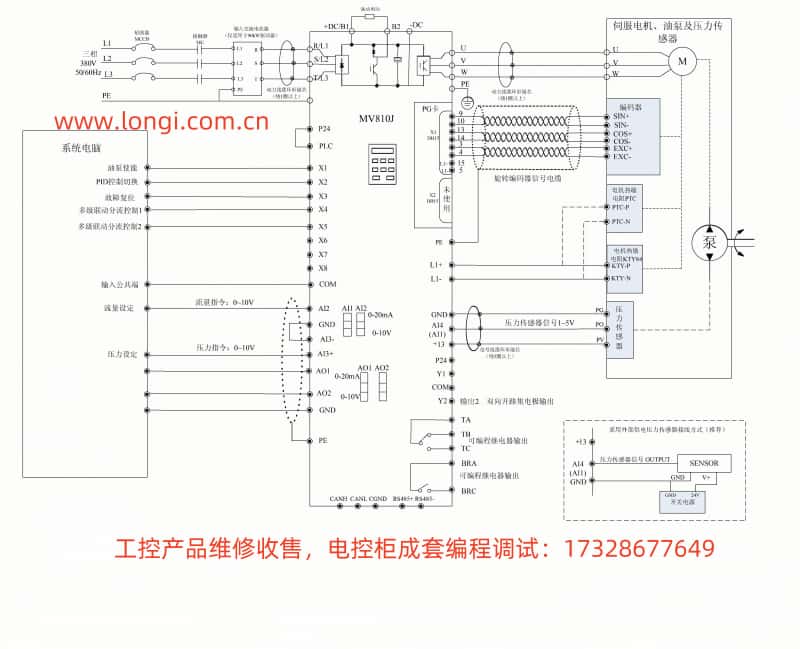

1.2 控制回路接線
控制回路接線包括模擬信號輸入輸出、數字信號輸入輸出和通訊接口。具體接線步驟如下：
模擬信號輸入：將壓力傳感器的反饋信號接入A11端子，流量給定信號接入A12端子，壓力給定信號接入A13端子。
數字信號輸入：將注塑機的運行命令、故障復位等信號接入X1-X8端子。
數字信號輸出：將驅動器的運行狀態、故障報警等信號接入Y1-Y2端子。
通訊接口：將CAN通訊接口接入CANH、CANL端子，用于與上位機或其他驅動器通訊。
1.3 制動電阻接線
對于需要能耗制動的場合，需外接制動電阻。將制動電阻接入驅動器的+DC/B1、B2端子，并確保接線長度不超過5米，若超過5米，請使用雙絞線。
二、調試指南
2.1 電機試運行
在正式調試前，需進行電機試運行，確保電機和驅動器正常工作。具體步驟如下：
電機參數設置：根據電機銘牌參數設置P03組功能碼，包括電機額定功率、額定電壓、額定電流、額定頻率和額定轉速。
初始角調諧：設置P03.24=1或2，運行電機進行同步機角度調諧。調諧完成后，初始角度保存在P03.26和P03.27中。
正常運行：將驅動器掉電后重新上電，運行電機，觀察電機運行情況，調整速度環和電流環PI參數，使電機在高、低速都運行平穩。
2.2 伺服油泵調試
伺服油泵調試是注塑機調試的關鍵步驟，具體步驟如下：
油壓控制方式選擇：根據實際需求設置P14.00功能碼，選擇油壓控制模式。
伺服油泵選型參數設置：根據壓力傳感器規格設置P25.01（壓力傳感器量程）和P25.02（壓力傳感器輸出信號方式），根據系統所需壓力最大值設置P25.03。
壓力給定曲線校正：依次在電腦上設定不同壓力值，觀察驅動器參數P01.22值，將對應的百分比值設定到功能碼P10.32-P10.64中。
流量給定曲線校正：依次在電腦上設定不同流量值，觀察驅動器參數P01.21值，將對應的百分比值設定到功能碼P10.10-P10.28中。
AI零漂自動校正：將P10.75設定為“1”，驅動器將進行一次AI零漂自動校正操作。
底壓、底流、卸壓設定：根據實際需求設置P25.06（底壓）和P25.07（底流），修正P01.42（壓力指令）和P01.44（流量指令）以達到所需數值。
油壓PID控制：根據實際需求調整P14.02-P14.07功能碼，設置比例增益（Kp）、積分增益（Ki）和微分增益（Kd），使系統響應快速且穩定。
三、維護與維修指南
3.1 日常維護
環境檢查：確保驅動器安裝在通風良好、無塵埃、無腐蝕性氣體的環境中，環境溫度在-10℃～40℃范圍內。
接線檢查：定期檢查主回路和控制回路的接線，確保接線牢固、無松動。
散熱檢查：定期清理驅動器的散熱器和風扇，確保散熱良好，防止過熱。
3.2 故障診斷與維修
SES800伺服驅動器具有完善的故障診斷功能，用戶可以通過操作面板查看故障代碼，并根據故障代碼進行相應的處理。常見故障及處理方法如下：
過電流故障（Er.oC1、Er.oC2、Er.oC3）：檢查電機參數設置是否正確，延長加減速時間，檢查編碼器及其接線。
過電壓故障（Er.oU1、Er.oU2、Er.oU3）：檢查輸入電源電壓，延長加減速時間，安裝輸入電抗器。
過熱故障（Er.oH1、Er.oH2）：清理風道，更換風扇，降低環境溫度。
過載故障（Er.oL1、Er.oL2）：檢查負載情況，重新進行電機參數自整定，選擇功率更大的驅動器。
通訊故障（Er.SC1）：檢查通訊接線，適當設置波特率，檢查上位機工作狀態。
3.3 保修與服務
賽思SES800伺服驅動器提供18個月的保修期，保修期內因產品質量問題導致的故障可免費維修或更換。用戶在使用過程中遇到問題，可及時與產品供貨商或麥格米特驅動技術有限公司聯系，獲取技術支持和服務。
結語
賽思SES800伺服驅動器是一款高性能、高可靠性的注塑機專用伺服驅動器，通過正確的接線、調試和維護，可以確保其在注塑機中的穩定運行。希望本文的使用指南能夠幫助用戶更好地使用和維護SES800伺服驅動器，提高生產效率和設備使用壽命。
