下面給出一個較為全面、細致的圓織機上應用 VCD-2000 系列變頻器的整體方案示例，內容涵蓋電機選型、變頻器接線（含控制端子與主回路端子）、重要功能碼參數設置、功能說明以及相應的接線示意圖（用文字/ASCII 形式替代），供參考。請根據實際機械結構、生產需求和安全規范進行適當調整。
一、典型圓織機所需控制的電機及變頻器應用思路
在圓織機上，一般會有以下幾類主要的電機：
主編織電機（主電機）
用于驅動圓織機主軸旋轉，實現圓筒布的編織。
該電機通常要求有比較精確的轉速調節，以便匹配紗線密度、張力要求等。
建議采用矢量變頻器（即 VCD-2000 系列完全矢量控制機型），并對電機參數進行自學習（動態或靜止），以保證低速扭矩輸出和速度精度。
卷取/牽引電機
將織出的布卷到收卷輥上，或者提供穩定的牽引力輸出。
通常這部分電機也需要一定的速度調節能力，并在不同直徑/張力狀況下能夠保持相對穩定的牽引速度。
如果要求恒張力，可考慮使用變頻器內置的 PID 調節功能（P7 組），通過檢測張力傳感器反饋信號來自動調速。
送經或輔助電機
說明：針對圓織機上是否要給每個電機都配獨立變頻器，要視產線需求而定。這里以“主編織電機 + 卷取電機”為重點，詳細說明一個典型的雙變頻器控制方案；若設備結構簡單，也可只對主編織電機使用變頻器。
二、硬件接線部分
下文所述接線思路和端子命名、功能，均參考 VCD-2000 系列變頻器說明書的常規標識。若您所使用的具體機型端子文字略有差異，請以實際銘牌和手冊為準。
主回路（動力電源）接線
將三相 AC380V（或 AC220V，視機型而定）的電源依次接入變頻器輸入端子 R、S、T；
電機的三根出線對應接到變頻器輸出端子 U、V、W（注意與電機接線盒的 U、V、W 同相對應，若運行方向與期望相反，可對調電機任意兩相或者改用反轉命令）。
PE 端子（接地）：務必保證變頻器和電機都有可靠的安全接地，通常建議單獨地線直接接至機柜地排，或與廠房保護地線焊接。
若配置制動電阻（需要快速停車或存在較大回饋能量的場合），則將電阻一端接至變頻器端子 P+（或“+”、“P”），另一端接至 B（或“PB”、“DB”等），并在功能碼里適當設置制動相關參數（如 P2.05、P2.06 等）。

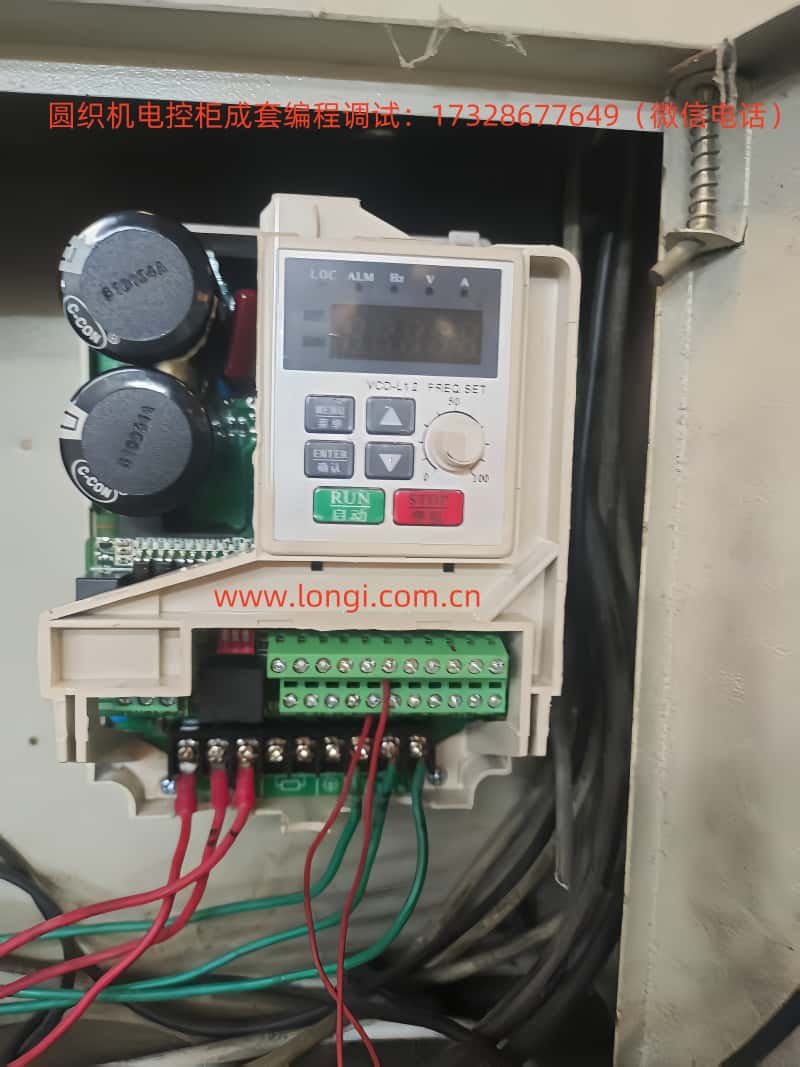

控制端子接線——以主編織電機為例
下圖用 ASCII 形式示意一個常見的 “外部端子啟動/停止 + 模擬電位器調速 + 故障輸出” 的接線方式。若現場需要多段速、正反轉、PID 調節等，可在此基礎上調整和擴展。
┌───────────────────────── 變頻器 VCD-2000 ──────────────────────────┐
│ 主回路: 控制回路端子 (CN2等) │
│ ┌───────────┐ │
│ │ R S T │<--- 三相交流電源輸入(AC380V) │
│ │ │ │
│ │ U V W │---> 接主編織電機 (M1) │
│ │ │ │
│ │ P+ B │---> 若需制動電阻, 則此處外接制動電阻 │
│ │ PE(地) │---> 接大地 │
│ └───────────┘ │
│ │
│ 控制端子示意: │
│ +24V ---[X1]---┐ (示例: X1 作為 正轉FWD 啟動命令) │
│ ├---> COM │
│ +24V ---[X2]---┘ (示例: X2 作為 復位或點動, 視需要而定 ) │
│ │
│ (電位器給定速度) │
│ 10V ---[電位器]--- VI │
│ 電位器另一端 --- GND │
│ │
│ (故障繼電器輸出) │
│ TA --- 繼電器常開觸點 --- TB │
│ 接到外部報警回路或指示燈, TA-TB 閉合表示變頻器故障等 │
│ 具體功能參考 P4.11 等多功能輸出設置 │
│ COM(數字公共) 和 GND(模擬參考地) 分開，且均就近單點接地 │
└───────────────────────────────────────────────────────────┘
X1～X6 端子均可在功能碼 P4.00～P4.07 中設置不同功能。本示例將 X1 設為 “正轉運行”(FWD)；X2 可設為 “復位/停止” 或 “點動” 等。
若需要區分正轉/反轉，可將 X1 設為 FWD、X2 設為 REV，分別控制。
若想讓面板（或上位 PLC）與外部端子切換，可使用多功能端子實現“命令通道切換”、“頻率給定通道切換”等功能（P4.00～P4.07 中選擇 23、24 號等）。
若需要 PID 張力控制，把傳感器（4～20mA 或 0～10V）接入 CI 或 VI，再在 P7.00～P7.33 進行 PID 相關設置。
卷取/牽引電機變頻器接線
接線原理與主編織電機相同。若要進行恒張力收卷，可將張力傳感器或壓力傳感器輸出的 4～20mA 信號接入變頻器 CI（或 VI），并啟用 PID 功能（P7.00=1）。
通常需在 P7.01=0（數字給定）或 1（模擬給定）與 P7.02=0（選 VI 反饋）或 1（選 CI 反饋）等參數進行配置，再結合 P7.05 設置目標張力對應的反饋量。
三、核心功能碼及參數示例
以下僅列舉關鍵的設置思路，幫助理解圓織機應用場合下的常用調試重點。實際生產中應根據電機銘牌、工藝需求、自學習結果來具體調整。
電機基礎參數自學習（PA 組）
自學習完成后才能獲得更佳的低頻輸出扭矩和穩速性能。
PA.01：電機額定功率（KW）
例如：5.5kW → 設為 5.5
PA.02：電機額定電壓（V）
380V 電機 → 設為 380
PA.03：電機額定電流（A）
根據銘牌，如 11.3A
PA.04：電機額定頻率（Hz）
一般 50Hz
PA.05：電機額定轉速
例如 1420rpm
PA.06：電機極數
4 極機 → 設為 4
PA.00：自學習模式
基本運行參數（P0 組）
0：面板電位器
5：外接電位器（0～5V/0～10V）
6：模擬電流 4～20mA
0：操作面板控制
1：外部端子控制（常見做法）
2：通訊口（RS485）控制
P0.00：運行指令通道
P0.01：頻率給定通道
P0.03：啟停通道
頻率/電流給定相關參數（P1 組）
啟動/制動（P2 組）
多段速/簡易 PLC（P3 組 / P8 組）
若現場希望用一個變頻器實現多種速度切換（如低速穿紗、高速運轉、檢測速度等），可結合多功能輸入端子 X1~X6 的不同組合，實現多段速度運行。
PID 閉環（P7 組）（如卷取張力電機）
保護及故障處理（P5 組 / P6 組）
四、具體功能實現要點
主編織電機
啟動/停止：外部端子 X1 = FWD、COM = +24V 切換，即可實現正轉啟動和停止（X1 斷開則停機）。若需反轉，設置 X2=REV。
調速：如使用外部電位器，連到 10V、VI、GND；在 P0.01=5、P1.04=10.00（或 5.00）時即可完成。
電子熱保護：在 PA.01～PA.06 中設置好電機額定參數后，可在 P5.00～P5.04 等檢查電機過載保護。
卷取/牽引電機（若有張力檢測）
在變頻器的 CI 端子接入 4～20mA 張力傳感器信號，跳線 JP3 切換到 I 側；再啟用 P7.00=1（PID），將 P7.02=1（CI 反饋），P7.01=0（數字給定）或另行設置；P7.05 設定期望的張力值（換算成對應電流或電壓）。
根據現場需要調節 PID 參數（P7.11、P7.12、P7.13），務必在實際卷繞時檢查卷徑變化、張力誤差、振蕩情況等，然后微調 PID。
多段速/手動修整
故障報警與安全互鎖
五、更直觀的“總控+多電機”布置思路（簡要）
若一臺圓織機有多個電機需要協同，可以采用以下方式：
獨立變頻器+上位 PLC：每臺電機都對應一臺 VCD-2000，PLC 采集各傳感器（速度、張力、開關量等）和人機界面的操作信息，通過 RS485（或數字量）下發運行命令、頻率指令。
主從模式：將主編織電機作為主機，通過變頻器自身的 RS485，發送頻率或轉速給其它從機變頻器，用 P4.21、P4.22 等功能碼處理。此時需保證各變頻器參數一致、通訊地址不沖突。
六、常見注意事項
確認電機絕緣：特別是老舊電機或環境惡劣場合，應先測量絕緣，確保滿足變頻器驅動要求。
低速散熱：若編織機需長時間低速大扭矩運行，建議考慮強制風扇或選用變頻專用電機。
電磁干擾：將動力電纜、控制信號線嚴格分離或使用屏蔽線；若對周邊儀表有精度要求，適當加裝電抗器或濾波器。
海拔環境：海拔超 1000m 時，需考慮對變頻器降額或加大通風量。
務必做好安全保護：緊急急停、電氣聯鎖等應與變頻器控制端子或外部繼電器配合，并在實際試車前嚴格驗證。
七、示例總結
綜上所述，在圓織機的應用中，VCD-2000 系列變頻器可分別驅動主編織電機、卷取/牽引等電機，通過設定適當?shù)墓δ艽a、接入外部傳感器及信號，實現多段速、PID 張力控制、故障聯動報警等功能。關鍵步驟如下：
機械電氣對接：確認圓織機各軸的功率需求，選配足夠容量的變頻器并完成主回路接線、PE 保護地。
控制端子規劃：按照織機工藝需求，將 X1～X6、FWD、REV 等端子分別分配給啟停、正反轉、點動、多段速、PID 使能等。
參數設置：先在 PA.00～PA.06 做好自學習，再根據現場調試依次調整 P0（運行/頻率通道）、P2（加減速）、P3/P8（多段速/PLC）、P4（端子定義）、P7（PID）等。
聯鎖保護及干擾抑制：注意低速散熱、電磁兼容、故障繼電器輸出到報警回路等細節。
通過以上方法，可使圓織機獲得良好的速度可調性能，提高編織質量和效率，同時降低機械沖擊、延長設備壽命。若后續需要遠程監控或擴展更多自動化功能，也可利用變頻器內置的 RS485 通訊口與 PLC/HMI 集成。請在實際使用時結合生產要求、安全規范以及變頻器說明書詳細調試。祝應用順利!
