ABB PSTX系列軟啟動器使用指南
ABB PSTX系列軟啟動器是工業電機控制領域的先進設備，集成了智能化操作和多種控制功能。本文將根據用戶需求，詳細介紹操作面板（HMI）的功能、參數初始化、參數拷貝、密碼設置與消除、外部端子啟動模式、旁路控制、接線方法、重要參數以及故障代碼的含義與解決方法，幫助用戶全面掌握PSTX的使用技巧。

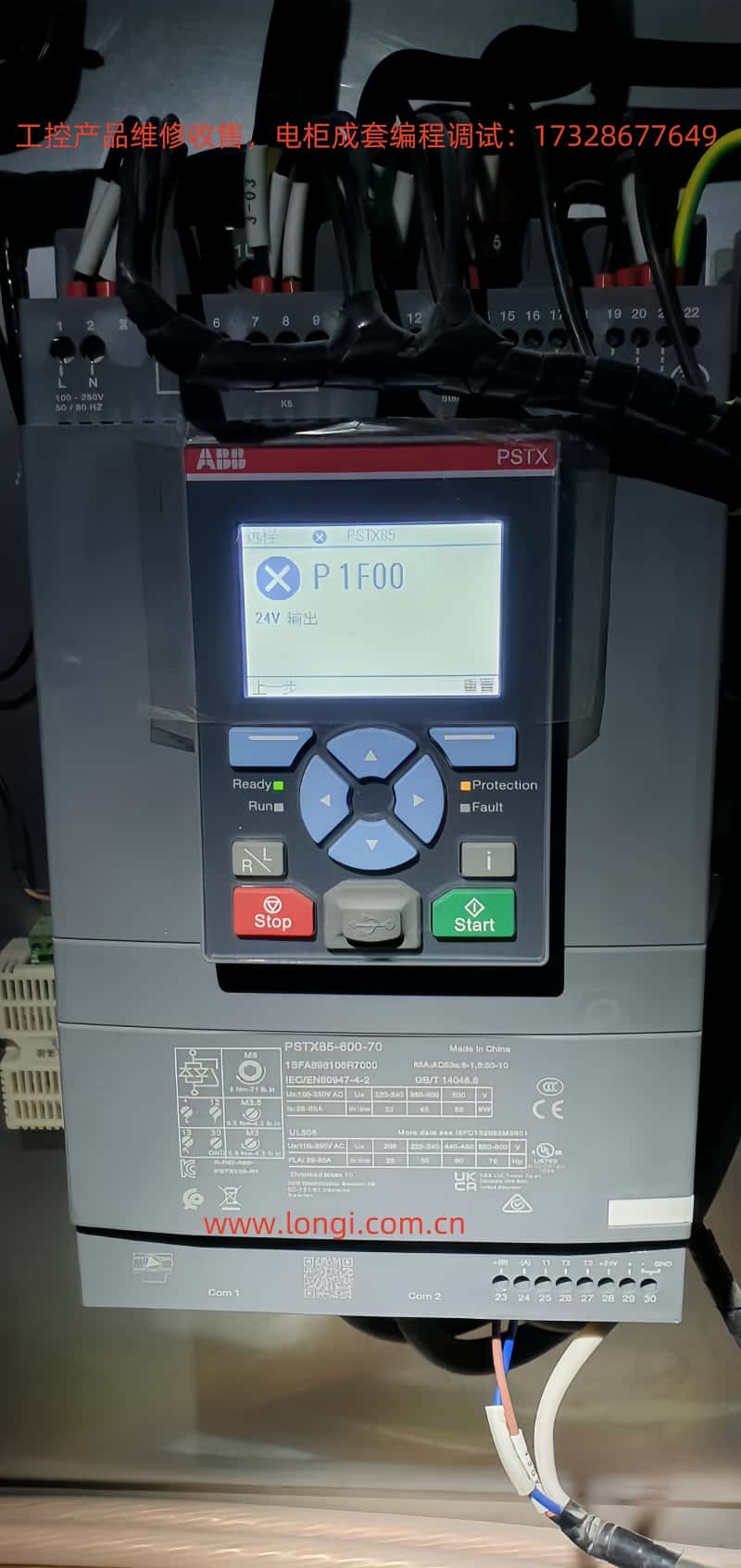

一、操作面板（HMI）功能詳解
PSTX軟啟動器配備了直觀的人機界面（HMI），通過顯示屏和按鍵實現設備的狀態監控、參數設置和故障診斷。以下是操作面板的具體功能：
1. 顯示屏
2. 按鍵功能
3. 操作方法
進入主菜單：按下“Menu”鍵（或長按導航鍵，視型號而定）。
導航至所需功能：使用上下鍵選擇“基本設置”、“保護設置”或“診斷信息”等模塊。
修改參數：選中參數后，按“Enter”鍵進入編輯模式，使用導航鍵調整數值，再次按“Enter”保存。
HMI的詳細操作說明見手冊第6章“人機界面”，建議用戶熟悉按鍵布局以提高操作效率。
二、參數初始化
參數初始化用于將PSTX軟啟動器恢復到出廠默認設置，適用于調試或故障后重置。操作步驟如下：
進入HMI主菜單，選擇“系統設置”（System Settings）。
導航至“恢復出廠設置”（Reset to Factory Defaults）。
按“Enter”鍵確認，屏幕提示“確認重置？”。
再次按“Enter”鍵，設備將重置所有參數并重啟。
注意：初始化會清除所有用戶設置，建議先備份參數（見下文“參數拷貝”）。
三、參數拷貝到另一臺設備
PSTX支持將參數從一臺軟啟動器復制到另一臺設備，便于批量配置。以下是兩種方法：
1. 通過HMI拷貝
備份參數：
進入“系統設置”菜單，選擇“參數備份”（Parameter Backup）。
按“Enter”鍵將當前參數保存至內部存儲器。
恢復參數：
在目標設備上進入“系統設置”菜單，選擇“參數恢復”（Parameter Restore）。
按“Enter”鍵加載備份參數，完成后重啟設備。
2. 通過PSTX Configurator軟件
導出參數：
使用USB或通信接口連接軟啟動器至電腦。
打開PSTX Configurator軟件，讀取設備參數。
選擇“導出”（Export），保存為參數文件（.prm格式）。
導入參數：
連接目標設備，打開軟件。
選擇“導入”（Import），加載參數文件并寫入設備。
四、密碼設置與消除
PSTX提供密碼保護功能，防止未經授權的參數修改。
1. 設置密碼
進入“系統設置”→“用戶權限”（User Access）。
選擇“設置密碼”（Set Password）。
輸入4位數字密碼（如“1234”），按“Enter”確認。
再次輸入相同密碼驗證，保存成功后密碼生效。
2. 消除密碼
進入“用戶權限”菜單，選擇“取消密碼”（Disable Password）。
輸入當前密碼，按“Enter”確認。
密碼清除后，設備恢復無保護狀態。
提示：若忘記密碼，需聯系ABB技術支持，使用管理員權限重置。
五、外部端子啟動模式
PSTX支持通過外部端子控制電機的啟動和停止，適用于PLC或手動開關控制。
1. 接線
2. 配置
進入HMI的“控制設置”（Control Settings）菜單。
將“控制模式”設置為“外部端子”（External Terminal）。
保存設置并退出。
3. 操作
六、旁路控制實現
旁路控制在電機達到全速后，通過旁路接觸器直接連接電源，繞過軟啟動器以降低能耗。
1. 接線
旁路接觸器：連接至軟啟動器的旁路輸出端子（標記為“Bypass”或“BP”）。
主回路：旁路接觸器的主觸點并聯在軟啟動器的輸入（L1, L2, L3）和輸出（T1, T2, T3）之間。
2. 配置
進入HMI的“功能設置”（Function Settings）菜單。
啟用“旁路模式”（Bypass Mode）。
設置“旁路延時”（Bypass Delay），通常為0.5-2秒，確保電機全速運行后再切換。
3. 工作原理

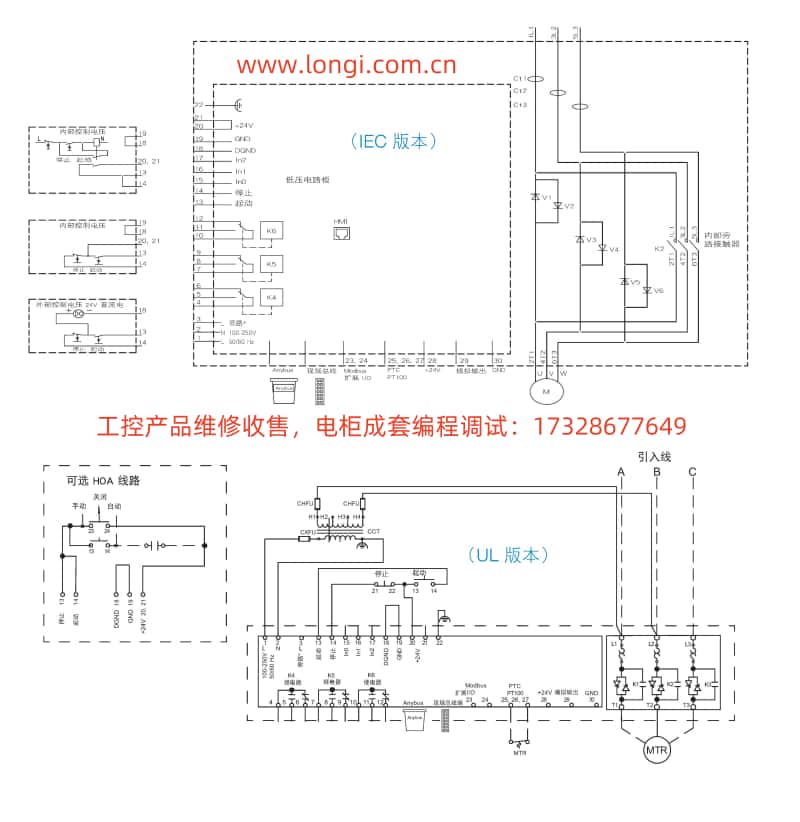

七、接線方法
1. 主回路接線
主回路連接電源和電機，示意圖如下（基于手冊第4章）：
復制代碼電源輸入 軟啟動器 電機L1 ----+------[ L1 T1 ]------+---- M1L2 ----+------[ L2 T2 ]------+---- M2L3 ----+------[ L3 T3 ]------+---- M3| |+--------[ PE ]---------+---- GND
L1, L2, L3：三相電源輸入。
T1, T2, T3：電機輸出。
PE：接地端子。
2. 控制回路接線
控制回路用于信號輸入輸出，示意圖如下：
復制代碼控制電源 軟啟動器控制端子+24V ----+----[ COM ]|----[ Start ]----[ 開關 ]|----[ Stop ]----[ 開關 ]|----[ Fault ]----[ 報警器 ]GND -----+----[ GND ]
Start/Stop：連接外部開關或PLC。
Fault：故障信號輸出，用于外部指示。
真實圖片：手冊第4章提供接線照片，建議參考以確保準確性。
八、重要參數設置
以下是PSTX的關鍵參數及其作用：
| 參數名稱 | 功能 | 推薦值 |
|---|
| 啟動時間 | 控制電機加速時間 | 2-20秒 |
| 電流限制 | 限制啟動電流倍數 | 2-4倍額定電流 |
| 過載保護 | 設置過載閾值 | 1.1-1.5倍額定電流 |
| 停機時間 | 控制減速停止時間 | 5-30秒 |
| 旁路延時 | 全速后切換至旁路的時間 | 0.5-2秒 |
設置方法：進入“基本設置”菜單，逐項調整并保存。
九、故障代碼與解決方法
PSTX通過故障代碼提示問題，以下是常見代碼及其解決方法：
| 故障代碼 | 含義 | 解決方法 |
|---|
| F001 | 電機過載 | 檢查負載是否超限，調整過載保護參數 |
| F002 | 軟啟動器過熱 | 清潔風扇，改善通風條件 |
| F003 | 電源相序錯誤 | 檢查L1, L2, L3接線順序 |
| F004 | 輸出短路 | 檢查電機和線路，排除短路點 |
| F005 | 通信故障 | 檢查通信電纜和設置 |
排除步驟：
記錄故障代碼，查閱手冊第11章。
根據提示檢查接線、負載或散熱。
修復后按“Reset”鍵清除故障。
十、總結
通過本文，用戶可全面掌握ABB PSTX系列軟啟動器的操作面板功能、參數管理、控制模式設置、接線方法、關鍵參數配置及故障處理技巧。建議結合手冊（文檔編號：1SFC132081M2001）使用，以確保設備安全高效運行。
