一、產品概述

川肯軟啟動器SCKR1系列是一款功能強大的數字化軟啟動解決方案，適用于功率范圍從11kW至850kW的電機。本指南將詳細介紹操作面板功能、參數初始化、參數拷貝、密碼設置與解除、外部端子啟動模式、旁路控制實現、主回路與控制回路接線方法、重要參數以及故障代碼的含義與解決方法，幫助用戶高效、安全地使用該設備。

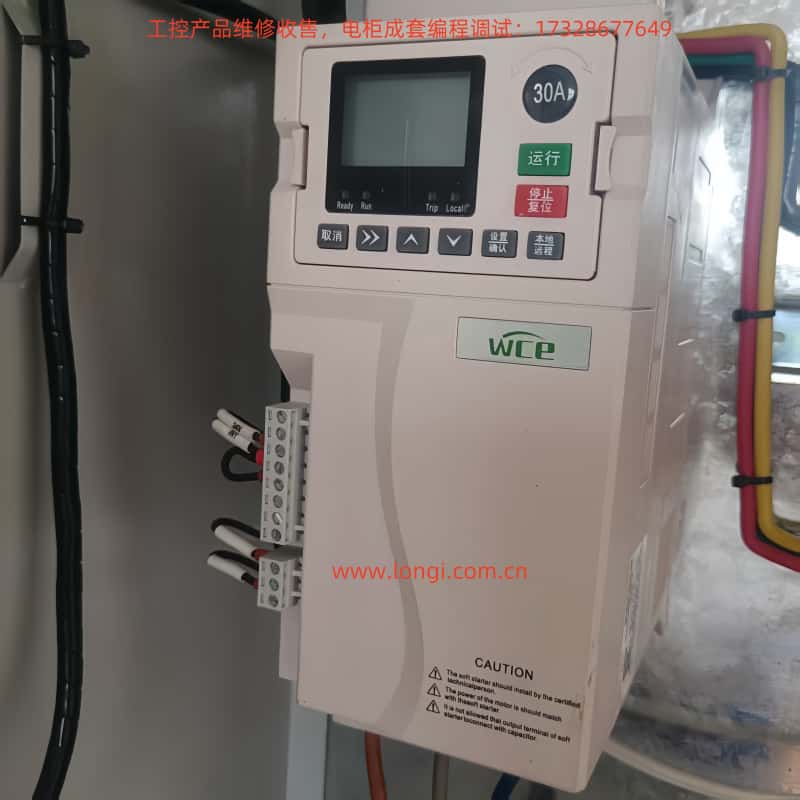

二、操作面板（鍵盤，HMI）的具體功能

SCKR1系列軟啟動器的操作面板（HMI）是用戶與設備交互的核心部件，提供參數設置、狀態監控和故障診斷功能。以下是其主要功能（參考文檔PAGE16，6.1 Operation Panel）：

1. 顯示屏

• 顯示實時狀態（如電流、功率、電機溫度等）和編程詳情。

• 可通過參數8D選擇顯示實時電流或電機功率信息。

• 下半部分顯示內容可通過“▲”和“▼”按鈕切換，包括軟啟動器狀態、電機溫度、電流、功率等。

2. 按鍵功能

• 菜單導航鍵（▲/▼）：切換菜單選項、參數或調整參數值。

• MENU鍵：進入菜單或參數編輯模式，保存參數更改（含STORE功能）。

• EXIT鍵：退出菜單或參數編輯，取消未保存的更改。

• ALT鍵：與F1/F2組合使用，打開功能日志或調試工具。

• F1/F2快捷鍵：快速訪問常用任務（功能由參數8B、8C定義）。

• L/R鍵：切換本地（Local）與遠程（Remote）控制模式。

3. 狀態LED指示燈

• Ready（準備就緒）：常亮表示電機停止且啟動器就緒，閃爍表示等待重啟延時或溫度檢測。

• Run（運行）：常亮表示電機全壓運行，閃爍表示啟動或停止中。

• Trip（故障）：常亮表示啟動器跳閘，閃爍表示警告狀態。

• Local（本地）：常亮表示本地控制模式，熄滅表示遠程控制模式。

• 若所有LED熄滅，表示無控制電壓。

4. 同步功能

• 操作面板與軟啟動器參數同步，若更換面板，會顯示確認信息，用戶可選擇將面板參數復制到啟動器或反之。

三、參數初始化

初始化參數是確保軟啟動器與電機匹配的第一步（參考PAGE7，3.1 Setting Procedure Summary）：

1. 準備工作

• 在連接電源之前，確保未施加電源電壓。

• 完成物理安裝和控制電纜連接（詳見接線部分）。

2. 初始化步驟

• 返回主菜單，選擇“Standard Menu”。

• 轉到“Motor Data 1”，編輯參數1A（電機額定電流），匹配電機銘牌值。

• 按“MENU”鍵，進入主菜單。

• 用“▲/▼”鍵選擇“Fast Setting”，按“ENTER”進入。

• 在列表中找到應用類型，按“ENTER”開始設置。

• 按“ALT” + “TOOL”鍵，進入“Tool”菜單。

• 使用“▲/▼”鍵轉到“Date/Time”屏幕。

• 按“ENTER”鍵進入編輯模式。

• 用“▲/▼”調整日期和時間值，按“ENTER”保存。

• 步驟1：施加控制電壓（A1、A2端子，220 - 440VAC）。

• 步驟2：設置日期和時間

• 步驟3：快速設置（適用于常見應用）

• 步驟4：若無匹配應用，使用標準菜單

• 步驟5：按多次“EXIT”退出菜單。

3. 注意事項

• 對于高級應用，參考“Extended Menu”（PAGE31）和參數說明（PAGE35）。

• 可使用內置仿真工具（3.3 Simulation Tool）檢查接線和控制邏輯。

四、參數拷貝

操作面板支持參數拷貝功能，便于多臺設備配置（參考PAGE16，6.1 Operation Panel）：

1. 步驟

• 用“▲/▼”選擇“Display to Starter”。

• 按“MENU”確認，參數將復制到目標啟動器。

• 按“MENU”鍵，進入“Load/Save Settings”（PAGE35）。

• 選擇“Save to Display”，按“ENTER”保存。

• 步驟1：在源軟啟動器上，將參數保存到操作面板

• 步驟2：移除操作面板，插入目標軟啟動器。

• 步驟3：目標設備檢測到新面板后，顯示“New Display Detected”

2. 注意事項

• 若參數不生效，目標設備將加載默認值，需檢查兼容性。

• 確保兩臺設備型號匹配，避免參數沖突。

五、密碼設置與消除

密碼保護用于限制參數修改（參考PAGE28 - 29，9.2 Parameter Write Protection & 9.3 Access Password）：

1. 設置密碼

• 步驟1：按“MENU”鍵，進入“Programming Menu”。

• 步驟2：轉到“Access Password”（參數15A）。

• 步驟3：輸入新密碼（默認0000），按“ENTER”保存。

• 步驟4：設置“Parameter Write Protection”（參數15B）為“Read Only”，限制修改。

2. 消除密碼

• 步驟1：進入“Access Password”菜單。

• 步驟2：輸入當前密碼，按“ENTER”驗證。

• 步驟3：將密碼改為“0000”，將參數15B設為“Read/Write”，解除保護。

3. 注意事項

• 忘記密碼需聯系供應商重置，可能需恢復出廠設置。

六、外部端子啟動模式

外部端子啟動通過遠程控制輸入實現（參考PAGE9，4.4 Control Cable）：

1. 配置

• 軟啟動器有3個固定遠程輸入（C53、C54等），支持低壓小電流控制。

• 按“L/R”鍵切換至遠程模式（Local LED熄滅）。

2. 接線

• 啟動：短接C53 - C54（啟動輸入）。

• 停止：斷開C53 - C54。

• 復位：短接另一對輸入（需配置，見參數6M）。

3. 參數設置

• 在“Input”菜單（PAGE74，6 Input）中，配置參數6A/6F（輸入功能）為“Start/Stop/Reset”。

4. 注意事項

• 確保接線正確，測試時觀察對應LED是否點亮。

七、旁路控制實現

旁路控制用于在電機全速運行后繞過軟啟動器（參考PAGE15，5.2 Bypass Contactor）：

1. 內置旁路

• 功率5.5kW至500kW的型號內置旁路，無需外部接觸器。

• 自動切換，運行時無需額外操作。

2. 外部旁路

• 無內置旁路的型號需安裝外部旁路接觸器。

• 接觸器AC1額定值≥電機電流。

• 接線：旁路接觸器并聯于軟啟動器輸出端（2/T1, 4/T2, 6/T3）。

3. 控制

• 配置繼電器輸出（參數7A - 7L）為“Bypass”，在電機達到全壓時閉合，激活旁路接觸器。

八、接線（主回路和控制回路）

1. 主回路接線（參考PAGE10 - 11，4.8 - 4.9）

• 輸入端：1/L1, 3/L2, 5/L3連接三相電源。

• 輸出端：2/T1, 4/T2, 6/T3連接電機。

• 接地：5.5 - 55kW型號在輸入端有1個接地端子，75 - 500kW有2個（輸入和輸出各1個）。

• 示意圖（簡易文本表示，建議參考實際手冊圖）：

復制代碼[電源 L1]---[1/L1]   [2/T1]---[電機 U][電源 L2]---[3/L2]   [4/T2]---[電機 V][電源 L3]---[5/L3]   [6/T3]---[電機 W][接地]------[Earth]

2. 控制回路接線（參考PAGE8 - 9，4.2 - 4.4）

• 控制電壓：A1, A2端子連接220 - 440VAC。

• 遠程輸入：C53 - C54等端子連接外部開關。

• 示意圖：

復制代碼[220 - 440V]---[A1]   [C53]---[啟動開關]---[C54][A2]   [其他輸入]---[停止/復位開關]

九、重要參數

以下是關鍵參數（參考PAGE73 - 76，12.2 Parameter Value）：

• 1A：電機額定電流，匹配電機銘牌。

• 2A - 2D：啟動模式、斜坡時間、初始電流、電流限制，影響啟動性能。

• 4A - 4F：保護設置，如啟動超時、欠電流、瞬時過流。

• 6A - 6F：輸入功能，定義外部端子作用。

• 7A - 7L：繼電器輸出功能，如旁路控制。

• 15A - 15B：訪問密碼和寫保護。

十、故障代碼、含義及解決方法

以下是常見故障代碼（參考PAGE81 - 82，13.5 Trip Code）：

1. 1 - Starting Time Limit

• 含義：啟動時間超限。

• 解決：檢查參數4A，延長啟動時間或調整負載。

2. 2 - Motor Overload

• 含義：電機過載。

• 解決：檢查電機負載，調整參數1B - 1D，冷卻后重啟。

3. 8 - Power Down/Power Circuit

• 含義：電源故障或電路未通。

• 解決：檢查主接觸器和熔斷器。

4. 15 - Starter Communication

• 含義：通信故障。

• 解決：檢查接口連接，聯系供應商。

更多故障詳見手冊PAGE81 - 82，解決時需斷電檢查。
