一、引言
吹塑機是生產空心塑料制品（如PE瓶子、容器）的關鍵設備，其工藝涉及擠出、夾持、吹塑、冷卻和開模等步驟。派克590+直流調速器以其精確的速度和扭矩控制能力，特別適合控制吹塑機中的直流電機。本文詳細闡述如何將590+調速器應用于PE材料吹塑機，涵蓋電機功能、接線方案、參數設置、控制系統集成，以及電氣接線圖和控制示意圖的文字描述。
二、吹塑機電機功能分析
吹塑機（特別是用于PE材料的擠出吹塑機）的工藝流程包括：
電機功能
根據吹塑機工藝，以下電機適合使用590+直流調速器：
電機規格（基于用戶提供）
假設：擠出機電機使用上述規格，夾持單元電機規格可能不同（例如10A，假設值），需根據實際銘牌調整。
三、590+直流調速器應用設計
1. 應用位置和功能

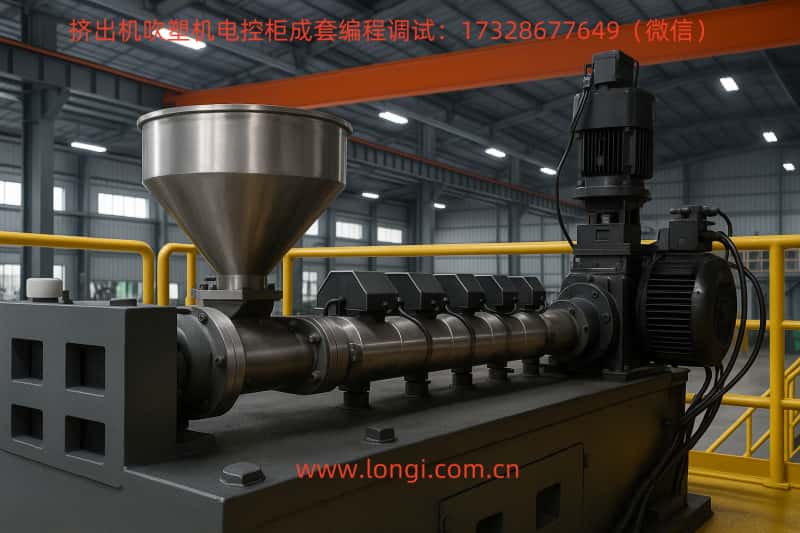

擠出機電機
控制模式：速度控制模式（Speed Setpoint）。
功能：精確控制螺桿轉速，確保PE材料熔化均勻；通過PID控制維持穩定擠出；使用Ramp功能實現平滑啟停。
實現：調速器接收PLC的0-10V速度參考信號，通過編碼器或直流發電機反饋實際速度。

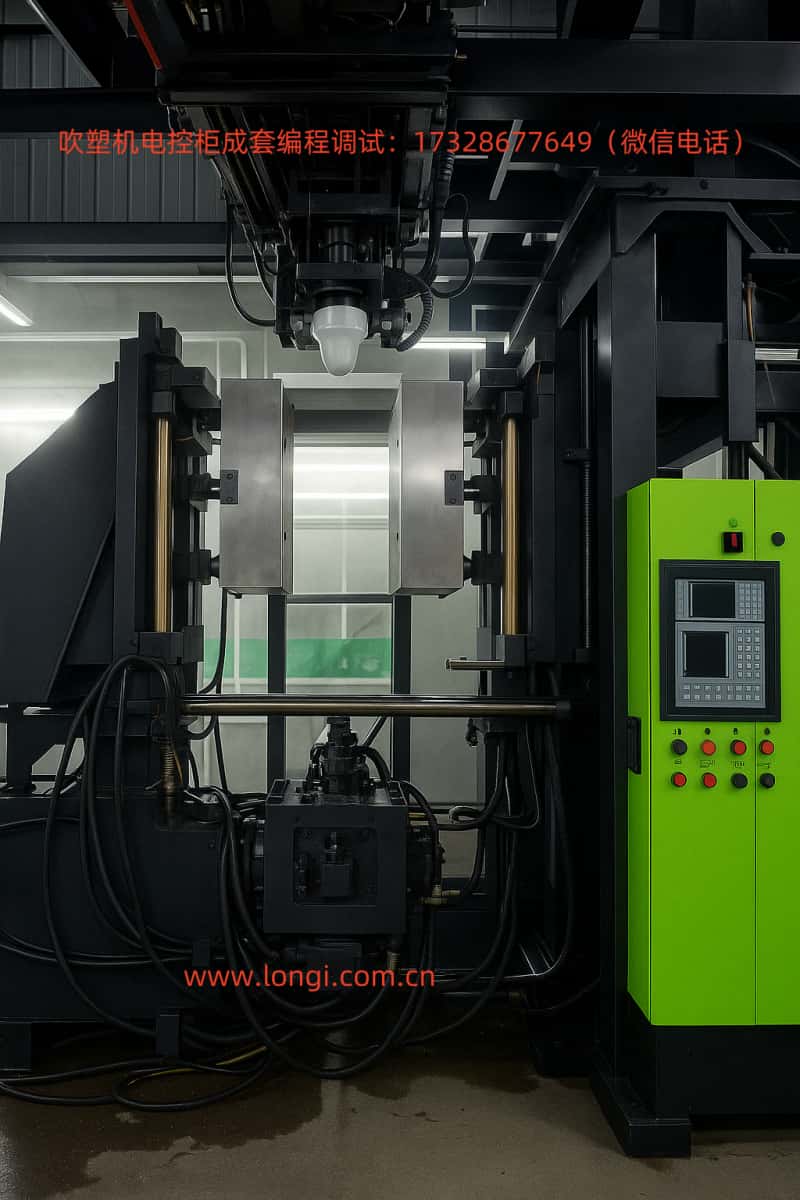

夾持單元電機
控制模式：速度控制模式（Speed Setpoint）或位置控制模式（若支持）。
功能：控制模具快速閉合和打開；確保動作精確，減少機械沖擊。
實現：調速器接收PLC的開合命令，可能結合限位開關實現位置控制。
2. 接線方案
電機連接
控制信號連接
速度參考：PLC模擬輸出（0-10V）連接到A4端子（ANIN3），確保信號屏蔽以減少噪聲。
啟動/停止：PLC數字輸出連接到C3端子（DIGN2，啟動）；PLC數字輸出連接到C4端子（DIGN3，停止，或使用單一信號）。
反饋：編碼器連接到調速器編碼器輸入端子；直流發電機連接到TB端子。
通信：P3端口連接PLC通信接口（例如RS-485），用于數據交換。
電源連接
接線注意事項
使用屏蔽電纜減少電磁干擾。
確保接地良好，符合安全規范。
參考手冊附錄L的接線圖。
3. 參數設置
設置步驟
通過MMI進入配置模式（CONFIGURE ENABLE = ENABLED）。
設置上述參數，參考手冊菜單系統。
保存參數（CONFIGURE ENABLE = DISABLED）。
4. 控制系統集成
PLC選型
推薦：Siemens S7-1200（緊湊型，適合中小型吹塑機）或S7-300（適合大型設備）。
功能：控制工藝流程（擠出、夾持、吹塑、開模）；發送模擬信號（速度參考）和數字信號（啟動/停止）；接收調速器反饋（速度、電流、故障）。
模塊：模擬輸出模塊（如EM 231，0-10V）；數字輸出模塊（如EM 222）；通信模塊（如RS-485）。
HMI選型
推薦：Siemens KTP700 Basic或Allen-Bradley PanelView Plus。
功能：顯示擠出速度、電機電流、故障狀態；提供啟動/停止按鈕、速度設置界面；報警管理。
界面示例：主頁顯示運行狀態、速度、電流；設置頁調整擠出速度、夾持速度；報警頁顯示調速器故障代碼。
工控機（可選）
推薦：Siemens Simatic IPC477E或Beckhoff CX5130。
功能：配方管理（存儲不同PE制品參數）；數據記錄（生產數據、故障日志）。
適用場景：大型生產線或需要高級自動化功能時。
控制邏輯
示例邏輯（文字描述）
5. 電氣接線圖和控制示意圖
擠出機接線圖（文字描述）
[三相電源 380V] --> [L1/L2/L3] --> [590+ 輸入端]
[24V DC 電源] --> [C9(+24V)/C10(0V)] --> [590+ 控制電源]
[擠出機電機 電樞] --> [A1/A2] --> [590+ 輸出端]
[擠出機電機 勵磁] --> [FL1/FL2] --> [590+ 勵磁端]（若外部）
[PLC 模擬輸出 0-10V] --> [A4(ANIN3)] --> [590+ 速度參考]
[PLC 數字輸出] --> [C3(DIGN2)] --> [590+ 啟動]
[PLC 數字輸出] --> [C4(DIGN3)] --> [590+ 停止]
[編碼器] --> [編碼器輸入] --> [590+ 反饋]
夾持單元接線圖（文字描述）
[三相電源 380V] --> [L1/L2/L3] --> [590+ 輸入端]
[24V DC 電源] --> [C9(+24V)/C10(0V)] --> [590+ 控制電源]
[夾持電機 電樞] --> [A1/A2] --> [590+ 輸出端]
[夾持電機 勵磁] --> [FL1/FL2] --> [590+ 勵磁端]（若外部）
[PLC 模擬輸出 0-10V] --> [A4(ANIN3)] --> [590+ 速度參考]
[PLC 數字輸出] --> [C3(DIGN2)] --> [590+ 啟動]
[PLC 數字輸出] --> [C4(DIGN3)] --> [590+ 停止]
[限位開關] --> [數字輸入] --> [590+ 位置反饋]
控制示意圖（文字描述）
[操作員] --> [HMI KTP700]
[HMI] --> [PLC S7-1200]
[PLC] --> [模擬輸出 Q0.0] --> [擠出機 590+ A4]
[PLC] --> [數字輸出 Q0.1] --> [擠出機 590+ C3]
[PLC] --> [模擬輸出 Q0.2] --> [夾持 590+ A4]
[PLC] --> [數字輸出 Q0.3] --> [夾持 590+ C3]
[擠出機 590+] --> [擠出機電機] --> [螺桿]
[夾持 590+] --> [夾持電機] --> [模具]
[PLC] --> [其他控制] --> [吹塑閥、冷卻系統]
四、實施步驟
接線
確認電源電壓（380V或匹配）。
連接電機電樞（A1/A2）、勵磁（FL1/FL2，若需）。
連接控制電源（C9/C10）。
連接PLC模擬輸出到A4，數字輸出到C3/C4。
連接反饋設備（編碼器或直流發電機）。
連接P3端口到PLC通信接口。
參數設置
進入MMI，設置CONFIGURE ENABLE = ENABLED。
設置電樞電壓、電流限制、勵磁模式等參數。
配置速度反饋和控制模式。
保存參數，設置CONFIGURE ENABLE = DISABLED。
PLC和HMI配置
測試與調試
五、注意事項
安全：接線前斷電，遵守電氣安全規范。
調試：逐步測試，避免電機過載或機械損壞。
PE材料特性：確保擠出速度與溫度控制協調，參考ScienceDirect。
手冊參考：詳細接線和參數設置需查閱Eurotherm Manual。
六、結論
通過將派克590+直流調速器應用于吹塑機的擠出機和夾持單元，可以實現精確的電機控制，提高PE制品的生產效率和質量。接線方案確保信號傳輸可靠，參數設置匹配電機需求，PLC和HMI集成實現自動化控制。本方案為通用設計，實際應用中需根據具體設備和工藝微調。
