瑞深變頻器RCP600系列ERR04故障（恒速過流）分析與解決方案

一、故障現象與定義

ERR04是瑞深變頻器RCP600系列在運行過程中可能出現的故障代碼，它表示恒速運行過電流問題。當變頻器在恒速階段（即非加減速過程）檢測到輸出電流持續超過額定值的150%~200%時，會觸發此保護機制。故障現象包括：

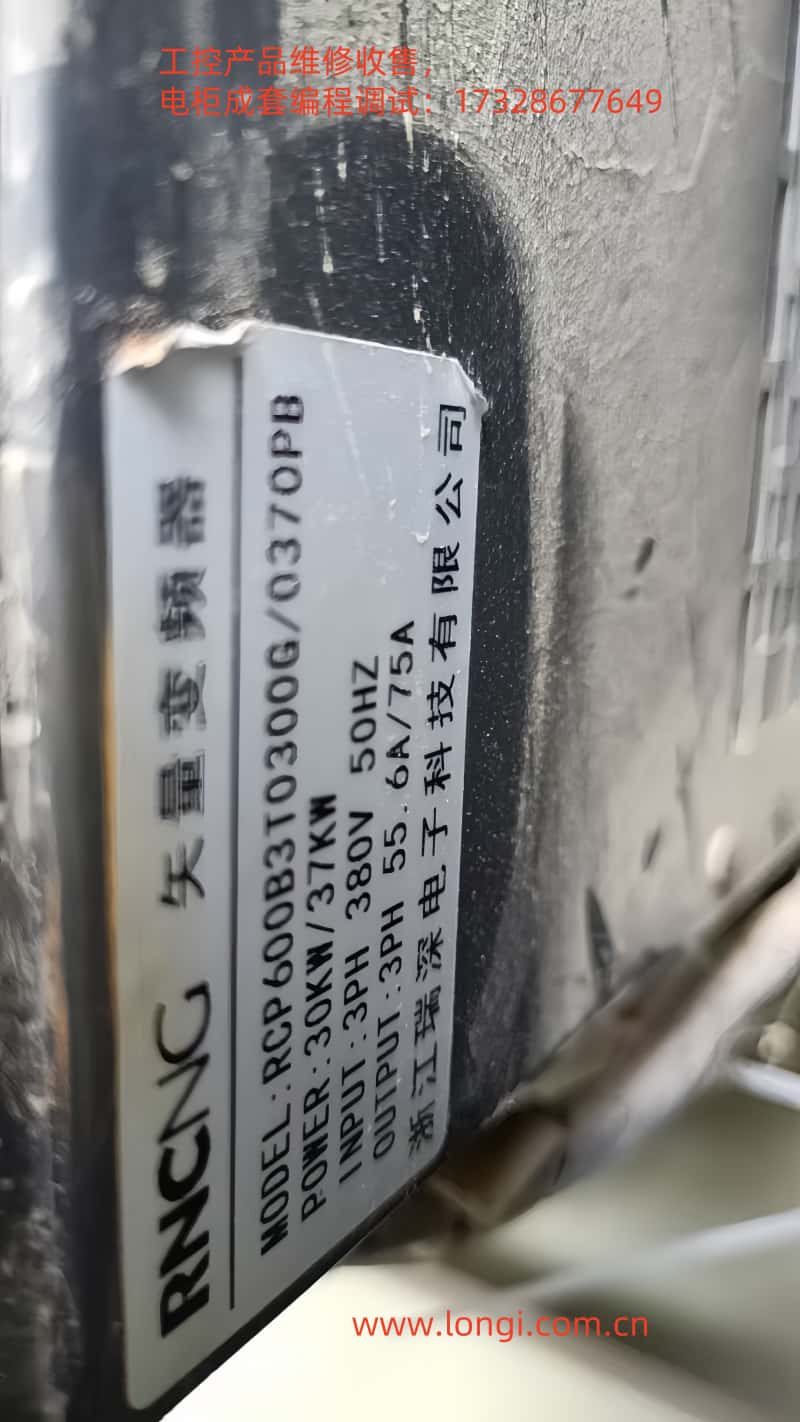

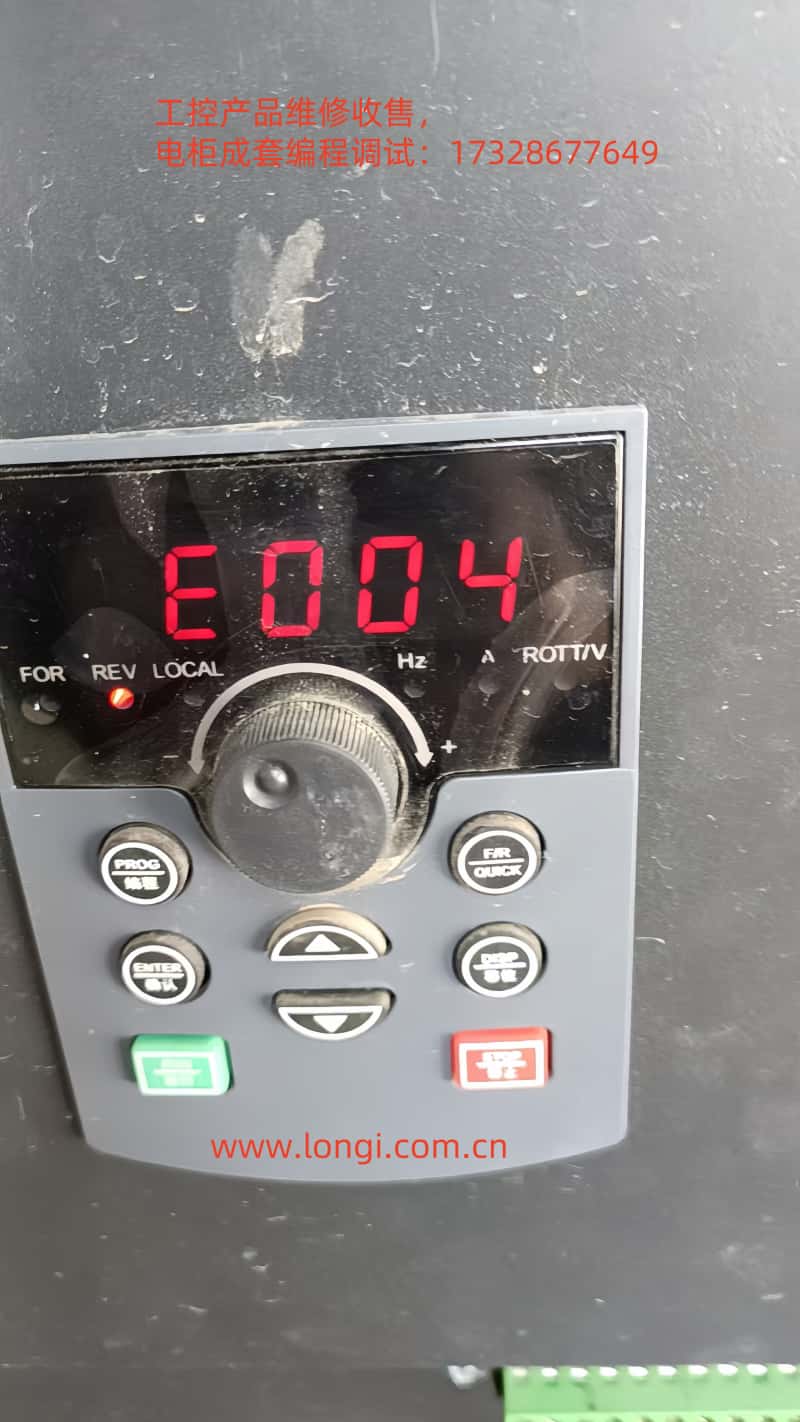

• 變頻器面板顯示“ERR04”或“恒速過流”報警信息。

• 設備停機保護，可能伴隨異常噪音或電機發熱現象。

• 復位后設備可短暫運行，但故障容易再次出現。

此故障會直接影響設備的連續運行能力，因此需要從電氣參數、機械負載、硬件狀態三個方面進行系統性排查。

二、故障原因分析與診斷流程

1. 核心原因分類

2. 科學診斷流程

Step 1 – 現場觀察與數據記錄

• 記錄故障發生時的運行頻率、電流值、母線電壓（通過面板U0組參數讀取）。

• 檢查電機與機械負載是否有異響、溫升異常或可見機械損傷。

Step 2 – 區分負載側與電氣側故障

• 脫開電機負載，空載運行變頻器：若ERR04消失，則問題在負載側；若仍存在，需檢查電氣參數與硬件。

• 使用兆歐表檢測電機繞組對地絕緣（要求≥5MΩ），排除接地故障。

Step 3 – 參數驗證與波形分析

• 核對電機銘牌參數，檢查P0組（基本參數）與A2組（電機參數）設置是否匹配。

• 通過示波器或變頻器內置波形記錄功能，觀察輸出電流波形是否畸變（如諧波過大）。

三、針對性解決方案

1. 參數優化調整

• 電機自學習：執行變頻器“電機參數自整定”（參考說明書PA組功能），確保定子電阻、電感值與實際電機一致。

• 降低轉矩補償：調整P2-21（恒速轉矩補償系數），逐步降低至80%~100%測試。

• PID參數重置：若應用PID控制，將PA-03（比例增益）與PA-04（積分時間）恢復默認值，避免過調。

2. 負載側故障處理

• 機械系統排查：檢查聯軸器對中、軸承潤滑、皮帶張力，消除卡滯點。

• 負載匹配驗證：確保電機功率與機械負載匹配，避免長期超負荷運行。例如，22kW電機驅動30kW負載時，需更換變頻器與電機組合。

3. 電氣硬件檢修

• 輸出側絕緣檢測：使用500V兆歐表測量U/V/W端子對地絕緣，若＜5MΩ，需更換電機電纜或修復繞組。

• 電流檢測校準：

• 檢查霍爾傳感器接線是否松動。

• 通過AC-20~AC-27（模擬量校正參數）重新校準電流檢測精度，偏差需控制在±2%以內。

• 散熱系統維護：清理風道灰塵，測試散熱風扇啟停（P8-47設置溫度閾值），必要時更換老化風扇。

4. 進階調試技巧

• 載波頻率調整：在A5-01（PWM調制方式）中降低載波頻率（如從12kHz降至8kHz），減少開關損耗導致的溫升。

• 過流失速抑制：啟用P3-19（過流失速控制）與P3-20（抑制強度），設置動作電流為130%~150%額定值。

四、預防性維護建議

1. 定期參數備份：利用變頻器“用戶參數備份”功能（P7組），保存優化后的參數，避免意外重置導致失調。

2. 硬件巡檢制度：

• 每季度檢測輸出端子緊固狀態，防止接觸電阻增大。

• 每年使用熱成像儀掃描IGBT模塊與整流橋，溫升異常點提前處理。

3. 負載監控：加裝機械振動傳感器與電流趨勢記錄儀，實現早期故障預警。

五、維修案例參考

案例背景：某注塑機配套RCP600-22kW變頻器頻繁報ERR04，空載運行正常，帶載10分鐘后故障觸發。

排查過程：

• 空載電流顯示12A（正常），帶載后電流升至48A（額定電流42A）。

• 電機絕緣檢測正常，但拆解發現減速機軸承存在銹蝕卡阻。

• 更換軸承后，調整P2-21（轉矩補償）從150%降至110%，故障消除。

六、總結

ERR04故障的解決需遵循“參數-負載-硬件”三級排查邏輯，結合實時數據與設備狀態分析。重點在于區分瞬時過流與持續性過載，避免盲目更換部件。通過科學的調試流程與預防性維護，可顯著提升變頻系統穩定性，降低非計劃停機風險。
