ABB ACS880 驅動器數字輸入（DI）和輸出（DO）分配指南

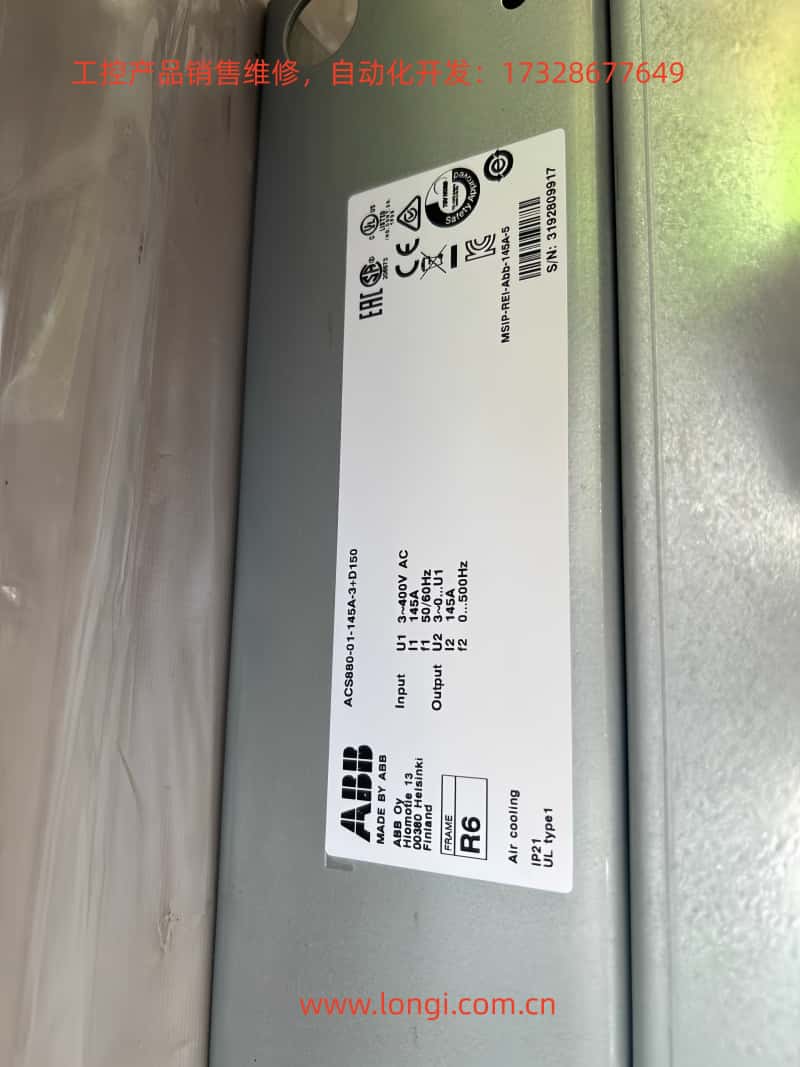

在 ABB ACS880 驅動器中，分配數字輸入（DI）和輸出（DO）需配置參數，以將特定驅動器信號或功能連接到可用的 I/O 終端。這通常通過驅動器的控制面板、Drive Composer PC 工具或現場總線通信來完成。ACS880 具有 6 個標準數字輸入（DI1–DI6）、1 個數字聯鎖輸入（DIIL）和 2 個可配置為輸入或輸出的數字輸入/輸出（DIO1–DIO2）。還可通過 FIO-01 或 FDIO-01 等擴展模塊添加額外的 I/O。

以下是根據 ACS880 主控制程序固件手冊編寫的逐步指南。在進行更改前，請務必參考特定驅動器變體的完整硬件和固件手冊、安全預防措施和接線圖。確保在接線時驅動器已斷電，并遵循所有安全說明。

前提條件

• 確認驅動器的 I/O 終端：標準 I/O 位于控制單元上（例如，XDI 用于 DI，XDIO 用于 DIO，XRO 用于繼電器輸出，通常用作 DO）。

• 在修改前備份現有參數。

• 使用參數組 96（系統）根據預定義設置選擇適當的應用宏（例如，工廠宏默認將 DI1 設置為啟動/停止）。

分配數字輸入（DI）的步驟

數字輸入用于控制啟動/停止、方向、故障復位或外部事件等功能。分配意味著在相關參數組中選擇一個 DI 作為特定驅動器功能的源。

1. 訪問參數：使用驅動器控制面板（菜單 > 參數）或 Drive Composer 導航到參數組。

2. 監控 DI 狀態（可選，用于故障排除）：

• 參數 10.01：顯示 DI 的實時狀態（位編碼：位 0 = DIIL，位 1 = DI1 等）。

• 參數 10.02：顯示應用濾波器/延遲后的延遲狀態。

• 調整濾波：參數 10.51 DI 濾波時間（默認 10 ms，范圍 0.3–100 ms）以消除信號抖動。

3. 為 DI 分配功能：

• 啟動/停止命令（組 20 啟動/停止/方向）：

• 速度參考選擇（組 22）：

• 故障復位（組 31 故障功能）：

• 外部事件（組 31）：

• PID 控制（組 40 過程 PID 設置 1）：

• 電機熱保護（組 35）：

• 20.01 Ext1 命令：設置為“In1 啟動；In2 方向”，并將 DI1 分配給 20.02 Ext1 啟動觸發源，DI2 分配給 20.07 Ext1 方向源。

• 對于點動：20.26 點動 1 啟動源 = 選擇的 DI（例如，DI3）。

• 22.87 恒定速度選擇 1 = 選擇的 DI（例如，DI4 用于激活恒定速度）。

• 31.11 故障復位源 = 選擇的 DI（例如，DI5）。

• 31.01 外部事件 1 源 = 選擇的 DI（例如，DI6 用于觸發警告/故障）。

• 40.57 PID 激活源 = 選擇的 DI。

• 使用 DI6 作為 PTC 輸入：設置 35.11 溫度 1 源 = “DI6 (inv)”用于反相邏輯。

• 轉到所需功能的參數組，并選擇 DI 作為源。

• 示例：

• 對于 DIO 作為輸入：設置 11.02 DIO 延遲狀態以進行監控，并像 DI 一樣分配（例如，DIO1 可以通過 11.38 頻率輸入縮放作為頻率輸入）。

4. 設置延遲（如果需要）：

• 對于每個 DI：參數 10.05–10.16（例如，10.05 DI1 接通延遲 = 0.0–3000.0 s，默認 0.0 s）以定義激活/停用延遲。

5. 強制 DI 進行測試：

• 10.03 DI 強制選擇：選擇要覆蓋的 DI 位。

• 10.04 DI 強制數據：設置強制值（例如，強制 DI1 高電平以進行模擬）。

分配數字輸出（DO）的步驟

數字輸出（包括通常用作 DO 的繼電器輸出 RO 和配置為輸出的 DIO）用于指示驅動器狀態，如運行、故障或就緒。分配意味著選擇驅動器信號作為輸出的源。

1. 訪問參數：與上述相同。

2. 配置繼電器輸出（RO，常用作 DO）：

• 10.24 RO1 源：選擇信號（例如，“就緒運行”= 位指針 01.02 位 2）。

• 10.27 RO2 源，10.30 RO3 源：與其他 RO 類似。

• 默認值：RO1 = 就緒運行，RO2 = 運行中，RO3 = 故障（-1，反相）。

• 組 10 標準 DI，RO：

• 延遲：10.25 RO1 接通延遲（0.0–3000.0 s），10.26 RO1 斷開延遲。

3. 將 DIO 配置為輸出：

• 11.05 DIO1 功能：設置為“輸出”（默認輸入）。

• 11.06 DIO1 輸出源：選擇信號（例如，“運行中”= 01.06 位 1）。

• 類似地，對于 DIO2：11.08 DIO2 功能 = “輸出”，11.09 DIO2 輸出源。

• 延遲：11.07 DIO1 接通延遲，11.10 DIO1 斷開延遲（DIO2 相同）。

• 組 11 標準 DIO，FI，FO：

• 對于頻率輸出：使用 DIO2 作為 FO 通過 11.42 頻率輸出源（例如，實際速度）。

4. 常見分配示例：

• 將“故障”輸出到 RO3：設置 10.30 RO3 源 = “故障（-1）”用于反相邏輯（無故障時輸出激活）。

• 將“達到設定點”輸出到 DIO1：11.06 = “達到設定點”（06.11 位 8）。

• 對于制動控制（組 44）：44.18 制動打開請求源 = 選擇的 DO。

附加說明

• 邏輯反相：許多參數支持反相邏輯（例如，“DI1 (inv)”表示低電平有效）。

• 擴展模塊：如需更多 I/O，請使用組 14–16（例如，14.03 模塊 1 類型 = FIO-11，然后配置 14.11–14.16 以添加額外的 DI）。

• 應用宏：從宏開始（96.04 宏選擇）以進行預分配的 I/O，然后進行自定義。

• 安全和測試：分配后，在安全環境中進行測試。如果可用，請使用模擬模式（95.20 HW 選項字 1，位 14）。

• 頻率 I/O：DIO1 可以是頻率輸入（11.38 頻率輸入縮放），DIO2 可以是輸出（11.45 頻率輸出縮放）。

• 如果出現問題，請檢查診斷（組 04 警告/故障）或咨詢 ABB 支持。

有關詳細接線，請參考 ACS880 硬件手冊。
