引言
在數控機床和工業自動化系統中，西門子 SINUMERIK 808D 系統以其穩定性和高集成度被廣泛應用于車床、銑床和其他加工設備。然而，隨著使用時間的增長，用戶常常遇到設備無法正常啟動、停留在 BIOS “Prepare Boot to OS” 界面的問題。此類故障表面上表現為 CF 卡系統無法啟動，但實際原因可能涉及軟件、硬件乃至參數配置等多個層面。
本文將全面解析 SINUMERIK 808D 的系統架構、CF 卡的作用與特點、故障的成因分類、排查與修復的具體步驟，并深入探討硬件層面的維修方法，提供一份可供維修工程師與用戶直接參考的完整技術指南。
一、SINUMERIK 808D 系統結構與啟動流程
1.1 系統組成

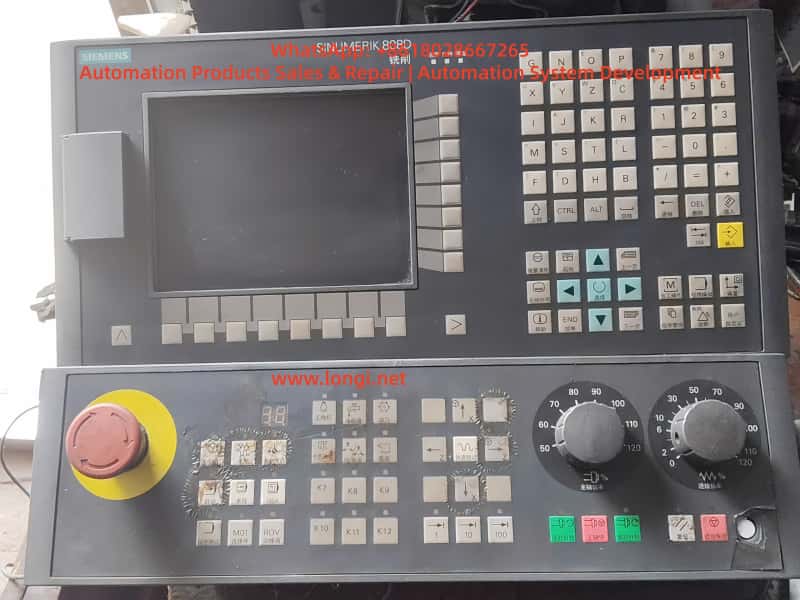

SINUMERIK 808D 是一體化數控系統，其核心部件主要包括：
PPU（Panel Processing Unit）：即面板處理單元，集成操作面板與主控硬件，類似于工業 PC。
CF 卡（Compact Flash Card）：用于存放操作系統（基于 Windows Embedded）和 NC 系統軟件，是啟動的關鍵介質。
驅動單元與伺服電機接口：實現機床控制。
電源模塊：提供穩定的低壓電源，支持主板與外設運行。
1.2 啟動流程
上電 → BIOS 自檢：PPU 上電后進入 InsydeH2O BIOS，檢查 CPU、內存、存儲設備。
識別 CF 卡 → 引導系統：BIOS 從 CF 卡的引導區加載操作系統。
加載 SINUMERIK NC 軟件：完成 Windows 內核與數控系統的加載。
進入操作界面：用戶可進行加工程序的調用與操作。

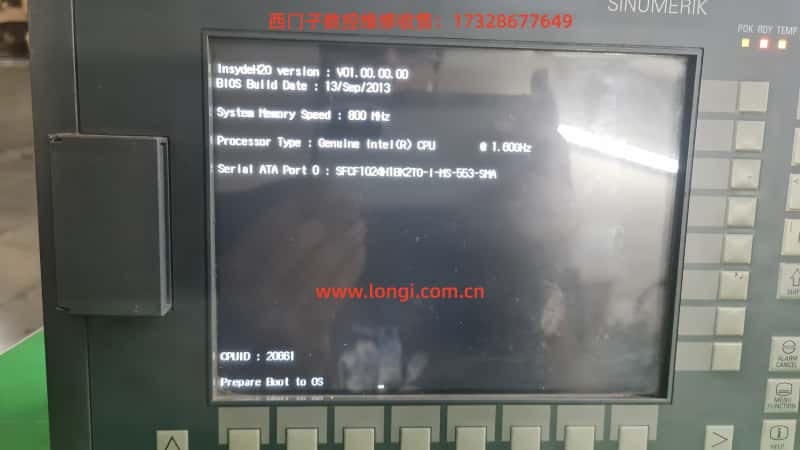

當系統停在 “Prepare Boot to OS” 時，說明 BIOS 已檢測到 CF 卡，但操作系統未能成功接管。
二、CF 卡在 808D 系統中的作用
2.1 存儲內容
2.2 特點
2.3 故障風險
長期運行導致讀寫壽命耗盡。
插拔頻繁造成金手指磨損。
意外斷電導致文件系統損壞。
三、常見啟動故障成因分類
通過實踐經驗與西門子官方資料，可以將 808D 無法啟動的原因總結為以下三類：
3.1 軟件層面
3.2 硬件層面
3.3 配置層面
BIOS 啟動順序錯誤。
BIOS 設置因電池欠壓丟失。
四、現場排查與快速修復步驟
在設備無法進入操作系統時，可以按照以下步驟逐步排查：
4.1 確認 CF 卡狀態
拔下 CF 卡，檢查金手指是否氧化。
用讀卡器接入 PC，確認是否能正常識別。
4.2 檢查 BIOS 設置
上電后按 F2 進入 BIOS Setup。
在 Boot 菜單中確認 CF 卡處于第一啟動順序。
若有異常，選擇 Load Setup Defaults (F9) 恢復默認，再修改啟動項。
4.3 嘗試恢復默認數據
在上電時按住 Selection（選擇）鍵，選擇 Startup with default data。此操作會清除部分歸檔數據，但可恢復系統運行。
4.4 更換或重寫 CF 卡
若上述方法無效，需要重寫 CF 卡鏡像或更換新卡測試。
五、CF 卡鏡像恢復與克隆方法
5.1 使用官方鏡像恢復
準備 Siemens 提供的 Service System U 盤。
從 U 盤啟動 PPU。
選擇“寫入基礎鏡像”功能，重新寫入系統。
恢復機床歸檔與許可證。
5.2 自行克隆舊 CF 卡
方法一：HDD Raw Copy Tool
方法二：Win32 Disk Imager
將舊 CF 卡讀出 → 保存為 .img 鏡像。
將鏡像寫入新 CF 卡。
5.3 注意事項
六、硬件故障的判斷與處理
6.1 如何判斷硬件問題
使用新 CF 卡或重寫鏡像后仍無法啟動。
BIOS 能識別 CF 卡型號，但系統始終停在 “Prepare Boot to OS”。
出現電源不穩、主板過熱等現象。
6.2 硬件可能的故障點
CF 卡插槽/控制器損壞：焊點虛焊、接口損壞。
南橋芯片損壞：負責存儲控制，損壞會導致無法加載系統。
電源部分故障：穩壓芯片、電容失效。
6.3 維修方法
七、維護與預防措施
7.1 軟件維護
7.2 硬件維護
7.3 應急策略
八、案例分析
在一次客戶現場，SINUMERIK 808D 系統突然無法進入，停留在 “Prepare Boot to OS”。工程師通過以下步驟解決：
檢查 BIOS → 啟動順序正確。
嘗試 Startup with default data → 仍失敗。
讀取舊 CF 卡 → 鏡像文件損壞。
用 HDD Raw Copy Tool 克隆備用鏡像到新 CF 卡。
插入新 CF 卡 → 系統恢復正常。
最終確認為 CF 卡壽命耗盡引起的故障，未涉及主板硬件問題。
九、總結
西門子 SINUMERIK 808D 系統啟動停在 BIOS 界面的問題，大多數情況下與 CF 卡損壞或系統鏡像丟失相關，通過 更換/重寫 CF 卡即可恢復。若排除 CF 卡問題，基本可判定為 PPU 主板硬件故障，需要專業維修。
因此，正確的處理順序是：
檢查 CF 卡 → 2. 修復/克隆鏡像 → 3. 調整 BIOS 設置 → 4. 嘗試默認數據啟動 → 5. 硬件檢修。
通過本文提供的全面解析與操作流程，維修人員可以快速定位問題、選擇正確的解決路徑，減少停機時間，保障生產的穩定性。
