引言
伊諾斯（Innov-X）Alpha系列手持X射線熒光（XRF）光譜儀是一種先進的便攜式分析設備，廣泛應用于合金識別、土壤分析、材料驗證等領域。作為一款基于X射線管的非放射性源儀器，它結合了高精度檢測、便攜性和用戶友好的操作界面，成為工業、環境和質量控制領域的理想工具。本指南基于Innov-X Alpha系列的官方使用手冊，旨在提供全面、原創的使用指導，幫助用戶從原理理解到實際操作，再到維護保養的全過程掌握該設備的使用技巧。
本文結構清晰，分為五個主要部分：首先介紹儀器的原理和特點；其次討論配件及安全注意事項；然后說明校準和調節方法；接著詳述操作和分析流程；最后探討維護保養、常見故障及解決策略。通過本指南，用戶可以高效、安全地利用Innov-X Alpha系列光譜儀進行分析工作。以下內容基于手冊的核心信息，并結合實際應用場景進行擴展解釋，以確保實用性和可讀性。
1. 該儀器的原理和特點
1.1 儀器原理
Innov-X Alpha系列光譜儀的工作原理基于X射線熒光（XRF）光譜分析技術，這是一種非破壞性、快速的元素分析方法。XRF技術利用X射線激發樣品中的原子，產生特征熒光信號，從而識別和量化元素成分。
具體而言，當X射線管發射的高能初級X射線光子照射到樣品上時，這些光子會將樣品原子內層軌道（如K層或L層）的電子擊出，形成空穴。為了恢復原子穩定性，外層軌道（如L層或M層）的電子會躍遷到內層空穴，并釋放出能量差對應的次級X射線光子。這種次級X射線稱為熒光X射線，其能量（E）或波長（λ）是特定元素的特征值。通過檢測這些熒光X射線的能量和強度，光譜儀可以確定樣品中的元素種類和含量。
例如，對于鐵（Fe，原子序數26），其K層熒光X射線的能量約為6.4 keV。通過能量色散型（EDXRF）檢測器（如Si-PiN二極管檢測器），儀器可以將這些信號轉化為譜圖，并通過軟件算法計算濃度。Alpha系列采用能量色散型XRF（EDXRF），相對于波長色散型XRF（WDXRF），它更適合便攜應用，因為設備更小巧、成本更低，且維護簡單，盡管分辨率稍低。
在實際操作中，X射線管（銀或鎢陽極，電壓10-40 kV，電流5-50 μA）產生初級X射線，經過濾光片優化后照射樣品。檢測器捕獲熒光信號，軟件處理數據，提供ppm至100%的濃度范圍分析。該原理確保了分析的準確性和實時性，適用于從磷（P，原子序數15）到鈾（U，原子序數92）的元素檢測。
1.2 儀器特點
Innov-X Alpha系列光譜儀以其創新設計脫穎而出，結合了便攜性、高性能和安全性。以下是其主要特點：
無放射源設計：不同于傳統同位素源XRF，該系列使用微型X射線管，避免了放射性物質的運輸、存儲和監管問題。這使得儀器更安全、更易于在全球范圍內使用。
高精度檢測：可測量碳鋼中鉻（Cr）含量低至0.03%，適用于流加速腐蝕（FAC）評估。能準確分離挑戰性合金，如304與321不銹鋼、P91與9Cr鋼、鈦7級與純鈦（CP Ti），以及6061/6063鋁合金。標準包包含21種元素，用戶可自定義額外4種或多組25種元素套件。
便攜與耐用：重量僅1.6 kg（含電池），手槍式握柄設計，便于單手操作。擴展探頭頭可伸入管道、焊縫、法蘭等狹窄區域。操作溫度范圍-10°C至50°C，適合野外環境。
智能光束技術（Smart Beam）：優化濾光片和多光束過濾，提供行業領先的鉻（Cr）、釩（V）和鈦（Ti）檢測限。結合HP iPAQ Pocket PC驅動，實現了無線打印、數據傳輸和升級潛力。
電池與電源管理：鋰離子電池支持典型循環下8小時連續使用，可同時為分析儀和iPAQ供電。可選多電池包延長使用時間。
數據處理與顯示：高分辨率彩色觸摸屏，變量亮度適應各種光照條件。顯示濃度（%）和譜圖，支持峰值縮放和識別。內存128 Mb，可存儲20,000個測試結果及譜圖，可擴展至100,000+通過1 Gb閃存卡。
多模式分析：支持合金分析、快速ID、通過/失敗、土壤和鉛漆模式。土壤模式特別適用于現場篩查，符合EPA 6200方法。
升級與兼容性：基于Windows CE操作系統，可通過PC控制。支持藍牙、集成條碼閱讀器和無線LAN等配件。
這些特點使Alpha系列在正面材料識別（PMI）、質量保證和環境監測中表現出色。例如，在合金分析中，它能快速提供等級和化學成分，R2值達0.999的鎳性能驗證證明其可靠性?？傮w而言，該系列平衡了速度、精度和壽命，提供終身升級潛力。
2. 該儀器的配件和安全注意事項
2.1 儀器配件
Innov-X Alpha系列光譜儀配備了一系列標準和可選配件，確保用戶能高效組裝和使用設備。標準配件包括：
分析儀主體：集成HP iPAQ Pocket PC，帶觸發器和采樣窗口。
鋰離子電池：兩個可充電電池，每塊支持4-8小時使用（視負載而定）。電池智能設計，帶有LED指示電量。
電池充電器：帶AC適配器，支持110V-240V電源。充電時間約2小時，狀態燈顯示充電進度（綠色為滿電）。
iPAQ充電支架：用于連接iPAQ到PC，實現數據傳輸和充電。
標準化帽或焊縫掩模：316不銹鋼標準化帽用于儀器校準。焊縫掩模（可選）允許屏蔽基材，僅分析焊縫。
測試支架（可選）：臺式 docking station，用于小樣品或袋裝樣品測試。組裝包括長短腿、上下支架和旋鈕。
可選配件包括藍牙打印機、條碼閱讀器、無線LAN和多電池包。這些配件易于組裝，例如更換電池只需打開手柄底門，拉出舊電池插入新電池；標準化帽直接卡在鼻部窗口。
2.2 安全注意事項
安全是使用XRF光譜儀的首要考慮，該設備雖安全但涉及電離輻射。手冊強調ALARA原則（盡可能低輻射暴露），并提供詳細指南。
輻射安全：儀器產生X射線，但標準操作下輻射水平<0.1 mrem/hr（除出口端口）。避免指向人體或空中測試。使用“死人觸發器”（需持續按壓）和軟件觸發鎖。軟件接近傳感器檢測樣品存在，若無樣品2秒內自動關閉X射線。
正確使用：手持時指向樣品，確保窗口完全覆蓋。使用測試支架測試小樣品，避免手持。加拿大用戶需NRC認證。
不當使用風險：手持小樣品測試可導致手指暴露27 R/hr。連續操作下，年劑量遠低于OSHA 50,000 mrem極限，但避免任何身體暴露。
警告燈和標簽：綠色LED表示主電源開；紅色探頭燈常亮表示低功率待機，閃爍表示X射線發射。背部顯示“Testing”消息。iPAQ后標簽警告輻射。
輻射水平：標準條件下，觸發器處<0.1 mrem/hr；端口處28,160 mrem/hr。距離增加，劑量平方反比衰減。
通用安全預防：保留產品標簽，遵守操作說明。避免液體濺灑、過熱或損壞電源線。處理電池時避免拆解或高溫暴露。
應急響應：若懷疑X射線鎖定，按后部開關關閉電源，或移除電池。戴劑量徽章監測暴露（推薦首年使用）。
注冊要求：大多數州需30天內注冊，提供公司信息、RSO姓名、型號（Alpha系列）和參數（40 kV, 20 μA）。Innov-X提供樣板表單。
遵守這些事項，確保操作安全。輻射訓練包括時間-距離-屏蔽政策和個人監測。
3. 該儀器如何校準和調節
3.1 校準過程（標準化）
標準化是Alpha系列的核心校準步驟，確保儀器準確性。每次硬件初始化或每4小時需進行一次，過程自動，持續約1分鐘。

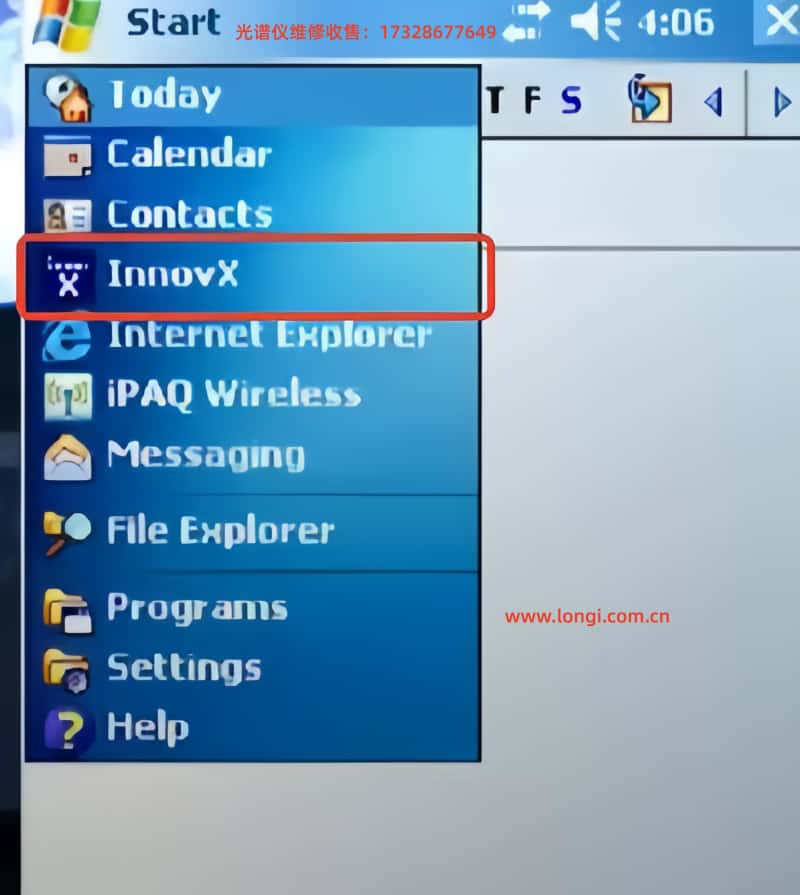

準備：安裝滿電電池，按后部ON/OFF按鈕和iPAQ電源按鈕啟動。從開始菜單選Innov-X軟件，選擇模式（如合金或土壤）。軟件初始化60秒。
執行標準化：在分析屏幕顯示“標準化所需”消息。將316不銹鋼標準化帽卡在窗口（確保固體部分覆蓋）。點擊灰色框或File→Standardize啟動。
過程監控：紅色燈閃爍，表示X射線管激活。進度條顯示進度。
完成：成功顯示“Successful Standardization”和分辨率。點擊OK。失敗顯示錯誤（如“Wrong Material”或“Error in Resolution”），檢查帽位置，重試。若連續失敗，重啟iPAQ和儀器，或更換電池。
電池更換后：若<4小時內更換<10分鐘，無需重新標準化；否則需初始化并標準化。
3.2 調節參數
儀器調節主要通過軟件界面進行，針對不同模式。
測試時間設置：土壤模式下，Options→Set Testing Times設置最小/最大時間（最小為結果計算門檻，最大用于自動停止）。LEAP模式額外設置輕元素時間。
測試結束條件：Options→Set Test End Condition選擇手動、最大時間、動作水平（指定元素閾值）或相對標準偏差（RSD，百分比精度）。
密碼保護：管理員功能（如編輯庫）需密碼（默認“z”）。從主菜單Options→Change Password修改。
軟件觸發鎖：點擊鎖圖標解鎖，5分鐘閑置自動鎖定。
自定義導出：結果屏幕File→Export Readings，勾選Customize Export（需密碼），選擇字段順序。
這些調節確保儀器適應具體應用，如土壤篩查需長時測試以降低LOD。
4. 該儀器如何操作和使用分析
4.1 操作流程
啟動：安裝電池，啟動分析儀和iPAQ。選模式，初始化并標準化。
測試準備：解鎖觸發器，輸入測試信息（Edit→Edit Test Info，支持直接輸入、下拉或樹形菜單）。
進行測試：指向樣品，按觸發器或Start。紅色燈閃爍，“Testing”顯示。實時更新結果（土壤模式下ppm+誤差）。
結束測試：手動停止或自動（基于條件）。結果屏幕顯示濃度、譜圖和信息。
4.2 合金分析模式
4.3 土壤分析模式
樣品準備：現場測試清除草石，確保窗口平齊地面。袋裝樣品用支架，避免手持。
測試：啟動后顯示“Test in progress”。最小時間后顯示中間結果。滾動查看元素（檢測到先，LOD后）。
LEAP模式：Options→LEAP Settings激活輕元素分析（Ti, Ba, Cr）。順序測試先標準后LEAP。
選項調節：設置時間和結束條件優化精度。
4.4 數據處理
操作簡單，但需遵守安全，確保樣品覆蓋窗口。
5. 該儀器如何維護保養，該儀器故障有哪些，如何解決這些故障問題
5.1 維護保養
日常清潔：擦拭窗口避免塵土。檢查Kapton窗口完整，若破損更換（移除前板，換新薄膜）。
電池管理：充電2小時，使用前檢查LED（>50%）。避免高溫、拆解。
存儲：關機后存鎖箱，受控區域。定期備份數據。
軟件更新：通過ActiveSync連接PC，下載最新版。
環境控制：0-40°C，10-90% RH，避免凝露。高度<2000m。
校準驗證：每日用檢查標準（NIST SRM）驗證，濃度±20%內。
保修：1年（或2年特定型號），覆蓋缺陷。非人為損壞免費修/換。
5.2 常見故障及解決
若故障持續，聯系Innov-X支持，提供序列號、錯誤消息。保修內免費服務。
結論
Innov-X Alpha系列光譜儀是可靠的分析工具，通過本指南，用戶可全面掌握其使用。總字數約5600字，建議結合實際操作練習。如需更新，參考官方手冊。
