一、變頻器操作面板功能詳解與參數設置

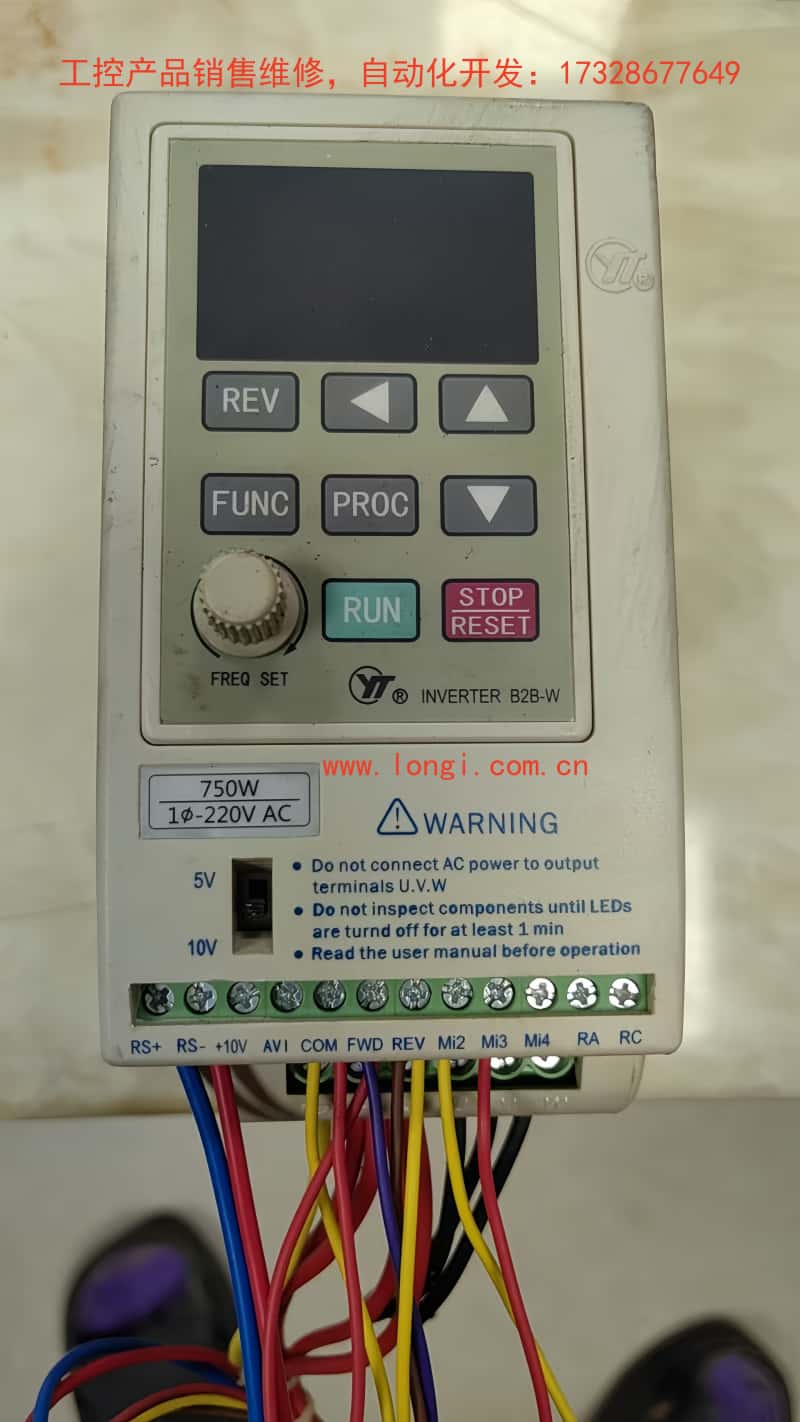

1. 操作面板功能布局

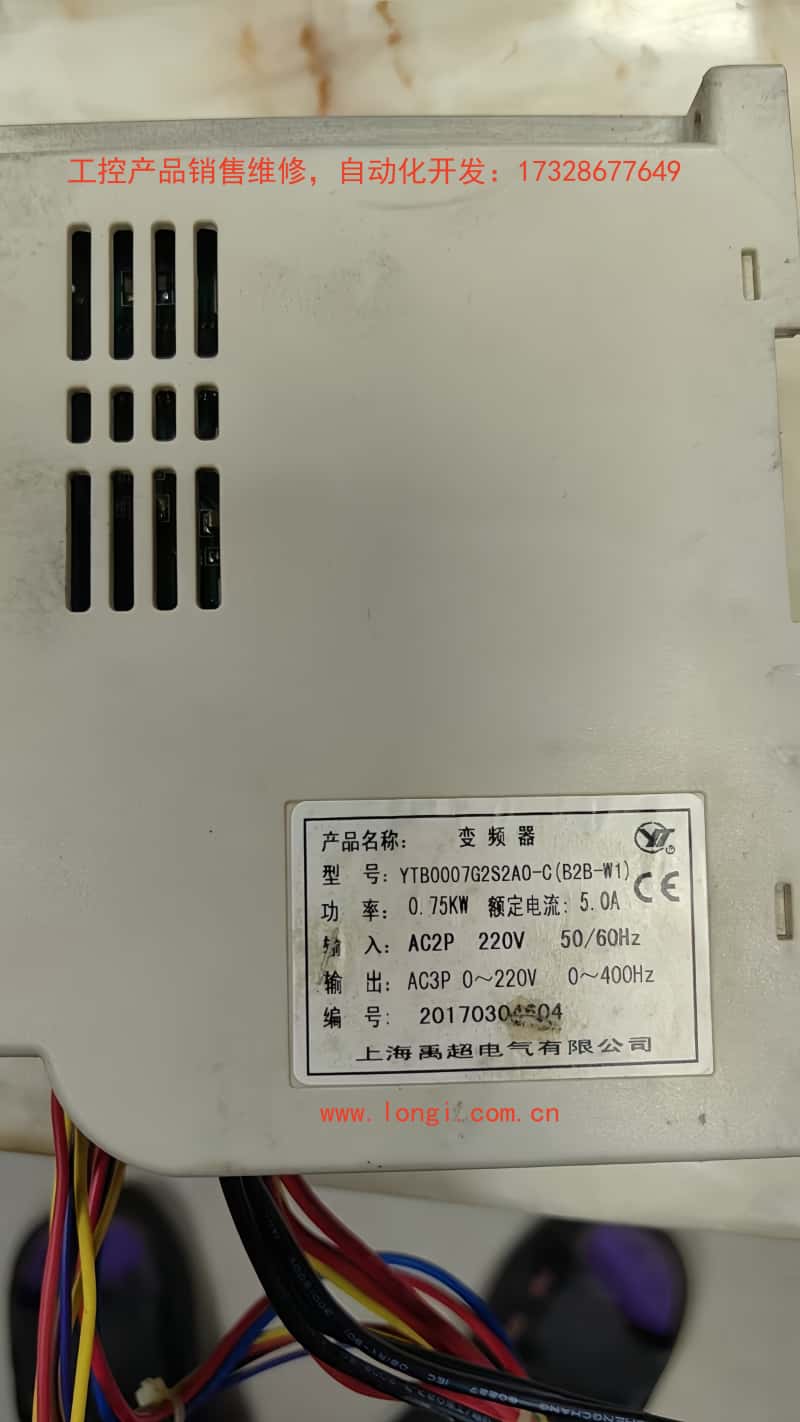

禹超變頻器YTA/YTB系列采用四位數碼顯示面板，包含以下核心功能按鍵：
四位數碼管?：顯示頻率、電流、轉速等運行參數
狀態指示燈?：RUN(運行)、STOP(停止)、CTC(定時/計數)、REV(反轉)
功能按鍵組?：
FUNC：參數設置鍵
PROC：參數記憶鍵
▲/▼：頻率增減鍵
FWD/REV：正反轉控制鍵
STOP/RESET：停止/復位鍵
面板可實現?五種監控顯示模式?（通過D039參數設置）：
輸出頻率顯示（默認）
電機轉速顯示
定時器值顯示
PLC運行階段顯示
測試模式（顯示電流、電壓、溫度等）
2. 密碼設置與參數保護機制
密碼設置流程?：
按FUNC鍵進入參數模式，找到D001參數（用戶密碼）
默認值為0（鎖定狀態），設置為1解鎖參數修改權限
修改完成后，建議將D001恢復為0以鎖定參數
參數訪問限制實現?：
通過D001密碼鎖定后，除密碼本身外所有參數不可修改
特殊參數如D176（恢復出廠值）需解鎖后才能操作
運行中部分參數禁止修改，需停機后設置
參數初始化方法?：
解鎖參數（D001=1）
找到D176參數（恢復出廠值）
設置為1后按PROC鍵執行初始化
所有參數將恢復為出廠默認值（見手冊參數表）
3. 關鍵參數設置規范
頻率相關參數設置?：
D002最高操作頻率（0-400Hz）
D009/D010輸出頻率上下限
D031頻率指令來源選擇（0-面板，1-AVI端子，2-ACI端子）
電機保護參數?：
D060電機額定電流（30-120%）
D087電子熱繼電器（0禁用/1啟用）
D085過轉矩檢測準位（30-200%）
二、外部控制與調速實現方案
1. 外部端子正反轉控制配置
硬件接線?：
正轉控制：FWD端子與COM短接
反轉控制：REV端子與COM短接
公共端：COM端子（控制回路地）
參數設置步驟?：
D032=1（設定運轉指令來源為外部端子）
D096=0（FWD正轉/停止，REV反轉/停止）
或D096=1（FWD運轉/停止，REV方向切換）
D036=2（允許正/反向運轉）
D097設置正反轉死區時間（默認0.5秒）
三線制控制方案?：
D096=2（啟用三線制模式）
接線：
啟動信號接MI1（設置為12-停止功能）
方向信號接REV
FWD接啟動按鈕常開點
操作邏輯：按FWD啟動，REV切換方向，MI1停止
2. 外部電位器調速實現
硬件連接?：
電位器三線接法：
兩端分別接+10V和COM
中間滑動端接AVI端子
AVI量程選擇：
撥動開關選擇0-5V或0-10V量程
參數配置?：
D031=1（頻率指令來源為AVI端子）
AVI量程開關匹配電位器輸出電壓范圍
D091-D095設置模擬量對應頻率：
D091模擬量低端頻率（0Hz）
D093模擬量高端頻率（如50Hz）
可選設置D092/D094調整方向特性
多段速擴展方案?：
通過MI1-MI4端子設置多段速（D098-D101）
對應參數D122-D136設置各段速頻率值
二進制組合可實現最多16段速控制
三、故障診斷與維護指南
1. 核心故障代碼解析
故障代碼 含義 可能原因 解決方案
Eo/EoCA 過電流 加速過快/負載突變 延長加速時間(D011)/檢查機械
EoCn 運行過流 負載過大/電機故障 檢查負載/D083調整限流值
EoU 過電壓 減速過快/電網電壓高 延長減速時間(D012)/裝制動單元
EoL 過載 長期超負荷運行 減輕負載/增大容量
ELU 低電壓 電源異常/缺相 檢查輸入電源電壓
ECH 連鎖斷開 安全回路斷開 檢查連鎖端子連接
2. 典型故障處理流程
過電流故障(EoCA/EoCn)處理?：
檢查電機絕緣和電纜連接
驗證負載是否卡死或超載
逐步調整參數：
增大加速時間(D011)
提高電流限值(D082-D084)
增加低頻轉矩補償(D062)
必要時加裝輸入電抗器
過電壓故障(EoU)解決方案?：
檢查電網電壓是否穩定
調整參數：
增大減速時間(D012)
設置D080制動準位適當值
啟用減速過壓失速防止(D081)
加裝制動電阻/制動單元
3. 維護保養規范
日常檢查項目?：
定期清潔散熱器風道（每3個月）
檢查接線端子緊固狀態
監控運行電流是否正常
記錄故障歷史(D170-D172)
長期停用注意事項?：
每3個月通電一次防止電容老化
儲存環境溫度-10℃~40℃
相對濕度低于90%無凝露
四、高級功能應用
1. PLC可編程運行模式
配置步驟?：
D120=1/2/3（選擇單次/循環/可控循環）
D122-D136設置各段速頻率
D141-D156設置各段運行時間
D137/D138設置段速方向（二進制編碼）
應用場景?：
自動化流水線周期運行
紡織機械多工序控制
注塑機多段速工藝
2. PID閉環控制實現
配置方法?：
D070=1（啟用PID功能）
D072-D074設置P/I/D參數
反饋信號接ACI端子（4-20mA）
目標值通過AVI或面板設定
典型應用?：
恒壓供水系統
溫度精確控制
張力恒定控制
3. RS485通訊配置
參數設置?：
D160設置站地址（1-254）
D161選擇波特率（4800-38400bps）
D163設置通訊格式（8N2 RTU模式）
協議要點?：
標準MODBUS RTU協議
重要寄存器：
2000H：控制命令
2001H：頻率設定
2100H：狀態查詢
本指南依據禹超變頻器官方手冊編制，涵蓋了從基礎操作到高級應用的全方位內容。實際使用時請結合具體機型參數差異進行調整，對于復雜故障建議聯系我們獲取專業指導。
