富士FRENIC 4600FM6e高壓變頻器常見故障解析與維修技術指南

一、前言

在現代化工廠和電力系統中，高壓變頻器承擔著關鍵的節能與驅動控制任務。富士電機（Fuji Electric）推出的 FRENIC 4600FM6e 系列高壓IGBT變頻器，憑借其多電平拓?fù)洹⒏呖煽啃院挽`活的控制功能，被廣泛應用于 電廠、鋼鐵冶金、礦山、水泥、石化及大型風機、泵類負載 的驅動場合。

然而，高壓變頻器在長期運行中，由于 電氣環境、機械負載、冷卻條件及自身器件壽命 等因素，可能會出現各種故障報警和停機現象。本文將結合實際故障圖片與官方說明書，對 常見故障類型、成因分析、維修思路與預防措施 進行深入解析，并提供一套系統化的維修技術方案。

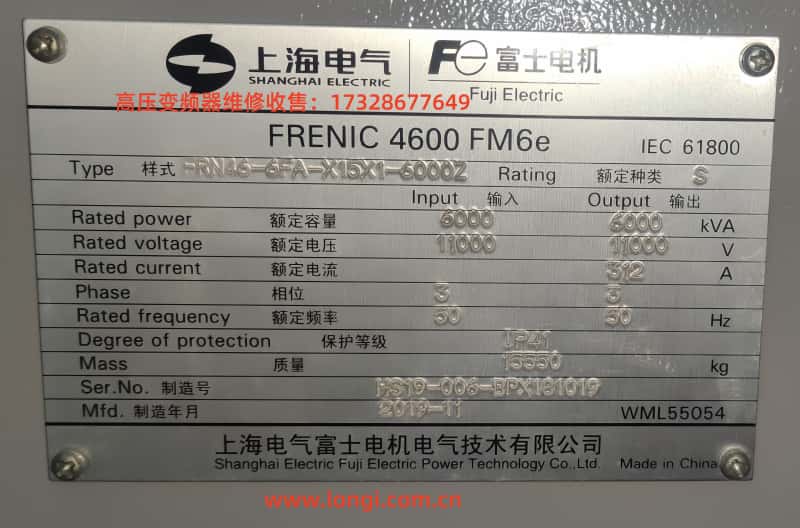

二、FRENIC 4600FM6e 設備概述

1. 產品特點

• 采用高壓IGBT多電平逆變技術，輸出波形接近正弦波，減小電機損耗。

• 模塊化單元設計，便于維護與更換。

• 配備 LCD 操作面板 與 Loader工具，可顯示故障代碼與歷史記錄。

• 支持 PROFIBUS、T-LINK、Modbus 等通訊方式，適合集中監控系統。

• 內置 單元旁路功能，在部分功率單元故障時可實現快速旁路，保持系統運行。

2. 典型應用

• 電廠循環水泵、引風機、送風機

• 鋼鐵行業鼓風機、軋機主傳動

• 礦山提升機、皮帶輸送機

• 化工與冶金工藝泵類

三、故障現象與分類

根據說明書第7章，F(xiàn)RENIC 4600FM6e 的故障可分為：

1. 重故障（Trip/Shutdown）

• 會導致變頻器立即停機，需人工排除后復位。

• 常見如：過流、過壓、IGBT單元損壞、冷卻風機停止。

2. 輕故障（Alarm/Warning）

• 系統仍可運行，但提示存在潛在風險。

• 常見如：溫度偏高、通訊異常、電流不平衡等。

典型故障現象（結合圖片與手冊）：

• 過流 (Over-current Fault) → 電機啟動瞬間電流過大，或輸出短路。

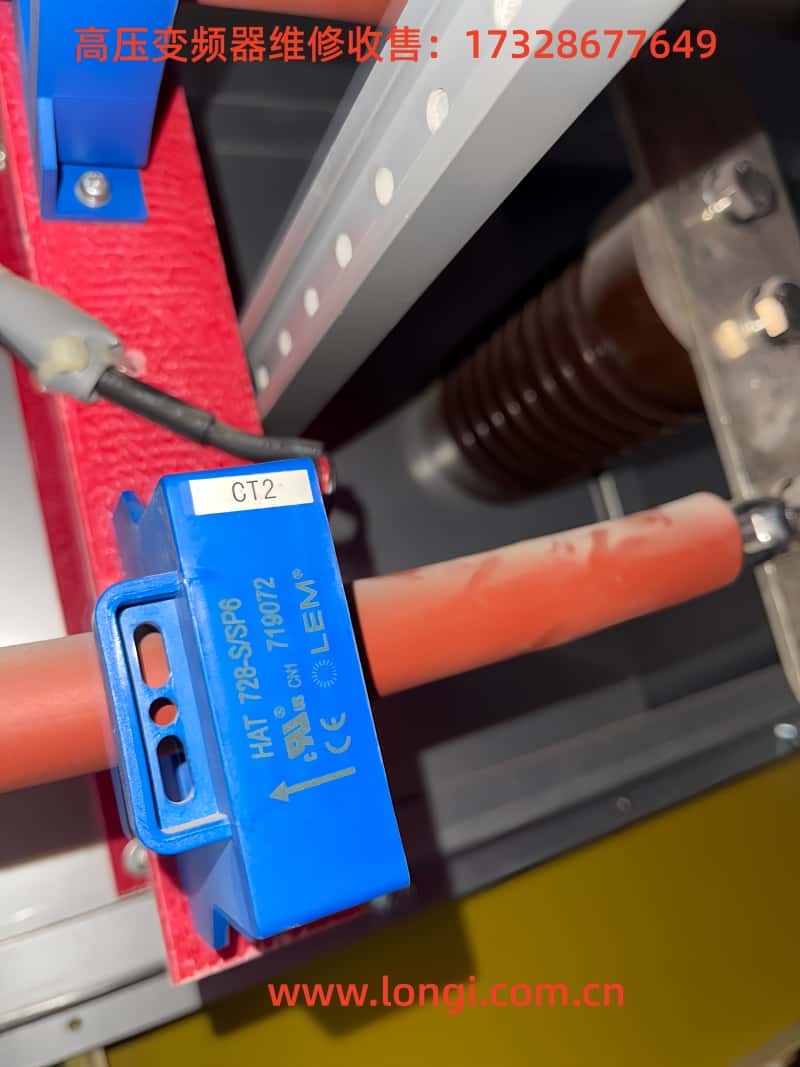

• 電流傳感器異常 (Current Sensor Error) → 電流檢測電路故障，導致保護動作。

• 過載 (Overload) → 長時間運行在額定電流以上，引發保護。

• 瞬時停電/欠壓 (Undervoltage/Power Failure) → 電網電壓跌落，觸發停機。

• 風機溫度故障 (Cooling Fan Error) → 冷卻不足，引發IGBT過熱。

四、故障成因分析

1. 過流故障

成因：

• 電機端短路或絕緣老化。

• 電機負載機械卡滯或堵轉。

• 輸出電纜破損導致接地短路。

• IGBT驅動異?；騿卧獡p壞。

診斷要點：

• 檢查電機絕緣（兆歐表測試）。

• 測量輸出電纜對地電阻。

• 查看歷史波形數據，判斷是否為啟動沖擊電流。

2. 電流傳感器異常

成因：

• 電流互感器（CT）損壞或接線松動。

• 控制板采樣電路異常。

• 單元內部檢測模塊故障。

診斷要點：

• 檢查傳感器接線及板卡插槽。

• 通過Loader讀取詳細故障代碼。

• 必要時更換相應功率單元。

3. 過載保護

成因：

• 電機長期運行在額定電流以上。

• 變頻器內部冷卻不足，導致熱模型積累。

• 負載慣量過大，加減速時間設置過短。

診斷要點：

• 監測電機電流與溫升曲線。

• 檢查冷卻風機、濾網是否堵塞。

• 調整加減速時間參數。

4. 瞬停與電源異常

成因：

• 電網電壓波動大或短時停電。

• 輸入斷路器接觸不良。

• 輔助電源不穩定。

診斷要點：

• 檢查電源側電壓曲線。

• 確認斷路器動作是否靈敏。

• 測量直流母線電壓放電情況。

5. 風機與溫度故障

成因：

• 風機壽命到期或損壞。

• 散熱器積灰導致熱阻增加。

• 溫度傳感器（NTC/PT100）損壞。

診斷要點：

• 檢查風機運轉情況。

• 清理散熱器，保證通風。

• 檢查溫度傳感器電阻是否正常。

五、維修與排查步驟

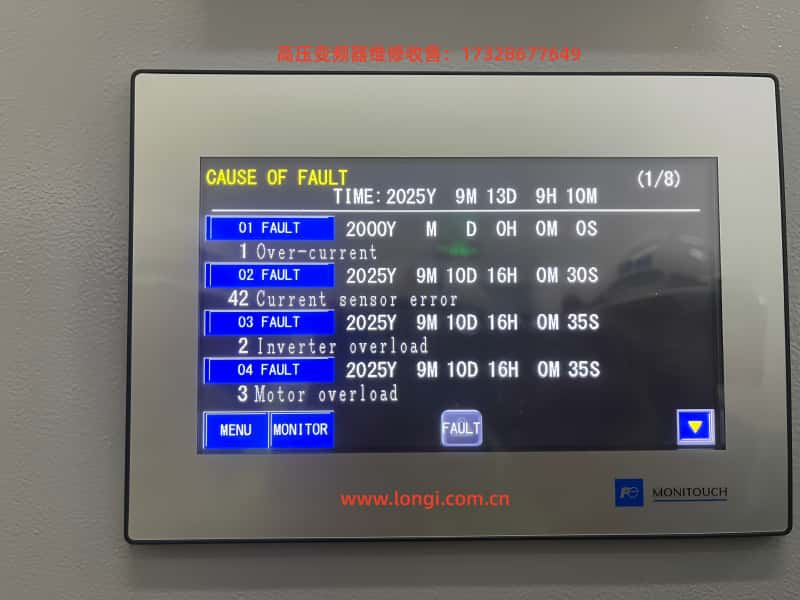

1. 讀取LCD/Loader故障代碼 → 確認是重故障還是輕故障。

2. 根據故障代碼表定位問題 → 結合手冊第7-3、7-5章節，找到原因。

3. 現場檢查：

• 電源 → 電壓是否穩定

• 電機 → 絕緣、軸承、負載狀態

• 功率單元 → LED指示、是否過熱或擊穿

• 控制系統 → 接線端子、信號是否正常

4. 硬件更換：

• 單元故障 → 更換相應功率模塊

• 風機故障 → 更換冷卻風機

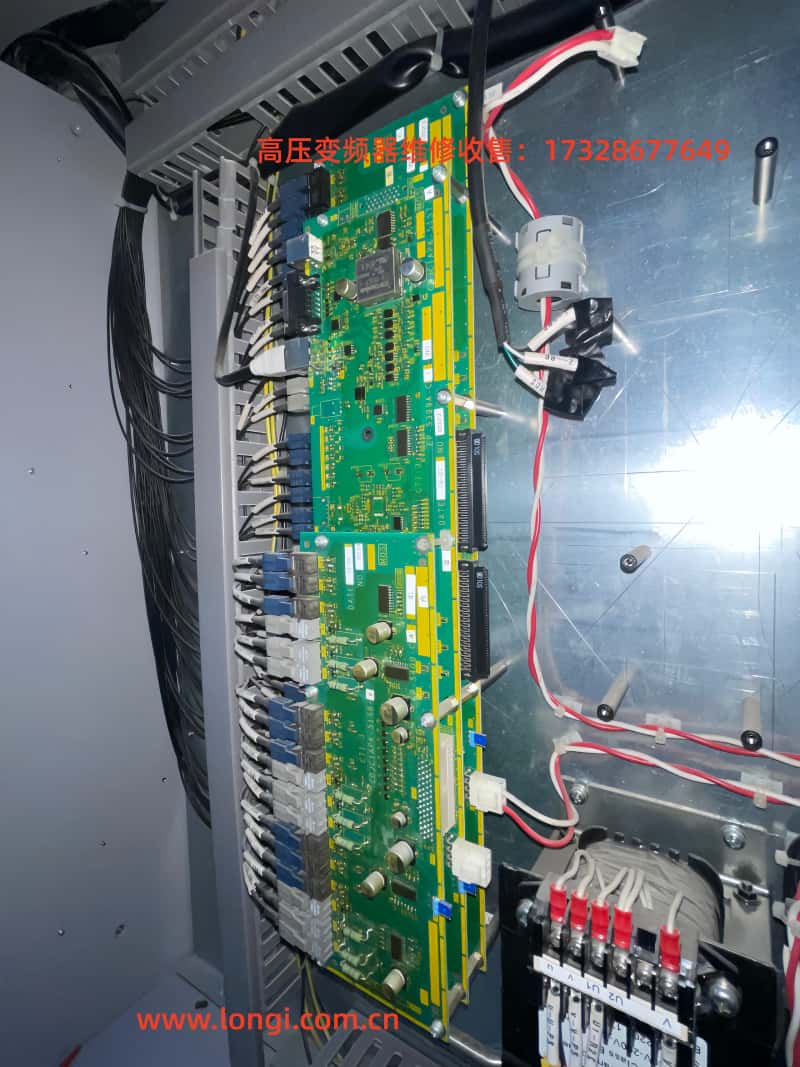

• 控制板故障 → 更換驅動板、傳感器

5. 復位與試運行：

• 故障清除后，通過LCD復位。

• 空載運行確認正常，再帶負載試運行。

六、案例分析

案例1：啟動即過流停機

• 現象：電機剛啟動即跳閘，顯示“過流保護”。

• 原因：輸出電纜絕緣破損，對地短路。

• 解決：更換電纜，重新測試絕緣。

案例2：運行一段時間后溫度故障

• 現象：運行約30分鐘，LCD顯示“冷卻風機故障”。

• 原因：散熱器積灰，風機老化。

• 解決：清理通風道，更換風機。

案例3：隨機停機，顯示瞬停

• 現象：系統偶發停機，顯示“瞬時停電”。

• 原因：電源側斷路器觸點氧化，接觸不良。

• 解決：維護斷路器，重新緊固電源端子。

七、預防性維護建議

1. 定期清潔：每6個月檢查散熱風道與風機運行。

2. 絕緣檢測：每年對電機及電纜進行兆歐測試。

3. 溫度監控：檢查柜內溫度是否超過40℃。

4. 電源質量管理：必要時加裝無功補償或穩壓裝置。

5. 備件管理：常備功率單元、冷卻風機、傳感器等關鍵備件。

八、結論

FRENIC 4600FM6e 高壓變頻器在工業應用中表現出極高的可靠性，但其復雜性也決定了故障診斷需要 系統化思路與經驗積累。通過本文的分析，可以總結出：

• 故障分為 過流、過載、電流傳感器異常、瞬停、電源異常、風機溫度問題 等幾大類。

• 維修過程中需 結合LCD故障代碼、實際檢測數據與說明書指南。

• 采取 預防性維護措施，可顯著減少突發停機概率，延長設備使用壽命。

作為技術人員，只有熟悉變頻器內部的工作原理與常見故障模式，才能快速高效地定位問題、恢復運行，確保企業生產的穩定與安全。
