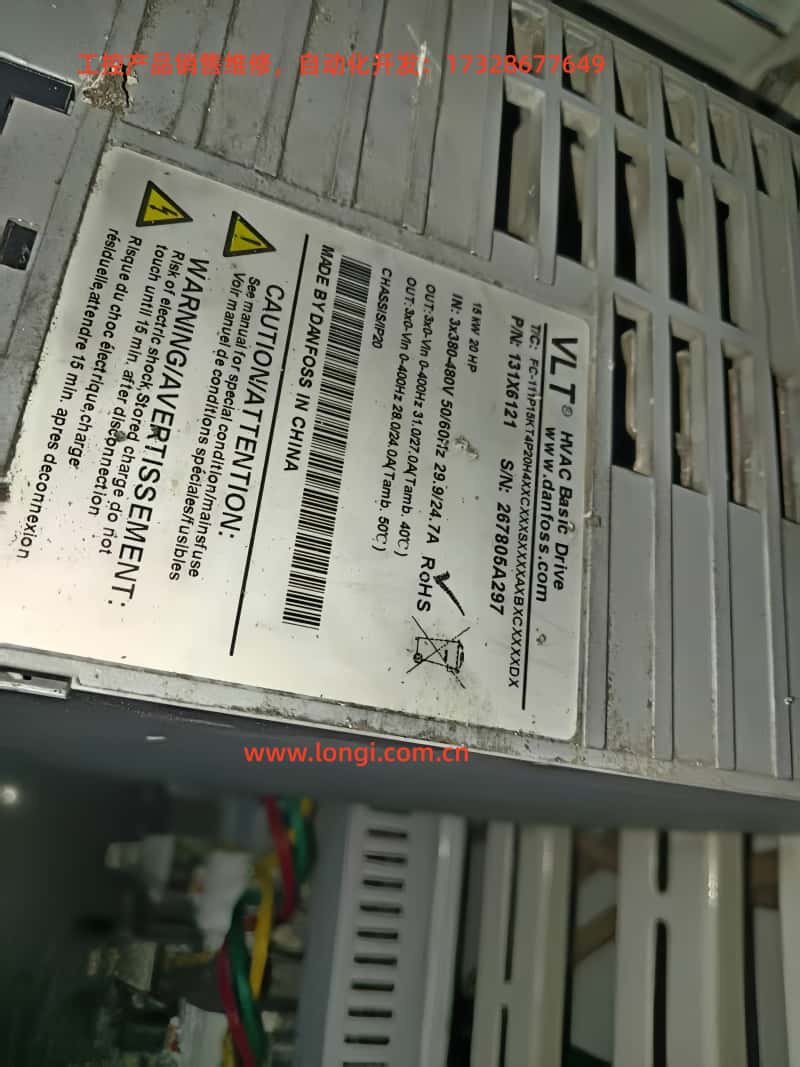

一、FC-111變頻器操作面板功能及基礎設置

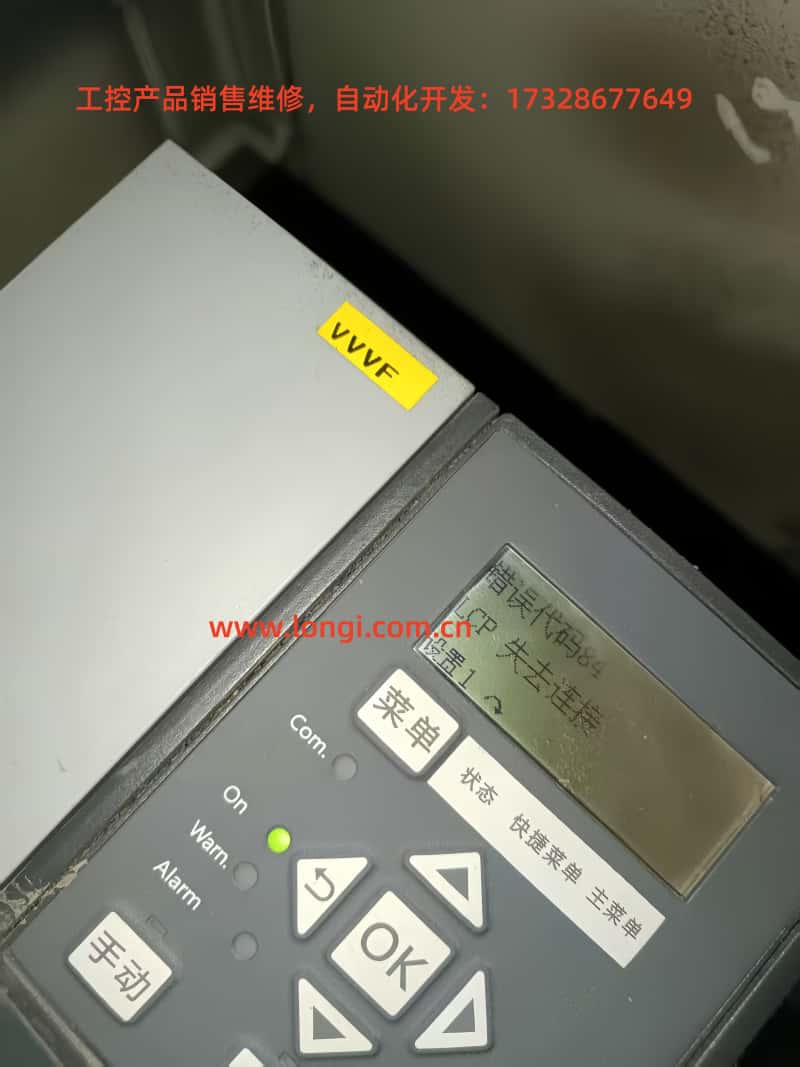

1. 本地控制面板(LCP)功能介紹

丹佛斯FC-111變頻器的本地控制面板(LCP)分為四個功能區，為用戶提供直觀的操作界面：

• A. 顯示屏區域?：

• LCP 32型號：顯示3行字母數字信息

• LCP 31型號：顯示2行

• 顯示內容包括參數編號/名稱(1)、參數值(2)、菜單編號(3)、電機方向指示(4)和當前菜單狀態(5)

• B. 菜單鍵?：

• 狀態菜單：顯示運行數據如電機頻率(Hz)、電流(A)、功率(kW/hp)等實時參數

• 快捷菜單：提供開環/閉環應用向導、電機設置等常用功能快速訪問

• 主菜單：可訪問所有參數設置

• [Menu]鍵：可在?狀態菜單?、?快捷菜單?和?主菜單?之間切換

• C. 導航鍵和指示燈?：

• 黃色Com.(通訊)指示燈：總線通訊時閃爍

• 綠色On(通電)指示燈：顯示供電狀態

• 黃色Warn.(警告)指示燈：發生警告時亮起

• 紅色Alarm(報警)指示燈：發生故障時亮起

• [Back]鍵：返回上一級菜單

• 方向鍵：導航參數組/參數/參數值

• [OK]鍵：選擇參數/確認修改

• D. 操作鍵和指示燈?：

• [Hand On]手動啟動鍵：本地控制變頻器啟動

• [Off/Reset]停止/復位鍵：停止運行或復位報警

• [Auto On]自動啟動鍵：允許通過控制端子或通訊控制

2. 密碼設置與參數訪問限制

• 設置主菜單密碼?：

• 進入參數0-60 Main Menu Password

• 輸入3位數字密碼(1-999)，設為0則禁用密碼功能

• 密碼設置后將隱藏顯示

• 參數訪問限制設置?：

• [0] Full access：完全訪問(默認)

• [1] LCP只讀：防止非法編輯

• [2] LCP無訪問：禁止查看和編輯

• [3] Bus只讀：現場總線只讀訪問

• [5] All只讀：全面只讀保護

• 通過參數0-61 Access to Main Menu w/o Password可實現不同級別的訪問控制：

• 密碼保護機制特點?：

• 密碼生效后，通過[Main Menu]鍵訪問需要輸入密碼

• 可設置不同權限級別滿足維護與操作需求

• 總線通訊可獨立設置訪問權限

• 忘記密碼可通過初始化恢復出廠設置解除

3. 參數恢復出廠設置

FC-111提供兩種初始化方法將參數恢復為出廠默認值：

• 方法一：建議的初始化(推薦)?：

• 進入參數14-22 Operation Mode

• 選擇[2]初始化，按[OK]確認

• 斷開變頻器電源，等待LCP完全斷電

• 重新上電完成初始化

• 保留的參數：電機轉向、通訊參數、運行時間記錄、報警日志等不會重置。

• 方法二：兩鍵初始化?：

• 斷開變頻器電源

• 同時按住[OK]和[Menu]鍵不松開

• 保持按鍵10秒同時重新上電

• 釋放按鍵完成初始化

• 注意事項：

• 初始化過程約需1分鐘，報警80表示成功

• 初始化會清除所有用戶參數設置

• 建議初始化前備份參數到LCP(使用0-50 LCP Copy)

二、外部端子控制與調速設置

1. 外部端子正反轉控制

• 接線方案?：

• 參數設置步驟?：

• 端子18=1：正轉啟動

• 端子18=1且端子19=1：反轉運行

• 端子27=0：停止(常閉接線)

• 參數1-06 Clockwise Direction：[0]Normal(定義何為順時針轉向)

• 參數4-10 Motor Speed Direction：[2]Both directions(雙方向)

• 參數5-10 Terminal 18 Digital Input：[8]Start(啟動)

• 參數5-11 Terminal 19 Digital Input：[10]Reversing(反向)

• 參數5-12 Terminal 27 Digital Input：[6]Stop inverse(停止反邏輯)

• 參數5-00 Digital Input Mode：[0]PNP(默認)

• 配置數字輸入模式?：

• 設置端子功能?：

• 啟用雙向運行?：

• 設置轉向基準?：

• 操作邏輯?：

2. 外部電位器調速

• 推薦接線方案?：

• 參數配置流程?：

• 可設置第二參考源實現速度疊加

• 通過參數6-01 Live Zero Timeout Function實現斷線檢測

• 使用參數3-41/3-42設置加速/減速斜坡時間

• 參數6-16 Terminal 53 Filter Time Constant：0.01s(默認)

• 參數3-02 Minimum Reference：0Hz(下限)

• 參數3-03 Maximum Reference：50Hz(上限，可調)

• 參數6-10 Terminal 53 Low Voltage：0.07V(對應0%速度)

• 參數6-11 Terminal 53 High Voltage：10V(對應100%速度)

• 參數3-15 Reference 1 Source：[1]Analog Input 53(模擬輸入53)

• 參數6-19 Terminal 53 mode：[1]Voltage(電壓模式)

• 基本設置?：

• 標定輸入范圍?：

• 設置頻率范圍?：

• 濾波設置(可選)?：

• 高級配置選項?：

三、故障診斷與處理

1. 常見故障代碼及處理方法

FC-111變頻器提供完善的故障保護功能，主要故障可分為以下幾類：

• 電機相關故障?：

• 原因：電機電纜或連接故障

• 處理：檢查三相電纜；確認參數4-58設置為[1]Trip 10s

• 原因：ETR計算溫度超標或熱敏電阻觸發

• 處理：檢查電機負載/冷卻；驗證參數1-90/1-93設置

• 報警14?：電機過熱

• 報警16?：電機缺相

• 電源相關故障?：

• 原因：主電源斷電或整流橋故障

• 處理：檢查輸入電源；驗證參數14-10設置

• 原因：減速時間過短或電網電壓過高

• 處理：調整參數3-42減速時間；啟用參數2-17過壓控制

• 報警4?：直流回路過壓

• 報警8?：直流回路欠壓

• 變頻器故障?：

• 原因：散熱器溫度過高

• 處理：清理風道；檢查環境溫度；驗證參數14-52風扇控制

• 原因：輸出電流超過硬件極限

• 處理：檢查電機負載；調整參數4-18電流限制

• 報警5?：逆變器過載

• 報警12?：逆變器過熱

2. 故障排查步驟

• 查看報警信息?：

• 通過參數15-30 Alarm Log查看歷史報警記錄

• 參數15-31 InternalFaultReason提供詳細故障原因

• 復位操作?：

• 輕按[Off/Reset]鍵復位非鎖定報警

• 鎖定報警需排除故障原因后才能復位

• 高級診斷?：

• 參數組16-9 Diagnosis Readouts*提供詳細診斷數據

• 擴展狀態字(參數16-94)顯示具體保護觸發條件

• 預防措施?：

• 定期檢查參數16-35 Inverter Thermal值

• 監控參數16-30 DC Link Voltage波動范圍

• 記錄參數15-00 Operating hours運行時間

四、高級功能應用

1. 多段速與PID控制

• 多段速設置?：

• 在參數3-10 Preset Reference中預設8個速度值

• 使用端子18/19/29的[16][17][18]功能選擇速度段

• 通過參數5-34/5-35設置切換延時

• PID控制配置?：

• 比例增益(20-93)

• 積分時間(20-94)

• 微分時間(20-95，可選)

• 參數1-00 Configuration Mode設為[3]Process Closed Loop

• 參數20-00 Feedback 1 Source選擇反饋信號源

• 設置PID參數：

2. 節能與保護功能

• 自動能量優化(AEO)?：

• 參數1-03 Torque Characteristics設為[3]Auto Energy Optim.

• 調整參數14-41設置最小磁化電流

• 電機保護設置?：

• 參數1-90 Motor Thermal Protection選擇保護方式

• 參數2-00 DC Hold Current設置預熱電流

• 參數4-58 Missing Motor Phase啟用缺相保護

• 維護提示功能?：

• 監控參數15-04 Over Temp's過溫計數

• 查看參數15-05 Over Volt's過壓事件記錄

• 利用參數18-10 FireMode Log檢查火災模式記錄

五、使用建議與注意事項

• 安裝注意事項?：

• 確保接地導線符合安全規范(泄漏電流>3.5mA)

• 電機電纜長度設置(參數1-42)影響控制性能

• 強電與弱電線纜分開布線

• 參數設置技巧?：

• 使用"快捷菜單"進行快速調試

• 通過0-50 LCP Copy功能備份參數

• 修改重要參數前記錄原始值

• 維護建議?：

• 定期檢查參數15-37逆變器額定電流

• 每半年檢查參數1-29 AMA(自動電機適應)

• 每年清理散熱器并檢查風扇運行(參數14-53)

• 安全警告?：

• 斷電后需等待電容器放電(參見放電時間表)

• 僅允許合格人員操作(參見IEC 60364標準)

• 永磁電機需特別注意參數1-70啟動模式設置

本指南基于FC111最新編程手冊(V1.01)編寫，實際應用時請以設備實際版本為準。對于復雜應用場景，建議使用MCT 10設置軟件進行參數優化和監控。通過合理設置和定期維護，FC-111變頻器可提供可靠穩定的電機控制解決方案。
