賽默飛閃速智能元素分析儀(FlashSmart EA)用戶手冊使用指南
一、儀器概述與基本操作
1.1 儀器簡介

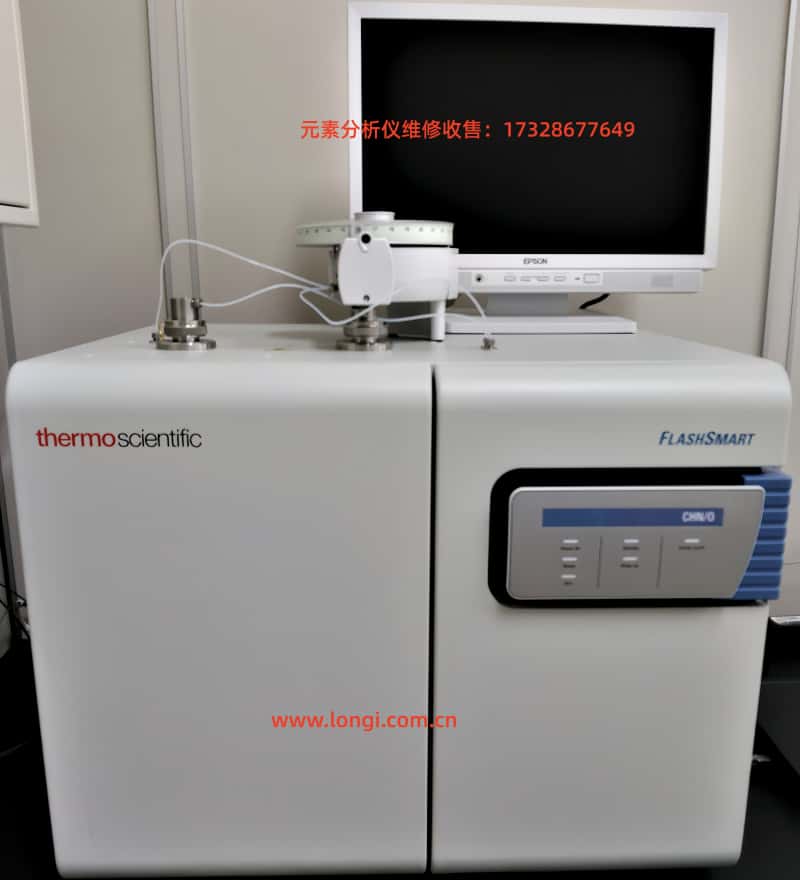

賽默飛FlashSmart元素分析儀是一款全自動有機元素分析系統，采用動態燃燒法（改良杜馬斯法）測定氮、碳、氫和硫含量，通過高溫裂解法測定氧含量。該儀器可配置單通道或雙獨立通道系統，配備MultiValve Control(MVC)模塊可實現雙通道自動切換分析。
主要技術參數：
檢測器類型：熱導檢測器(TCD)
工作電源：230V±10%，50/60Hz，1400VA
尺寸：50cm(高)×59cm(寬)×58cm(深)
重量：65kg
最大工作溫度：1100℃
氣體要求：高純度氦氣(載氣)、氧氣(助燃)、氬氣(特定配置)
1.2 安全注意事項
危險操作警示：
高壓危險：儀器內部存在高壓部件，非專業人員禁止打開電氣艙。
高溫表面：爐體工作溫度可達1100℃，運行期間禁止觸碰。
氣體安全：氫氣使用需特別謹慎，濃度達4%即有爆炸風險。
化學危害：處理反應管填充材料和樣品灰燼時需佩戴防護裝備。
個人防護要求：
1.3 開機準備流程
氣體連接：
電源連接：
確認電壓穩定在230V±10%
接地必須良好，禁止與大型電機設備共用線路
軟件安裝：
二、調試與校準流程
2.1 初始設置
硬件配置步驟：
根據分析需求選擇反應管配置：
安裝自動進樣器：
連接MVC模塊(雙通道配置)：
移除后面板旁路板
連接左右通道氣體管路
配置雙MAS Plus進樣器
2.2 系統校準
三步校準法：
泄漏測試：
通過軟件啟動自動檢漏程序
允許泄漏率：<0.1mL/min
發現泄漏時使用肥皂水定位漏點
信號基線調整：
設置TCD檢測器溫度恒定(通常40-120℃)
調節橋電壓至5V
基線漂移應<0.1mV/10min
標準曲線建立：
校準頻率建議：
日常使用：每日開機后校準
連續分析：每50個樣品后驗證校準
更換耗材后：必須重新校準
2.3 方法優化
參數調整指南：
氧氣注入時間：
常規樣品：4-6秒
難分解樣品：可延長至8秒
高硫樣品：需添加五氧化二釩助燃劑
爐溫設置：
燃燒爐：950-1100℃
還原爐：840℃
裂解爐(O模式)：1060℃
載氣流速：
氦氣：100-140mL/min
參考氣：30-50mL/min
三、日常維護保養
3.1 定期維護計劃
維護項目表：
3.2 關鍵部件維護
反應管填充指南：
石英反應管：
從錐形端開始填充
每層材料用專用壓實棒壓緊
層間用石英棉分隔
總填充高度控制在管長的80%
HPAR合金鋼反應管：
必須配合坩堝使用
填充氧化催化劑時注意均勻分布
使用專用工具安裝/拆卸
吸附過濾器維護：
大型(Plexiglas)過濾器：
裝填順序：石英棉→堿石灰→分子篩→硅膠
堿石灰需預先潤濕(0.5mL水)
小型(Pyrex)過濾器：
3.3 耗材更換周期
建議更換周期：
石英棉：每次更換反應管填充物時
還原銅：每500次分析
氧化催化劑：每300次分析
鍍鎳碳(O模式)：每150次分析
TCD燈絲：出現基線噪聲時更換
密封O型圈：發現泄漏或每6個月
四、故障診斷與處理
4.1 常見故障代碼
故障代碼表：
4.2 典型問題處理
分析結果異常排查：
氮結果偏低：
檢查還原銅是否失效(變黑)
驗證氧氣注入量是否充足
確認樣品完全燃燒(觀察燃燒火焰)
硫峰拖尾：
更換氧化銅填充層
增加五氧化二釩助燃劑
檢查色譜柱連接是否漏氣
氧結果不穩定：
檢查鍍鎳碳填充量(應60mm高)
確認銀杯密封性
驗證裂解爐溫度穩定性(±2℃)
硬件故障處理：
爐溫無法上升：
檢查SSR固態繼電器狀態
測量變壓器輸出電壓(應為48V AC)
確認保險絲完好(AC 1112板F1/F2)
氣體流量異常：
清潔EFC-t模塊過濾器
檢查電磁閥EV1-EV4動作
校準流量傳感器S1/S2
TCD基線漂移：
平衡時間延長至2小時
檢查參比氣流是否穩定
更換老化燈絲
4.3 緊急情況處理
安全應急預案：
氣體泄漏：
立即關閉氣瓶主閥
打開實驗室通風系統
禁止操作電氣設備
爐體過熱：
觸發前面板緊急停止按鈕
切斷主電源
使用惰性氣體吹掃系統
異常燃燒：
保持系統密閉
通過廢氣閥引導至通風櫥
不得直接用水冷卻
五、高級應用技巧
5.1 特殊樣品處理
難測樣品解決方案：
高無機鹽樣品：
使用石英坩堝防止腐蝕
減少填充層間石英棉
提高氧氣注入壓力10%
揮發性液體：
采用AI 1310液體進樣器
樣品吸附在硅藻土上
進樣針預熱至40℃
粘稠樣品：
與石英砂混合研磨
使用特殊形狀錫杯
延長燃燒時間20%
5.2 數據質量提升
最佳實踐建議：
樣品制備：
均質化至80目以下
含水量>5%需預先干燥
避免使用含氟容器
稱量技巧：
微量樣品(<1mg)使用空白錫杯校正
高揮發樣品采用"三明治"裝樣法
使用0.1μg精度天平
質量控制：
每10個樣品插入標準品
平行樣偏差應<1.5%
保留所有原始色譜圖
5.3 自動化功能
智能功能應用：
待機模式：
載氣降至10mL/min
爐溫保持設定值的50%
可通過定時功能自動喚醒
序列分析：
支持125個樣品無人值守
可設置不同方法交替運行
自動生成綜合報告
遠程監控：
通過EagerSmart軟件遠程查看狀態
設置電子郵件報警
數據自動備份至網絡
六、附錄與支持
6.1 技術規格匯總
關鍵參數速查表：
檢測限：N/C/H 0.01%，S/O 0.02%
精密度：RSD<0.5%(常規元素)
分析時間：CHN 5min，O 4min，CHNS 6min
樣品量：0.01-100mg(固體)，0.1-10μL(液體)
氣體消耗：氦氣約10L/樣品
6.2 法規符合性
認證與合規：
CE認證：符合EN 61010-1安全標準
RoHS：符合2011/65/EU指令
WEEE：分類號23103000
符合GLP/GMP規范要求
本指南基于FlashSmart Elemental Analyzer Operating Manual (P/N 31707001, Revision E)編制，涵蓋儀器操作全生命周期要點。實際使用時請務必結合具體配置和應用需求，并嚴格遵循當地安全規范。
