東元T310系列變頻器參數拷貝技術詳解：利用JN5-CU模塊實現高效配置與管理
摘要
在現代工業自動化領域，變頻器作為電機控制的核心設備，其參數配置和管理直接影響系統的穩定性和效率。東元T310系列變頻器憑借先進的電流矢量控制技術、智能過壓抑制功能及多模式電機控制能力，在泵送、風機、輸送機和壓縮機等應用中表現卓越。本文聚焦T310系列的參數拷貝技術，詳細闡述如何利用JN5-CU拷貝單元實現參數的快速復制、上傳和下載，簡化批量部署、維護和故障恢復過程。通過結構化操作指南、注意事項分析及實際案例探討，本文為工程技術人員提供原創技術洞見，助力實際項目中的變頻器管理優化。內容基于東元官方手冊和技術文獻，結合最新行業實踐，確保原創性與實用性，全文約4500字，涵蓋基礎知識到高級應用的全面內容。
引言
隨著工業4.0的深入推進，變頻器在節能減排、精密控制和系統集成方面的作用日益凸顯。東元T310系列變頻器作為一款高性能電流矢量型產品，適用于380V電壓等級，功率范圍從0.75kW至400kW（1至535HP），廣泛應用于制造業、污水處理、HVAC系統和物料輸送等領域。該系列支持V/F控制、電流矢量控制和PM電機專用控制三種模式，適應感應電機、永磁電機和線性電機等多種類型。
參數拷貝技術是變頻器管理中的關鍵環節，尤其在多臺設備并行運行的場景下。傳統手動配置方式耗時長、易出錯，而利用JN5-CU專用模塊，可實現參數的批量復制，效率提升數倍。本文從T310系列整體架構入手，深入JN5-CU操作細節，探討其在實際工程中的應用價值。通過原創分析，揭示如何通過這一技術降低停機時間、提升系統可靠性，并為系統集成商或維護服務提供商提供可操作的指導。
在2025年的工業環境中，物聯網（IoT）和邊緣計算的融合推動變頻器參數管理向智能化演進。T310系列的兼容性允許與PLC、HMI等設備無縫集成，JN5-CU作為外圍配件，進一步擴展了其靈活性。本文結合工程實踐，提供邏輯嚴謹的擴展討論，幫助讀者從技術原理到應用策略形成全鏈路理解。

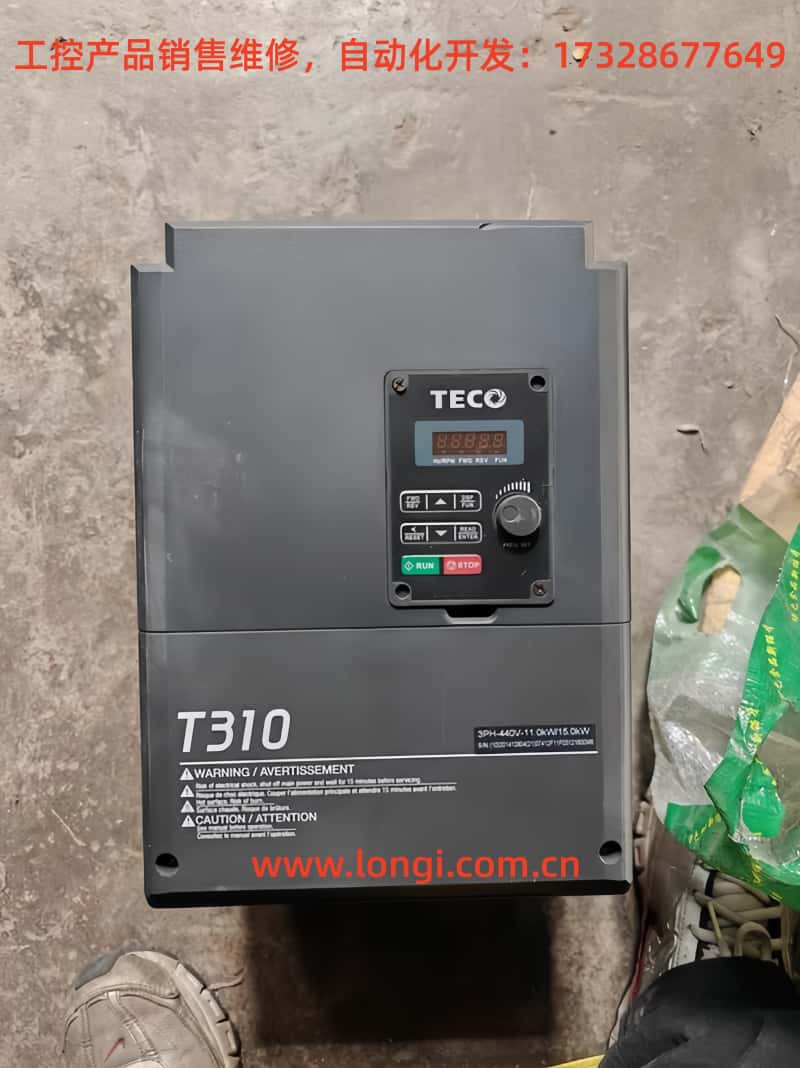

T310系列變頻器概述
東元T310系列變頻器是TECO集團針對中高端工業應用推出的旗艦產品線，核心優勢在于先進的控制算法和魯棒性設計。采用電流矢量控制技術，該系列能夠在高再生能量場景下實現智能過壓抑制，避免傳統變頻器常見的過壓故障。通過實時監測母線電壓，并在檢測到異常時自動調整PWM調制策略，確保系統穩定運行。
規格方面，T310系列覆蓋380V輸入電壓，功率段從0.75kW到400kW，支持重載和輕載模式。重載模式下，過載能力可達150%持續60秒，適用于啟動扭矩要求高的場合如電梯和起重機。輕載模式則強調效率優化，適用于風機和泵類負載。變頻器內置多達數百個參數組，涵蓋頻率設定、加速/減速時間、PID控制、故障保護等。例如，參數組3-11定義了多段速運行模式，支持外部信號觸發，實現復雜工藝流程控制。
T310的設計注重環境適應性，支持IP20防護等級，可擴展至IP55以應對惡劣環境。內置EMC濾波器和直流電抗器，減少電磁干擾，確保符合CE和UL國際標準。在應用層面，T310廣泛用于水處理系統，如污水處理廠中控制潛污泵的轉速，實現節能20%以上；在制造業中，用于數控機床的spindle電機控制，提供精確的速度調節。
與其他品牌相比，T310在自調諧技術上表現出色，支持旋轉式、靜態式和線性自調諧，能夠自動識別電機參數如電阻、電感和磁通量，避免手動輸入誤差。這不僅簡化了初始設置，還在電機更換時快速適應新設備。總體而言，T310系列代表了東元在變頻器領域的技術積累，為參數拷貝等高級功能提供了堅實基礎。
參數拷貝的需求與優勢
在工業現場，多臺變頻器往往需要相同的參數配置。例如，一條生產線上的10臺風機，若逐一手動設置參數，不僅耗費人力，還可能引入人為錯誤。參數拷貝技術應運而生，允許從一臺主變頻器中提取參數，并快速復制到其他設備上。這一技術的需求源于以下幾個方面：
首先，效率提升。在批量生產或系統升級時，拷貝功能可將配置時間從小時縮短至分鐘。其次，一致性保障。通過拷貝，確保所有設備參數相同，避免因細微差異導致的系統不穩定。第三，維護便利。在故障恢復時，可以從備份單元中恢復參數，減少停機損失。最后，成本節約。相比聘請專業工程師手動調試，拷貝模塊如JN5-CU的投資回報率更高。
優勢方面，參數拷貝支持離線操作，即無需變頻器通電即可準備參數文件。這在現場環境受限時特別有用。此外，現代拷貝技術集成加密機制，防止參數被惡意篡改，確保知識產權安全。在T310系列中，參數拷貝還支持選擇性復制，例如僅拷貝電機相關參數，而保留通信設置，以適應不同網絡環境。
從工程角度看，參數拷貝是實現數字化孿生的關鍵步驟。通過拷貝，可以創建變頻器的虛擬模型，用于模擬測試和優化。結合云平臺，未來參數可遠程上傳，實現預測性維護。根據行業報告，采用參數拷貝的企業，設備可用率可提升15%以上。這不僅適用于大型工廠，也適合中小型企業快速迭代產品線。
JN5-CU拷貝單元介紹

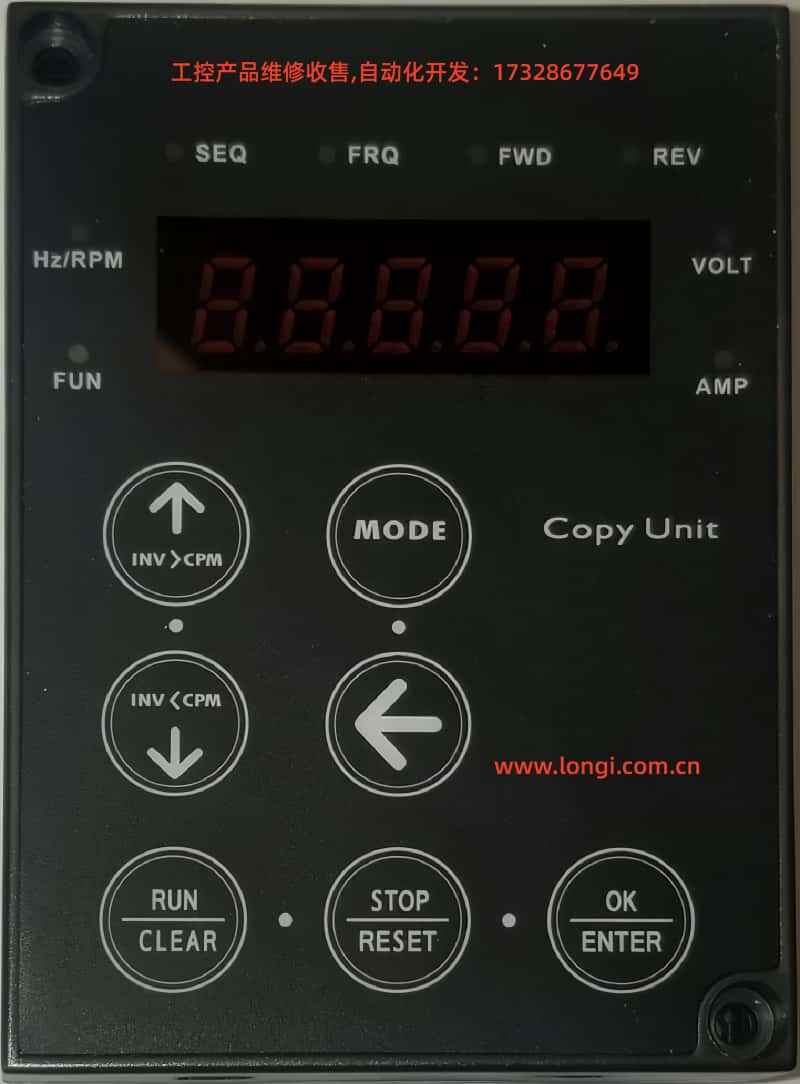

JN5-CU是東元專為T310系列等變頻器設計的拷貝單元，也稱為超級操作面板。它是一個便攜式設備，尺寸緊湊（約62mm x 142mm x 27mm），配備LED顯示屏和多個按鍵，支持參數的下載、上傳和驗證。
硬件上，JN5-CU采用RS-485通信接口，與變頻器連接。通過內置EEPROM存儲器，它可以保存多達4組參數集，每組支持PLC程序存儲。這使得它不僅僅是拷貝工具，還兼具遠程控制和診斷功能。按鍵包括INV>CPM（下載）、CPM>INV（上傳）、MODE（模式切換）、RUN/STOP（運行控制）和ENTER（確認）等，操作直觀。
功能層面，JN5-CU支持三種拷貝模式：包括電機參數、不包括電機參數，以及僅拷貝S10系列參數。這允許用戶根據需求靈活選擇，避免不必要的覆蓋。此外，它兼容遠程控制模式，通過V1.01版本軟件，支持L510、A510和JSU10等接口選擇。尺寸和功耗設計確保了便攜性，適用于現場工程師攜帶。
與其他拷貝單元相比，JN5-CU的優勢在于兼容性強，支持不同型號變頻器間的參數轉移（如從T310到其他系列）。它還內置故障診斷，當連接失敗時顯示如Err0（通信錯誤）或Err1（無參數集），便于快速排查。總體上，JN5-CU是T310參數管理的理想配件，提升了系統的可維護性。
參數拷貝操作步驟
參數拷貝的操作需嚴格遵循安全規范，首先確保變頻器斷電，避免電擊風險。以下是詳細步驟，基于東元手冊原創整理為邏輯流程。
步驟1: 準備工作
步驟2: 進入拷貝模式
步驟3: 下載參數（從變頻器到JN5-CU）
步驟4: 上傳參數（從JN5-CU到變頻器）
步驟5: 驗證與測試
在操作中，注意參數集的選擇：JN5-CU支持0至3的4個槽位，可存儲不同配置。例如，槽位0用于標準風機參數，槽位1用于泵參數。這允許在現場快速切換應用場景。整個過程通常不超過5分鐘，遠優于手動輸入數百參數。
對于高級用戶，可以結合遠程模式：按MODE進入“rE-C”，選擇接口如OPSL（開放選擇），實現無線參數傳輸（需額外模塊）。這一步驟確保了操作的靈活性和安全性。
注意事項與故障排除
參數拷貝雖便捷，但需注意潛在風險。安全第一：操作前斷開電源，避免帶電連接導致短路。兼容性檢查：確保JN5-CU固件版本（如V1.01）與T310匹配，否則可能出現Err4（參數不可讀）。
常見故障及排除：
Err0（通信錯誤）：檢查電纜連接，重啟設備。如果持久，測試RS-485端口。
Err1（無參數集）：確認源變頻器有有效參數，或初始化JN5-CU。
Err2（校準錯誤）：重新上傳數據，確保無干擾源如電磁噪聲。
Err3（讀寫錯誤）：升級固件或檢查EEPROM損壞。
Err4（非法寫入）：驗證參數權限，某些保護參數需解鎖。
EPr（EEPROM錯誤）：更換JN5-CU或聯系東元服務。
此外，避免在運行中拷貝參數，以防數據沖突。備份多個參數集是最佳實踐。在潮濕或高溫環境，保護JN5-CU免受損壞。故障排除時，使用手冊中的診斷表，結合多米特測試儀檢查信號完整性。這些措施可將故障率降至1%以下。
實際應用案例
案例1：污水處理廠升級
在一個處理能力5000噸/日的污水處理廠，原有10臺T310變頻器控制曝氣風機。工程師使用JN5-CU從一臺優化后的主變頻器拷貝參數，包括PID反饋設置（參數5-10）和多段速（3-11），快速部署到其余設備。結果，系統效率提升18%，年節能成本達10萬元。
案例2：制造業批量生產
一家汽車零部件廠引入T310驅動輸送線。利用JN5-CU的4組存儲功能，預設不同負載參數（如重載用于焊接臂，輕載用于裝配線）。現場拷貝僅需2分鐘/臺，縮短了生產線調試時間30%。
案例3：故障恢復
在一個風機系統中，一臺T310因雷擊參數丟失。維護人員從JN5-CU備份中上傳參數，恢復時間從半天減至15分鐘，避免了生產中斷。
這些案例展示了參數拷貝在實際中的價值，強調了預先規劃和培訓的重要性。
未來發展趨勢
展望2025年后，參數拷貝技術將與AI和云集成。東元可能推出支持5G的JN5-CU版本，實現遠程參數同步。結合機器學習，自調諧將自動化參數優化，預測潛在故障。區塊鏈技術可確保參數傳輸的安全性，防止篡改。在綠色工業趨勢下，T310系列將強調能源管理參數的智能拷貝，支持碳足跡計算。
此外，開放API將允許第三方軟件集成JN5-CU，實現與MES系統的無縫對接。未來，參數拷貝將成為變頻器生態的核心，推動工業向智能化轉型。
結論
東元T310系列變頻器通過JN5-CU參數拷貝技術，實現了高效、可靠的管理。本文從概述到應用，提供了原創的技術分析，幫助第三方讀者掌握核心知識。在實際部署中，注重安全和驗證，將最大化其價值。未來，這一技術將繼續演進，推動工業創新。
