哈希Sension6便攜式溶解氧儀全面使用指南

前言：溶解氧測量技術與儀器概述

溶解氧（DO）是水質監測的關鍵參數之一，反映水體自凈能力和生態系統健康。哈希Sension6便攜式溶解氧儀采用極譜法傳感器技術，具備0-20mg/L（ppm）和0-200%飽和度的測量范圍，精度達0.01mg/L和0.1%飽和度。支持雙電源供電（6-12V適配器或4節AA堿性電池），符合IP67防護等級，內置數據存儲功能，可通過RS232接口連接計算機或打印機。本指南旨在幫助用戶全面掌握儀器操作、維護及故障排除方法。

第一章 儀器結構與功能詳解

1.1 儀器組成與標準配件

• 標準配置：

• 主機（含電極支架）

• 溶解氧電極

• 電源適配器（產品編號：9185600）

• 4節AA堿性電池

• 數據傳輸電纜（RS232端口，黑色）

• 操作手冊和合格證

• 可選配件：

• BOD測量套件（產品編號：51971-00）

• 100mg/L溶解氧標準液（100mL，產品編號：21503-42）

• Citizen PN60微型打印機（產品編號：26687-00）

• 備用溶解氧電極膜（4/pkg，產品編號：27584-00）

1.2 儀器技術參數

• 測量性能：

• 測量范圍：0~20mg/L（ppm），0~200%飽和度

• 分辨率：0.01mg/L，0.1%飽和度

• 準確度：±0.1mg/L或讀數的±1.5%（取較大值）

• 響應時間：<30秒達到90%最終值（25℃水樣）

• 環境適應性：

• 操作溫度：0~50℃

• 存儲溫度：-20~60℃

• 防護等級：IP67（防塵防水）

• 電源：6-12V DC適配器或4節AA堿性電池

• 電池壽命：約6個月（正常使用）

• 物理特性：

• 尺寸：21.2×8.7×4.2cm

• 重量：約500g（含電池）

• 顯示：4位LCD，1.5cm字符高度

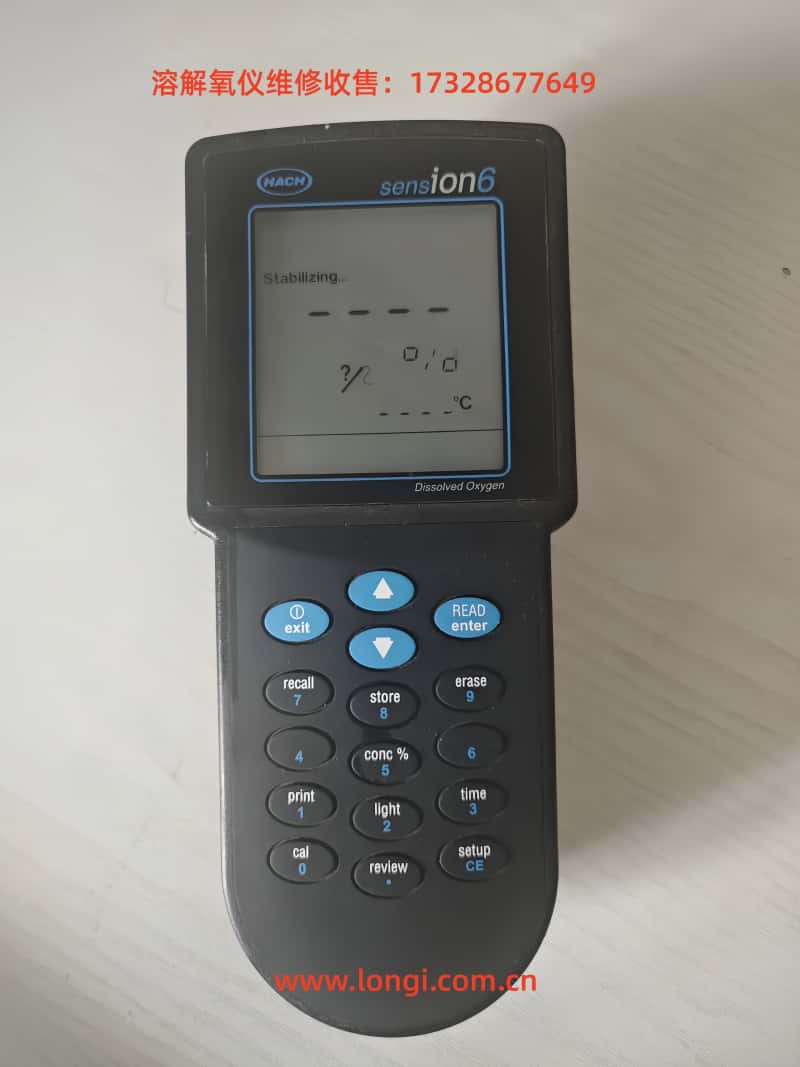

1.3 鍵盤功能詳解

• 主功能鍵：

• SETUP/CE：進入設置菜單或清除當前輸入

• READ/ENTER：確認選擇或開始測量

• EXIT：退出當前菜單或取消操作

• 輔助功能鍵：

• CONC%：在濃度（mg/L）和飽和度（%）間切換顯示

• STORE：存儲當前測量數據

• RECALL：調用歷史存儲數據

• TIME/DATE：查看或設置時間日期

• PRINT：通過RS232接口打印數據

• 導航鍵：

• ▲/▼：在菜單中上下移動選擇項

第二章 儀器初始設置與校準

2.1 電源管理與電池安裝

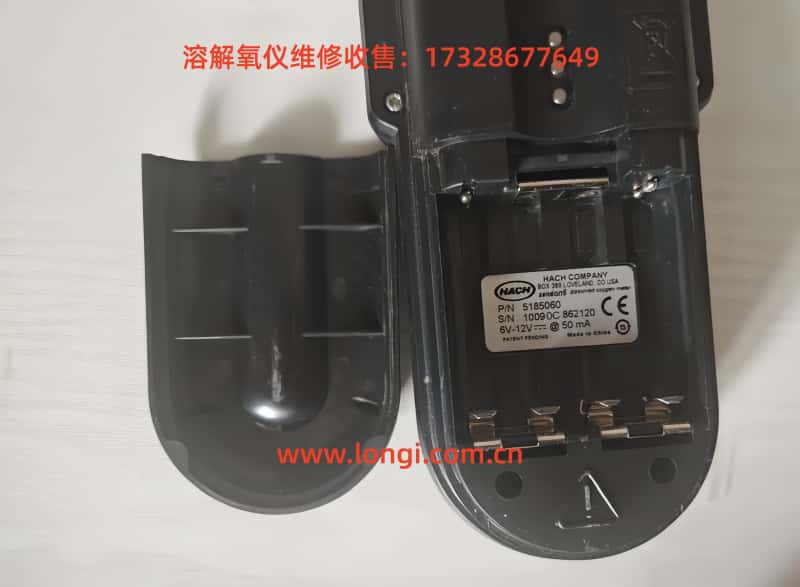

• 電池安裝步驟：

1. 將儀器翻轉放在軟墊上。

2. 打開底部電池倉蓋。

3. 按標識方向裝入4節AA堿性電池（嚴禁使用鎳鎘充電電池）。

4. 關閉電池倉蓋。

• 注意事項：

• 電量低時顯示屏?xí)@示“LOW BATTERY”提示。

• 長期不使用時建議取出電池。

• 更換電池后需重新設置時間和日期。

2.2 基本參數設置

• 日期設置：

1. 按SETUP/CE鍵進入設置菜單。

2. 選擇“Date”選項。

3. 輸入當前日期（格式：月日年）。

4. 按READ/ENTER確認。

• 時間設置：

1. 在設置菜單中選擇“Time”。

2. 輸入24小時制時間（如14:00）。

3. 按READ/ENTER確認。

• 單位設置：

1. 進入設置菜單選擇“Units”。

2. 選擇mg/L或%飽和度作為默認顯示單位。

3. 按READ/ENTER確認。

2.3 傳感器安裝與準備

• 溶解氧電極安裝：

1. 將電極插入儀器頂部的電極插座。

2. 順時針旋轉固定環鎖緊電極。

3. 確保電極與儀器連接穩固。

• 電極活化：

• 初次使用或長期存放后，將電極浸入水中至少2小時。

• 定期檢查電極膜是否完好，無破損或污染。

• 保持電極膜表面清潔，避免劃傷。

第三章 溶解氧測量操作流程

3.1 零點校準（零氧校準）

• 準備零氧溶液：

1. 取250mL蒸餾水加入0.25g無水亞硫酸鈉。

2. 攪拌至完全溶解（形成零氧環境）。

• 校準步驟：

1. 將電極浸入零氧溶液中。

2. 按SETUP/CE鍵進入設置菜單。

3. 選擇“Calibration”→“Zero Cal”。

4. 等待讀數穩定（約3-5分鐘）。

5. 按READ/ENTER確認零點。

6. 按EXIT退出校準模式。

3.2 滿度校準（100%飽和度校準）

• 準備飽和氧水：

1. 取150mL蒸餾水劇烈搖晃5分鐘。

2. 或使用專門配制的飽和溶解氧標準液。

• 校準步驟：

1. 將電極浸入飽和氧水中。

2. 按SETUP/CE鍵進入設置菜單。

3. 選擇“Calibration”→“100% Cal”。

4. 等待讀數穩定（顯示“Stabilizing...”）。

5. 按READ/ENTER確認滿度值。

6. 按EXIT退出校準模式。

3.3 樣品測量

• 標準測量流程：

1. 將電極浸入待測水樣中。

2. 輕輕攪動電極使水樣流動（避免產生氣泡）。

3. 等待讀數穩定（約30-60秒）。

4. 按CONC%鍵切換mg/L或%飽和度顯示。

5. 記錄測量結果。

• 注意事項：

• 測量時避免陽光直射樣品。

• 保持水樣溫度穩定（溫度變化影響溶解氧）。

• 高鹽度樣品需進行鹽度補償設置。

3.4 鹽度與氣壓補償

• 鹽度補償設置：

1. 按SETUP/CE進入設置菜單。

2. 選擇“Salinity”選項。

3. 輸入樣品鹽度值（0-42ppt）。

4. 按READ/ENTER確認。

• 氣壓補償設置：

1. 進入設置菜單選擇“Barometer”。

2. 輸入當?shù)卮髿鈮褐担╩mHg或inHg）。

3. 或選擇“Auto”自動獲取氣壓數據。

4. 按READ/ENTER確認。

第四章 高級功能應用

4.1 BOD測量模式

• BOD測量步驟：

1. 準備300mL BOD樣品瓶。

2. 初始測量樣品的DO值并記錄。

3. 將樣品瓶置于20℃培養箱中5天。

4. 5天后再次測量DO值。

5. 計算BOD值（初始DO-最終DO）。

• 注意事項：

• 使用專用BOD瓶蓋防止氣體交換。

• 保持培養溫度恒定在20±1℃。

• 對于高BOD樣品需適當稀釋。

4.2 數據存儲與調用

• 數據存儲：

1. 測量結果顯示后按STORE鍵。

2. 輸入樣品編號（自動或手動）。

3. 按READ/ENTER確認存儲。

• 數據調用：

1. 按RECALL鍵進入數據回顧菜單。

2. 使用▲/▼鍵選擇樣品編號。

3. 按READ/ENTER查看詳細數據。

4. 按TIME/DATE查看存儲時間。

• 數據管理：

• 可存儲多達99組測量數據。

• 支持按編號刪除單組數據。

• 可一次性刪除所有存儲數據。

4.3 數據輸出與打印

• RS232接口連接：

1. 使用專用數據線連接儀器和計算機/打印機。

2. 設置通訊參數（9600波特率，8數據位，無校驗）。

3. 按PRINT鍵發送數據。

• 打印選項：

• 打印當前測量值。

• 打印指定存儲數據。

• 打印全部存儲數據。

• 計算機連接：

1. 安裝HachLink?軟件。

2. 設置超級終端接收數據。

3. 可實現數據自動采集和存儲。

第五章 儀器維護與故障排除

5.1 日常維護要點

• 電極維護：

• 定期更換電解液和膜（建議每1-2個月）。

• 清潔電極表面，避免污染。

• 短期不用時保持電極濕潤。

• 長期存儲時干燥保存。

• 儀器清潔：

• 使用濕布擦拭外殼。

• 避免使用有機溶劑。

• 保持鍵盤和接口干燥。

• 校準建議：

• 每天使用前進行零點校準。

• 每周進行一次滿度校準。

• 更換電解液或膜后必須重新校準。

5.2 常見故障排除

• 顯示問題：

• 無顯示：檢查電池安裝/電源連接。

• 顯示模糊：調節對比度或更換電池。

• “LOW BATTERY”：更換全部4節電池。

• 測量異常：

• 讀數不穩定：檢查電極連接，清潔電極。

• 響應慢：更換電解液和膜。

• 校準失敗：檢查校準溶液，確認電極狀態。

• 錯誤代碼：

• Err 1：傳感器故障，檢查電極連接。

• Err 2：超出測量范圍，稀釋樣品。

• Err 3：校準錯誤，重新校準。

第六章 安全規范與質量保證

6.1 安全操作規范

• 危險警示：

• 嚴禁使用鎳鎘充電電池，有爆炸風險。

• 避免電極接觸強酸強堿溶液。

• 勿將儀器浸入水中（盡管有IP67防護）。

• 操作注意事項：

• 處理化學試劑時佩戴防護裝備。

• 按說明書要求使用標準溶液。

• 廢棄電解液按危險廢物處理。

6.2 質量保證與服務支持

• 質保政策：

• 標準質保期1年（自發貨日起）。

• 覆蓋材料和工藝缺陷。

• 擅自拆機將導致質保失效。

• 維修服務：

• 用戶不得自行維修除電池外的部件。

• 需聯系授權服務中心處理。

• 維修時需提供儀器型號和序列號。

第七章 實際應用技巧

7.1 提高測量精度的技巧

• 樣品處理：

• 避免劇烈搖晃產生氣泡。

• 保持樣品溫度穩定。

• 測量前讓電極適應樣品溫度。

• 電極保養：

• 定期更換電解液和膜。

• 存儲時保持膜濕潤。

• 清潔時使用軟布輕輕擦拭。

• 環境控制：

• 避免強電磁干擾。

• 保持測量環境溫度穩定。

• 高鹽度樣品設置正確鹽度補償。

7.2 特殊應用場景處理

• 低溶解氧測量：

• 使用零點校準提高低端精度。

• 延長穩定時間。

• 避免樣品與空氣接觸。

• 高鹽度水樣：

• 準確設置鹽度補償值。

• 考慮使用專用高鹽度電極。

• 增加校準頻率。

• 流動水體測量：

• 確保電極與水充分接觸。

• 使用流動池附件。

• 避免測量位置有漩渦或氣泡。

結語

哈希Sension6便攜式溶解氧儀是一款功能全面、操作簡便的專業水質分析儀器。通過本指南的系統介紹，用戶應能夠熟練掌握儀器從基礎操作到高級應用的全部功能。正確的操作方法和定期維護不僅能保證測量數據的準確性，還能延長儀器的使用壽命。當遇到無法解決的問題時，應及時聯系哈希公司的專業技術服務人員，避免不當操作造成儀器損壞或數據丟失。

溶解氧監測在水環境保護、水產養殖和污水處理等領域具有不可替代的重要性。希望本指南能夠幫助用戶充分發揮Sension6便攜式溶解氧儀的性能優勢，為水質監測工作提供可靠的技術支持，共同守護我們的水環境健康。
