哈希HQ30D系列溶氧儀全面使用指南

第一章 產品概述與技術參數

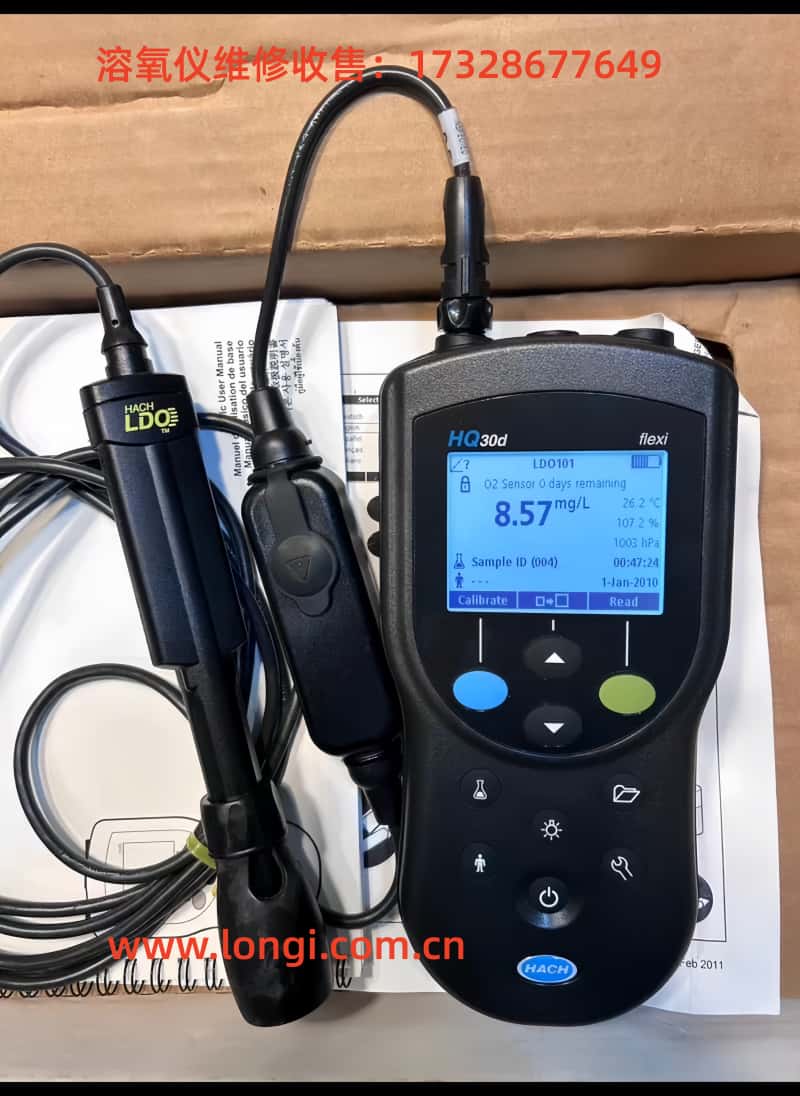

1.1 HQ30D系列產品簡介

哈希HQ30D系列溶氧儀是哈希公司推出的高性能便攜式溶解氧測量儀器，采用先進的極譜法傳感器技術，廣泛應用于環境監測、污水處理、水產養殖和科研實驗等領域。該系列產品以其高精度、穩定性和便攜性著稱，能夠滿足各種復雜環境下的溶解氧測量需求。HQ30D系列包含多個型號，用戶可根據實際需求選擇適合的型號，所有型號均采用相同的核心測量技術，確保測量結果的一致性和可靠性。

1.2 主要技術參數

測量性能指標：

• 測量范圍：0~20mg/L(ppm)或0~200%飽和度

• 分辨率：0.01mg/L或0.1%飽和度

• 準確度：±0.1mg/L或讀數的±1.5%(取較大值)

• 響應時間：<30秒達到90%最終值(25℃水樣)

環境適應性：

• 操作溫度范圍：0~50℃

• 存儲溫度范圍：-20~60℃

• 防護等級：IP67(完全防塵，短暫浸泡防水)

• 電源配置：6-12V DC適配器或4節AA堿性電池供電

• 電池續航：連續使用約40小時(新電池)

物理特性：

• 主機尺寸：215×87×42mm

• 重量：約520g(含電池)

• 顯示屏：4位LCD顯示，帶背光功能

第二章 儀器組成與安裝

2.1 標準配件清單

標準配置：

• HQ30D主機1臺

• LDO101溶解氧電極1支

• 電源適配器(輸入100-240V AC，輸出6-12V DC)

• 4節AA堿性電池(預安裝)

• 便攜式攜帶箱1個

• 使用說明書及合格證各1份

可選配件：

• 備用電極膜組件(含電解液)

• BOD測量專用套件

• 溶解氧標準校準液套裝

• 數據線及打印附件

2.2 儀器組裝步驟

電池安裝流程：

1. 將儀器翻轉放置在平穩表面

2. 找到底部電池倉蓋，滑動解鎖

3. 按照倉內標示的正負極方向裝入4節AA電池

4. 確保電池接觸良好后關閉倉蓋

電極連接方法：

1. 取下電極保護帽

2. 將電極插入主機頂部的專用接口

3. 順時針旋轉固定環直至鎖緊

4. 檢查連接穩固性，確保無松動

初次使用準備：

1. 新電極需活化處理，浸泡在清水中2-4小時

2. 首次使用前進行完整校準程序

3. 檢查各部件連接是否牢固

第三章 基本操作與校準

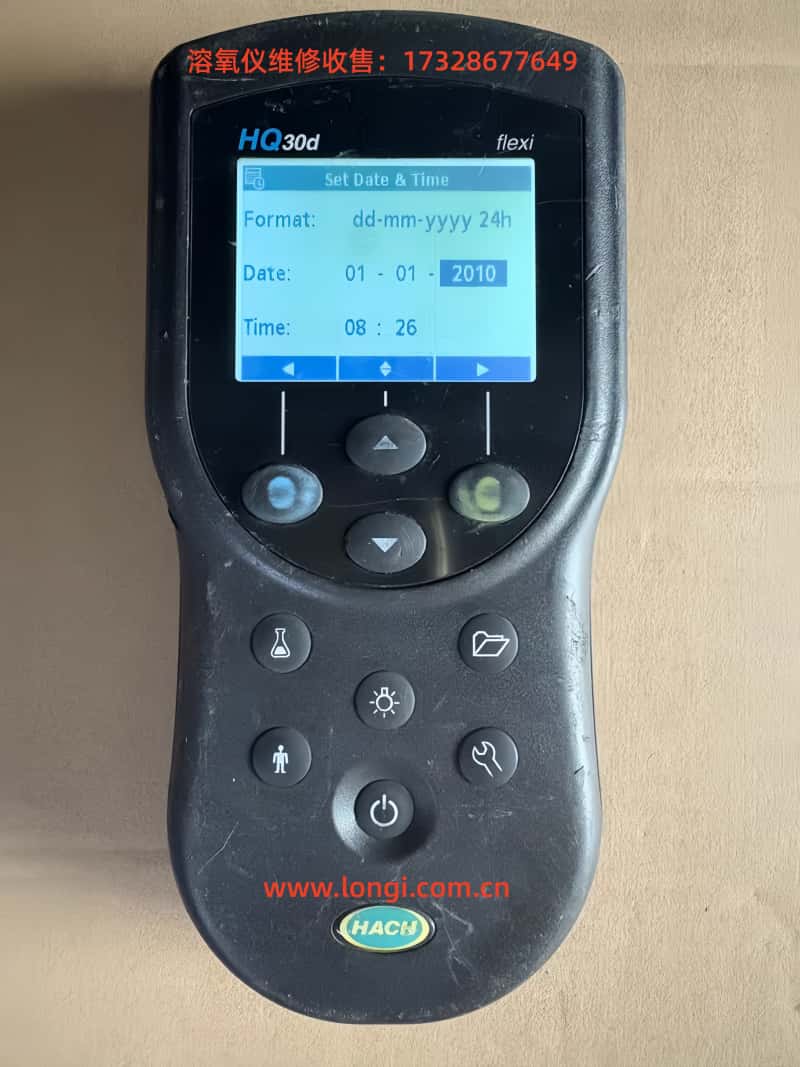

3.1 開機與界面導航

開機流程：

1. 長按電源鍵2秒啟動儀器

2. 系統自檢完成后進入主界面

3. 默認顯示溶解氧濃度(mg/L)

界面功能區域：

• 主顯示區：實時測量值

• 狀態指示區：電池電量、校準狀態等圖標

• 單位顯示：當前測量單位(mg/L或%)

基本按鍵功能：

• 電源鍵：開關機/點亮背光

• 模式鍵：切換顯示模式

• 校準鍵：進入校準程序

• 設置鍵：參數配置菜單

• 上下鍵：數值調整/菜單導航

3.2 零點校準程序

準備工作：

1. 準備零氧溶液(0.25g無水亞硫酸鈉溶于250mL蒸餾水)

2. 確保電極清潔無污染

3. 儀器開機預熱5分鐘

校準步驟：

1. 將電極浸入零氧溶液中

2. 按校準鍵進入校準菜單

3. 選擇"Zero Calibration"

4. 等待讀數穩定(約3-5分鐘)

5. 確認校準值顯示0.00mg/L

6. 按確認鍵完成零點校準

3.3 滿度校準程序

準備工作：

1. 準備飽和溶解氧水樣(劇烈搖晃5分鐘)或使用專用飽和氧標準液

2. 確保水樣溫度穩定在20-25℃

校準步驟：

1. 將電極浸入飽和氧水樣中

2. 按校準鍵進入校準菜單

3. 選擇"100% Calibration"

4. 輕輕攪動電極使水樣流動

5. 等待讀數穩定(顯示"Stabilizing...")

6. 確認讀數接近理論飽和值

7. 按確認鍵完成滿度校準

第四章 測量操作與數據處理

4.1 常規測量流程

標準測量步驟：

1. 將電極浸入待測水樣中

2. 保持電極與水樣充分接觸

3. 輕輕攪動電極(約2-3次/秒)

4. 等待讀數穩定(約30-60秒)

5. 記錄測量結果

注意事項：

• 避免劇烈攪動產生氣泡

• 保持電極膜表面清潔

• 測量深度建議在水面下5-10cm

• 避免陽光直射測量區域

4.2 數據記錄與存儲

手動記錄數據：

1. 測量值穩定后按存儲鍵

2. 輸入樣品編號(可選)

3. 自動記錄測量時間和數值

4. 可添加備注信息(如采樣點位)

自動存儲功能：

• 可設置定時自動存儲

• 存儲間隔1-60分鐘可調

• 最大存儲容量500組數據

數據查詢方法：

1. 按菜單鍵進入數據管理

2. 選擇"Data Review"

3. 按日期或編號查找記錄

4. 可查看詳細測量信息

4.3 數據導出與打印

計算機連接：

1. 使用專用數據線連接儀器和PC

2. 安裝哈希數據管理軟件

3. 設置通訊參數(9600波特率)

4. 導出數據為Excel或文本格式

打印輸出：

1. 連接兼容的微型打印機

2. 選擇需要打印的數據

3. 可打印單次測量或批量數據

4. 打印內容包含測量值、時間等信息

第五章 高級功能應用

5.1 BOD測量模式

BOD5測量準備：

1. 準備300mL BOD培養瓶

2. 采集代表性水樣

3. 必要時進行適當稀釋

測量步驟：

1. 初始測量樣品的DO值(D1)

2. 密封培養瓶置于20±1℃環境中

3. 5天后測量最終DO值(D2)

4. 計算BOD5=D1-D2(考慮稀釋倍數)

注意事項：

• 使用專用BOD瓶蓋確保密封性

• 培養期間避免光照

• 高BOD樣品需多次稀釋驗證

5.2 鹽度與氣壓補償

鹽度補償設置：

1. 按設置鍵進入參數菜單

2. 選擇"Salinity Compensation"

3. 輸入實際水樣鹽度值(0-40ppt)

4. 確認后自動應用補償算法

氣壓補償設置：

1. 進入設置菜單選擇"Barometric"

2. 手動輸入當地氣壓值或選擇"Auto"使用內置傳感器

3. 確認后自動調整飽和度計算

溫度補償：

• 自動根據內置溫度傳感器補償

• 確保溫度探頭清潔無污染

• 異常溫度顯示需檢查傳感器

第六章 維護保養與故障排除

6.1 日常維護要點

電極保養：

• 每月更換電解液和膜組件

• 使用后清潔電極表面

• 短期不用時保持電極濕潤

• 長期存儲需干燥保存

儀器清潔：

• 定期用濕布擦拭外殼

• 避免使用有機溶劑

• 保持接口干燥清潔

• 檢查電池倉無腐蝕

校準建議：

• 每天使用前檢查零點

• 每周進行滿度校準

• 更換電解液后必須重新校準

• 長期不用后使用前校準

6.2 常見故障處理

顯示問題：

• 無顯示：檢查電池/電源連接

• 顯示模糊：更換電池或調節對比度

• 背光不亮：檢查設置或電池電量

測量異常：

• 讀數不穩定：清潔電極，檢查連接

• 響應遲緩：更換電解液和膜

• 校準失?。簷z查校準液，確認電極狀態

錯誤代碼：

• Err 1：傳感器故障，檢查電極

• Err 2：超出量程，稀釋樣品

• Err 3：校準錯誤，重新校準

• Err 4：溫度傳感器異常

第七章 安全規范與技術支持

7.1 安全操作規范

電氣安全：

• 僅使用原廠電源適配器

• 禁止使用鎳鎘充電電池

• 避免在潮濕環境下充電

化學安全：

• 處理化學試劑時佩戴防護裝備

• 電解液接觸皮膚立即沖洗

• 廢棄化學物質按規范處理

操作安全：

• 勿將儀器浸入深水中

• 避免強烈震動或跌落

• 高溫環境下避免長時間使用

7.2 服務與支持

質保政策：

• 主機質保期12個月

• 電極質保期6個月

• 人為損壞不在保修范圍

維修服務：

• 全國授權維修網點服務

• 維修需提供產品序列號

• 非專業人員請勿拆機

第八章 實際應用技巧

8.1 提高測量精度的方法

樣品處理技巧：

• 測量前靜置樣品2-3分鐘

• 保持樣品溫度穩定

• 避免轉移過程中的氣體交換

電極使用技巧：

• 定期拋光電極表面

• 存儲時保持膜濕潤

• 避免膜表面劃傷

環境控制要點：

• 避開強電磁干擾源

• 保持測量環境溫度穩定

• 高鹽度樣品正確設置補償

8.2 特殊應用場景處理

低溶解氧測量：

• 使用新鮮零氧溶液校準

• 延長穩定時間

• 采用流動測量池減少干擾

高鹽度水樣：

• 準確測量并輸入鹽度值

• 考慮使用高鹽度專用電極

• 增加校準頻率

流動水體測量：

• 使用流動適配器固定電極

• 選擇代表性測量位置

• 避免湍流和氣泡影響

結語

哈希HQ30D系列溶氧儀是一款功能全面、操作簡便的專業水質分析設備。通過本指南的系統介紹，用戶應能夠熟練掌握儀器的各項功能操作和維護要點。正確的使用方法和定期維護不僅能保證測量數據的準確性，還能延長儀器的使用壽命。

溶解氧作為水質監測的關鍵指標，其準確測量對水環境管理至關重要。希望本指南能夠幫助用戶充分發揮HQ30D溶氧儀的性能優勢，為水質監測工作提供可靠的技術支持。如需進一步的技術協助，請隨時聯系哈希公司的專業服務團隊。
