前言:認識特威TW-ZX系列變頻器

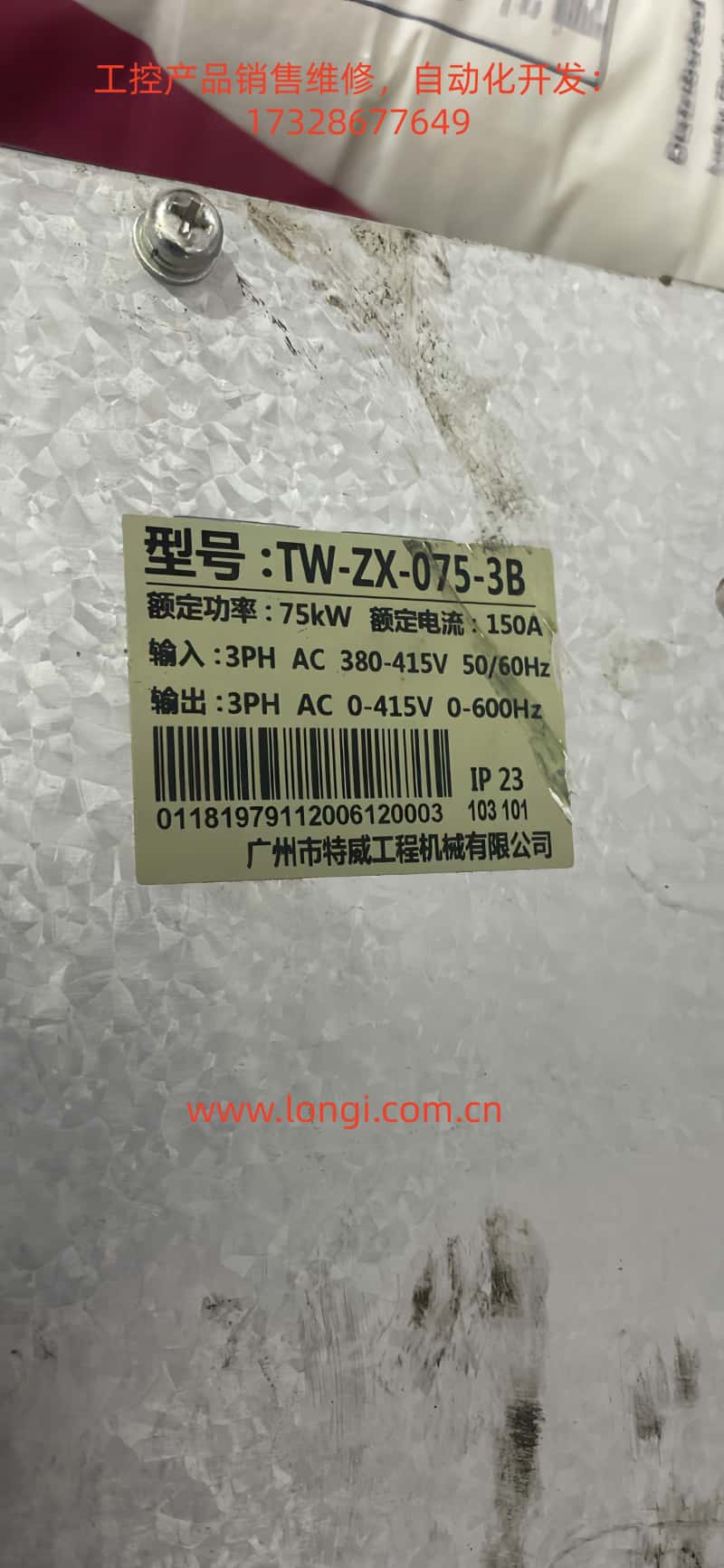

特威TW-ZX系列變頻器是專為起重設備設計的高性能驅動控制裝置,特別適用于施工升降機、塔式起重機等重型機械的精確控制。作為行業領先的電氣傳動解決方案,該系列變頻器集成了先進的電機控制算法和豐富的功能配置,能夠滿足各類起重應用場景的嚴苛要求。
本技術指南將全面解析威特TW-ZX變頻器的功能特點、安裝規范、參數設置及維護保養要點,旨在為用戶提供系統化的操作參考。通過深入理解本手冊內容,用戶能夠充分發揮設備的性能優勢,確保起重設備安全、穩定、高效運行。

TW-ZX系列變頻器采用了優化的起重專用控制算法,具備低頻大轉矩輸出、智能制動控制、寬電壓適應等核心特性,在行業內以高可靠性和卓越的控制精度著稱。下面我們將從產品特性開始,逐步展開這一專業設備的完整應用指南。
一、產品核心特性與技術優勢
1.1 專業起重控制功能
特威TW-ZX變頻器專為起重行業設計,具備多項針對性強的專業功能:
低頻大轉矩輸出:0.5Hz時可提供150%額定轉矩,確保重載啟動和低速運行的穩定性。這一特性特別適合塔機提升和升降機應用,解決了傳統變頻器在低頻段轉矩不足的行業難題。
智能制動器控制邏輯:內置優化的制動時序控制,可精確協調機械制動器與電機的動作配合。通過參數Fb-00至Fb-11可靈活調整制動器釋放/閉合頻率及延時時間,有效防止溜鉤現象,大幅提升運行安全性。
動態電流限幅技術:先進的電流控制算法可在負載劇烈波動時自動調節輸出,避免頻繁過流跳閘。用戶可通過參數FC-07配置電流失速保護特性,平衡系統響應速度與穩定性。
寬電壓適應能力:輸入電壓范圍達380V±20%,并具備自動穩壓功能(AVR)。當電網電壓下降時仍能維持足夠的轉矩輸出,特別適合工地電網條件不穩定的工況。
1.2 硬件設計特點
TW-ZX系列在硬件架構上體現了起重設備的特殊需求:
強化散熱設計:全系列采用強迫風冷結構,散熱器溫度監控實時保護(OH故障),確保在高溫環境下持續可靠工作。較大功率機型(90kW以上)采用上進下出風道設計,優化散熱效率。
模塊化功率單元:功率模塊采用工業級IGBT器件,過載能力達150%額定電流1分鐘,180%額定電流10秒,完全滿足起重設備短時過載需求。
豐富的接口配置:提供7路多功能數字輸入端子(X1-X7)、2路模擬量輸入(VS/VF電壓信號,IS/IF電流信號)、2路開路集電極輸出(Y1/Y2)和1路繼電器輸出(R1),滿足復雜控制需求。
內置制動單元(部分型號):18.5kW以下機型標配內置制動單元,可直接連接制動電阻;更大功率機型需外配專用制動單元,推薦使用BR100系列配套產品。
1.3 控制性能優勢
相較于通用型變頻器,TW-ZX系列在控制算法上做了深度優化:
優化的S曲線加減速:通過參數FC-00可啟用S曲線加減速模式,F(xiàn)C-01/02分別設置加速段和減速段的S曲線比例,有效減小機械沖擊,提升運行平穩性。
多段速精確控制:支持多達16段速度預設(F3-00至F3-14),通過端子組合快速切換,滿足起重設備不同工況下的速度需求。每段速度可獨立設置加減速時間(F3-15至F3-20)。
電機參數自學習:提供靜止和旋轉兩種自辨識模式(F1-15),可自動測定電機電氣參數,顯著提升矢量控制精度。對于無法脫開負載的應用,靜止辨識模式是安全可靠的選擇。
表:TW-ZX系列變頻器典型型號及規格
二、設備安裝與電氣接線規范
2.1 機械安裝要求
正確的安裝是保證變頻器長期可靠運行的基礎,TW-ZX系列安裝需特別注意以下要點:
安裝方位:必須垂直安裝,確保散熱風道暢通。上下左右應留出足夠空間(建議≥100mm),避免熱量積聚??刂乒駜?nèi)多臺變頻器并列安裝時,需保證環境溫度不超過40℃。
環境條件:工作環境溫度范圍-10℃~+40℃,濕度20%~90%RH(無凝露)。應避免安裝在有導電粉塵、腐蝕性氣體或油霧的場所,遠離震源和電磁干擾源。
振動防護:安裝基礎應堅固無震動,最大允許振動0.5g。對于車載或移動設備應用,建議增加減震裝置,防止內部元器件因長期振動導致松動。
防護等級:標準機型防護等級為IP20,不適宜直接暴露在戶外或潮濕環境中使用。特殊環境需定制防護外殼或選擇更高防護等級型號。

2.2 主回路接線規范
主回路接線直接影響系統安全性和EMC性能,必須嚴格遵循以下規范:
電源輸入端子(R/S/T):
電機輸出端子(U/V/W):
電機電纜應采用屏蔽電纜或穿金屬管敷設,減少電磁輻射。
絕對禁止在輸出端安裝功率因數補償電容或LC/RC濾波器。
電機接線長度超過50米時,需降低載波頻率或加裝輸出電抗器。
制動電阻連接:
內置制動單元機型連接PB端子,外置制動單元機型連接P/N端子。
電阻阻值和功率嚴格按表11-1選擇,避免制動單元過載損壞。
制動電阻接線必須采用耐高溫線纜,遠離易燃材料。
接地要求:
保護接地端子必須可靠接地(第三類接地,接地電阻<10Ω)。
接地線徑不小于電源線截面積的1/2,最小16mm2。
多臺變頻器接地時避免形成接地回路,應采用星形接地方式。
2.3 控制回路接線要點
控制回路是變頻器與外部設備交互的橋梁,接線時需特別注意:
模擬信號處理:
速度給定信號(VS/VF)建議使用雙絞屏蔽線,屏蔽層單端接地。
信號線與動力線分開走線,間距不小于30cm,交叉時垂直布置。
跳線JP1/JP2可選擇模擬輸出M0/M1為電壓(0-10V)或電流(0-20mA)模式。
數字端子配置:
出廠默認X1=運行,X2=正反轉,X3-X7可編程為多段速等功能(F2-00至F2-06)。
PLC公共端可根據需要接24V或COM,支持NPN/PNP兩種接線方式。
繼電器輸出R1(EA-EB-EC)可直接驅動接觸器線圈,觸點容量250VAC/3A。
RS485通訊:
圖:TW-ZX變頻器標準接線示意圖
[此處應插入與圖12-1至12-4類似的接線圖,展示升降機、塔機提升等典型應用接法]
三、參數設置與功能配置
3.1 基本參數設置流程
TW-ZX變頻器上電后應按以下流程進行基本設置:
3.2 起重專用功能配置
TW-ZX系列針對起重應用的特殊功能需要重點配置:
制動器控制時序:
上升制動釋放頻率Fb-00(通常3Hz)和下降釋放頻率Fb-01。
制動釋放前延時Fb-02(約0.3s)和釋放后延時Fb-03。
制動閉合頻率Fb-04/Fb-11及相應延時Fb-05/Fb-06。
過零加速功能:
啟用Fb-09設置過零加減速時間(約2s)。
調整Fb-10加減速變化頻率點(通常2.5Hz)。
配合S曲線參數FC-01/02實現平滑過渡。
制動器檢查功能:
行業特殊保護:
禁用電流限幅FC-07=0和過壓失速FC-19=0010。
屏蔽穩態過壓保護FC-28=00010000。
設置故障重試次數FC-24=01(1次)。
3.3 多段速與PID應用
TW-ZX系列支持靈活的多段速和PID控制方案:
多段速配置:
通過F3-00至F3-14預設16段速度。
用F2-02至F2-05定義X3-X6為多段速端子。
每組速度可關聯不同的加減速時間(F3-15至F3-20)。
PID控制:
選擇PID反饋源(F4-01)和給定源(F4-02)。
設置比例增益F4-03、積分時間F4-04。
定義PID輸出特性F4-05和濾波時間F4-06。
模擬量處理:
配置VS/VF為速度給定(F2-08/F2-10=0)。
調整模擬輸入濾波F8-04/F8-06。
校準模擬輸出M0/M1的量程(F2-22至F2-27)。
四、操作運行與故障處理
4.1 操作模式與運行監控
TW-ZX變頻器提供多種操作和監控方式:
4.2 試運行步驟
新設備或大修后應按規范進行試運行:
空載測試:
脫開負載,低速運行檢查轉向和振動。
逐步提高頻率,觀察電流和轉速是否正常。
測試各段速切換和制動器動作時序。
輕載測試:
滿載測試:
4.3 常見故障分析與處理
TW-ZX系列變頻器的故障診斷與處理方法:
過流故障(HOC/SOC):
過壓故障(HOU/SOU):
制動器相關故障:
檢查制動器機械狀態和電源。
重新調整制動時序參數Fb-xx。
確認制動檢測電流Fb-28設置合理。
散熱故障(OH):
表:TW-ZX系列變頻器故障代碼速查表
五、維護保養與進階技巧
5.1 定期維護計劃
為確保TW-ZX變頻器長期可靠運行,建議執行以下維護計劃:
日常檢查:
季度保養:
清潔內部灰塵(斷電后進行)。
緊固主回路端子螺釘至規定扭矩。
檢查電解電容有無鼓脹、漏液。
年度檢修:
測試絕緣電阻(端子間及對地)。
校準模擬量檢測精度。
更換老化部件(風扇、電容等)。
5.2 參數備份與恢復
TW-ZX變頻器支持參數管理的高級功能:
參數拷貝:
密碼保護:
故障記錄查詢:
5.3 性能優化技巧
針對特定應用的進階調整方法:
