富士 ALPHA5 系列伺服系統使用調試與維修全解析
一、前言：工業自動化中的關鍵驅動力
在現代工業控制領域中，伺服系統已成為自動化生產線中不可或缺的核心組件。無論是數控機床、機械手臂、印刷包裝設備，還是高精度檢測平臺，伺服系統都決定了整機的運動精度與響應速度。
富士電機（Fuji Electric）推出的 ALPHA5 系列伺服系統，以高響應、高精度、低噪聲和良好的易用性在業界享有盛譽。然而，伺服系統的復雜性也意味著其調試與維修具有較高的技術門檻。本文將從原理、接線、參數設定、調試步驟到常見故障分析，全方位講解 ALPHA5 系列的使用與維修技巧。
二、ALPHA5 系列系統組成與工作原理
1. 系統組成
一套完整的 ALPHA5 伺服系統主要由以下部分組成：
伺服驅動器（Servo Amplifier）：負責功率變換、信號處理與保護控制，典型型號如 RYT102C5-VS2。

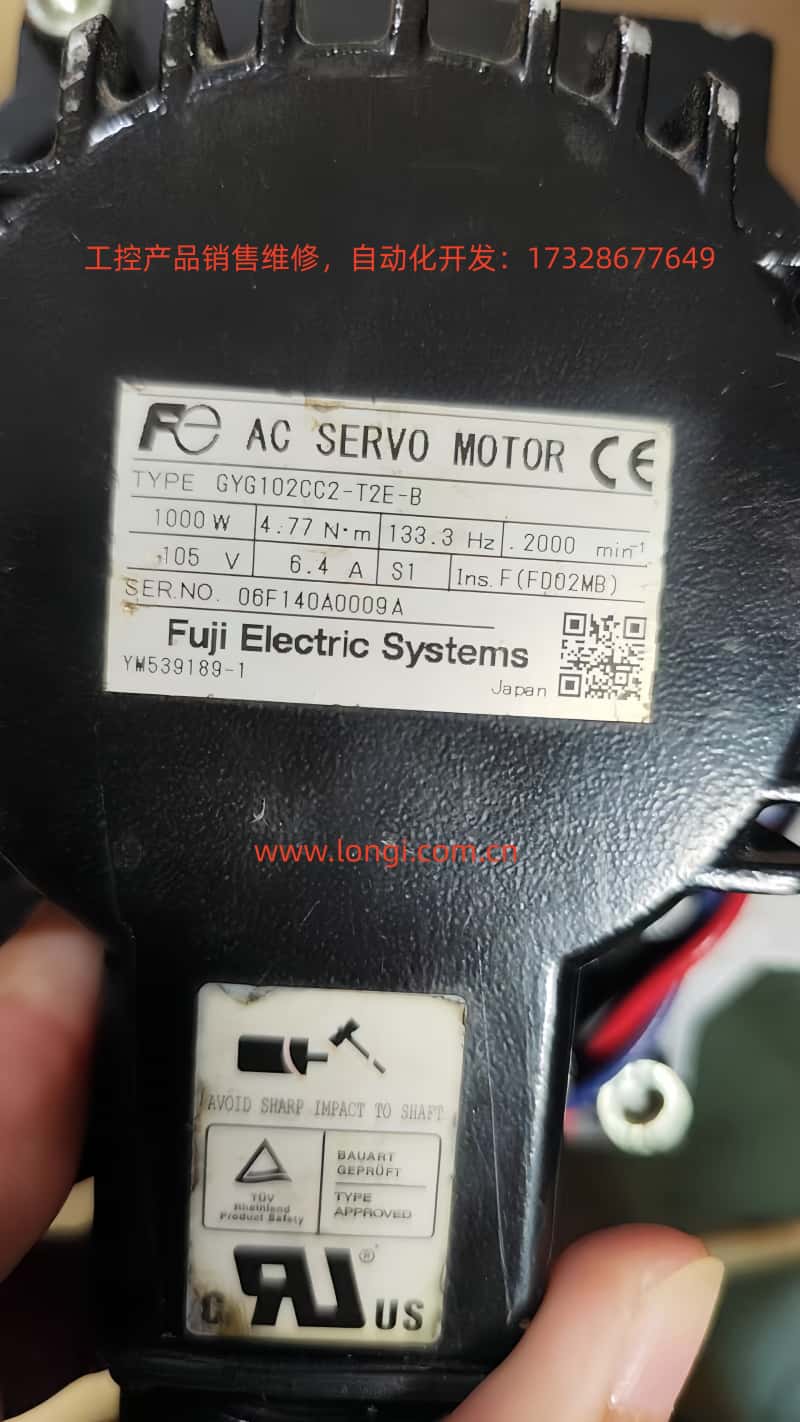

伺服電機（Servo Motor）：例如 GYG102CC2-T2E-B，額定功率 1kW，17bit 絕對值編碼器反饋。
編碼器反饋線（CN2）：用于速度與位置閉環反饋。
控制線與I/O接口（CN1）：實現啟停、正反轉、報警復位、限位信號等控制。
通信接口（CN3A/CN3B）：支持 RS485 / Modbus / 富士專用串行通訊。
2. 工作原理簡述
ALPHA5 伺服系統通過矢量控制算法，將電機的轉矩、速度和位置三環緊密結合。其編碼器采用 Tamagawa TS5668N26 17-bit 絕對值型，能提供高達 131072 線的角度分辨率。
驅動器根據來自編碼器的反饋實時計算誤差，通過 PWM 調制控制三相輸出，從而實現高精度的位置控制。系統在啟動后會先完成“編碼器握手”，自動識別電機型號并加載匹配參數。
三、安裝與接線要點
1. 電源與主回路
電源輸入：三相 200～240V，50/60Hz。
輸出至電機：三相 0～200Hz，額定電流 6.4A。
建議使用屏蔽電纜，并確保地線（PE）可靠連接到驅動器底板。
2. 編碼器反饋線（CN2）
驅動器與電機之間的 CN2 插頭定義如下：
| 驅動器 CN2 | 電機編碼器端 | 信號 | 功能說明 |
|---|
| 1 | H | P5 | +5V 編碼器電源 |
| 2 | G | M5 | 0V 地 |
| 5 | S | SIG+ | 差分信號正 |
| 6 | T | SIG- | 差分信號負 |
| — | C/D | BAT+ / BAT- | 電池保持（可選） |
| 外殼 | J | FG | 屏蔽接地 |
說明：
3. 控制信號（CN1）
CN1 為 26 針接口，包括伺服使能（S-ON）、正反轉、報警復位、限位輸入、脈沖輸入輸出等。典型引腳如下：
| 引腳號 | 信號 | 功能 |
|---|
| 1 | COMIN | 輸入公共端 |
| 2 | CONT1 | 外部輸入1（可編程） |
| 5 | CONT4 | 外部輸入4（可編程） |
| 7 | +OT | 正限位輸入 |
| 8 | –OT | 負限位輸入 |
| 10 | EMG | 急停輸入 |
| 18 | TREF | 模擬速度指令輸入 |
| 21 | CB | 剎車控制輸出 |
| 25 | FZ | 零速信號輸出 |
| 26 | M5 | 公共地 |
四、參數初始化與基本設置
1. 參數初始化步驟
進入菜單：MODE → SET → PA0_01 = 1（執行初始化）。
初始化后，驅動器顯示 A000，表示定位數據為空。
確認編碼器通訊正常，PA2_98 會自動顯示電機型號（如“8 = GYG102CC2”）。
2. 關鍵參數含義
| 參數號 | 名稱 | 說明 | 建議值 |
|---|
| PA2_98 | 電機型號 | 自動識別，不可手動修改 | 自動（GYG 系列為 8） |
| PA2_99 | 編碼器類型 | 0=增量，1=17bit絕對值，2=20bit絕對值 | 1 |
| PA1_02 | 控制模式 | 0=轉矩，1=速度，2=位置 | 根據應用 |
| PA1_50~PA1_59 | 輸入端子功能分配 | 控制邏輯設定（含 +OT / -OT） | 視應用 |
| PA3_26~PA3_30 | CONT輸入設定 | 指定信號邏輯接A/B | 正限位用B邏輯 |
五、試運行與軟件診斷
1. 使用 PC Loader for ALPHA5
富士官方調試軟件 PC Loader 提供圖形化診斷界面，可讀取實時信號、監控狀態并執行試運行功能。
上電后界面顯示：
2. 解除 OT 限位鎖定
限位信號 +OT / –OT 屬于安全保護輸入，若現場未接限位開關，需要解除：
在參數中找到分配 +OT（編號 21）與 –OT（編號 22）的端子；
將其改為 0：未使用；
或者在 CN1 端子上 短接對應輸入端與 COMIN，使信號處于“未觸發”狀態；
重啟驅動器，限位燈滅，電機可進入試運行。
六、常見問題與解決方法
| 現象 | 原因 | 處理方法 |
|---|
| 上電顯示 A000 | 初始化后默認狀態，編碼器已識別但無定位數據 | 正常現象，可直接進入試運行 |
| 電機不上勵磁，軸能手轉 | 編碼器信號未識別，PA2_98=0 | 檢查 CN2 線序，SIG± 是否接反 |
| +OT / –OT 燈亮 | 限位輸入有效 | 改參數或短接端子 |
| ERR 燈閃 | 報警狀態，可在 PC Loader 查看報警號 | 根據報警代碼對癥排查 |
| 伺服抖動 | 增益參數過高或負載慣量不匹配 | 調整位置環增益（PA5 系列參數） |
| 電機方向反 | 編碼器相序與電流相反 | 交換 U-V-W 或調整方向參數 PA1_04 |
七、編碼器系統的識別與維修
1. 原裝編碼器說明
ALPHA5 系列 1kW 電機使用的 Tamagawa TS5668N26 編碼器，內部芯片為 AU5798N2，屬于 17bit 絕對值型。
它通過 4 線差分信號 + 可選 BAT± 電池線 與驅動器通信，驅動器上電后自動讀取電機 ID。
2. 編碼器通訊異常現象
驅動器上電不報錯，但 PA2_98=0；
電機軸自由、無勵磁；
多為 SIG+ / SIG– 對調 或插頭壓線方向錯誤；
重新校正線序后再上電，驅動器識別成功。
3. 編碼器板維修經驗
編碼器供電 5V 正常、電流約 80mA；
若無信號輸出，可測 AU5798N2 與 485驅動芯片間信號；
注意編碼器信號線必須用屏蔽雙絞線，并接 FG；
維修時需使用示波器觀察信號波形，差分對稱性必須良好。
八、輸入/輸出端子功能邏輯詳解
1. 接A / 接B 邏輯含義
2. 實例說明
假設 +OT 接到了常閉限位開關：
若沒有安裝限位開關，則：
九、維修與排障實戰案例
案例 1：編碼器未識別導致不上勵磁
現象：PA2_98=0，電機不上鎖，顯示 A000。
檢查：
CN2 線斷路 → 修復；
SIG+ / SIG– 對調 → 正確連線；
重新上電，PA2_98=8（GYG102CC2），恢復正常。
案例 2：限位信號常亮導致無法運行
現象：+OT、–OT 同時點亮。
原因：限位輸入端未接或接反。
解決：PA3_26/27 對應功能號 7、8 改為 0。
案例 3：速度抖動或響應遲滯
原因：增益設置不合理或慣量不匹配。
解決：
案例 4：電機發熱過高
原因：連續滿負荷運行或冷卻不足。
解決：
檢查風道；
降低速度指令；
確認母線電壓正常（約 320V）。
十、使用與維護建議
編碼器線禁止帶電插拔：
ALPHA5 編碼器接口帶直流 5V 電源，帶電插拔極易燒毀解碼芯片。
保持良好接地：
CN2 屏蔽層與 FG 必須可靠連接，防止干擾導致位置漂移。
定期檢查風扇與散熱片：
伺服驅動器長時間工作后灰塵易積，造成過溫報警。
數據備份與恢復：
使用 PC Loader 可將全部參數導出保存，維修或更換時可快速恢復。
保持電池電量（如啟用絕對值功能）：
若使用 BAT± 保持絕對位置，需定期更換 3.6V 鋰電池。
十一、結語
富士 ALPHA5 系列伺服系統憑借高精度編碼器與穩定的控制算法，長期應用于半導體設備、印刷機械、包裝自動化及機床控制領域。
掌握正確的接線規范、參數邏輯與診斷手段，是調試與維修成功的關鍵。
通過本文的系統講解，技術人員不僅可以快速完成伺服系統的安裝與試運行，還能獨立判斷故障、優化控制性能，從而大幅提升設備穩定性與生產效率。
